Зажигание бензопилы: проверка катушки мультиметром, а также как отрегулировать на примере Штиль 180, какой должен быть зазор между маховиком и модулем, схема

Штиль 180 зазор между катушкой и магнитом

Бензопила Штиль MS 180 считается одной из самых надежных среди моделей своего сегмента. Но техника есть техника, и иногда возникают неисправности, для устранения которых может потребоваться ремонт stihl ms 180.

Подробнее о ремонте узлов, Вы узнаете, прочитав статью.

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли? Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Проводя самостоятельный ремонт пилы, очень часто обламывают алюминиевые лопасти вентилятора, расположенные на маховике. Это происходит потому, что при разборке не используют специальный стопор коленвала, а пытаются зафиксировать путем установки отвертки между корпусом пилы и лопастями маховика, что приводит к печальным последствиям. Гайка маховика имеет серьезный момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

не заводится двигатель;
мотор работает, но с заметными перебоями;
наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В целом катушка представляет собой трансформатор с двумя обмотками.

В зависимости от особенностей конструкции различают три вида:

индивидуальные;
классические с общей конструкцией;
сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Как проверить катушку зажигания бензопилы?

Если после настройки необходимого зазора хозяйственная бензопила по-прежнему не заводиться, значит, неисправна сама катушка. Чтобы определить точную причину поломки, потребуется выполнить следующие действия:

проверить деталь прибором, измеряющим наличие искры – для этого прибор необходимо подключать в разрыв электроцепи между высоковольтным заводским проводом штатной катушки и свечой;
сделать замеры сопротивления штатной катушки – этот способ используется не часто, так как владельцу хозяйственной пилы нужно заранее знать точные значения сопротивления катушки. Кроме того, помимо индуктивной катушки зажигание содержит определенные полупроводниковые элементы, которые помогают формировать необходимый высоковольтный импульс. Проблемы в них можно определить только после предварительного нагрева. Чтобы измерить сопротивление, от катушки потребуется отключить колпачок и бронепровод. У неопытного пользователя бензопилой это может вызвать трудности, поэтому проводить такого рода проверку лучше всего только в условиях специализированных мастерских;
проверить катушку непосредственно при помощи свечи – для этого штатную свечу потребуется выкрутить и приложить ее к цилиндру. Далее необходимо резко потянуть за пластиковую ручку встроенного стартера и понаблюдать за искрой, образовавшейся между контактами используемой свечи. Нужно отметить, что этот способ дает лишь приблизительное понимание об исправности заводской катушки. Дело в том, что используемая свеча в момент проверки не находиться под нужным давлением, в результате чего стандартный маховик, по причине отсутствия нужной компрессии, изначально будет вращаться быстрее.

https://youtube.com/watch?v=3L-ja5c7ObY

Для его выполнения нужно действовать в таком порядке:

Сначала необходимо снять колпачок, установленный на свече, и аккуратно вставить в него небольшой гвоздь

Делать нужно очень осторожно, чтобы не повредить внутреннюю полость колпачка. «Шляпку»используемого гвоздя лучше предварительно откусить плоскогубцами, так как таким образом его будет легче извлечь из колпачка;
Воткнутый гвоздь потребуется расположить на расстоянии примерно 6–7 мм от заводского цилиндра двигателя бензопилы;
Далее нужно завести мотор пилы

При этом свеча должна быть вкручена в штатное отверстие в бензопиле. Запуск мотора приведет в действие систему зажигания садового инструмента;
Во время запуска двигателя нужно понаблюдать за искрой. При включении мотора она должна иметь более насыщенный ярко-синий цвет. Если оттенок искры отличается, то это говорит о неисправности катушки.

Выполнять ремонт неисправной катушки, как правило, бесполезно, так как она не поддается восстановлению. Сломанную деталь лучше всего сразу заменить.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
Заметно упала мощность бензопилы;
При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

Выкрутите свечу, наденьте на нее кабель зажигания;
При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

Диагностируем неисправность;
Демонтируем защитную крышку;
Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

Определяем на маховике участок с магнитом;
Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
Устанавливаем защитную крышку и проверяем наличие искры на свече;
Ввинчиваем свечу, заводим бензопилу;

Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

Важно! Повреждение внутренней изоляции при осмотре нельзя идентифицировать. Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов)

Не знаете, как проверить зажигание на бензопиле? Для начала:

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.
Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Ремонт бензопилы Чемпион 137, 138

Вопрос: Купил и работаю бензопилой Чемпион 137 и в первый день начались проблемы.

После 10 минут работы пилой (средняя нагрузка) пила перестала набирать обороты.

При прогазовке пила задыхается. После диагностики в с. ц. проблема повторилась. Холостые обороты держит нормально. В чем может быть причина?

Ответ: Больше всего похоже на грязь в карбюраторе или дефекты изготовления/сборки.

Вопрос: Проблема с бензопилой Champion 137-16, в горячий карбюратор не поступает бензин.

Симптомы — в кнопке подачи топлива (она же соска) только воздух. Если завести горячую пилу (много тычок соски), то пила заработает и бензин будет поступать.

Как бак кончится или пилу остановить на пару минут то опять нет бензина с карбюратора. На холодной все качает и все поступает. чистил все фильтры.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

Меняют старую свечу на гарантированно рабочую.
Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Любая пила, работающая на двигателе внутреннего сгорания, непременно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего снутри цилиндра. Для этого система зажигания бензопилы делает электронный разряд, который пробивает место меж электродами штатных свеч. От исправности этого узла бензопилы почти во всем зависит корректность и эффективность работы ее мотора

В связи с этим проверке этой принципиальной части инструмента необходимо уделить повышенное внимание

Электрическое зажигание хозяйственной бензопилы в комплектации стандарт состоит из ряда последующих деталей:

магнето;
свечки зажигания;
кнопки, отключающей мотор;
проводки, соединяющей элементы меж собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он делает электронную энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето заходит катушка индуктивности, на которой намотана недвижная обмотка. Также в конструкцию элемента заходит неизменный магнит, который крепится на маховике. При работе бензопилы маховик крутится сразу с коленчатым валом мотора.

В подходящий момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому повышению напряжения и вспышке искры меж электродами заводской свечки.

При всем этом увеличивается риск перегрева контактов. Чтоб исключить это, также окисление проводки, электронная схема штатной системы зажигания оборудована конденсатором.

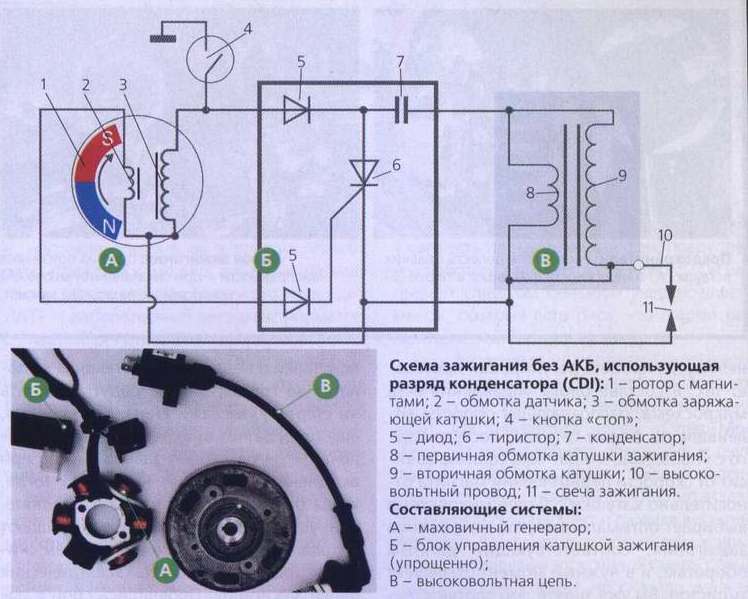

Схема зажигания хозяйственной бензопилы, снаряженной бесконтактным базисным магнето, базирована на действии катушки управления. Она делает функции регулятора потока напряжения. Устройство электрического блока таковой системы зажигания дополнено конденсатором, диодиком и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем, создавая ток снутри витков базисной первичной обмотки.

После чего ток преобразуется в высоковольтное неизменное напряжение, которое делает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электронная сеть бензопилы действует по принципу импульса сразу с поступательными повторяющимися движениями моторного цилиндра и вращением коленчатого вала.

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

магнето, или заводской катушки зажигания;
свечи с предустановленным колпачком;
электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Мультиметр для проверки катушки зажигания

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

свечной ключ;
пассатижи;
исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
Затем нужно с помощью пассатижей взять наконечник и замассировать свечу. Массирование свечи зажигания

При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

магнето;
свечи зажигания;
клавиши, отключающей мотор;
проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

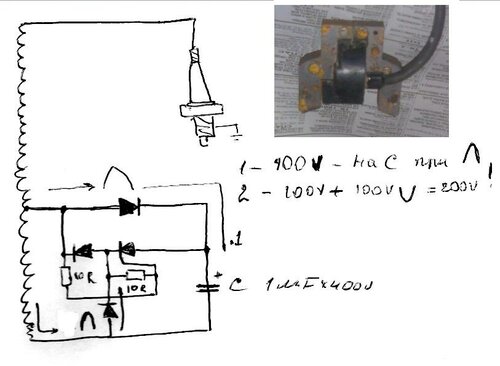

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.
