Как сделать зарядное устройство для шуруповёрта
Сначала уточняют общие параметры проекта. За основу берут имеющийся блок, который обеспечивает фиксацию батареи в правильном положении и надежный электрический контакт. Уточняют тип АКБ и соответствующее зарядное устройство.
Схема и порядок сборки блока питания
Аналоговые электрические схемы проще, однако занимают много места. Импульсные отличаются компактностью и повышенной сложностью. Выбрав подходящий вариант, пользуются навесным монтажом или создают печатную плату с учетом свободного пространства в корпусе. В ходе изготовления создают вентиляционные отверстия для эффективного охлаждения мощных транзисторов и микросхем. На завершающем этапе проверяют функциональность, завершают сборку.
Как использовать электроприбор
Применяют ЗУ с учетом определенной схемотехники. Простейшие модели только сигнализируют о завершении процесса, но не отключают сетевое питание. Некоторые виды АКБ необходимо заряжать с тщательным контролем температурного режима. После практического изучения процесса сборки отремонтировать вышедшее из строя изделие будет несложно.
Диагностика состояния электроинструмента
Горячие поверхности беспроводной отвёртки и батареи свидетельствуют о перегреве инструмента. Перегрев — это процесс, который может произойти в двух случаях. С одной стороны, шуруповёрт имеет внутренний дефект, а с другой стороны, возможно, что он используется неправильно. Для этого перед ремонтом нужно провести проверку:
Вначале испытать источники тока — электрическую розетку. Есть 3 способа проверки. Сначала подключите к нему другое устройство и посмотрите, работает ли он правильно. И также можно подключить проверяемый инструмент к другой розетке и посмотреть, заряжается ли аккумулятор. Наконец, проверьте индикаторы на нём, например, свет или звук, чтобы убедиться, что он получает электричество.
Работоспособность аккумулятора. Иногда причина может быть не в нём, а в какой-то отдельной элементарной батареи. Это можно определить двумя способами. Попытайтесь подключить аккумулятор в другой зарядке и посмотреть, будет ли он заряжаться. Можно попробовать заменить проблемный элемент в батареи.
Проверить зарядник и определить, есть ли какие-либо видимые повреждённые части
Нужно обратить внимание на контакты, которые соединяются с выходами. Убедитесь, что они не согнуты и не сломаны.
Проверить металлические детали на наличие коррозии или ржавчины, что является признаком влаги
Если детали контактировали с жидкостью, возможно, в нём возникло короткое замыкание, которая не позволяет включать аккумулятор.
Используйте для ремонта зарядных устройств аккумуляторов вольтметр, подсоединявшись к нему. Коснитесь контактов устройства с помощью зондов и убедитесь, что есть показания. Если они отсутствуют, переключите зонды и повторите попытку. Если показания по-прежнему отсутствуют, аккумулятор не рабочий и нуждается в замене.
Выполнить очистку небольшим количеством спирта и ватным тампоном. Удалить коррозию с помощью тонкой наждачной бумаги. Прежде чем подавать контрольное напряжение на прибор нужно удостовериться, что спирт высох и электрические части не имеют влажной поверхности.
Шуруповерты производит большое количество фирм, особенно популярны инструменты фирм Интерскол, Bosch, Макита. Обычно они чрезвычайно прочны и надёжны, тем не менее отдельные части могут изнашиваться. Например, когда при нажиме на курок дрель не работает. Такая поломка говорит о том, что не действует триггер (кнопка). Замена триггера — довольно простая операция. Перед началом ремонта аккумулятор должен быть удалён, чтобы предупредить получение травмы при включении спускового механизма двигателя. Порядок проведения замены регулятора на примере зарядного устройства для шуруповерта Бош:
Удалить аккумулятор перед началом работы со сверлом. Отключить два освобождающих зажима по бокам аккумулятора и вынуть батарею. После извлечения аккумуляторной батареи 12,0 В положите её в безопасное место вдали от рабочей зоны. Установите оборудование на чистую ровную поверхность винтовыми отверстиями вверх.
Найти винт, который соединяет две половины наружного корпуса на заднем крае вала батареи. Используйте угловой пинцет для его удаления.
Поместите пинцет в паз на внутренней стороне зажима. Используйте другую руку, чтобы плотно прикрепить дрель и потянуть вверх до тех пор, пока зажим не отсоединится.
Найдите восемь винтов 5,5 мм, расположенных на обращённой вверх стороне свёрла.
Удалите каждый винт с помощью отвёртки T8, сложив их в безопасном месте
После освобождения всех винтов освободите корпус, чтобы открыть двигатель и вынуть его.
Поместить палец под металлическую вкладку и осторожно поднять её и освободить спусковой механизм. Аккуратно возьмите узел триггера и осторожно потяните вверх.
Отсоединить два провода, соединяющих двигатель с триггером, используя пару плоскогубцев.
Починить неисправный триггер.
Аккумуляторные шуруповёрты в наши дни достаточно надёжны, поэтому на самом деле трудно найти случаи поломок модели с напряжением 18 В. Литий-ионные аккумуляторы имеют отличное время автономной работы и низкие скорости саморазряда, благодаря чему инструменты, оснащеные ими, постоянно находят применение в домашнем хозяйстве.
Преимущества аккумуляторных инструментов
Главным плюсом электроинструментов данной категории является автономность. Встроенная аккумуляторная батарея обеспечивает функциональность техники без подключения к стационарной сети питания 220 или 380V. Этой особенностью пользуются для выполнения ремонта в новостройках, в «походных» и других сложных условиях.
Другие преимущества:
- без мешающего соединительного кабеля питания проще выполнять отдельные операции;
- низкое напряжение батарей снижает опасность поражения электрическим током;
- этот инструмент намного тише, по сравнению с альтернативным решением автономности на базе бензинового генератора.
К сведению. Для справедливой оценки следует отметить, что оснащение аккумулятором увеличивает вес, стоимость и сложность.
Модернизация зарядных устройств
Переделка штатных зарядных устройств для шуруповерта своими руками обычно производится с целью улучшения их характеристик. Наиболее просто поддаются переделке конструкции трансформаторного типа, у которых изменяется только схема контроля и управления. Инверторные изменить значительно сложнее. В большинстве случаев доработка требует полной замены внутренней «начинки» устройства.
Как правило, переделкам подвергаются зарядные блоки низшей ценовой категории. Основные опции, которые вводятся в переделываемую конструкцию, – это контроль уровня заряда и автоматическое отключение. Переделки такого типа, выполненные с применением аналоговой схемотехники, не представляют особой сложности и доступны начинающему и среднему радиолюбителю.
ЗУ на специализированной микросхеме
Изготовление более сложных конструкций, с управлением на микроконтроллере, под силу только опытным мастерам, к тому же не имеют особого смысла. Как уже говорилось, простейшие приспособления выпускаются для дешевых моделей инструмента, соответственно, и качество аккумуляторных батарей в них не на высоте. Выигрыш в надежности аккумуляторных батарей, продление их срока жизни получится несоразмерным затратам на такую переделку зарядного устройства.
Другие способы подачи питания
Блок внутри
Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.
Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.
Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.
Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.
- Провода можно удлинять для удобства.
- Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
- Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.
Своими силами
Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.
Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.
Компьютерный модуль тоже подойдет
Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.
Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.
Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.
Автомобильная зарядка
В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.
Общие рекомендации
Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля
Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа
При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.
Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка. Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му
Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му.
Техника безопасности и меры предосторожности
Прежде чем что-то заряжать, необходимо ознакомиться с техникой безопасности. Это поможет предотвратить возможные проблемы, которые могут появиться в процессе подзарядки батареи инструмента.
Необходимо придерживаться следующих рекомендаций:
За процессом необходимо постоянно следить. Как только зарядка АКБ будет окончена, процедуру нужно полностью прекратить. Дело в том, что в результате переполнения литиевые компоненты могут вскипеть. Их температурные показатели резко увеличиваются, что может привести к взрыву.
Необходимо проследить за тем, чтобы все элементы сети были правильно включены
Особое внимание следует обращать на используемую полярность и технические характеристики аккумулятора.
Если характеристики модулей отличаются друг от друга, батарею нельзя заряжать слишком долго.
Виды зарядных устройств
Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.
Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:
- никель-кадмиевые (NiCd);
- никель-металл-гидридные (NiMH);
- литий-ионные (LiIon).
Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:
- индикацию;
- быструю зарядку;
- разный тип защиты.
Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.
Типы применяемых батарей
Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.
Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.
Самодельное зарядное для шуруповерта
До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.
Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.
Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.
Для работы вам понадобятся:
- зарядный стакан;
- батарея, которая не работает;
- нож и лезвия;
- дрель;
- паяльник;
- провода длиной не меньше 15 см;
- отвертка;
- термопистолет.
Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.
Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.
Нужно, чтобы трансформатор выдавал необходимую мощность
Это важно для продолжительной работы устройства. В противном случае он сгорит
Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

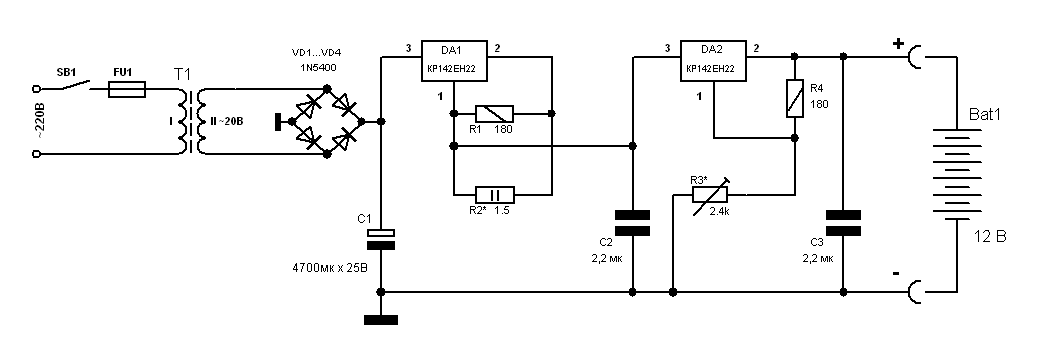

Зарядное устройство для шуруповерта 12 вольт своими руками
Такой агрегат подходит для литий-ионных аккумуляторов от 900 mAh и больше. Чтобы сделать его, нужно выполнить следующие шаги:
Для начала необходимо взять зарядный стакан и осторожно вскрыть.
После этого отклеить клеммы и всю электронику с помощью паяльника.
Затем нужно в неработающей батарее отпаять клеммы с плюса и минуса, снова используя паяльник. Чтобы не перепутать полярность, пометьте маркером или ручкой плюсы и минусы.
В разобранном зарядном стакане нужно пометить, где будут находиться провода.
Затем надо просверлить отверстия
Диаметр можно увеличить, используя нож.
После этого провода вводят в просверленные под них дырки и припаивают к подготовленному стакану, соблюдая при этом полярность.
Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
А в конце всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.
Таким образом вы сами смастерили зарядное устройство.
Зарядка для шуруповерта 18 вольт своими руками

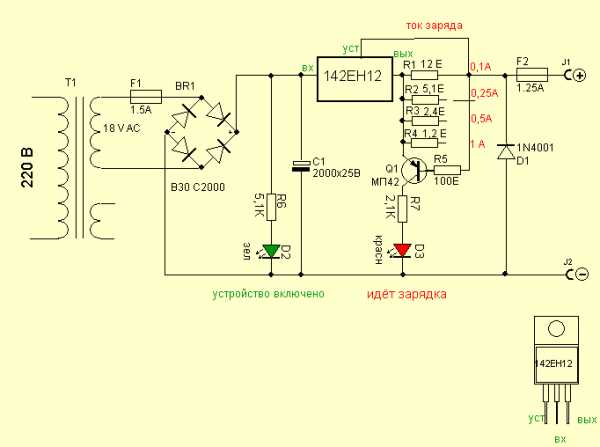

Сделать зарядное на 18 вольт можно по схеме, описанной выше. Если родной блок в нормальном состоянии, для переделки можно использовать его. Если нет, за основу можно взять блок питания от ноутбука. Он выдает как раз нужные 18 вольт.

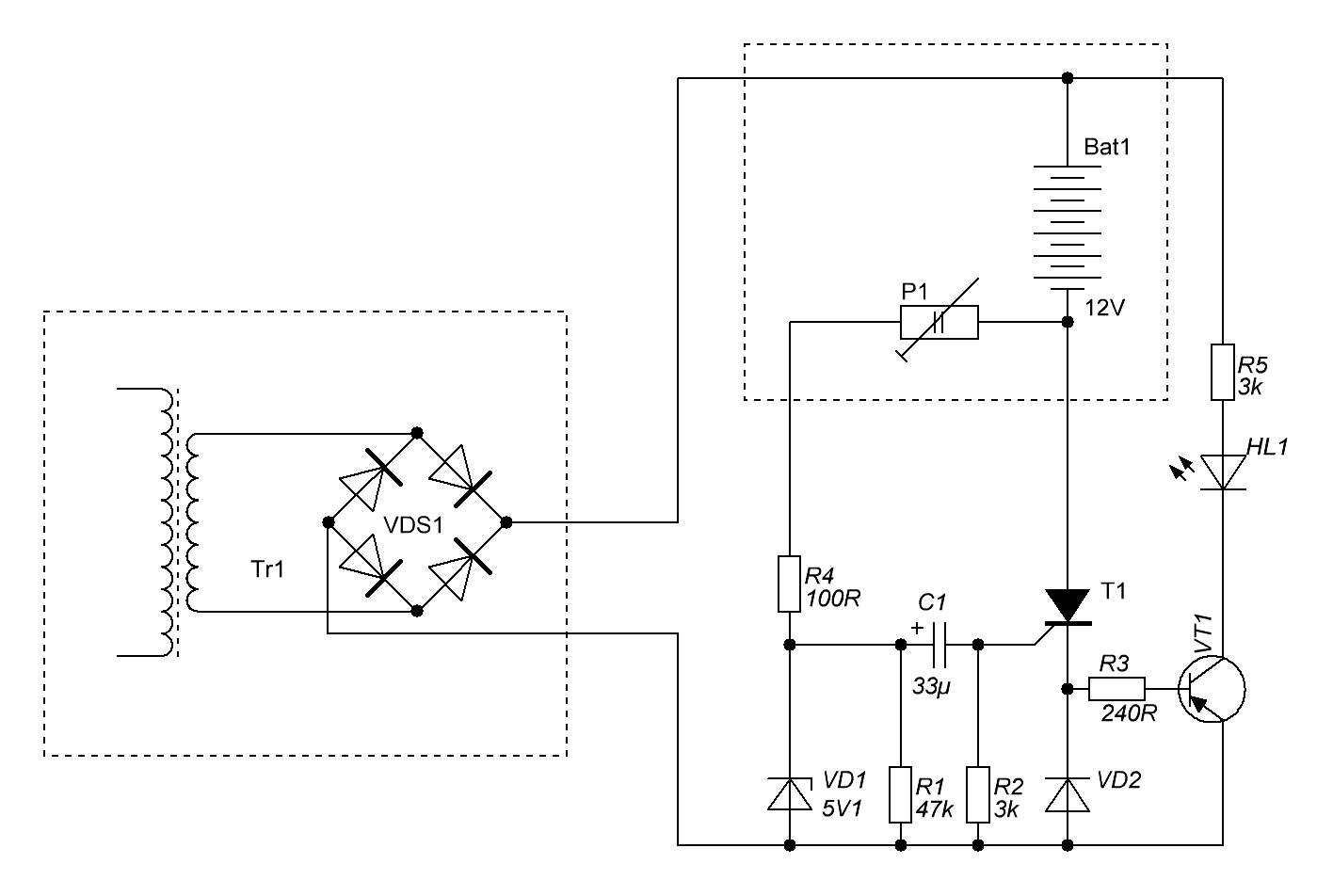

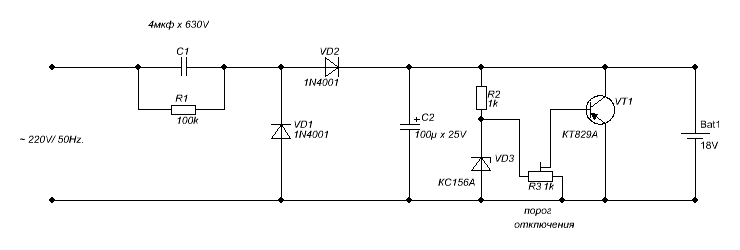

Сделать агрегат можно по схеме, часто встречающейся в интернете. Такая переделка позволяет ускорить время зарядки аккумулятора. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Он оказывает влияние на показания индикатора. Тогда ток понижается по мере зарядки, и светодиод гаснет.
Как видите, устройство далеко не самое сложное. Любой мастер может улучшить зарядный агрегат к своему шуроповерту. Таким образом вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумуляторов.
Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?
Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами. Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.
Как подключить шуруповерт напрямую зарядку от ноутбука
Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.
Важно проверить напряжение и ток зарядного устройства
Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Используем внешний блок питания от компьютера
Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика
Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Действия по переделке следующие:
- Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
- Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
- Обрезать ненужные провода, оставив жёлтый и чёрный.
- Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
- Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

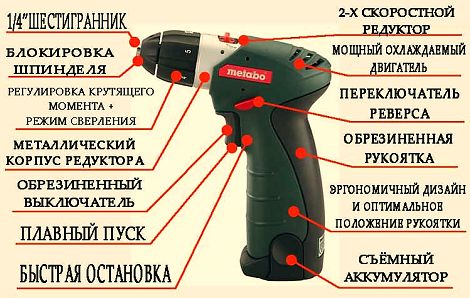

Устройство шуруповерта
Несмотря на разнообразие моделей, общее устройство шуруповертов довольно универсальное, а принцип действия практически одинаковый. Они могут различаться только внешним видом, компоновкой отдельных деталей, наличием или отсутствием дополнительных функций.
Питание шуруповертов может быть сетевым от напряжения 220В или аккумуляторным. Общая конструкция шуруповерта включает следующие элементы и составляющие:
- Корпус. Изготавливается из твердых пластмасс, что способствует облегчению конструкции и снижению себестоимости. В некоторых моделях применяются металлические сплавы, придающие конструкции повышенную прочность. Представляет собой пистолет с удобной рукояткой, при разборке разделяется на две половинки.
- Патрон. В нем закрепляются насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранное углубление, куда вставляется хвостовик насадки. Для закрепления в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
- Электрическая часть. Состоит из малогабаритного электрического двигателя коллекторного типа. В устройствах, работающих от сети используются двухфазные двигатели переменного тока, рассчитанные на 220В. Их запуск осуществляется с помощью пускового конденсатора. В аккумуляторных шуруповертах устанавливаются электродвигатели постоянного тока. Постоянный ток поступает от аккумулятора, выполненного в виде набора элементов, объединенных в общем корпусе. Мощность шуруповерта определяется по выходному напряжению батареи.
- Элементы цепи. Для включения используется специальная кнопка, расположенная на рукоятке. Обычно кнопочные выключатели работают в паре с регуляторами напряжения. То есть, величина напряжения, подаваемого на двигатель, зависит от усилия, прилагаемого при нажатии кнопки. Здесь же устанавливается и рычаг переключения, обеспечивающий реверс вращения вала за счет изменения полярности электрического сигнала. От кнопки сигнал поступает непосредственно на ротор через коллектор. Электрический контакт обеспечивается графитными щетками определенных размеров.
- Механические части и детали. Основой конструкции является редуктор планетарного типа, с помощью которого крутящий момент передается от вала к выходному шпинделю. В качестве дополнительных элементов используются водило, кольцевая шестерня и сателлиты. Все детали находятся внутри корпуса и по очереди взаимодействуют друг с другом.
Как зарядить без родной зарядки?
Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.
Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора
При этом важно, есть ли в самом устройстве гнездо для заряда
Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство
Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов
Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.
Принцип работы ЗУ
При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

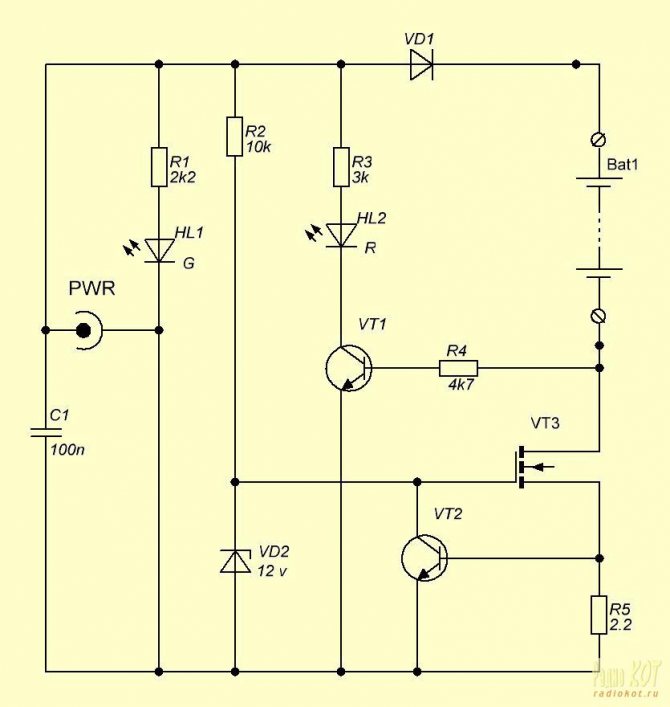

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:
Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.
При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.
Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.
Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.
Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.
Правила зарядки Li-Ion аккумуляторов
Заряжаются такие накопители в комбинированном режиме: сначала около 40 минут при неизменном токе (из промежутка 0,2С – 1С) до значения напряжения 4,1–4,2 В (руководствуясь рекомендациями производителя), а затем при неизменном напряжении. Второй этап зарядки длится дольше. Быстрее можно зарядить АКБ при импульсном режиме. Длительность заряда при использовании тока 1С – 2–3 часа. Батарея считается заряженной, когда напряжение достигает значения напряжения отсечки, а ток заряда падает примерно до 3% от исходного значения.
Литий-ионные батареи боятся перезаряда при превышении зарядного напряжения сокращается ресурс аккумулятора, а также возникает риск теплового разгона, увеличения давления и разгерметизации АКБ.
Для безопасной работы таких накопителей используются платы BMS, не допускающие повышения зарядного напряжения выше критического значения. Дополнительно элемент защиты завершает заряд при нагреве АКБ до 90 С. Также причиной того, что Li-Ion не заряжается, может стать срабатывание защитного клапана в элементе из-за увеличения давления внутри его корпуса.
О том, какие литий-ионные батареи лучше в эксплуатации, читайте в нашем предыдущем материале.
