Обзор видов и принцип работы ручного заклепочника

Основные виды заклепочников

Самые распространенные ручные заклепочников имеют механический привод. Электрические и пневматические имеют сходный с ними принцип действия.

Механический

Существует для подвида механически инструментов для установки заклепок разных типов.

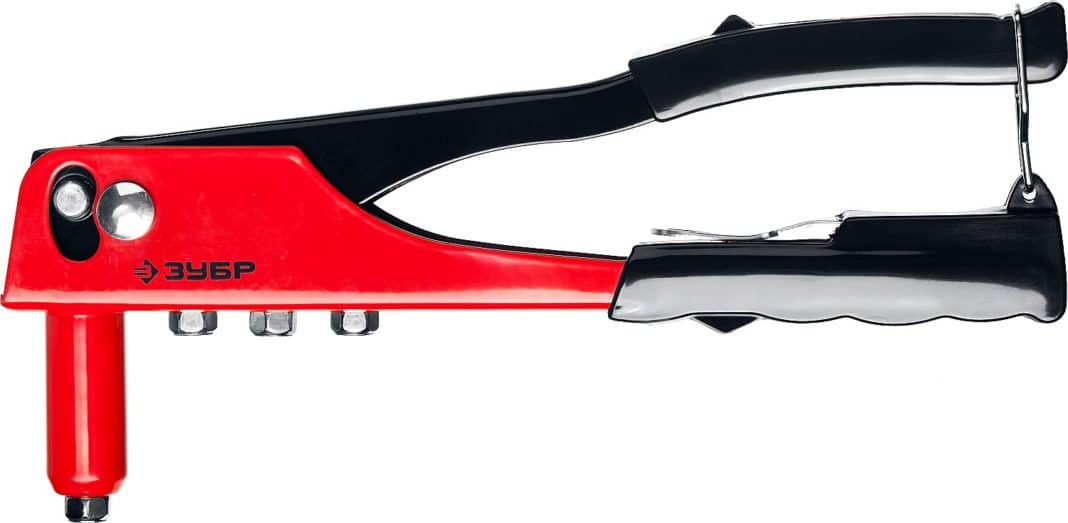

Как выглядит заклепочник ручной

Резьбовые заклепки на одном конце имеют нарезанную резьбу. При втягивании такого стержня в гильзу, выполненную из мягкого металла, происходит нарезка резьбы и на сминаемой гильзе, что значительно повышает прочность соединения. Резьбовые заклепочники обладают большим усилием вытяжки, они делаются из более прочных материалов и стоят дороже.

Второй тип заклепочников более распространен – они предназначены для вытяжных заклепок. Такие инструменты бытового класса могут стоить совсем недорого и подходят для домашнего применения.

Электрический

Головка, рабочие органы и цанговый зажим с конической втулкой в электрическом заклепочник практически такие же, как и в ручном. Только втягивание стержня заклепки осуществляется с помощью электрического привода.

Внешне инструмент похож на шуруповерт, но вместо патрона размещена сменная головка.

Питание осуществляется от сети или от аккумулятора, который нуждается в периодической подзарядке.

Пневматический

Пневматический привод обеспечивает самую высокую производительность и усилие вытяжки. Это профессиональное оборудование стоит в несколько раз дороже механических моделей. К нему необходимо подвести шланг со сжатым воздухом от компрессора или магистрали.

Как пользоваться заклепочником?

Чтобы использование такого инструмента не вызвало сложностей, необходимо сначала подготовить все детали. Их аккуратно прикладывают и выполняют разметку. После этого стоит надеть защитные рукавицы и сделать отверстие, которое будет превышать диаметр заклепки на 2 мм. Все движения должны быть аккуратными и плавными. Если вы хотите замаскировать заклепку, выполните развальцевание.

Сам крепеж аккуратно вставляют в инструмент, а шляпку помещают в подготовленное сквозное отверстие. После этого необходимо надеть рабочую головку клепальника и нажать на ручку. Благодаря такому простому движению детали будут прочно соединены.

Грамотная эксплуатация заклепочника предполагает следование простым рекомендациям.

Необходимо тщательно подбирать размер заклепки. В противном случае соединение может оказаться недостаточно прочным. Если размер был выбран неправильно, то одного сжатия рукояток не хватит для фиксации. Для установки крепежа головку заклепочника необходимо сначала прижать и только затем нажать на ручку. Для создания заклепок могут использоваться различные материалы, включая нержавейку, алюминий и сталь

Чтобы соединение было действительно прочным, важно выбирать заклепки и детали из одного материала. Во время работы с инструментом нужно обязательно использовать защитные рукавицы и очки

Важно предварительно изучить инструкцию, что поможет избежать основных ошибок. Следует внимательно осмотреть заклепочник. Если какой-то из его элементов окажется нерабочим, стоит обратиться к мастеру, который профессионально занимается ремонтом инструментов.

Благодаря развитию современных технологий клепание стало простым занятием, которое занимает немного времени. Этому способствует использование заклепочника. Речь идет об удобном ручном инструменте, который упрощает фиксацию металлических элементов.

• Сфера применения инструмента
• Трудности работы с заклепочником

Специальный пистолет для соединения деталей может пригодиться для соединения деталей, но не все знают, как пользоваться заклепочником правильно, и какие существуют рекомендации по технике безопасности.

Заклепочник необходим для соединения деталей.

Выбираем тип привода

Перед тем как выбрать заклепочник, надо разобраться в том, какие они бывают. Начнем с привода.

• Ручные (силовые). Чтобы установить заклепку, надо сжать ручки. Иногда усилия приходится прилагать солидные — для метизов диаметром 5 мм и больше. Самые надежные и недорогие. Это оправданный выбор, если инструмент покупается для разового применения — кровельный материал смонтировать, забор поставить, откосы зашить.

  При использовании ручного инструмента придется прилагать физические усилия

• Электрические. Усилий почти никаких — удержать инструмент и нажать на курок. Более дорогие, но и более производительные модели. От сети. Не слишком дорогие, так что можно покупать и для бытового использования. Но не на каждой стройплощадке есть источник электричества, да и шнуры/удлинители — та еще морока.
• Аккумуляторные. При той же производительности более мобильны, но весят больше (сам аккумулятор тоже имеет вес), да и стоят дороже.

  Заклепочники могут быть ручными, аккумуляторными, электрическими, гидравлическими

Пневматические и пневмогидравлические. Наиболее надежный и производительный инструмент. Но его стоит покупать только для профессионального использования. Ведь нужен еще и компрессор.

Для бытового использования покупают ручные заклепочники. Но и этот «простой» инструмент выбрать нелегко. Прежде всего удивляет разброс цен — от 5$ до нескольких сотен долларов. Как тут сориентироваться? Сразу скажем, что слишком дорогой брать для разового применения точно не стоит, как и слишком дешевый. В остальном надо разбираться.

Заклепочник гармошка жабка принцип его применения

Принцип работы заклепочника гармошки достаточно простой и незамысловатый

При его использовании важно учитывать, что для склепывания должно быть достаточно свободного места. Длина инструмента в разжатом положении достигает 80 см

Принцип применения инструмента следующий:

1. Для начала необходимо установить в прибор заклепку шпилькой внутрь
2. Полностью разжать рукоятку
3. Установить заклепку в отверстие
4. Произвести сжатие механизма в виде гармошки
5. Извлечь из патрона инструмента оставшуюся шпильку

Подробное видео описание ниже.

Достоинство жабки в том, что оператору необходимо меньше прилагать усилия, чем при работе с инструментом, имеющий одну подвижную и неподвижную рукоятку.

Практические рекомендации

Возможны варианты в процессе работы с прибором:

Детали разной толщины; вся работа производится со стороны материала с меньшей толщины, для уменьшения вероятности её деформации. При невозможности – устанавливается опорная шайба. Соединение материалов с различной твёрдостью; Используют крепёж с увеличенной юбкой со стороны мягкой детали. При невозможности – устанавливается опорная шайба. Применение лепестковых или распорных элементов крепления. Скрепление хрупких деталей; Используют лепестковые, распорные или пластиковые элементы крепления. Создание герметичного узла; Используют «глухие» заклепки, не пропускающие пыль, воду, испарения. Краевое расположение крепления. До края детали должно быть не менее 2-х диаметров отверстия.

Совет: Сжав – разжав инструмент можно легко вытащить застрявший стержень. Следите, чтобы он не вылетел с обратной стороны.

Как сделать своими руками?

Если под рукой нет подходящего готового инструмента, его вполне можно изготовить своими руками. Для этого не нужны чертежи или сложные схемы. Простейшее приспособление для установки резьбовых заклепок можно сделать из обычного болта и гайки, также пригодится обычный подшипник, какие применяют для втулок. Рассмотрим порядок работы.

• Подобрать болт по диаметру заклепки. Он должен свободно заходить в ее резьбу.
• Закрепить гайку на поверхности болта.
• Подшипник устанавливается в качестве амортизатора, предотвращая неравномерную подачу давления, исключает заклинивание. Между заклепкой и подшипником на поверхности винта ставятся шайбы. Их точное количество зависит от того, как глубоко крепеж должен войти в поверхность материала.
• Поверхность заклепки совмещается с отверстием. Внутри нее установлена конструкция самодельного заклепочника.
• Гайка заклинивается ключом внизу. Винт выворачивается, создавая усилие, подаваемое на заклепку. Крепежный элемент сплющивается, обжимая края отверстия.

Оптимален для такого самодельного инструмента болт с внутренней головкой-шестигранником. Его удобно использовать в качестве рычага. В любом случае такая конструкция не подлежит переделке, она рассчитана на 1 раз.

Что такое ручной заклепочник

Заклепочниками называют такие виды ручных инструментов, посредством которых выполняется соединение двух металлических заготовок, толщиной до 10 мм. Главное назначение инструмента в том, чтобы обеспечить неразъемное соединение листового металла. Соединение металлических листов происходит за счет метода сквозного монтажа. Этот инструмент применяется тогда, когда невозможно воспользоваться сваркой и резьбовыми соединителями. Конструктивно инструмент имеет форму клещей, и состоит из следующих составных элементов:

• Рукоятка — приводит в движение механизм путем прикладывания физического усилия человека
• Прижимной механизм, который бывает двух типов — вытяжной и резьбовой
• Головка — фиксирующая часть, на которую крепится расходный элемент

Это простое приспособление, при помощи которого осуществляется быстрое и неразъемное соединение листового металла. Заклепочники бывают не только ручными, но еще пневматическими, электрическими и аккумуляторными, однако инструмент первого типа более популярен. Это обусловлено рядом преимуществ, главными из которых являются — доступная цена, простота применения и отсутствие необходимости использования дополнительного оборудования.

Пневматические, электрические и аккумуляторные устройства стоят дороже, и предназначены для работы специалистами. Главное достоинство пневматических, электрических и аккумуляторных приборов в том, что они берут на себя всю работу, поэтому оператору не нужно прилагать никаких усилий. Актуальность их применения возникает в случае использования заклепок большого диаметра.

Это интересно!Ручные заклепочники еще называют клепальниками. Они бывают двух видов, и чтобы узнать, какие они имеют отличия, рассмотрим их параметры.

Особенности

Клепка – один из вариантов неразборного монтажа деталей. Преимущество этого способа – дешевизна. Расходный материал – заклепки – стоят относительно недорого. Приобрести их можно в любом магазине, торгующем крепежными материалами.

Современные материалы делятся на два основных вида: резьбовые и вытяжные. И те и другие, по сути, являются полыми трубками со шляпкой на одном конце. В первом случае внутри трубки нарезана резьба, а во втором – в нее вставлен шток с утолщением на конце.

Обычно для установки большого количества стандартных заклепок требуется специальный инструмент – заклепочник. Он может быть электрическим, пневматическим или ручным. Использование этого оборудования позволяет снизить физические усилия, связанные со сминанием металлической заклепки. Стоят эти инструменты совсем не дешево, именно это становится основной причиной отказа от использования заклепок в быту или при небольшом ремонте. Действительно, приобретение дорогого инструмента ради одной–двух заклепок вряд ли оправданно.

Ниже рассмотрим способы установки заклепки без специального оборудования.

Что понадобится?

Итак, приступим!

Дано: детали, которые нужно соединить, но при этом нельзя сваривать, например, чтобы не испортить покраску.

Цель: установить не более 4 заклепок.

Задача: заклепать без заклепочника, так как его нет в наличии, а стоит он довольно дорого, а приобретение ради 4 заклепок совершенно неоправданно.

Дано: заклепки резьбовые и… то, что найдется в гараже, плюс пресловутая смекалка, без которой в этом случае вообще никак.

Покопавшись в накопившихся за века залежах всякого железного хлама, нужно отыскать длинный болт, соответствующий по диаметру и шагу резьбы имеющимся заклепкам, или же, наоборот, приобрести заклепки соответствующих параметров, если такой болт уже имеется.

Далее необходимо соорудить простейший заклепочник, с помощью которого можно будет завальцевать заклепку. Для этого следует подобрать:

• стальную втулку, например, из гайки чуть большего диаметра, чем уже упомянутый болт;
• минимум 2 шайбы с диаметром отверстия, соответствующим диаметру болта;
• небольшой подшипник (некоторые умельцы считают подшипник лишним);
• гайку, подходящую по размеру резьбы к уже указанному болту.

Монтируется самодельный заклепочник следующим образом:

• на болт навернуть гайку;
• установить шайбу;
• установить подшипник;
• снова поставить шайбу;
• надеть втулку, которую можно накрыть еще одной шайбой.

Для изготовления самодельного приспособления для установки вытяжной клепки понадобятся следующие материалы и инструменты:

• стальная труба диаметром 5 см;
• длинный болт диаметром 8 мм;
• гайка под указанный ранее болт;
• сварочный аппарат;
• болгарка, сверлильный станок, сверла.

Кроме необходимости установки резьбовой или вытяжной заклепки, скрепляющих металлические или иные детали и элементы конструкций, может возникнуть потребность в установке клепки в качестве аксессуара на одежду или обувь. Инструменты для такой операции необязательно изготавливать из подручных материалов, могут пригодиться:

• отвертки: крестовая и шлицевая;
• плоскогубцы;
• молоток;
• болт или кусок стального прутка с плоско зашлифованным концом;
• кусок стальной трубки, по диаметру сходный с заклепкой.

Многообразная фурнитура, применяемая для одежды, изготавливается из относительно мягкого металла и имеет небольшую толщину, для ее расклепывания не требуется прилагать больших усилий.

Виды инструмента по типу привода

Резьбовой заклепочник

По способу управления заклепочники бывают механическими, аккумуляторными, электрическими, пневматическими и пневмогидравлическими.

Заклепочники, требующие для работы источника питания, в быту часто называют заклепочноми пистолетами, благодаря их форме. Ими удобно пользоваться, не нужно прилагать лишних физических усилий. Производительность такого пистолета зависит от мощности. Но в любом случае эффективность оборудования с электрическим или пневматическим приводом существенно выше, чем ручного.

Полупрофессиональные и профессиональные модели имеют достаточно высокую стоимость. Используют их в основном в строительных и монтажных работах, на производстве, в мастерских.

Механические или ручные заклепочники являются наиболее распространенным вариантом и используются в производственной сфере и дома. Ручные инструменты легки, удобны, надежны, не зависят от внешних источников энергии.

Стоимость их относительно невысока и варьируется в зависимости от наличия дополнительных функций, комплектации, производителя. Действие ручного заклепочника основана на принципе рычага и требует применения физической силы.

Модели ручного инструмента отличаются величиной прилагаемого усилия в процессе клепки. Профессиональные приспособления обычно больше по размеру и мощнее.

Бытовой одноручный заклепник эффективен в работе с заклепками малого диаметра, до 5мм. Более профессиональные модели кулисного типа с одной рукояткой используются чаще в мастерских или в частном строительстве, где требуется устанавливать достаточно большое количество крепежных элементов.

Для более крупных и жестких заклепок используют двуручный вариант. Храповый механизм, установленный в усиленных заклепочных инструментах, облегчает работу.

Заклепочник-гармошка требует меньше затрат труда пользователя. Особенности устройства создают мощный рычаг и снижают прилагаемое усилие.

Для заготовок со сложным профилем, работы в труднодоступных местах применяются инструменты с поворотной головкой. Механизм может поворачиваться на 360º.

Общий порядок установки резьбовых заклепок

Перед тем как заклепать резьбовую заклепку, выполняются подготовительные работы. Необходимо подобрать сверло, диаметр которого должен на 0,1 мм превышать наружный диаметр заклепки, что позволит легко установить ее в отверстие. После этого в месте установки крепежа просверливается отверстие. Помимо резьбовых заклепок круглого сечения выпускаются также аналогичные метизы с сечением в форме шестигранника. Такая форма позволяет исключить возможность проворачивания детали во время монтажа. Для выполнения отверстий под такие заклепки используются специальные шестигранные пробойники. Однако они подходят только для работы с листовым металлом, что несколько ограничивает область применения метизов такой формы. Производители рекомендуют использовать для монтажа крепежных элементов специальный инструмент — заклепочник. Поэтому монтажник должен владеть соответствующими навыками и понимать как установить резьбовую заклепку заклепочником. Такие инструменты могут быть механическими (ручными), электрическими и пневматическими. Конструкция механического заклепочника состоит из рабочей части и двух рукояток. В рабочей части размещается подвижный винтовой механизм, на конце которого имеется резьба. Чтобы резьбовую заклепку заклепочником, выполняют следующую последовательность действий:

• Заклепка накручивается на резьбу винтового механизма инструмента.
• Рабочая часть заклепочника с установленной заклепкой помещается в подготовленное отверстие в металлической основе.
• Рукояти инструмента сжимаются. При этом создается усилие, за счет которого во внутренней части заклепки образуется буртик. В результате этого крепеж плотно фиксируется с образованием надежного и прочного соединения с посадочным отверстием под винт или болт.
• Рабочая часть извлекается из заклепки, путем выкручивания.

Преимуществом механического заклепочника является простая и надежная конструкция, а также низкая цена. Однако, для установки резьбовых заклепок с его помощью необходимо прикладывать достаточно значительное усилие. Если необходимо выполнить большой объем монтажных работ, целесообразно использовать заклепочники на электрическом или пневматическом приводе. Это профессиональные инструменты, которые обеспечивают установку резьбовых заклепок путем закручивания установочного винта. При этом создается усилие, достаточное для формирования буртика, после чего винт выкручивается из отверстия. Инструменты отличаются простой и удобством в работе, благодаря чему не возникает никаких проблем с пониманием того как пользоваться заклепочником для резьбовых заклепок.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

• Подготовка поверхности.
• Нанесение разметки и сверление отверстий.
• Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

• Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
• С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
• Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
• Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Как выбрать заклепочник?

Чтобы выбрать ручной заклепочник, необходимо определить, какие материалы нужно соединять. Перед тем, как приобретать инструмент, рекомендуется определить минимальные и максимальные размеры заклепок. Универсал может соединять материалы разными заклепками.

При выборе приспособления рекомендуется обращать внимание на материал изготовления корпуса. Если нужен инструмент для длительного использования, то лучше выбрать стальной корпус

При покупке заклепочника дают оценку функциональному диапазону и базовому комплекту.

Рекомендуем отдавать предпочтение приспособлению с широким диапазоном допустимых размеров заклепок, чтобы соединять материалы различной толщины.

От веса заклепочника зависят его функциональные возможности. Для длительного и качественного выполнения работ рекомендуется купить инструмент весом более килограмма.

Для вытяжных заклепок

Вытяжная заклепка — это цилиндр с расширенным на конце стержнем, выступающий на конце, край которого удерживает цанговый держатель инструмента. В совмещаемые отверстия гильзу устанавливают до упора. При воздействии заклепника, полая деталь клепки сминается, заполняя пространство с внешней стороны материала. Для вытяжных заклепок используется универсальный заклепочник, имеющий сменные головы.

Для резьбовых

Один конец заклепки имеет внутреннюю резьбу с одной стороны, а с другой — увеличенный наружный диаметр. Приспособление для их установки обладает рычажным механизмом для втягивания. Это хороший инструмент, который делает прочное соединение в тонкостенных деталях. Создаваемое усилие позволяет выполнять работу с заклепками, диаметр которых составляет 6,4 мм. У большинства моделей имеется устройство, которое аккуратно обрезает хвостики.

Одноручные инструменты кулисного типа

Выбрать ручной заклепочник для дома несложно: обратите внимание на одноручную модель. По отношению к оси установки рабочие ручки находятся под углом 90 градусов

Владелец заклепочника может соединять материалы, толщиной до 5 мм одной рукой.

Двуручные

Такие инструменты используются профессионалами. Двуручный клепочник имеет большие размеры и может работать с клепками длиной до 8 мм. Ручки приспособления находятся в одной плоскости с рабочими губками, поэтому им может пользоваться опытный клепальщик.

При работе с инструментом нужно прикладывать усилия обеих рук. На длинных и больших рычагах располагаются удобные рукоятки. Если приложить больше усилий, получится работать с заклепками диаметром до 14 мм.

Гармошка

Этот вид механических инструментов обеспечивает крепеж внушительных размеров. Принцип работы гармошки не требует прилагать много усилий. Инструмент имеет рычажную конструкцию и по внешнему виду напоминает гармошку. Он используется для самостоятельного проведения ремонтных работ. Одной рукой мастер выполняет работу, а второй — работает с заклепочником.

Виды заклепок

Соединение, которое получено с использованием заклепок является неразъемным. Внешний вид такого рода сочленений может отличаться. Это зависит от того, какие заклепки использовались в процессе. Внешний вид определяется условиями, в которых будет эксплуатироваться конкретное соединение. Чаще всего от соединения с заклепками требуется герметичность, чтобы вода или холодный воздух не попадал внутрь предмета или помещения. Чтобы добиться такого результата, заклепки часто располагают в несколько рядов. Их монтаж производится с использованием ручных или электрических инструментов. Ручные заклепочники дают возможность выполнить ограниченный объем работы в определенные сроки. С электроинструментом, объемы и качество возрастает.

Обратите внимание! В продаже доступны различные насадки для дрелей и шуруповертов, которые позволяют быстро смонтировать заклепку. Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки

С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов

Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки. С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов.

Заклепки различаются по способу фиксации и инструмента, который для этого понадобится. Изначально крепежный материал представлял собой небольшой цилиндр из металла. Чтобы зафиксировать детали с его помощью, необходимо было получить доступ к двум сторонам детали. Основным инструментом служил молоток, которым производилось расклепывание. Самым распространенным вариантом на данный момент является использование трубчатого крепежа или вытяжных заклепок. Фиксация с их помощью производится ручным или автоматическим заклепочником, который вытягивает шток с утолщенным наконечником. Последний и развальцовывает одну из частей. При этом не требуется доступ со второй стороны.

Другим вариантом, который сегодня широко применяется в производстве, являются винтовые или резьбовые крепежи. По внешнему виду фиксаторы напоминают полую трубку, в которой есть резьба. Для ее обработки понадобится особый заклепочник. В него монтируется стержень, а сам он помещается внутрь заклепки. После сдавливания рукоятки внешняя часть заклепочника удерживает фиксатор внутри, не давая ему сместиться. При этом происходит вытягивание стержня, который сжимает заклепку, увеличивая ее диаметр и плотно стопоря в отверстии. Такой способ монтажа можно без особых сложностей разделить на двух рабочих. Один из них сверлит отверстия и вставляет клепки, а второй обжимает их инструментом.
