Захват для сэндвич-панелей. удобство монтажа гарантировано

Вакуумный механизм на присосках

Современный захват на присосках предназначен для быстрого и удобного монтажа сэндвич-панелей в любом положении. Это может быть горизонтальная, вертикальная или наклонная установка, например, для кровельных ограждений. Сегодня цена на такое оборудование довольно высокая, но оправданная. Вакуумный механизм обеспечивает надежное и безопасное перемещение груза при любых условиях и может использоваться с любым видом подъемной техники. Главное, что тип профилированной поверхности груза не играет существенной роли для захвата. Конструкция оборудования состоит из основных элементов — металлических присосок разнообразной формы, выполняющих вакуумный захват груза. Дополнительную герметизацию присоскам обеспечивает уплотнитель с резины, силикона или другого подобного материала. В действие механизм приводит вакуумный насос, соединенный со всеми присосками шлангами высокого давления. Принцип работы оборудования состоит из следующих действий:

  • На поверхности груза присоска устанавливается строго по центру. Допустимо их использование до 12 штук.
  • Рычагом приводят в действие вакуумный насос.
  • Присоски плотно сцепляются с поверхностью груза.

Увеличение количества присосок дает возможность поднимать груз любых габаритов. Для аварийной ситуации, при выходе насоса из строя, существует резервный механизм, позволяющий удержать груз длительное время.

К тому же захват панели может производиться прямо из упаковки. Единственным минусом является высокая цена, которая не по карману мелким компаниям. Выбирая оборудование для работы, необходимо тщательно изучить его технические характеристики, где в первую очередь указаны сила и интервал захвата, а также тип панелей, для которых предназначен механизм. Более наглядно работу вакуумного захвата можно посмотреть в следующем видео.

https://youtube.com/watch?v=PJp8u0QTHZI

Полная монтажная готовность сэндвич панелей значительно сокращает сроки строительства БМЗ (быстромонтируемых зданий), но монтаж ограждающих конструкций – не простая задача, требующая ответственного подхода, профессионализма и опыта. Существует ряд правил и требований, предъявляемых к производству монтажных работ. Об этом в статье:

Соблюдение рекомендаций специалистов, точное следование ППР (плану производства работ) гарантирует качество строящегося объекта.

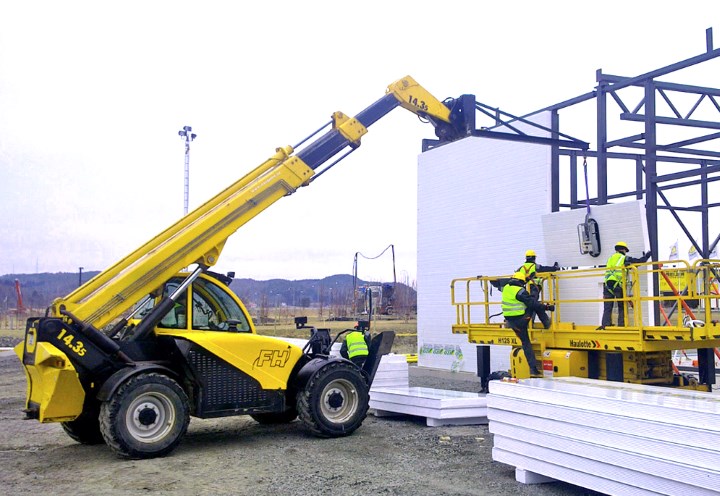

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами». Несмотря на большую надежность фасада подобного рода по сравнению с моделями, содержащими минвату, в данном случае их установка должна выполняться строго по технологии и по чертежу. А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Что из себя представляют захваты для монтажа сэндвич панелей своими руками

Сэндвич панели — это современный многослойный стеновой или кровельный материал, который целесообразно использовать в качестве декоративного оформления сооружения, а также с целью утепления стен.

Благодаря своей структуре, материал является хорошим звукоизоляционным, а также покрытием, обладающим низкой теплопроводностью.

За счет специальной технологии производства сэндвич панели являются очень легким материалом, что позволяет эффективно использовать их при оформлении построек без дополнительного укрепления несущих конструкций.

Однако, монтаж панельного материала имеет свои особенности.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Ошибки монтажа

Крепление сэндвич-панелей требует определенных знаний и опыта. Для многих даже пошаговой инструкции к работе будет недостаточно, поэтому совершить ошибки легко

На что же обратить внимание, чтобы их избежать?

  1. Панели не оставляют не зафиксированными, если работа прерывается.
  2. После установки каждой третьей панели проверяют ровность конструкции отвесом или строительным уровнем.
  3. Нельзя вкручивать крепежи без предварительной разметки.
  4. Защитную пленку снимают с панелей полностью и сразу после монтажа. В противном случае на ней накапливается грязь и влага.
  5. Нельзя допускать слишком сильного вдавливания крепежей в панели, так как это ведет к их деформации и потере эксплуатационных свойств.
  6. Струбцины не снимают до тех пор, пока не убедятся в надежной фиксации панелей.

Если нет нужных инструментов, свободного времени, уверенности в собственных силах и соответствующих навыков, работу по монтажу сэндвич-панелей лучше доверить специалистам.

Захват для сэндвич панелей: виды и особенности

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами».

А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич.

Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания.

Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

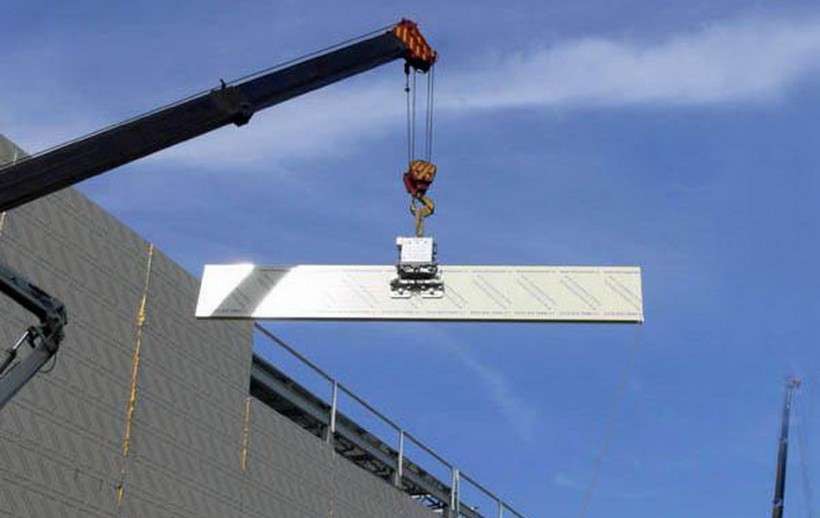

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Вакуумные

Приспособления оборудованы специальными присосками, которые надежно фиксируют панель. Вакуумные устройства могут быть с горизонтальной, вертикальной или наклонной установкой. Приспособления вакуумного типа предусматривают поднятие элементов прямо из упаковки. При этом обеспечивается надежная сохранность поверхности элемента.

Принцип работы вакуумных устройств заключается в креплении присосок к панели и приведения в действие насоса с помощью рычага. Далее осуществляется подъем элемента на нужную высоту.

ВАЖНО! Эффективность вакуумного оборудования заключается в способности поворачивать элемент под любым углом (до 360 градусов). Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы. Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы

Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы.

Надежность вакуумного захвата также заключается в наличии резервного механизма, который, при поломке насоса способен удерживать панель длительное время.

Существенным недостатком вакуумных систем для захвата является стоимость оборудования: такие устройства по карману только крупным строительным организациям. Кроме того, устройство требует дополнительное оборудование и требует специальной фиксации при транспортировке.

Проектное положение панелей

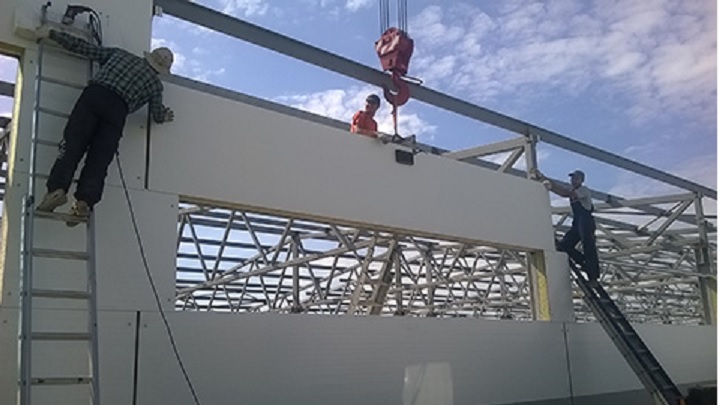

Сначала всегда осуществляют их строповку. Производится она на специальной площадке неподалеку от монтажной захватки.

Строповка с помощью специального двухветвевого стропа ваполняется вакуумными захватами при вертикальной или горизонтальной раскладке.

В тех местах, где размещаются захваты, с панелей снимают предохранительную заводскую пленку, поверхность освобождается от пыли и грязи, а если нужно, то и от наледи.

На панель накидывают страховочный ремень, изготовленный из прочного текстиля: для подстраховывания строповки он соединен с механизмом захвата. Подготовленные панели к месту установки подаются приподнятыми на один метр (не выше), потом они опускаются до определенного уровня (30 см) и размещаются в требуемом положении.

Все панели должны быть установлены в соответствии с проектом: на опорные места по заранее отмеченным ориентирам

Неважно, временно или постоянно, но панель должна быть хорошо закреплена специальной оснасткой для монтажа: кондуктор, распорки со струбцинами, покос и прочее. Лишь после ее закрепления панель можно освободить от крана

Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение. Только после этого в соответствии с проектом она закрепляется

После этого ее можно освободить от временных креплений.

Важно постоянно следить за перемещением панели и за ее подъемом – чтобы она не прогибалась, не деформировались ее замки. На ее облицовке не должно образовываться вмятин и дефектов

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливают гребнем вперед, то есть «шип в паз». Но можно делать это и «паз в шип», наоборот.

Обычно работу по монтажу начинают с угла строения: производят выверку вертикальности, далее прижимают панель к прогонам, закрепляют винтами-саморезами 5,5 см толщиной при их закреплении на ригелях и колоннах из металла.

Длина таких винтов меняется в соответствии с толщиной самих панелей. Для этого разработана специальная таблица.

Подобрав самонарезающие винты необходимой длины, их размещают в одной горизонтали по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

С верхнего торца начинается установка винтов, которые фиксируются к прогонам от верхнего ряда в направлении к нижним.

Если верх панели оставить незакрепленным даже на небольшое время, например, в перерыв, она может сломаться.

В том случае, когда для затягивания винта используется уплотнительная шайба, необходимо учитывать определенные нюансы. Если затяжка будет чересчур тугой, то шайба деформируется.

Процедура считается выполненной оптимально, если шайба не становится плоской, но плотно прижимается к листу.

Снаружи к поверхностям ригелей, балок и стеновых прогонов прикрепляют терморазделяющую полосу.

Это необходимо для понижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед монтажом каждой последующей панели в «паз» замок предыдущей плиты вносят специальный уплотняющий герметик для наружных работ.

Вместо него можно использовать бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.

С их помощью замок уплотняется с внутренней стены. Следующая панель вставляется именно в этот замок.

Потом проверяется плотность соединения, вертикальность панели, осуществляется ее крепление, проводятся все необходимые работы, как и с предыдущими.

Недопустимо образование неплотных соединений и щелей. Торцовые панельные швы обрабатываются ватно-минеральным уплотнителем.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и при вертикальной раскладке, на каркас строения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.

С угла объекта начинают монтировать панели. Пазом вниз панель устанавливается на цоколь, выверяется ее горизонтальность, и она надежно фиксируется.

Крепление происходит также, как и в первом случае, аналогичным образом, с помощью упомянутых ранее самонарезающихся винтов и герметика. Вертикальные стыки обрабатывают монтажной пеной и минеральной ватой, затем по проекту закрывают специальными фасонными элементами.

Инструменты для монтажа сэндвич панелей

Несмотря на простоту конструкции, прочность и долговечность, трехслойная металлическая сэндвич панель требует особого к себе отношения. Категорически запрещено разрезать ее углошлифовальной машинкой, в простонародье «болгаркой», так как это может повлечь необратимые последствия в виде нарушения целостности декоративно защитного полимерного слоя и последующее снижение эксплуатационных характеристик. В процессе резки абразивным инструментом края среза разогреваются до запредельных температур, что провоцирует выжигание защитного слоя, а искры, попадающие на окрашенную поверхность, могут повредить защитное покрытие.

Рекомендуемые инструменты для монтажа:

  • Сабельная пила;
  • Электролобзик;
  • Электродрель с соответствующей насадкой или шуруповерт;
  • Плунжерный пистолет;

Текстильные стропы

Данный вид захвата обеспечивает полный обхват элемента. Использование текстильных строп является самым экономически выгодным приспособлением с экономической точки зрения.

Однако, данный способ не всегда является надежным вследствие нескольких факторов:

  • за счет упаковки панелей в горизонтальном положении не всегда возможно произвести крепление строп;
  • после установки панель зажимает весом стропы, из-за этого становится невозможным их извлекать из-под плиты;
  • ограничение длины строп не позволяет производить монтаж длинных сэндвич панелей.

Чаще всего использование текстильных строп целесообразно осуществлять параллельно с механическими захватами.

Это интересно: Декоративные кустарники морозоустойчивые — рассказываем все нюансы

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.

Захват для сэндвич-панелей своими руками

Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Что из себя представляют захваты для монтажа сэндвич панелей своими руками

Сэндвич панели — это современный многослойный стеновой или кровельный материал, который целесообразно использовать в качестве декоративного оформления сооружения, а также с целью утепления стен.

Благодаря своей структуре, материал является хорошим звукоизоляционным, а также покрытием, обладающим низкой теплопроводностью.

За счет специальной технологии производства сэндвич панели являются очень легким материалом, что позволяет эффективно использовать их при оформлении построек без дополнительного укрепления несущих конструкций.

Однако, монтаж панельного материала имеет свои особенности.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
