Виды сверл по металлу и дереву: назначения и особенности

Правила заточки

Несмотря на то что сверлами по дереву можно пользоваться многие годы, в некоторых случаях изделие нуждается в заточке. Если насадка начинает скрипеть в первые минуты функционирования, то это значит, что пришло время ее заточить. Процедуру можно осуществить на станке или с помощью специальных приспособлений. У мастеров, которые обеспечены специальным оборудованием, не будет проблем с восстановлением функциональности металлического изделия.

В домашних условиях мастеру можно воспользоваться электрическим станком с точильным камнем. На вид заточки оказывает влияние форма изделия. Обычно процедуру проводят на задних гранях, в этом случае перья стоит обрабатывать равномерно. Для заточки сверла его прижимают к торцу от шлифкамня и покачивают рукой, чтобы создать конусную поверхность.

Во время затачивания изделие запрещается отрывать от камня. Характер движений должен быть медленным и плавным. Чтобы процедура прошла успешно, следует максимально выдерживать первоначальную форму изделия. На производстве, после того как инструмент будет заточен, рекомендуется сделать доводку. Такая процедура способна сгладить поверхность и ликвидировать зазубрины.

После проведения доводки сверла не так быстро изнашиваются. Для проведения данной процедуры используют шлифовальный круглый карбидный камень. Если у сверла слишком сточена режущая часть, то затачивать его не стоит. В связи с тем, что такое изделие стоит недорого, будет целесообразным заменить его на новое.

Сверло для древесного материала характеризуется простой конструкцией, однако оно просто незаменимо при надобности создать отверстие в мягком или твердом материале. Обычно у высококачественного сверла высокая стоимость, если изделие стоит дешево, то от покупки стоит отказаться, так как такой товар прослужит недолго. В использовании сверла нет ничего сложного, поэтому просверлить древесину сможет даже начинающий мастер.

О том, как переточить сверло по металлу в сверло по дереву, вы можете узнать из видео ниже.

Как и чем правильно сверлить дерево?

Добрый день, друзья!

Сверление – базовая операция при изготовлении любого изделия из дерева. Давайте разберемся, какие сверла могут понадобиться начинающему столяру, какие они вообще бывают и какие советы дают профессионалы по сверлению.

Начнем с того, какие вообще сверла используются в столярном деле. Отличить сверло по дереву от другого сверла легко – у сверл по дереву непременно имеется направляющий шип по центру, который устанавливается в точку, намеченную для будущего отверстия. На начальном этапе достаточно иметь в мастерской два основных типа сверл — спиральное и плоское:

1. Спиральное (винтовое) сверло – это самый широко распространенный тип сверл. Такие сверла имеют закрученную по спирали режущую кромку и центральный шип. Для большинства простых изделий достаточно обычного набора из восьми сверл (стандартный набор содержит сверла 3, 4, 5, 6, 7, 8, 9, 10мм). Цена такого набора в обычном строительном магазине начинается от 150 руб. Конечно, впоследствии вам могут понадобиться более качественные сверла, которые дольше служат без заточки и сверлят более чисто, но на первом этапе вполне сгодятся и дешевые. Спиральные сверла отлично подойдут для несквозных отверстий, так как оставляют ровное дно. Однако, стоит помнить, что они плохо отводят стружку – глубокие отверстия обычно выполняют несколькими погружениями сверла.

пример набора спиральных сверл из 5шт

2. Плоское сверло (перовое или «перо») – как следует из названия, имеют плоскую форму и горизонтальные режущие кромки. Помимо направляющего шипа обычно имеют подрезные шипы или шип по краям. Обычно их используют для сквозных и не сквозных отверстий больших глубин и диаметров. Также логично сразу приобрести набор из нескольких сверл, например, из 6 штук (диаметры 10, 12, 16, 18, 20 и 25мм). Цена набора в районе 200 руб.

пример перового сверла на 30мм

использование перового сверла для рассверливания отверстия под шляпку болта М6

Помимо этих основных типов, вам может понадобиться сверло Форстнера, если вы планируете делать несквозные отверстия под петли. По сути это модификация перового сверла, но имеющая дополнительные резцы по краям. При помощи такого сверла можно выполнить отверстие с ровным дном и стенками, что позволяет монтировать петли без дополнительной обработки. Такой бур достаточно иметь один, но именно того диаметра, который подойдет под ваши петли. Под стандартные мебельные петли подойдет форстнер диаметром 35мм, под уменьшенные 26мм. Цены на такое сверло начинаются от 150 руб.

пример набора сверл Форстнера

Теперь несколько простых рекомендаций о самой операции сверления:

1. Разметку под сверление удобно делать не карандашом, а накалывать шилом. В такую разметку проще попасть центральным шипом сверла и просверлить отверстие точно там, где намечено.

2. При сверлении сквозных отверстий сверлом большого диаметра есть риск повредить заготовку с обратной стороны – могут появиться сколы. Чтобы этого избежать, обычно сначала сверлят сверлом меньшего диаметра (3, 4мм), а затем уже рассверливают до нужного диаметра более толстым сверлом. Также эту проблему можно решить, если с обратной стороны заготовки прижать струбциной ненужный брусок из обрезков.

3. Для сверления несквозных отверстий, удобно намотать на сверло изоленту на нужном расстоянии от края. Ориентируясь по ее положению в процессе сверления, вы точно определите, что достигли нужной глубины и не просверлите заготовку насквозь.

использование изоленты как индикатора глубины отверстия

4. Для сверления точно под 90 градусов приложите к сверлу ровный прямоугольный брусок из обрезков и следите чтобы сверло не отклонялось от вертикальной грани бруска.

5. Если вам необходимо сделать два перекрывающих отверстия (очень близко друг к другу), при сверлении второго отверстия, бур будет неизбежно проваливаться в первое. Это неудобство легко поправить, забив в первое отверстие мебельный шкант, который поможет точно просверлить второе отверстие, а затем может быть вынут обратно.

6. Также, не стоит сильно нажимать на дрель во время сверления, это может привести к быстрому износу сверла и даже к поломке электромотора дрели. Лучше правильно отрегулируйте обороты дрели – для каждого типа и диаметра сверла и обрабатываемого материала есть свои рекомендации.

Надеюсь, эта заметка будет полезна начинающим мастерам. Удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!

Общайтесь и задавайте вопросы автору блога !

Каким образом осуществляется классификация свёрл по металлу?

Основным параметром классификации является форма части, осуществляющей резанье.

Стандартным вариантом являются обычные цилиндрические спиральные сверла, данный вид применяется для простых бытовых нужд. Чаще всего их изготавливают из быстрорежущей стали, они имеют угол заострения равный 120 градусов. Спиральные свёрла снабжены двумя главными режущими кромками, которые образованы путем пересечения передних винтовых поверхностей канавок, служащих для схода стружки, с задними поверхностями, обращёнными к режущей поверхности.

Они в свою очередь подразделяются на разновидности:

С цилиндрическим хвостовиком – имеют диаметр не более 12 мм;
Квадратные;
С коническим хвостовиком – имеют диаметр от 6 до 60 мм;
С шестигранным хвостовиком – самый редкий вариант.

Реже встречаются корончатые свёрла по металлу, которые используются для сверления отверстий, имеющих большой диаметр. Внешне инструмент похож на сверло по бетону, но отличается от него отсутствием твердосплавных напаек. Корончатые изделия имеют частые мелкие зубчики и изготавливаются из высокопрочной стали.

Более современными являются ступенчатые свёрла. Их преимуществом является то, что благодаря своеобразной форме, они могут использоваться для сверления диаметров от 6 до 30 мм. Ограничением по их использованию является только применимость лишь для листового материала толщиной не более 2-х мм.

Также следует обратить внимание на такие типы сверл как:

Плоские или перовые — являются прочными и недорогими, но не имеют отвода стружки. Имеют режущую кромку, которая выполнена в виде лопаты. Она может образовывать как цельную часть вместе с хвостовиком, так и прикрепляться с помощью специального держателя;
Удлиненные спиральные, имеющие винтовые каналы, проходящие через тело изделия;
Для изготовления глубоких отверстий глубиной более 5 диаметров самого сверла. Для этих целей берется удлиненный инструмент, имеющий два винтовых канала, по которым поступает специальная эмульсионная жидкость, способствующая охлаждению инструмента в процессе работы.
Свёрла для одностороннего резанья – применяются при необходимости просверлить отверстие, имеющее особо точные размеры. Такие изделия имеет опорную плоскость, а две кромки для резанья расположены с одной стороны относительно центральной оси инструмента;
Центровочные – необходимы для того, чтобы проделать в детали центровое отверстие;
Кольцевые, полые внутри – используются для высверливания в материале узкого колечка;
Конические – для работы с листовым металлом, имеющим толщину не более 4 мм.

Что еще можно сказать о классификации?

Кроме формы режущей и хвостовой части, инструменты различаются по целому ряду параметров. К самым основным относят способ упрочняющей обработки:

Наиболее дешевое покрытие – пленка оксида, имеющая черный цвет, ее целью является сохранение инструмента от действия коррозии и предотвращения перегрева, что, естественно, удлиняет срок его использования.
Очень прочное керамическое покрытие из соединения азота с титаном. Оно способно удлинить время работы инструмента более чем в три раза. Однако, такое сверло нельзя подвергать заточке, потому что она стирает защитный слой.
Наиболее качественное покрытие титано-алюминиевым нитридом и карбонитридом титана, инструмент с таким покрытием прослужит в пять раз дольше.

При частом использовании инструмент изнашивается и требует заточки.

Виды сверл по металлу

Спиральные(часто встречающие и самые популярные)
Корончатые
Конические или ступенчатые или как ещё называют конусное
Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

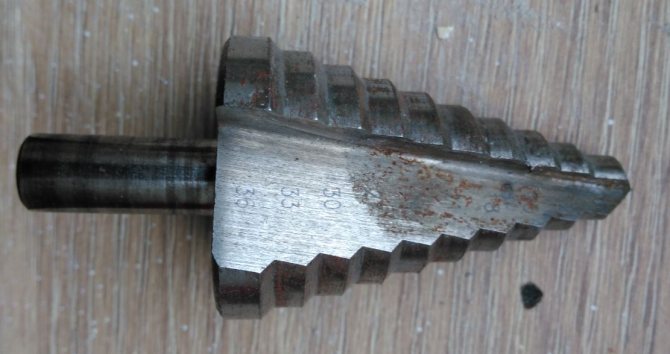

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Сверла для древесины

Отверстия малых диаметров (до 15 мм) в дереве, фанере , OSB можно спокойно проделывать и сверлом по металлу. Если же требуются повышенная точность и гладкость поверхности, применяют специальные сверла из углеродистой стали, обладающие особыми конструктивными элементами и не подходящие для обработки металлических деталей. Различают следующие виды:

Спиральные. Обладают специфической заточкой, позволяющей получить лучшее качество поверхности.
Винтовые. Обладают острой режущей гранью и сделаны в виде шнека. Это облегчает удаление стружки из отверстий большой глубины.
Перьевые. Позволяют работать по большим диаметрам — до 50 мм. Дешевы и просты по конструкции. Качество поверхности и точность соблюдения размеров ниже, чем у винтовых.
Корончатые. Имеют вид коронки. Диаметр достигает 150 мм.

Сверла для древесины

Принципы выбора

При выборе нужно учитывать:

цвет изделия;
назначение оснастки;
качество заточки;
симметрию резцов;
материал оснастки, тип защитного покрытия.

Сверла разного типа (Фото: Instagram / koleso_ast)

Преимущества и недостатки

Преимущества:

возможность выполнения разных технологических операций;
прочность, надежность, долговечность;
невысокая цена.

Производители и цены

Производители:

Bosch;
Haisser;
Ruko.

Буравчики с обозначением СССР считаются самыми надежными, долговечными. Цена классического сверла с маркировкой HSS — 500 рублей.

Сверло марки Bosch (Фото: Instagram / sergei.wood_man)

Простота устройства и широкие возможности: балеринка по дереву

При необходимости выполнить в материале отверстие большого диаметра может применяться сверло, которое в быту получило очень благозвучное название – балеринка (по внешнему сходству разведенных режущих элементов устройства с образом танцовщицы). Состоит такое устройство из центрирующего сверла и резцов, которые по направляющей раздвигаются в разные стороны на одинаковое расстояние, тем самым намечая размеры диаметра будущего отверстия. Большая часть балеринок имеет два резца, но встречаются модели и с тремя.

Принцип работы данной разновидности коронки для сверления:

центральное сверло делает отверстие в материале;
резцы намечают линию окружности, которая определяет размер будущего углубления;
вручную (с использованием коловорота) или с помощью вращательного электроинструмента устройство приводится в движение.

Большая часть балеринок имеет два или три резца

Балеринкой можно выполнять отверстия в дереве, древесных материалах, гипсокартоне, керамической плитке, пластике. Такая насадка стоит недорого и вполне подойдет для непрофессионалов.

Конструкция и геометрия сверла

Любое сверло вне зависимости от его назначения и конструктивных особенностей состоит из двух основных компонентов: хвостовика и рабочей части. Первый служит для передачи инструменту вращения от привода или фиксации его в неподвижном состоянии (на токарных станках). Рабочая часть состоит из ряда элементов, непосредственно обеспечивающих процесс сверления. Геометрия сверла зависит от особенностей сверления, для которого оно предназначено, а также материала обрабатываемой заготовки (различные металлы, древесина, пластики, композиты, керамика).

В качестве примера взят один из самых распространенных в промышленности видов такого инструмента: спиральное сверло для работ по металлу с коническим хвостовиком (см. чертеж ниже). Все изображенные на рисунке углы сверла соответствуют работам по металлу общего назначения. Слева показан вид сбоку, а справа — со стороны рабочего торца (увеличено).

Далее с пояснениями перечислены все основные компоненты и геометрические параметры такого сверла:

Хвостовик. Служит для закрепления инструмента в шпинделе станка или зажимном патроне. При сверлении металла на токарных станках крепится неподвижно в конусе задней бабки.
Рабочая часть. Формирует цилиндрическое отверстие (или углубление). Состоит из режущей части, длина которой у таких сверл по металлу обычно составляет половину их диаметра, и направляющей с канавками для отвода стружки.
Конус Морзе. Для установки в шпиндели и задние бабки станков используют инструмент с коническим хвостовиком, а для зажима в кулачковые и цанговые патроны — с цилиндрическим.
Лапка. Эти конструктивные элементы присутствуют только на конических хвостовиках и предназначены для выбивания инструмента из шпинделя или оправки.
Шейка. Обеспечивает удобство подвода и отвода шлифовального инструмента при обработке спиральных канавок. Она не выполняет никаких рабочих функций, поэтому на нее обычно наносится маркировка сверла (чеканится непосредственно на металле).
Направляющая часть. Также называется калибрующей. Опираясь на стенки просверленного в металле отверстия, направляет инструмент вдоль его оси. Включает в себя спиральные поверхности с ленточками и канавки для отвода стружки.
Угол наклона спиральной поверхности. Для обработки металла он составляет 18÷30°.
Стружкоотводящая канавка. От ее ширины, наклона и качества поверхности зависит скорость отвода стружки.
Диаметр режущей части. Равен расстоянию между внешними краями режущих кромок.
Режущая кромка. Это острая грань между передней поверхностью (стружечной канавкой) и задней затачиваемой поверхностью.
Главный угол при вершине. Угол между режущими кромками, оказывает значительное влияние на процесс резания и прочность сверлильного инструмента. Для работ по металлу его стандартное значение равно 116÷118°.
Задняя поверхность. Для снижения трения в зоне резания задняя поверхность затачивается под углом к режущей кромке. Для сверления металла его значение около ленточки должно составлять 8÷12°.
Перемычка. Конструктивная часть, общая для обеих задних поверхностей.
Поперечная режущая кромка. Острая грань на перемычке, разделяющая задние поверхности. При правильной заточке на ее середине находится геометрический центр режущей части, который должен совпадать с осью инструмента.
Ленточка. Две слегка выступающие над спиральными поверхностями полоски, которые калибруют отверстие и снижают трение о его стенки.

Общая компоновка других типов сверл по металлу подобна этой, хотя в зависимости от своего назначения они могут отличаться конструкцией режущей части и стружкоотводящих канавок.

Устройство сверла

Сверло спиральное имеет три основных элемента. Это рабочая часть, хвостовик и шейка фрезы. В первом отделе находятся две спиральные винтовые канавки. Это режущий элемент. Также они хорошо отводят стружку с рабочего места. Если техника обладает такой возможностью, именно по этим канавкам подается смазочный материал в область сверления.

Рабочая часть состоит из режущего и калибровочного отдела. Последнюю еще называют ленточкой. Это узкая полоса, которая продолжает поверхность канавки на фрезе. Режущий отдел состоит из двух главных и двух вспомогательных кромок. Они расположены вдоль цилиндра фрезы по спирали. Также к этой части относят поперечную кромку. Она имеет конусообразную форму и расположена на конце сверла.

Чтобы надежно закрепиться в станке или ручном инструменте, фреза обладает хвостовиком. Он может обладать лапкой для изъятия сверла из гнезда или поводок. Последний обеспечивает передачу крутящего момента от патрона инструмента.

Шейка нужна для выхода абразивного круга, когда осуществляется шлифовка рабочей части.

1 Виды сверл и их назначение – покоряем металл!

Классификация сверл достаточно сложна и учитывает много факторов: предназначение, исполнение, форма. Если разделить их на две первоначальные группы, мы получим сверлильный инструмент по металлу и сверла по дереву или другим мягким материалам. Виды сверл по металлу отличаются наличием двух продольных канавок, которые отводят стружку в сторону, а также особым углом заточки. Впрочем, корончатые и конусные сверла по металлу выпадают из этого ряда.

Корончатые изделия используются для высверливания больших отверстий и работе с многослойными материалами, при этом они не особо зависят от мощности инструмента – строение инструмента позволяет работать даже с обычными дрелями, поскольку силы резания относительно небольшие

При выборе корончатых изделий следует обратить внимание на хвостовик – он должен быть мощным и прочным, чтобы исключить проскальзывание в патроне. Вибрации, перегрев – эти два фактора влияют на износ инструмента, избавившись от них, вы значительно продлите ему жизнь

Конусные сверла свое название подтверждают формой – она позволяет сверлить отверстия произвольных диаметров, в зависимости от нужд мастера. Оператору необходимо лишь наметить диаметр окружности и точно определить центр сверления. Конусные изделия с ровными стенками требуют постоянного контроля над процессом сверления, тогда как ступенчатые облегчают труд там, где нужно высверливать отверстия определенного диаметра, которому соответствует та или иная ступень.

Особенности изготовления сверл, дополнительные методы улучшения характеристик инструментов

Расскажем об особенностях выполнения самых важных операций, входящих в технологию изготовления сверл, и опишем методы, которые используют для улучшения основных характеристик инструментов.

Термическая обработка

Имеет очень важное значение. От правильности выполнения термической обработки напрямую зависят износостойкость инструмента и качество стали

Закалку проводят в ваннах с расплавленными солями или в печах (электрических и газовых). В некоторых случаях для изготовления сверл применяют оборудование с вакуумом или восстановительной атмосферой.

Для отпуска используют масла, щелочи, соли и воду. Часто заготовки охлаждают на воздухе.

Обратите внимание! Режимы термообработки имеют особую важность. Поэтому все процессы контролируются автоматически

Контактная стыковая сварка

Выполняется на специальных электросварочных машинах. Существуют три технологии.

Сварка непрерывным оплавлением без подогрева. Технология отличается высокой производительностью. Недостаток — большой расход металла на оплавление и осадку.
Сварка с подогревом прерывистым оплавлением. Протекает немного дольше. Расход металла значительно уменьшается.
Сварка с подогревом сопротивлением. Металл практически не расходуется, но операция требует высокой квалификации рабочих.

Чаще всего используют второй метод.

Фотография №3: контактно-стыковая сварка

Дополнительные методы улучшения основных характеристик сверл

Перечислим технологии, которые применяют при изготовлении сверл для дополнительного улучшения их свойств.

Цианирование. Поверхности рабочих частей насыщают азотом и углеродом. Цианирование повышает прочность инструментов в 2–3 раза.
Сульфидирование. Поверхностные слои сверл насыщают серой. Сернистые соединения снижают трение и повышают износостойкость инструментов в 1,5–2 раза.
Обработка водяным паром. После нее инструменты помещают в масло. На поверхностях образуются черные пленки окислов. Прочность сверл, прошедших такую обработку, увеличивается вдвое.

Конструктивні особливості свердла по металу

Свердла поділяються за видами, класу міцності та іншим критеріям. Їх особливість в можливості використання не тільки для металу, але і для інших матеріалів. Часто вироби використовують для просвердлювання:

оргскла;
виробів з бетону;
керамічних елементів;
конструкцій з дерева;
виробів з пластмаси;
деталей зі звичайної або розжареної сталі.

Конструкція свердла — один з головних параметрів, за яким вони відрізняються один від одного. До основного елементу відноситься корпус з робочою частиною, яка передбачає канавки, щоб усувати сміття і добре заточені ріжучі кромки. Крім цього, є ще хвостовик, завдяки якому виріб надійно фіксується в свердлильному обладнанні.
