Виды рубанков и их назначение

Сравнительная характеристика

1. Поскольку фуганок является одной из разновидностей рубанка, отличий между ними не так много. Оба изделия применяются для снятия «излишков» материала с заготовок с целью получения идеально ровной поверхности. Главное отличие заключается в степени обработки изделия .
2. Рубанок используется как инструмент для первичной обработки . Толщина снимаемого древесного слоя, как правило, задается при настройке оборудования. Строгание древесины, в первую очередь, предназначено для устранения сучков, бугров и других неровностей. Сама конструкция всегда отличается простотой: 2 элемента – колодка и нож.
3. Фуганок, как правило, имеет более длинный корпус , обеспечивающий очень плотное прижимание изделия к обрабатываемой древесине. Чаще всего фуганок оборудуется двумя лезвиями, позволяющими добиться чистовой обработки.

Общие сведения

История рубанка ручного типа уходит в древность глубокими корнями, и первые, простейшие вариации устройства были обнаружены еще при раскопках известного города Помпеи.

Устройство рубанков

За множество лет эволюции такого устройства, как рубанок, появилось достаточно большое количество его типов, которыми можно было производить не только обработку древесной плоскости, но даже заниматься фигурной резкой. Чтобы по-настоящему получать удовольствие от изготовления предметов своими руками, следует иметь в наличии хороший рубанок, и тогда из самого простого куска древесины у вас будут получаться невероятные произведения искусства. Нынешние рубанки можно разделить условно на металлические и деревянные модели, причем у каждой из них есть свои достоинства и недостатки, но по конструктивным особенностям инструменты очень схожи между собой, как будто братья-близнецы.

Основным конструктивным элементом является именно резец – это элемент резки, который сделан в виде заостренной пластинки. Лезвие расположено под заданным углом к обрабатываемой древесной поверхности. За счет встроенного регулятора нож выдвигается на конкретное расстояние, и это дает возможность точно настроить глубину реза, а также какой толщины будут снимаемые стружки. В моделях заводского типа угол заточки лезвия самый обычный, но профессиональные мастера его меняют в зависимости от того, какой тип древесины обрабатывают.

О рукоятках

Поверьте, даже рукоятки тоже играют определенную отведенную им роль. Передняя, названная рожком, выполняют функцию направляющей, и обычно обладает изогнутой формой, чтобы обеспечивать идеальный захват руки. Задняя рукоять является упором, благодаря которому получается создавать нужное для работы усилие. С основой (т.е. подошвой), которая может быть и металлической, и деревянной, все неоднозначно.

Главным критерием, который предъявляется к этому конструкционному элементу, является идеально ровная поверхность. Если такое требование не соблюдено, то ручным рубанком будет сложно пользоваться, а про точность строгания и вовсе можно будет позабыть.  С учетом всех нюансов металлическая подошва получается намного предпочтительнее  — ее делают по шаблону, и поэтому у нее всегда правильная геометрия.

Но бывает так, что при литье производитель тоже допустил ошибки, и тогда преимущества инструмента будут сведены к нулю. Более того, металл как материал сильно подвержен коррозийным изменениям.

А если говорить о видах рубанков по дереву, где подошва тоже из древесины, то при ее деформации есть возможность исправить все своими руками и вдохнуть в рубанок новую жизнь. Но дерево – это не долговечный материал, и оно подвержено износу механического действия, а также теряет свойства при длительном воздействии высоких температур и влаги. Несмотря на типичность конструкций, есть больше 10 разновидностей рубанков, и у каждого инструмента есть определенные функции при обработке деталей, поэтому предлагаем рассмотреть их поподробнее.

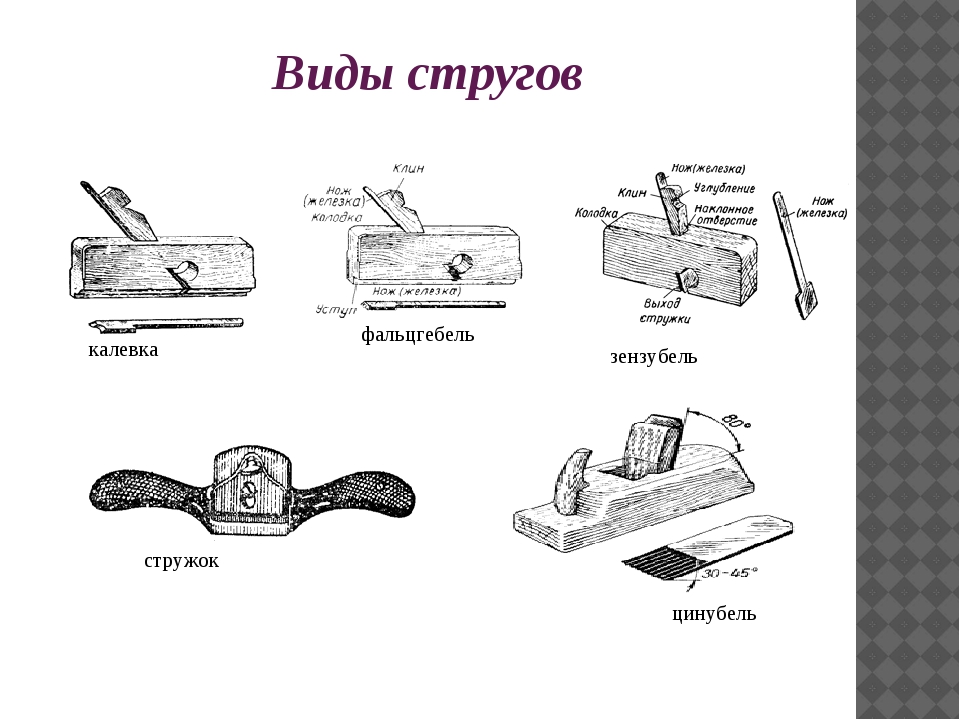

Фигурное строгание

Фигурное строгание по дереву является целым искусством. Для создания уникальных изделий с профильным сечением необходимо использовать особый материал – древесину высшего качества, у которой должно быть минимальное количество сучков, а сама она должна быть прямослойной. В то же время подобный высококачественный материал и обрабатываться должен инструментом специального назначения. К подобному инструментарию возможно отнести:

• Калевка – данным типом рубанка пользуются для фигурной обработки предметов. Он имеет подошву с несколькими уровнями и особые края на ноже. Отлично подойдет для изготовления резных дверных/оконных наличников, багетов и карнизов.

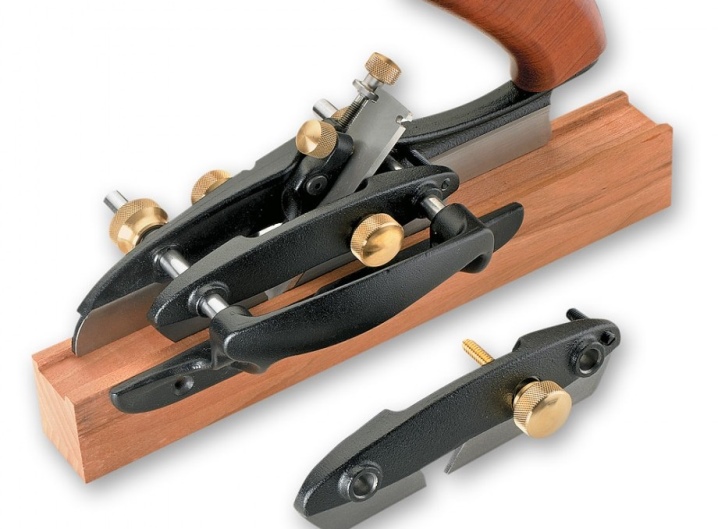

• Шпунтубель – используется для выделки пазов, отверстий в досках и шпунтовых соединений, а также иных соединений типа «паз-шип». Состоит из закрепляющей и направляющей колодок, удерживаемых винтами.

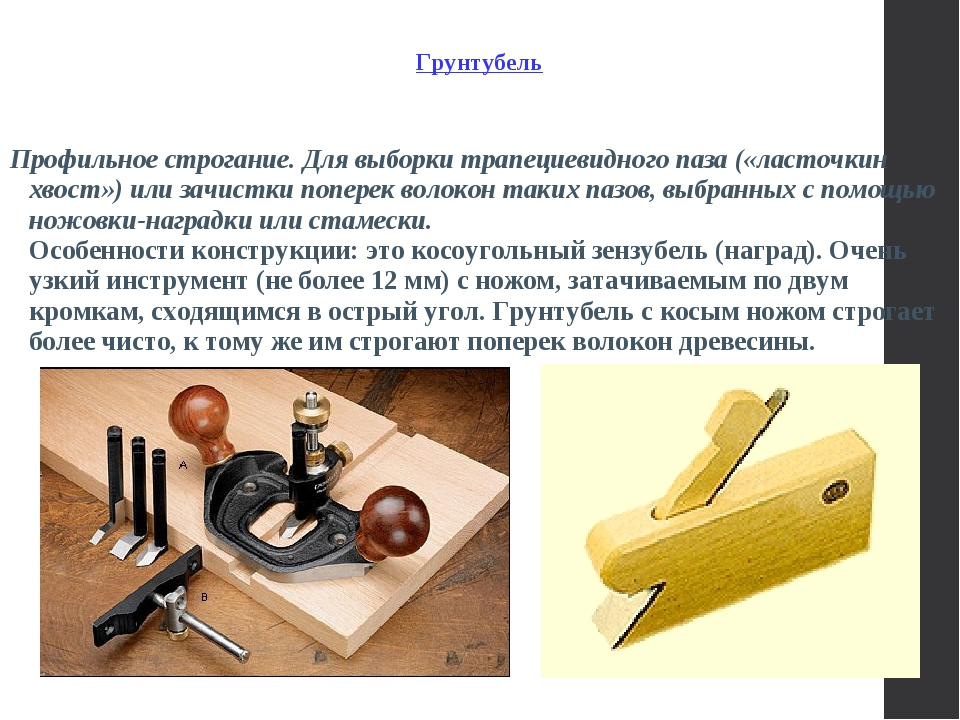

• Грунтубель – он предназначен для зачистки пазов в виде трапеции по вдоль волокон древесины.

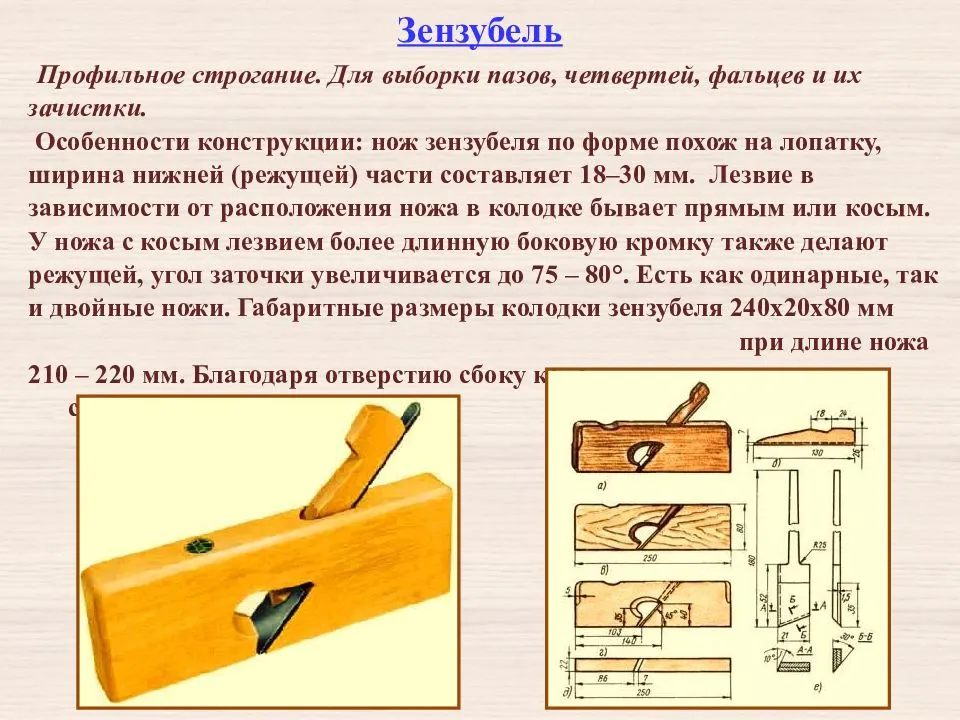

• Зензубель – он используется для выполнения пазов и четвертей с их последующей зачисткой. Ножи этого прибора по форме напоминают лопатки, а корпус оснащен особым отверстием для сброса стружки.
• Фальцгебель – применяется для зачистки и отборки четвертей, обладает ступенчатой подошвой.
• Горбач – его подошвенное основание имеет выпуклую форму, что очень удобно для работы с цилиндрическими, полукруглыми или вогнутыми поверхностями.

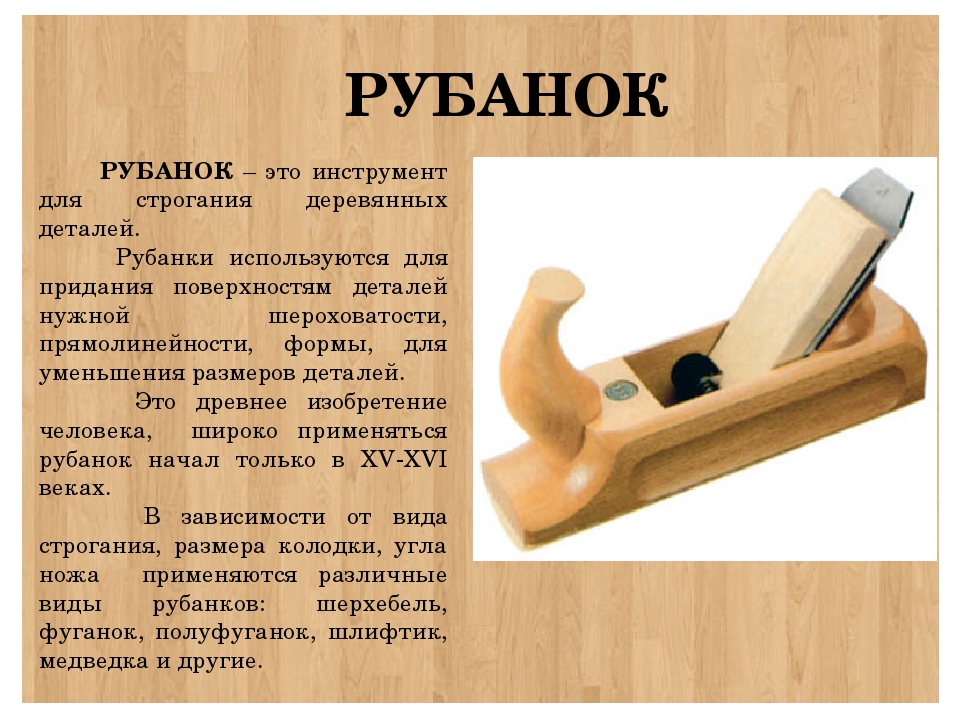

Что такое рубанок

Рубанки известны человечеству минимум две тысячи лет, именно такой возраст у самых древних этих инструментов, найденных в Помпеях. Не каждый прибор может похвастаться столь длительным использованием. Ручные механические рубанки по дереву популярны и в наши дни. Хотя многие предпочитают электроинструменты.

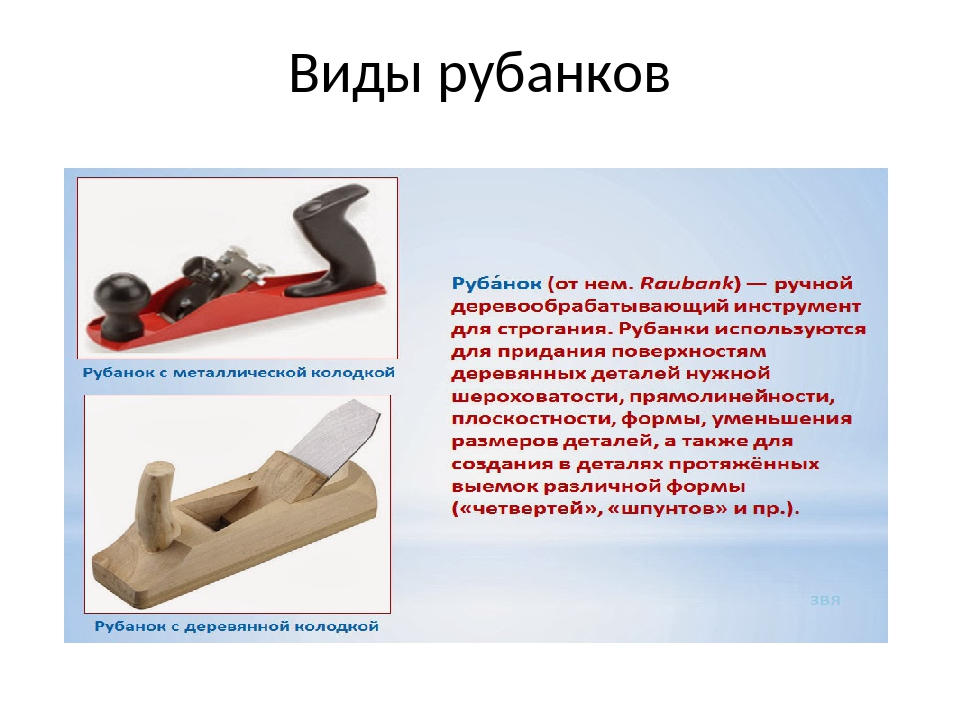

В целом, рубанок — это деревообрабатывающий инструмент для строгания. Результатом работы на нем является необходимая мастеру степень шероховатости поверхности деревянной детали, ее форма, прямолинейность, плоскостность. Также оборудование используется для уменьшения деталей в размерах. С его помощью создаются протяженные выемки совершенно разных форм.

Этот инструмент является базовым для обработки дерева, подходить к выбору рубанка следует вдумчиво и тщательно, ведь выбор огромен. Но вначале упомянем о безопасности во время столярных работ.

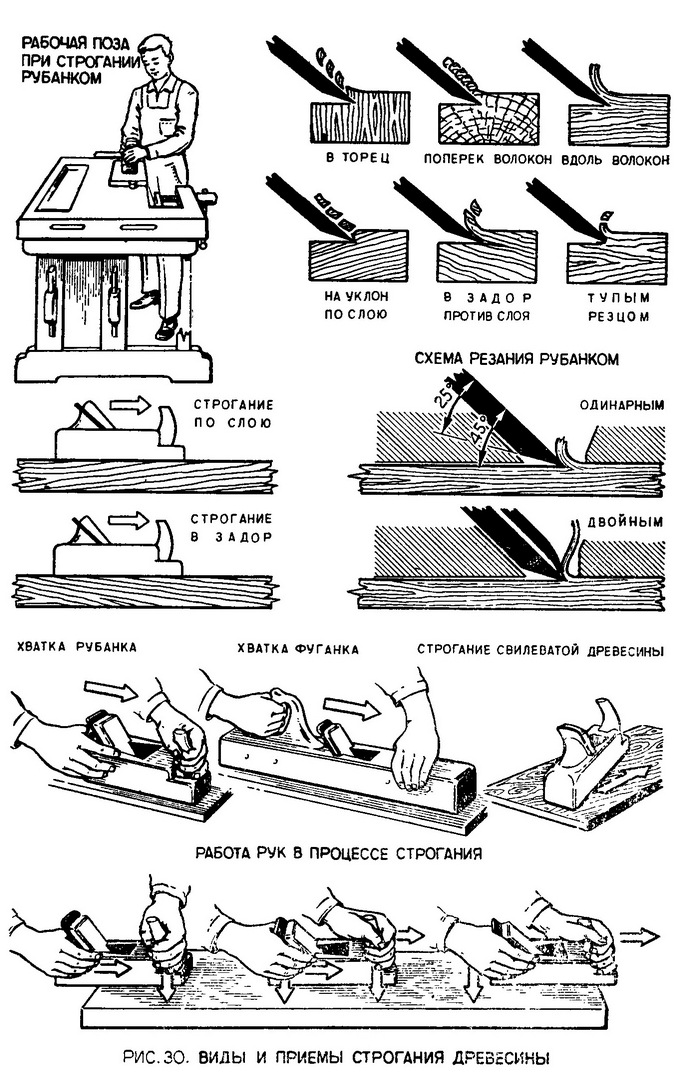

Как правильно работать ручным рубанком по дереву

Правила использования ручного инструмента в целом почти не отличаются от инструкции по эксплуатации электрорубанка. Перед работой приспособление внимательно осматривают на предмет дефектов и удостоверяются, что подошва не деформирована, а режущие части расположены параллельно по отношению к ней.

Сам процесс использования рубанка выглядит так:

1. Деревянную заготовку закрепляют в зажиме верстака и устанавливают поверх нее ручной инструмент.
2. Приспособление крепко берут руками за обе рукояти и начинают плавно и с равномерным нажимом продвигать по зафиксированной доске.
3. Корпус тела подают вперед вместе с инструментом, выставив вперед опорную ногу.

Как и при применении электрического рубанка, при выполнении сложных работ рекомендуется снимать слои древесины постепенно. Это позволит предотвратить грубые ошибки и застрахует от появления зацепов, горбов и углублений на поверхности доски.

Ручным рубанком удобно строгать небольшие узкие доски в малых количествах

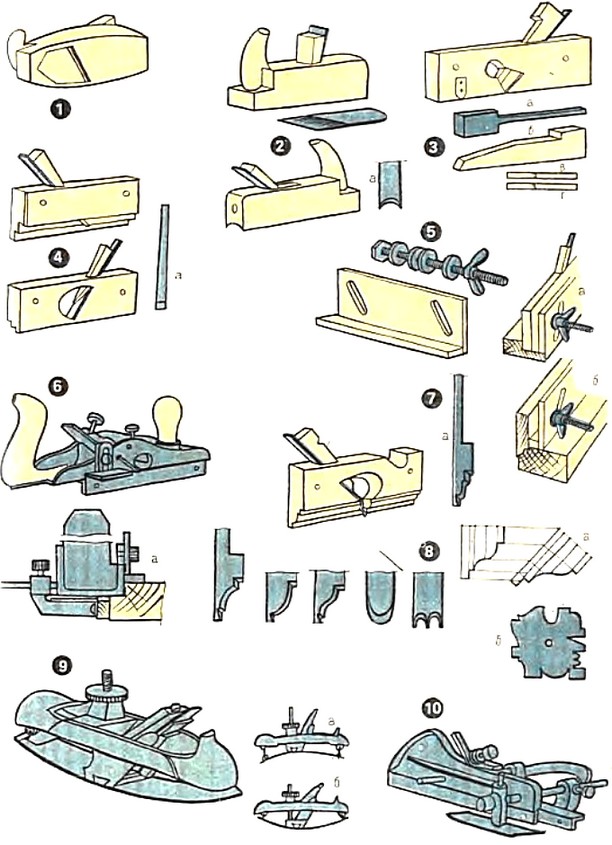

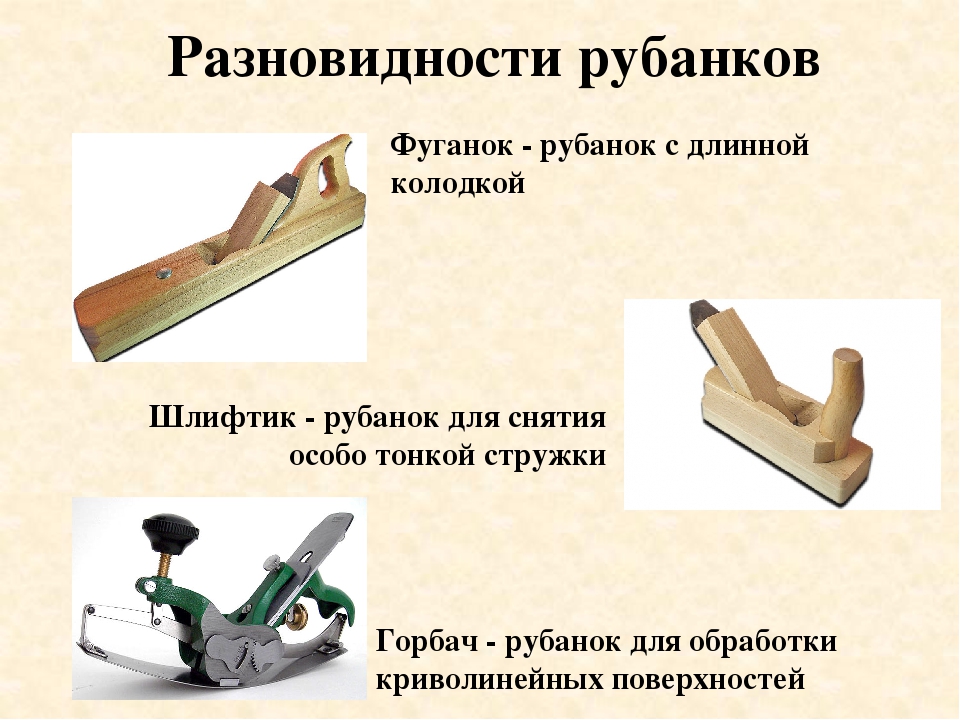

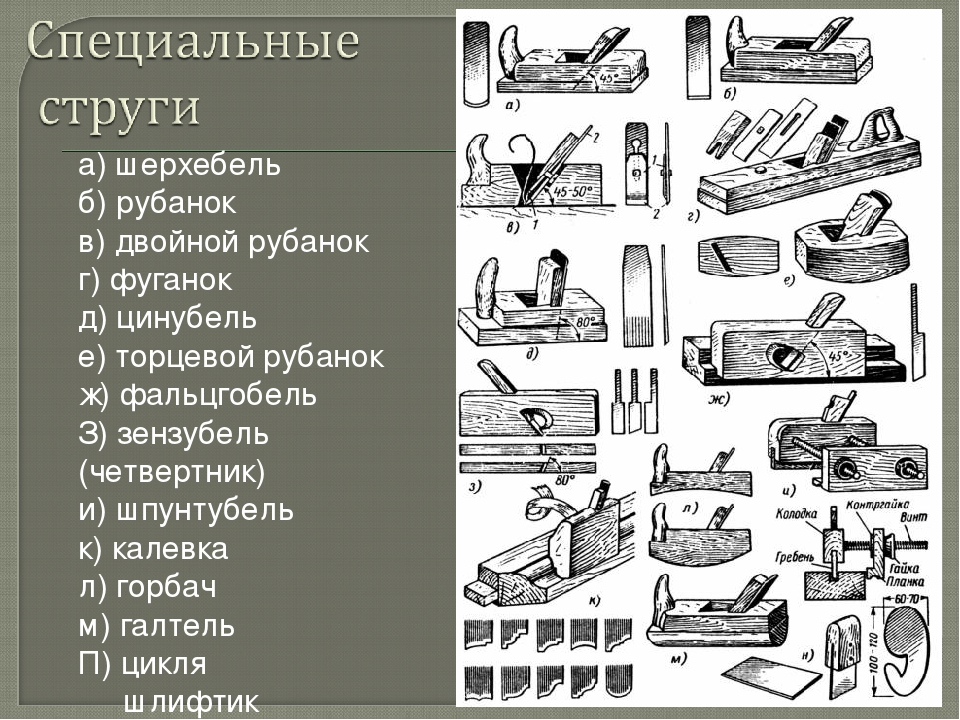

Разновидности [ править | править код ]

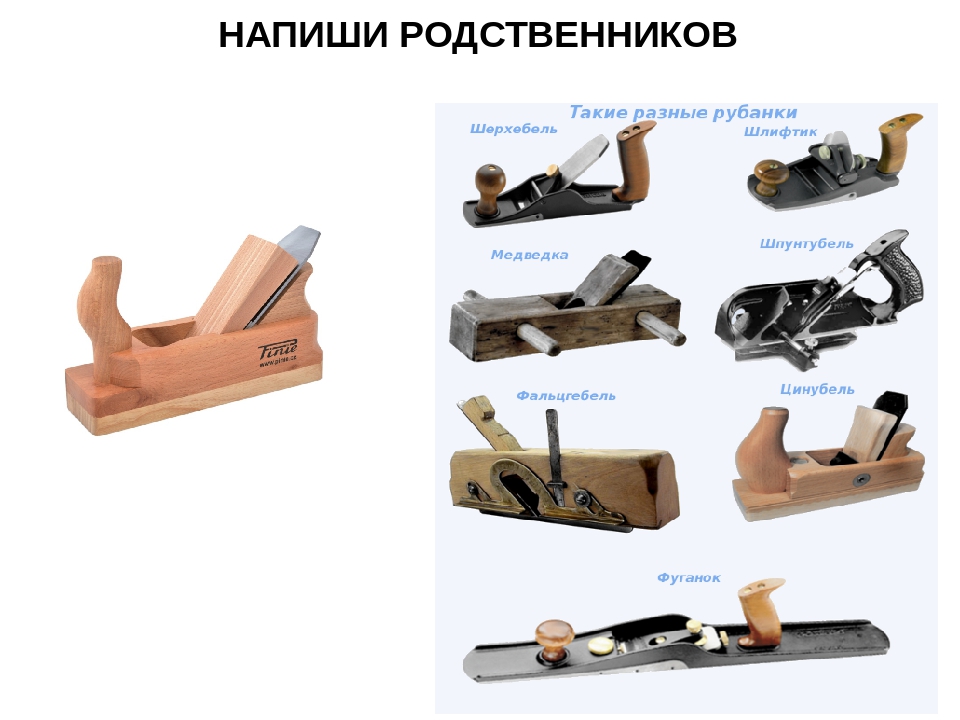

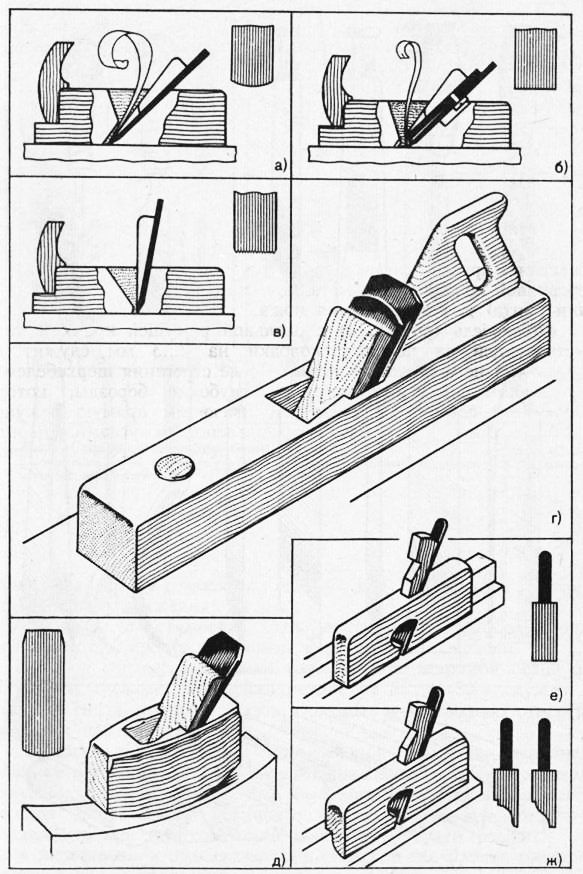

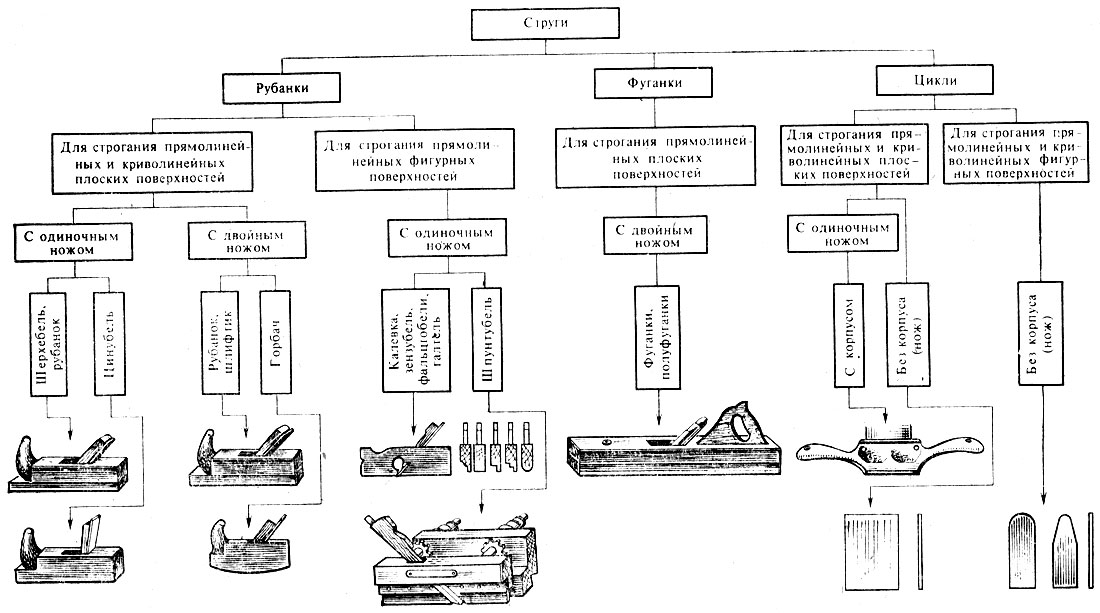

В зависимости от вида строгания (плоского, профильного), размера колодок, профиля и угла установки ножа различают следующие рубанки:

• Шерхебель — рубанок для грубого строгания с плоской подошвой колодки и закруглённым лезвием резца;
• Медведка (удлинённый с двумя ручками), одинарный и двойной рубанок со стружколомателем — для грубого строгания;
• Фуганок иполуфуганок (отличается большой длиной колодки) — для чистового строгания, строгания больших плоскостей под линейку и пригонки деталей;

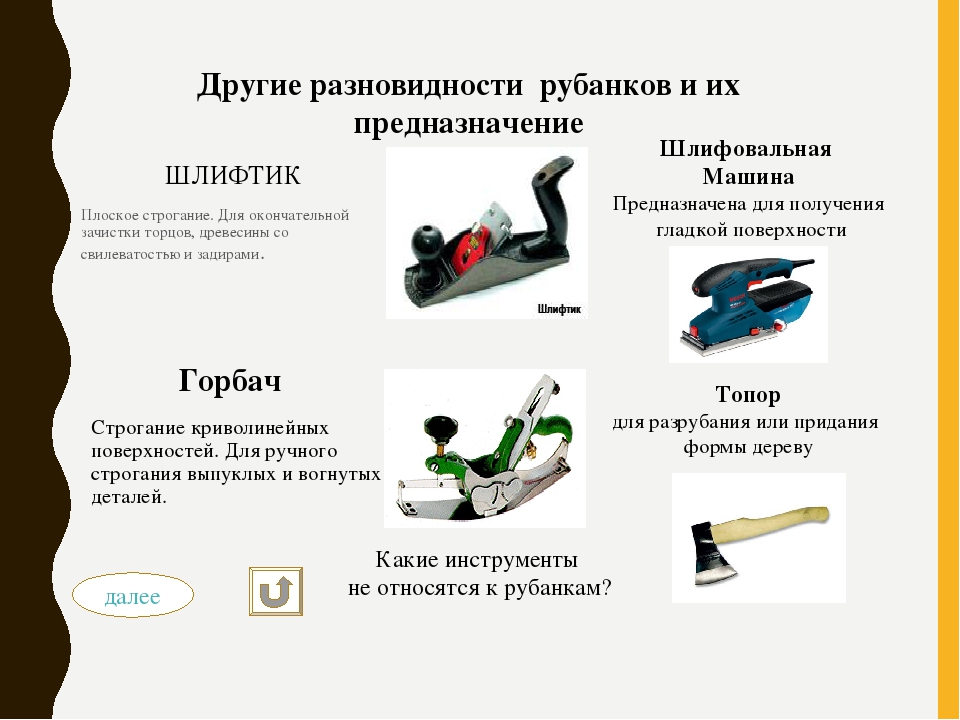

• Шлифтик — для особо чистого строгания, обычно имеет двойной нож (со стружколомом), поставленный под большим углом (50 градусов вместо обычных 45);
• Цинубель — для нанесения мелких дорожек на поверхностях деталей, предназначенных для склеивания;
• Отборник ,зензубель — для выборки четвертей;
• Фальцгебель — для зачистки четвертей;
• Шпунтубель — для выборки шпунта;
• Цикля — для циклёвки поверхностей (это отделочная операция перед нанесением грунтовок, принципиальное отличие от шлифовки в том, что шлифовка оставляет внутри древесины впрессованные частицы абразива, что негативно сказывается на последующем сцеплении с лаковыми покрытиями, циклёвка оставляет поверхность древесины чистой; среди недостатков циклёвки — чрезвычайная трудоёмкость операции, среди достоинств — ровная поверхность, и тонкость снимаемой стружки). Собственно, цикля не является рубанком, так как в простейшей форме представляет собой просто заточенную металлическую пластину и не имеет колодки (корпуса);
• Калёвка — для обработки фигурных кромок;
• Горбач ,Американка (с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).
• Штабгобель (штабгалтель) — для придания деталям закруглённой формы . Кромка ножа и подошва колодки штабгобеля имеет вогнутую форму, а галтели — выпуклую.
• Шуруп — по виду у́же чем шерхебель, служит для первоначальной обработки поверхностей древесины. Железный резец у этого рубанка-шурупа не прямой, а скруглённый, так что при строгании получаются плоские длинные желобки .
• Грунтубель — применяют для выстрагивания паза трапециевидного сечения поперёк волокон после того, как паз пропилен по бортам (краям) наградкой. Грунтубель состоит из колодки и вставленного сбоку резца в виде заострённого крючка. Резец закрепляют в колодке клином или винтом с барашком. Древесину из пропиленного паза часто выбирают долотом или стамеской, а грунтубелем зачищают только дно паза. .

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

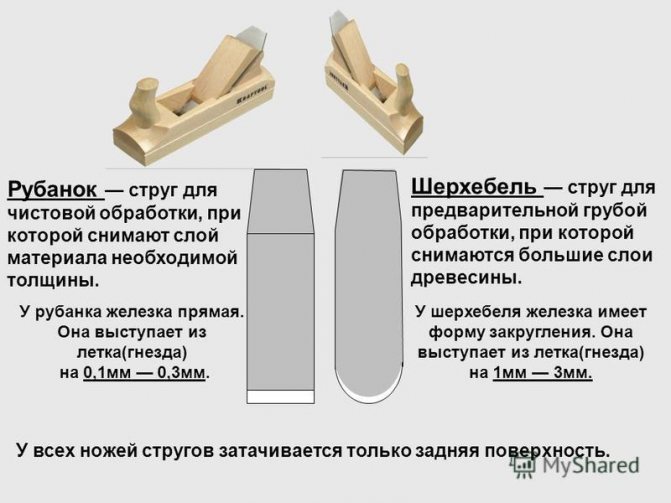

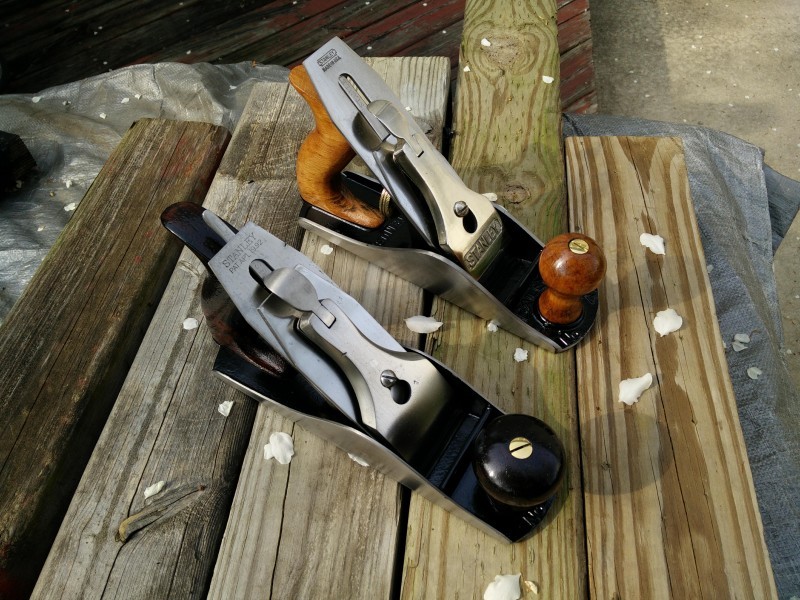

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие

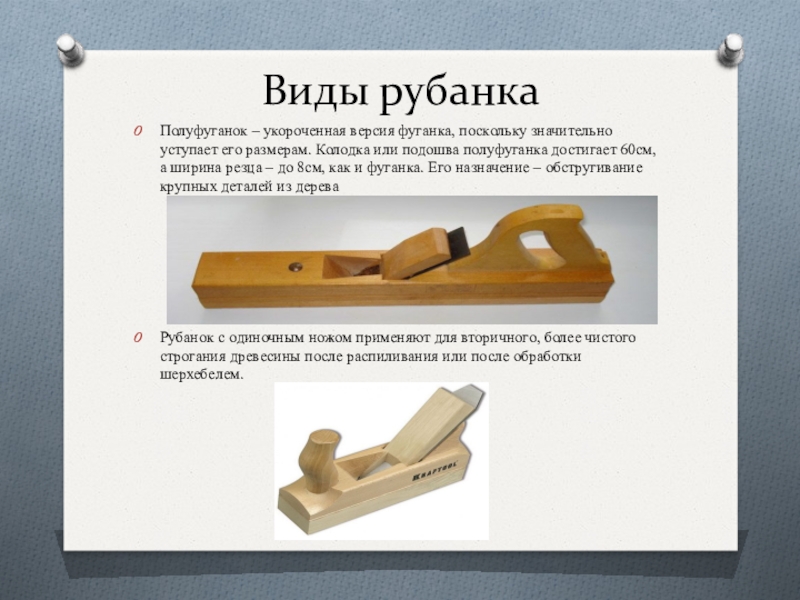

4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Вместо эпилога

Проведенным анализом рынка рассматриваемого инструментария установлено, что большинство позиций на нем занимают товары иностранного производства. Редкие модели от отечественных брендов способны проникнуть только в средний ценовой сегмент и то благодаря качественной технологии изготовления, устоявшейся еще с советских времен. Однако, иностранные бренды (даже из бюджетного сегмента) вполне могут похвастаться качеством исполнения и возможностью эффективного применения для большинства типовых столярных задач. Что же касается премиум-класса, то в нем представлены исключительно дорогие и надежные устройства, которые хоть и стоят немало, но полностью способны отрабатывать свою цену. Как яркий пример можно привести тот факт, что в премиум-классе практически не бывает моделей, выполненных из некачественной стали или тех, у которых нож требует частой заточки.

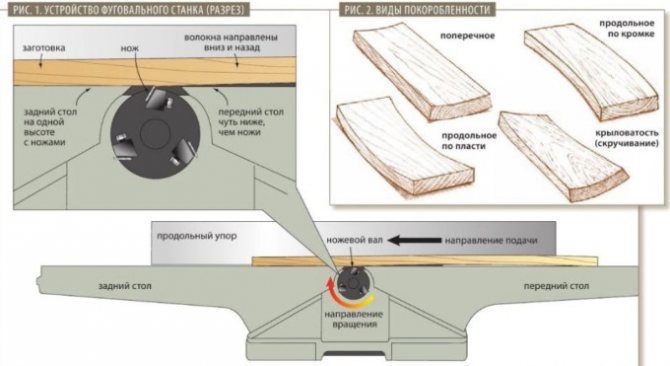

Принцип работы

Принцип работы фуговального станка заключается в следующем:

1. Задняя плита в процессе обработки деталей всегда остается неподвижной. Местоположение передней части рабочего стола настраивается оператором до требуемой высоты.
2. После включения станка электродвигатель направляет обороты к ножевому валу. В результате режущие элементы начинают вращаться.
3. Деревянная деталь прикладывается к направляющей линейке двумя руками и направляется на ножи. При работе с недорогими устройствами подавать заготовку необходимо вручную, что может привести к травмам. Современные станки оснащаются системой автоподачи заготовок. Она обеспечивает безопасность работы и увеличивает скорость подачи брусков.
4. После подачи заготовки вращающиеся лезвия снимают слой древесины, устраняя неровности, и создают плоскую чистовую базовую поверхность. Скорость обработки зависит от технологии строгания заготовки. Большая часть инструментов состругивает поверхности заготовок по-отдельности. Существуют приборы, способные обрабатывать 2 стороны деревянной детали одновременно.

Если в процесс обработки на бруске появляются волокна или мелкие частицы древесины, то нужно заточить лезвия. Если на обструганной плоскости присутствуют неровности, то рекомендуется отрегулировать расстояние между плитами и строгальным валом.

Особенности правильного выбора инструмента или что надо знать

Обычный ручной рубанок наверняка присутствует в арсенале среди инструментов у каждого мастера. Однако при необходимости его приобретения, надо знать некоторые особенности, которые помогут не только сэкономить средства, но еще и подобрать эффективный деревообрабатывающий прибор.

1. Подошва — первым делом надо осмотреть нижнюю часть инструмента, которая должна быть идеально ровной, гладкой и без видимых повреждений и сколов. Это касается всех разновидностей рубанков. Визуально определить максимальную ровность не получится, но если основание массивное, то даже незначительные неровности можно будет удалить при подготовке инструмента к работе
2. Нож — это рабочий элемент, от качества которого зависит не только эффективность работы, но еще и срок службы инструмента. Нужно выбирать такие модели, на которых ножи изготавливаются из инструментальной стали. Такой материал помимо того, что долго остается острым, он еще и не подвергается износу. Заводские рубанки имеют лезвие, которое фиксируется жестко к корпусу без каких-либо люфтов
3. Рукоятки — при выборе нужно взять инструмент в руки и опробовать его. Если ручки маленького размера, то лучше выбрать рубанок с большими рукоятками. Ведь от того, как удобно будет лежать рубанок в руке, зависит его применение и, соответственно, качество выполнения работ

Немаловажно уделить внимание вопросу о том, кто является производителем рубанков. Самыми популярными являются японские фирмы Sigma и Stanley, но есть и другие модели. Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент

Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент.

Фуганок или рубанок?

Похожие на слух названия инструментов объяснимы: оба предназначены для выравнивания поверхности заготовки. В чем разница?

Рубанок и фуганок отличаются принципом и качеством работы:

• Рубанок выполняет первичную подготовку поверхности. Он снимает верхний слой такой толщины, на которую настроено лезвие. Строгание инструментом убирает основные неровности, бугры, сучки. В конструкцию рубанка входят колодка и нож. Режущих элементов может быть два, тогда второе вслед за первым снимает более тонкую щепу, выравнивая поверхность. Финишной обточки рубанок не делает.
• Фуганок –  усовершенствованной конструкции. Он имеет более длинный и тяжелый корпус, позволяющий инструменту плотнее прижиматься к обрабатываемой поверхности. В инструмент встроены 2 лезвия, настроенные на чистовую фуговку.

Отличие от рейсмуса

В определении фуганка указано: для выравнивания поверхности заготовки из древесины и доведения ее до декоративно-чистого вида. Рейсмус нужен для переноса на изделие параллельных линий (см. фото). К работе ручным инструментом вопросов нет. Они возникают при сравнении электрических .

Работа стационарного оборудования одинакова у обоих видов: они снимают черновую кромку с древесины. Но суть разная:

• Фуганок снимает слой с доски, делает поверхность плоской, торцевую кромку  делает перпендикулярной к основной.
• Для создания строго параллельных плоскостей изделия нужен рейсмус, но оборудование обрабатывает только предварительно выровненное сырье.

Фуганок и рейсмус работают в связке: один подготавливает, другой – окончательно выравнивает. Но это в случае со станками.

Фуганок ручной и электрический выравнивает поверхность и кромки дочиста, а рейсмус служит для нанесения параллельных линий по заданному размеру.

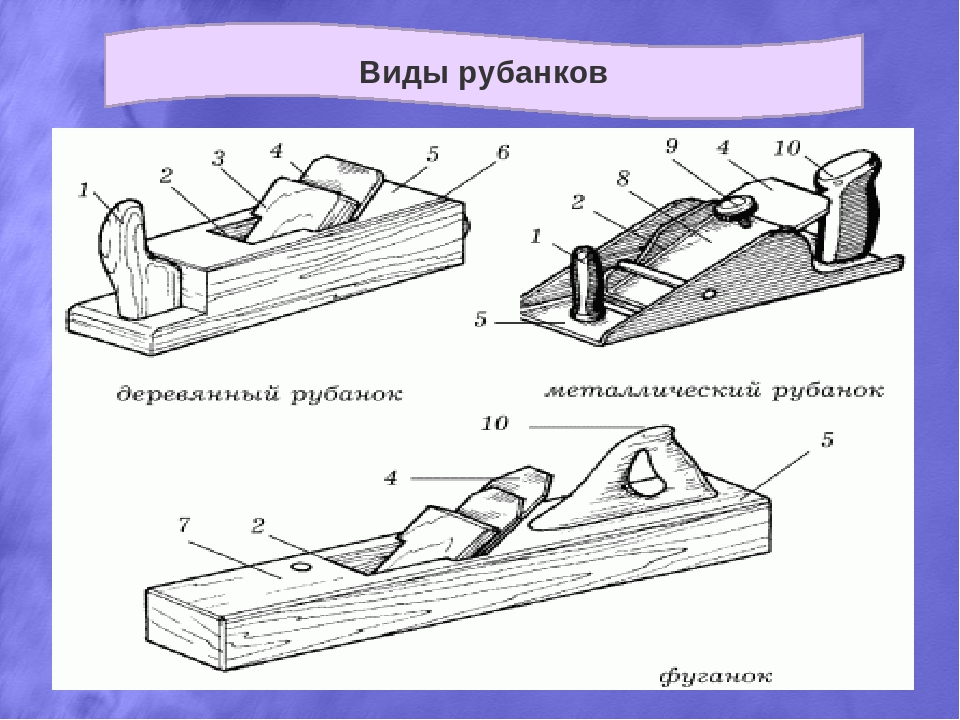

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

• Корпус из дерева или металла — колодка с подошвой
• Стальной нож, железко или резец — основной режущий элемент
• Клин
• Рукоятка

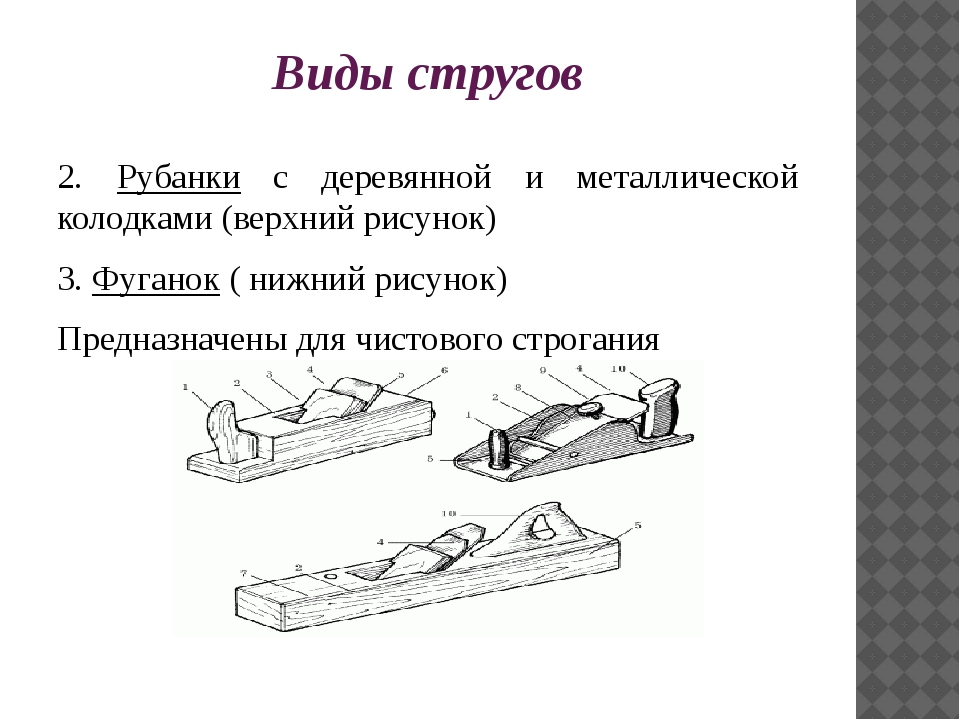

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Не пропустите: Устройство токарного станка по металлу – схема и основные узлы

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

Топор

Топор – это инструмент, который состоит из лезвия, сделанного из прочного металла (углеродной или хромистой стали), а также рукоятки, которая изготавливается из твердых пород деревьев. Существует несколько видов топоров, это: колуны (предназначены для колки дров), плотницкие топоры, топоры для рубки леса, универсальные и туристические топоры. Для столярно-плотницких работ больше всего подходят плотницкие топоры.

Основная рабочая часть топора состоит из лопасти и обуха, которые имеют отверстие для рукоятки. Край лопасти затачивается и исполняет роль рабочего лезвия, обух в свою очередь может использоваться, как кувалда или молот.

Угол насадки лопасти на топорище у плотницкого топора равняется практически 90 градусам, что отличает его от других видов топоров, имеющих аналогичный показатель в 80-85 градусов. Лезвия могут быть заточены как на одну сторону, так и на две, причем последний вариант считается более удобным и встречается чаще. Данный вид топоров достаточно легкий, его вес не превышает 1,5 килограмма.

С помощью плотницкого топора можно выполнять целый комплекс столярно-плотницких работ. Прежде всего, это первичная обработка древесины, которая включает удаление сучьев и коры с бревна или колоды, также топор используется для снятия верхнего слоя древесины. Плотницкий топор может быть полезен и при рубке дров небольших размеров.

Как сделать рубанок своими руками

Кстати, собрать рубанок по дереву несложно даже своими руками, и поэтому большинство мастеров предпочитают не связываться с моделями заводского изготовления и сразу же делают инструмент под себя. Нож инструмента и стружколоматель стоит покупать в строительном магазине, а для того, чтобы качество реза было на высоте, потребуется инструментальная сталь, которую не так-то просто найти в гараже или домашнем хозяйстве. В конструкции инструмента нож – это расходник, и поэтому его стоимость будет доступной для каждого человека.

Инструмент выпиливают из цельного бруска, на который следует заранее нанести разметку – косые и вертикальные линии. Далее следует просверлить центр заготовки и сформировать по углам четыре отверстия. От цельного бруска отпилите две щечки, и саму заготовку следует разрезать под углом на две неровные части. После щечки нужно приклеить к элементам основания, и когда просохнет клей, к нижней части конструкции следует приклеить подошву. В отверстие щечек вставьте металлический стержень, который будет играть роль опоры при зажиме лезвия клином. Так у вас получается самый простой рубанок своими руками. Останется лишь отшлифовать поверхности, выставить нож под требуемый угол и можно начинать работу.

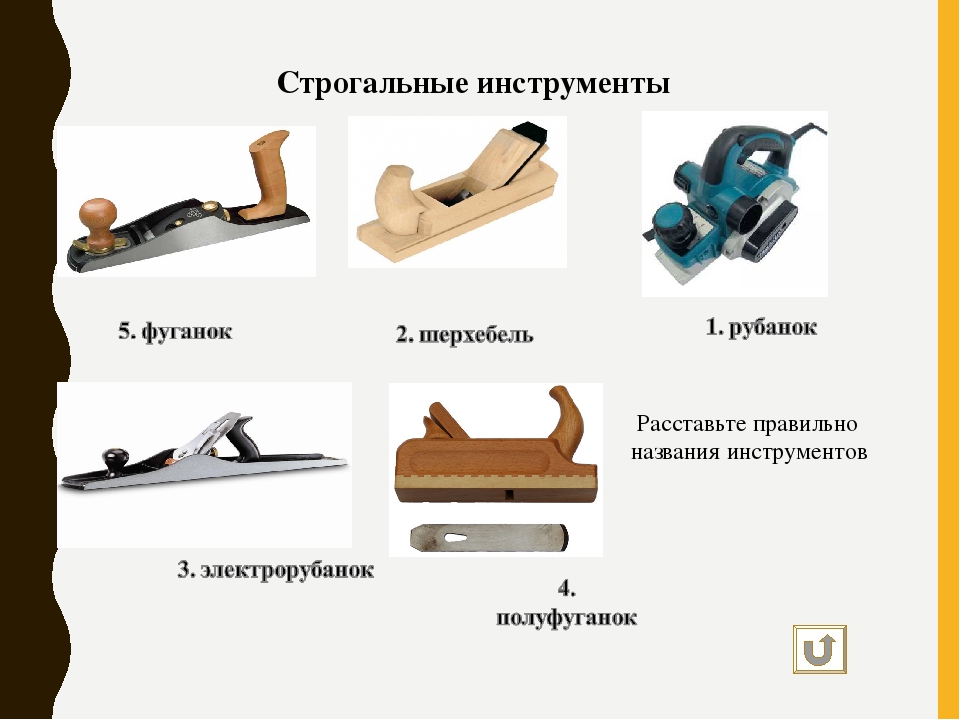

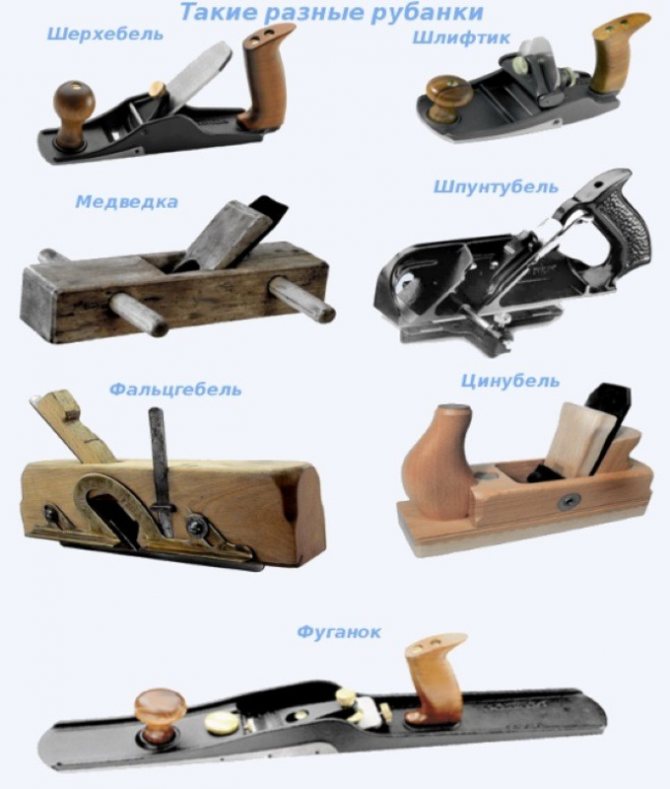

Виды ручных рубанков по дереву и их названия

Рубанок является одним из основных столярных инструментов и представлен множеством моделей. Простые приспособления предназначены для проведения черновых работ, другие применяются в финишной отделке. Перед выбором инструмента нужно изучить разновидности рубанков по дереву и их названия.

Одинарный

Одинарный ручной рубанок представляет собой простую конструкцию с прямым лезвием. Кромка ножа слегка закруглена, поэтому при обработке заготовки на поверхности последней не образуется канавок. Применяют приспособление в основном для строгания дерева после распила или использования топора.

Одинарный рубанок помогает убрать шероховатости, горбы и другие неровности на древесине

Двойной

Двойной рубанок по конструкции практически повторяет одинарный. Но его отличительной особенностью является дополнительный нож для ломания стружки в процессе строгания. Инструмент используют в финишной обработке заготовок, с его помощью можно добиться хорошей гладкости древесины и свести к минимуму последующее применение шкурки.

Двойным рубанком можно зачищать торцы заготовок от задиров и других неровностей

Шерхебель

Приспособление такого типа оснащено закругленными лезвиями, установленными под углом 45 градусов относительно боковой стороны подошвы. Обладает широким зазором для вывода стружки, подходит для быстрой грубой обработки древесины. Идеально гладкой поверхности не обеспечивает, зато позволяет строгать заготовки не только вдоль волокон, но и поперек.

После использования шерхебеля дерево дополнительно шлифуют от зазубрин и шероховатых мест

Фуганок

Фуганок обладает удлиненной колодкой и особенно эффективно снимает выступающие части заготовки. Применяется для обработки поверхностей с большой площадью. Режущая кромка инструмента при движении не затрагивает углубления, поэтому использовать его можно для чистовой шлифовки.

Эффективность фуганка в работе напрямую зависит от его длины, чем она больше, тем лучше

Цинубель

Рубанок такого типа оснащен одинарным ножом, лезвие которого со стороны, обратной фаске, покрыто мелкими насечками, образующими зубцы. В процессе строгания движущаяся кромка инструмента создает на поверхности дерева рифление.

Используют цинубель для грубой обработки заготовок перед финишной зачисткой. Также инструмент помогает подготовить к склеиванию элементы из твердой древесины, поскольку рифленые поверхности гораздо лучше сцепляются между собой.

Чаще всего цинубель используют вместе с другими разновидностями рубанков

Строгание плоского типа

Говоря о том, какой рубанок выбрать для строгания данного вида стоит отметить, что вышеназванная категория инструментов состоит из образцов, используя которые можно выполнить практически любую обработку изделия.

У всех рубанков, которые называют одинарными, и которые используются для быстрого выравнивания поверхности из древесины прямое лезвие дополнительно немного закруглено аккуратной кромкой.

После использования такого инструмента не останется никаких заусениц. Он используется обычно при необходимости чистового строгания любого предмета после завершения обработки грубого типа.

Посмотрев фото ручного рубанка можно увидеть что для финального выравнивания изделия часто используется торцовочная разновидность рубанков. У них основное лезвие, как правило, дублируется всегда ножом, использующимся для выполнения ломки стружки.
