Приспособление для заточки стамесок

Собираем точильный станок

Как ранее было отмечено, точилка должна обеспечить крепление инструмента под определенным углом. Для этого создается специальное приспособление. В большинстве случаев требуемый показатель составляет 25 градусов. В интернете встречается просто огромное количество чертежей по созданию заточного станка для стамески по дереву, при выборе стоит учитывать то, какая разновидность будет обрабатываться.

При рассмотрении, как сделать подобное приспособление следует уделить внимание нижеприведенным моментам:

  1. Начало сборки предусматривает создание основания из твердой древесины. При этом нужно оставлять запас.
  2. Следующий шаг заключается в создании шпунта, который выпиливается при помощи соответствующего резака.
  3. Далее проводится скос под углом 25 градусов, после чего деталь может фиксировать двухсторонним скотчем.
  4. Вертикальным скосом обеспечивается длина изделия 190 мм.
  5. Следующий шаг заключается в создании тележки. Пазовым диском создается выемка, в которой будет крепиться под требующимся углом обрабатываемая стамеска по дереву или долото.
  6. Также требуется прижим, для чего проделываются отверстия под винты посредине созданной заготовки. Выдерживается расстояние от каждого края 32 мм.
  7. Ручка приклеивается при применении специального клея, который может выдержать оказываемое воздействие.

Приспособление для заточки стамески по дереву обеспечивает надежную фиксацию, а также выдерживание требуемого угла заточки. За счет этого можно рассчитывать на высокую эффективность инструмента при его применении в самых различных условиях.

Контроль результатов заточки под микроскопом

Мы заточили несколько стамесок с помощью нашего приспособления и наждачной бумаги и последующей полировки на ремне с абразивной пастой, а затем отправили их в лабораторию, где сделали фотографии режущих кромок с помощью сканирующего электронного микроскопа.

Участок лезвия стамески, который затачивали на самодельном приспособлении, при 150-кратном увеличении. Под микроскопом можно разглядеть следы царапин, не исчезнувшие даже после доводки и полировки. Эта стамеска заточена на специальном дорогом оборудовании, с увеличением в 150 раз. Царапины располагаются перпендикулярно режущей кромке и менее заметны. Острота стамески практически одинакова.

Один из этих образцов показан на левом фото. Для сравнения заточили еще одну стамеску на специальном высокоточном оборудовании и также отполировали режущую кромку. Этот образец представлен на правом фото.

Вывод: наш примитивный метод заточки обеспечивает очень похожий результат при значительно меньших затратах.

Угол заточки стамески

Наклон фаски лезвия стамески зависит от вида работ, для которых она предназначена. Обычно его величина лежит в интервале 25±5º. Это значение нормируется ГОСТ 1184-80, но на практике может немного отличаться в ту или иную сторону. Как правило, угол, под которым необходимо заточить лезвие стамески, напрямую связан с его толщиной: толстые лезвия обычно имеют более крутой скос.

Для выполнения долбежных работ с помощью киянки фаску необходимо заточить под углом 27÷30º. Более крутой наклон предотвращает повреждение режущей кромки при приложении к стамеске значительных ударных усилий. Если у вас дома единственная стамеска, то ее лучше заточить со скосом около 25º — это подходит для выполнения большинства столярных работ. А вот для аккуратной подрезки со снятием тонкой стружки инструмент придется заточить на 20÷22º. Скос режущей кромки по отношению к плоскости фаски обычно составляет около 5º.

Техника выполнения заточки своими руками

Относительно того, как в домашних условиях наточить стамеску используется определенный алгоритм, который определяется точной последовательностью выполнения работы:

  1. Подготовка.
  2. Формирование угла заточки.
  3. Обработка резца.
  4. Итоговая полировка.
  5. Доводка.

Если придерживаться точно указанного плана, то можно наточить стамеску уголок, плоскую, округлую и любую другую.

Подготовительный этап

Затачивание стамески, долота, ножа стругов начинается со шлифовки поверхности фаски. После проведения данной процедуры на металле не должно быть никаких сколов, раковин, засечек или царапин.

При этом затачиваемая поверхность должна точно выставляться под нужным углом в продольном и поперечном положении. Обычно для этого используется самодельный инструмент-зажим, который изготовлен из нескольких брусков.

Правка под углом и создание фаски

Лезвие нужно зафиксировать под углом 25°. Далее производится правка скосов фаски. Если присутствует серьезное изменения в геометрии, то в качестве инструмента для коррекции стоит выбирать точильный станок. Если требуется незначительная коррекция, то работу можно произвести следующим образом:

  1. Обработать фаску с помощью абразивного бруска. Следует повторять наклоны лезвия в продольном и поперечном положении.
  2. Далее проводится тест на соблюдение геометрической точности кромки фаски – линии должны располагаться строго под прямым углом относительно полотна.
  3. Потом осуществляется финишная обработка для улучшения режущих свойств.

На данном этапе правка фаски может считаться завершенной.

Особенности обработки резца

Резец для заточки стамесок нужно обрабатывать в соответствии с такими рекомендациями:

  • В первую очередь подготавливается плоская часть режущего полотна. Двигаться нужно постоянно по одной и той же траектории вдоль всей длины камня.
  • Следующим этапом станет смена положения лезвия – обрабатывается основная часть, которая непосредственно используется в процессе резьбы дерева.
  • Если на полотне остаются заметные засечки от крупного абразива, стоит начать обработку на камне со средней зернистостью.
  • Когда производится финишная заточка фаски, то необходимо определить 2 мм в центре резца. Эта зона затачивается под углом в 5-7°. Достаточно всего несколько точных движений.

Если производится серьезная коррекция не только относительно остроты полотна, но и удаление дефектов целостности, то заточка занимает 1 часа.

Финишная полировка

Финишная полировка может производиться несколькими способами с применением разных вариантов материала:

  1. кожаная полоска (ремень) с использованием специальной пасты;
  2. деревянная поверхность, обработанная моющим средством для посуды;
  3. войлочный круг для полировки с использованием полировочной пасты.

Выбор осуществляется в соответствии с наличием конкретного набора полировочных приспособлений.

Выполнение доводки

При необходимости производится доводка лезвия. Можно сделать это посредством использования абразива с зерном 600 мкм. Достаточно всего нескольких движений, чтобы сделать металлическую часть идеальной по форме и остроте

В данном процессе важно осуществлять движения только в одном направлении, чтобы не нарушать уже заданные параметры наклонов фаски, не повредить поверхность метала

Заточка стамески в домашних условиях занимает всего 10 минут времени, если нет проблем с целостностью лезвия. В противном случае придется дополнительно устранять мелкие дефекты с поверхности режущей части инструмента

В процессе заточки важно правильно выставить угол фаски и следовать заданной геометрии режущего полотна до самого конца

Изготовление приспособления для заточки

Показанное на рисунке приспособление подходит для стамесок и лезвий рубанков длиной не менее 75 мм с углом заточки 25°. Вы можете сделать несколько таких приспособлений для заточки под другими углами.

Элементы составляющие приспособление для заточки

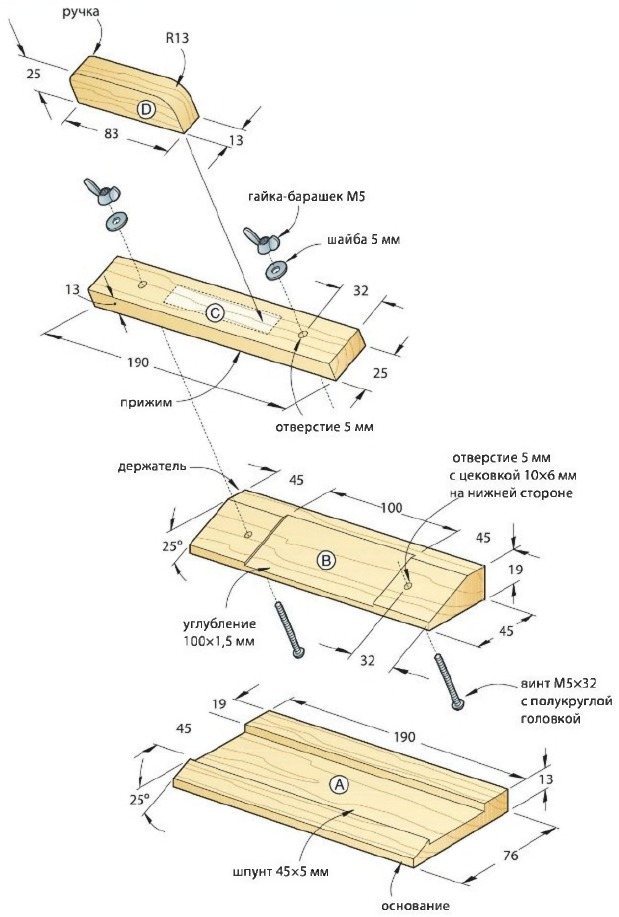

Сначала из твердой древесины, например кленовой, выпилите основание (А) с припуском по длине. Заготовка должна иметь размеры около 13x76x255 мм. Установите в пильный станок пазовый диск и выпилите шпунт глубиной 5 и шириной 45 мм на расстоянии 19 мм от заднего края. Затем установите диск для продольного пиления и наклоните его на угол 25°. Двухсторонним скотчем прикрепите заготовку к несущей доске, сделанной из обрезка, размеры которого должны быть больше заготовки. Расположите эту сборку и спилите скос на заготовке. Верните диск в вертикальное положение и опилите заготовку до окончательной длины 190 мм.

Изготовление основания приспособления для заточки

Изготовление основания приспособления для заточки

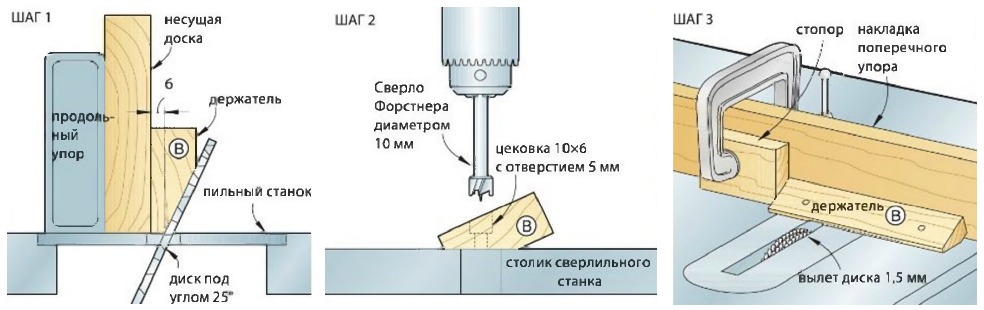

Из заготовки размером 19x45x255 мм сделайте держатель (В). Наклоните пильный диск на угол 25° и, прикрепив держатель к несущей доске, опилите скос. Установите диск в вертикальное положение и опилите держатель до длины 190 мм. Просверлите с нижней стороны два отверстия с цековками (дополнительное углубление под головку винта или гайки) для установки винтов. Центры отверстий располагаются на расстоянии 32 мм от концов держателя. Сначала сделайте цековки, а затем просверлите в центре каждой из них 5-миллиметровое отверстие. Установите в пильный станок пазовый диск и с помощью поперечною (углового) упора сделайте углубление шириной 102 и глубиной 1,5 мм. Это углубление поможет закрепить затачиваемые инструменты под прямым углом к рабочей поверхности.

Изготовление держателя приспособления для заточки

Выпилите прижим (С), и просверлите отверстия для винтов. Расположите отверстия на расстоянии 32 мм от концов прижима посередине его ширимы. Сделайте ручку (D) и приклейте ее к прижиму. Когда клей высохнет, соберите приспособление, добавив винты, шайбы и гайки-барашки. Нанесите немного восковой пасты в шпунт основания, чтобы держатель легко двигался из стороны в сторону.

Процесс выполнения заточки с помощью приспособления

Возьмите затупившуюся стамеску. Положите приспособление на лист наждачной бумаги зернистостью 100 единиц. Вставьте лезвие стамески фаской вниз в держатель (В) под прижим (С). Выровняйте лезвие вдоль края углубления в держателе так, чтобы фаска касалась наждачной бумаги. Плотно затяните гайки-барашки, чтобы зафиксировать стамеску. Теперь лезвие установлено перпендикулярно рабочей поверхности, и его кончик чуть выступает за нижнюю сторону основания.

Вы можете закрепить стамеску у любого края углубления в приспособлении. Необходимо только выровнять ее по этому краю и убедиться, что фаска стамески плотно прилегает всей поверхностью к рабочей поверхности — листу наждачной бумаги.

Начав заточку, вы увидите след на наждачной бумаге. Периодически смещайте приспособление, чтобы работать на нетронутом участке наждачной бумаги. Прижимая приспособление, вы не даете листу бумаги сдвигаться.

Поставьте приспособление так, чтобы его основание и фаска лезвия опирались на наждачную бумагу. Одной рукой придерживайте край листа, а другой возьмитесь за держатель (B). Отодвиньте держатель вместе со стамеской от себя, прижимая фаску к бумаге. Затем снова верните к себе, немного ослабив нажим. Сделав несколько таких движений, снимите держатель с основания и осмотрите фаску лезвия

Неважно, затачивается новая стамеска или старая, — задачи одни и те же. Нужно, чтобы вся фаска равномерно покрылась тонкими рисками, параллельными режущей кромке

Если для этого требуется сделать еще несколько движений, передвиньте немного основание приспособления, чтобы использовать нетронутый участок листа. Выньте стамеску из приспособления, прижмите ее к наждачной бумаге верхней плоскостью (спинкой) и сделайте несколько движений из стороны в сторону. И снова та же цель — добиться равномерного рисунка, образованного тонкими рисками.

Уже после нескольких движений по бумаге зернистостью 100 грит следы заводской обработки начинают исчезать. Продолжайте работу на том же листе бумаги до тех пор, пока вся фаска не приобретет равномерную матовость. Прежде чем перейти на более мелкий абразив, отшлифуйте на той же бумаге обратную сторону лезвия (спинку). Это необходимо для максимальной остроты режущей кромки и снятия заусенцев, которые могли образоваться.

Многие новые стамески имеют вогнутую фаску, и для того, чтобы она стала плоской, приходится иногда затратить несколько больше времени и усилий. Постепенно уменьшая зернистость наждачной бумаги, повторяйте эти действия с обеими гранями лезвия, чтобы они обрабатывались одинаково. Используйте лупу для исследования поверхности, чтобы определить, когда следует переходить на более мелкий абразив.

Конечно, вы можете и дальше уменьшать размер зерен абразива вплоть до 2000 грит, но можно остановиться и на 600 и начать доводку режущей кромки. Стамеска будет достаточно острой, чтобы справиться с любой столярной задачей.

Изготовление приспособления для заточки

Показанное на рисунке приспособление подходит для стамесок и лезвий рубанков длиной не менее 75 мм с углом заточки 25°. Вы можете сделать несколько таких приспособлений для заточки под другими углами.

Элементы составляющие приспособление для заточки

Сначала из твердой древесины, например кленовой, выпилите основание (А) с припуском по длине. Заготовка должна иметь размеры около 13x76x255 мм. Установите в пильный станок пазовый диск и выпилите шпунт глубиной 5 и шириной 45 мм на расстоянии 19 мм от заднего края. Затем установите диск для продольного пиления и наклоните его на угол 25°. Двухсторонним скотчем прикрепите заготовку к несущей доске, сделанной из обрезка, размеры которого должны быть больше заготовки. Расположите эту сборку и спилите скос на заготовке. Верните диск в вертикальное положение и опилите заготовку до окончательной длины 190 мм.

Изготовление основания приспособления для заточки

Изготовление основания приспособления для заточки

Из заготовки размером 19x45x255 мм сделайте держатель (В). Наклоните пильный диск на угол 25° и, прикрепив держатель к несущей доске, опилите скос. Установите диск в вертикальное положение и опилите держатель до длины 190 мм. Просверлите с нижней стороны два отверстия с цековками (дополнительное углубление под головку винта или гайки) для установки винтов. Центры отверстий располагаются на расстоянии 32 мм от концов держателя. Сначала сделайте цековки, а затем просверлите в центре каждой из них 5-миллиметровое отверстие. Установите в пильный станок пазовый диск и с помощью поперечною (углового) упора сделайте углубление шириной 102 и глубиной 1,5 мм. Это углубление поможет закрепить затачиваемые инструменты под прямым углом к рабочей поверхности.

Изготовление держателя приспособления для заточки

Выпилите прижим (С), и просверлите отверстия для винтов. Расположите отверстия на расстоянии 32 мм от концов прижима посередине его ширимы. Сделайте ручку (D) и приклейте ее к прижиму. Когда клей высохнет, соберите приспособление, добавив винты, шайбы и гайки-барашки. Нанесите немного восковой пасты в шпунт основания, чтобы держатель легко двигался из стороны в сторону.

Реставрация рукоятки

Износу подвержена также и рукоятка. Именно поэтому часто работы предусматривают их восстановление. Среди особенностей отметим следующее:

  1. Прочность крепления может быть восстановлена за счет применения клеящего состава.
  2. Часто этот элемент изготавливается их дерева, поэтому с обработкой не возникает трудностей. А вот пластиковую рукоятку практически не восстановить.

Приведенная выше информация указывает на то, что многие работы можно провести самостоятельно. За счет этого можно исключить вероятность задерживания процедуры обработки дерева стамеской. Самодельные приспособления, как правило, практически ничем не уступают специальным, за исключением скорости снятия металла с режущей кромки.

Контроль результатов заточки под микроскопом

Мы заточили несколько стамесок с помощью нашего приспособления и наждачной бумаги и последующей полировки на ремне с абразивной пастой, а затем отправили их в лабораторию, где сделали фотографии режущих кромок с помощью сканирующего электронного микроскопа.

Участок лезвия стамески, который затачивали на самодельном приспособлении, при 150-кратном увеличении. Под микроскопом можно разглядеть следы царапин, не исчезнувшие даже после доводки и полировки. Эта стамеска заточена на специальном дорогом оборудовании, с увеличением в 150 раз. Царапины располагаются перпендикулярно режущей кромке и менее заметны. Острота стамески практически одинакова.

Один из этих образцов показан на левом фото. Для сравнения заточили еще одну стамеску на специальном высокоточном оборудовании и также отполировали режущую кромку. Этот образец представлен на правом фото.

Вывод: наш примитивный метод заточки обеспечивает очень похожий результат при значительно меньших затратах.

Угол заточки стамески

Углы заточки стамески подбираются на основе следующих принципов:

  • тупые углы применяются для обработки твёрдых сортов древесины;
  • чем больше угол, тем хуже качество и точность резки;
  • острые углы заточки позволяют ускорить процесс обработки, но при этом вырастает риск появления сколов лезвия, затупления;
  • затачивание следует проводить без изменения углов наклона полотна, так как равенство углов или линейность поверхностей приведёт к непригодности инструмента;
  • углы фаски, режущей кромки можно посмотреть в соответствующей таблице в ГОСТ 1184-80.

Оптимальными углами заточка являются от 200 до 300. Угол между кромкой и фаской должен составлять не более 50.


Правильный угол заточки

Самодельное приспособление для заточки не уступает дорогим и сложным

Есть огромный выбор средств для заточки инструментов, начиная от натуральных, синтетических и алмазных брусков и камней, и заканчивая специальными электрическими точильными станками горизонтального и вертикального типа. Однако простая наждачная бумага имеет несколько преимуществ перед всеми этими средствами. Она эффективно стачивает металл, обеспечивает плоские грани и стоит очень мало.

Самодельное приспособление для заточки стамески

Для достижения лучших результатов используйте черную наждачную бумагу для мокрой и сухой шлифовки с абразивом из карбида кремния. Зерна карбида кремния тверже других абразивов, которые используются в производстве шлифовальных бумаг, таких как оксид алюминия или гранат, поэтому лучше стачивает сталь и дольше служит. Запаситесь листами бумаги с постепенно уменьшающимся размером зерен (100, 150, 220, 320, 400 и 600 единиц), и теперь вы снова сможете сделать острыми все ручные инструменты в вашей мастерской.

Для окончательной доводки режущих кромок понадобится немного мелкого абразивного порошка. Можно использовать бытовые чистящие смеси, состоящие из щавелевой кислоты, полевого шпата и соды.

Бытовые чистящие смеси, содержащие абразивные элементы

Для работы требуется твердая и ровная поверхность, например, кусок МДФ-листа, на которую кладут листы бумаги. Если поверхность слишком гладкая, например, стекло или пластик, и наждачная бумага начинает скользить — смочите ее водой. Хотя это и не обязательно, вы сможете лучше оценить результат работы с помощью увеличительного стекла.

Большинству из нас трудно оценить качество заточки, не прибегая к помощи увеличительного стекла. Эта простая лупа с восьмикратным увеличением не загораживает свет, и вы можете четко увидеть все недостатки.

И, наконец, так как при заточке на наждачной бумаге очень важно точно выдержать угол наклона лезвия, используйте несложное, но прочное и надежное приспособление из твердой древесины, которое позволяет уверенно контролировать весь процесс заточки. При работе с ним лезвие удерживается точно под заданным углом, не наклоняясь из стороны в сторону, и фаска получается идеально плоской

В месте с тем приспособление для заточки позволяет выполнять движения из стороны в сторону, чтобы не допустить износа абразивной бумаги на одном участке. Перед тем как начать заточку, сделайте себе такое же приспособление.

Как заточить полукруглую стамеску?

Для коррекции столярного инструмента с полукруглым резцом применяют деревянный брусок с краем, повторяющим его форму.

  • кремниевый брусок;
  • заготовка из дерева;
  • абразивный порошок;
  • наждачка с зернистостью 400, 800, 1000, 2000 мкм;
  • кусок кожи для полировки.
  1. Смачивают кремниевый брусок в мыльном растворе. Далее приступают к работе, выполняя движения в стороны, прижав фаску к оселку под нужным углом до образования заусенца.
  2. Далее в ход идет деревянный брусок с закругленным краем, который оформлен наждачной бумагой. В процессе обработки меняют абразив на аналог с мелким номиналом.
  3. В конце процесса полируют и правят режущую кромку с применением кожи.

Если правильно заточить стамеску, обеспечив соответствующий угол фаски, улучшается качество работы столяра. Притом от остроты рабочей поверхности зависит не только точность среза, но и уровень производительности труда мастера по дереву.

Читать также: Аккумуляторы для китайских шуруповертов 18 вольт

Есть одно верное правило: острое лезвие намного безопаснее тупого. Это верно! Правило касается не только изготовления острых краев стамески, но и других столярных и, даже кухонных приспособлений. Поэтому, прежде всего, нужно, чтобы заостренный край стамески регулярно чистили хотя бы пару раз в год. Если инструмент активно используется в работе, необходимо проводить чистку гораздо чаще.

Начальный этап

Даже набор новеньких, еще не использованных в работе, стамесок, не может быть пригодным для того, чтобы начать с ними работать. Даже, несмотря на то, что острыми они остаются очень долго, вы должны знать, как заточить стамеску правильно. Ведь от этого зависит качество выполненной работы.

Если столярная принадлежность немного состарилась, имеет немного неровных краев или ржавчину, тогда можете это подкорректировать с помощью шлифовального круга. Аккуратно придерживайте фаски стамески с дефектами возле шлифовального круга, чтобы избавиться от крупных задир и ржавчины.

Для работы нужен трех уровневый камень для заточки – самый маленький, начинающий и средний, чтобы добиться большей остроты стамески. Точильные камни можно приобрести в хозяйственных или садовых магазинах, их довольно-таки часто применяют для заточки кухонных ножей. Купленный вами камень должен идти со смазкой, или приобретите ее отдельно. Отметим:

  • Не используйте водяную смазку для масляных камней. Для них нужно покупать специальные средства в строительных магазинах;
  • Водные камни предпочитают в качестве смазки воду. Их необходимо замочить в обычной воде на несколько минут, после чего их можно использовать. Такой способ достаточно распространен в Японии.

Теперь необходимо подготовить камни соответствующим образом. Обычно к таким камням идет инструкция. Также инструкцию пишут и на масляных смазках.

Станок для заточки стамесок

Различные модели станков и приспособлений для заточки стамесок представлены в специализированных магазинах Москвы и других городов. Так как устройство предусматривает простую конструкцию, нередко изготавливают снаряжение для коррекции остроты столярного инструмента своими руками.

Чтобы смастерить самодельную точильную установку, выполняют заготовку для основания с габаритами 13х76х255 мм. Далее предстоит работа в следующей последовательности:

  1. Отходя от задней линии заготовки на 19 мм, выпиливают шпунт 5х45 мм. Для этого применяют устройство с резаком для формирования пазов.
  2. С использованием диска для продольной резки оформляется скос под углом 25°.
  3. Заготовка фиксируется на базовой поверхности. Для этих целей чаще всего применяют двусторонний скотч.
  4. Выполняют вертикальный срез, чтобы задать финишную длину приспособления для заточки стамесок, величина изделия составляет 190 мм.


Станок для заточки стамесок Чтобы соорудить держатель тележки, используют заготовку с габаритами 19х45х255 мм:

  • на заготовке оформляют скос под углом 25°;
  • вертикально обрезают в пределах длины 190 мм;
  • на нижней поверхности, отходя от обоих краев на 32 мм, сверлят 2 отверстия;
  • с помощью пазового диска формируют выемку 102х1,5 мм для фиксации стамески.

Далее выпиливают прижим, на выделенном участке посередине заготовки на расстоянии 32 мм от каждого края сверлят отверстия под винты. Затем ручку приклеивают к прижиму. Финальная сборка конструкции выполняется после полного высыхания фиксирующего состава.

Для нормального функционирования станка шпунт основания обрабатывается с помощью воскового состава. Это также способствует оптимизации уровня скольжения держателя.

Преимущества самодельных приспособлений

В качестве исходного материала для производства рабочих элементов станков применяют оселки из алмаза и синтетики, минералы и т. д. На большой объем работ рассчитаны электрические приспособления горизонтальной либо вертикальной конструкции. Но следует отметить, что технически для заточки стамесок достаточно наждачной бумаги. Это простейший и наиболее дешевый вариант точильного материала, обладающий при этом высокой эффективностью.

Существует и дополненный вариант, превосходящий по сложности самодельную конструкцию. В нем держатель с зажимным винтом перемещается по роликам полки, установленной в скобе. Под ним расположен абразивный брусок. Данный вариант имеет два основных отличия от самодельного приспособления. Во-первых, стамеска перемещается не поперечно, а продольно основанию. Во-вторых, абразивный материал расположен не снаружи, а установлен внутри основания. Однако последний используется не по всей длине.

Что касается самодельных устройств, они, как и фирменные, обеспечивают правильную заточку резцов по дереву при меньшей стоимости. К тому же можно создать своими руками приспособление с требуемыми размерами и конструкцией.

Наконец, ручной метод заточки считают более простым, а работы с использованием станков без соответствующего опыта и навыков могут привести к повреждению инструмента.
