Виброплита своими руками: изготовление изделий из мотоблока и другие, принцип работы, видео и фото

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

  • Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
  • Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.
  • Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

  • массой;

  • способом питания и мощностью;

  • вибрационным усилием;

  • размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

  • мощностью;

  • расходом горючего или электроэнергии;

  • частотой и амплитудой вибрации;

  • скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

  1. Легкие (до 75 кг).

  2. Универсальные (от 75 до 90 кг).

  3. Среднетяжелые (до 200 кг).

  4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

  1. Бензиновыми.

  2. Дизельными.

  3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Вибродвигатель для вибростола

Ещё проще сделать вибродвигатель для вибростола, на котором изготавливают тротуарную плитку, шлакоблоки, бордюрный камень. В зависимости от режима использования установки, подбирают необходимый электродвигатель по частоте вращения вала. Для изготовления плитки и блоков на вибростоле подойдёт любой двигатель, но в отличие от наружного бетонного вибратора, на вал двигателя нельзя устанавливать эксцентрик. Дело в том, что силуминовый корпус бытового электромотора (в отличие от промышленных вибромоторов) может не выдержать нагрузки и довольно быстро выйдет из строя.

Для изготовления вибродвигателя такого типа придётся использовать дополнительный вал с эксцентриком, который и будет жёстко крепиться к вибростолу. Дебаланс на валу крепится по той же схеме, что и в поверхностном вибраторе для бетона, а двигатель может закрепляться отдельно на каркасе установки, а передавать вращение на вибрационный вал через обычную ременную передачу.

Так можно недорого и быстро изготовить вибродвигатель для любых целей самостоятельно, за короткое время и без значительных финансовых затрат. А сэкономить можно порядочно, поскольку цена заводского вибродвигателя на 220 В Ярославского завода — от 10 000 рублей в зависимости от мощности. Удачной всем работы!

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

  • Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
  • Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

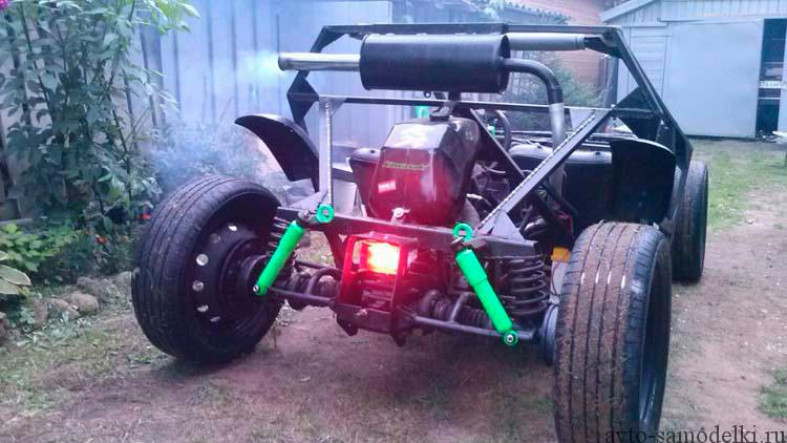

Изготовление квадроцикла из мотоблока — этапы превращения

Конструкторам мотоблоков, наверное, и в самом кошмарном сне не могло присниться, во что будут превращать их детище народные умельцы.

Что они из него только не делают своими руками: минитрактор, снегоуборщик, вездеход, снегоход – короче, все, что может своим ходом двигаться по матушке-земле.

Было бы просто удивительным, если бы современные «кулибины» не попытались превратить мотоблок в такое занимательное транспортное средство, как квадроцикл.

Идея квадроцикла из мотоблока

В англоязычных странах подобный транспорт называется All Terrain Vehicle, Наиболее близкая этому названию в русском языке такая формулировка: «транспортное средство для езды по бездорожью».

В отличие от обычных вездеходов, квадроцикл по своей сути – это четырехколесный мотоцикл – мощный, скоростной, с замечательной проходимостью, и в то же время легкий в управлении и безопасный. Во всяком случае, выпасть с обычного мотоцикла намного проще, чем с квадроцикла.

Самая важная деталь любого движущегося механизма – надежный и отлаженный мотор. Лучше всего зарекомендовали себя самодельные квадроциклы с двигателем от мотоблока Нева. Если у вас есть хорошо работающий мотор этого мотоблока – это уже половина дела. Не обязательно мотоблок должен быть «Невой», подойдет любая модель, просто «Нева» — одна из лучших моделей для превращения.

Все дальнейшее – это только дело умения и терпения. Создавая самодельный квадроцикл из мотоблока, нужно заранее быть готовым к тому, что он не получится таким же мощным и скоростным, как настоящий.

Еще одна особенность квадроцикла, сделанного из мотоблока — его посадка будет не мотоциклетная, а останется стандартной для мотоблока.

Зато по выносливости и маневренности такая самоделка получается ничуть не хуже своих заводских собратьев.

Этапы превращения мотоблока в квадроцикл

Для простейшей конструкции квадроцикла особая переделка мотоблока не потребуется, главное – раздобыть подходящие для этой цели чертежи. Само превращения механизма в квадроцикл происходит в 3 этапа:

  • Расширение колесной базы;
  • Обустройство рамы;
  • Установка подходящих по размеру колес.

Поскольку у всех стандартных моделей мотоблоков колеса находятся непосредственно под двигателем, то нужно их расширить. Специальные вставки, чтобы развести колеса, можно выточить на обычном токарном станке.

Если же такой возможности нет, а колеса развести очень нужно, то можно пойти более простым, но и более затратным способом – приобрести в магазине специальные адаптеры для расширения колесной базы мотоблока.

В любом случае самодельная рама будет самым уязвимым узлом в будущем квадроцикле, поскольку после соединения с мотоблоком она неизбежно утяжелиться.

Крепиться самодельная рама непосредственно к мотоблоку двумя шрифтами за поворотный шарнир.

На закуску остается постановка будущего вездехода на колеса. Сначала нужно определиться с дисками.

Велосипеда здесь изобретать не нужно: лучшим вариантом будут автомобильные диски для резины с низким профилем, поскольку у них достаточно широкое ложе, и резиновая камера будет плотно прилегать к ним.

А чтобы предохранить резину камеры от повреждения, между камерой и ободом лучше положить прокладку из плотной ткани.

С шинами на колеса тоже все просто: отлично подойдут камеры от колес больших грузовых машин. Камеры с низким давлением обеспечат механизму большую площадь сцепления с землей, вдобавок они при движении хорошо амортизируют, следовательно, при сборке квадроцикла можно обойтись без установки амортизаторов.

Единственный минус такого решения – сами по себе резиновые камеры очень непрочные, и без дополнительной защиты на них далеко не уедешь, тем более по бездорожью, где различные колючки, сучки и другие острые предметы встречаются на каждом шагу. Самый простой способ обеспечить камерам сносную защиту – обмотать их несколько раз брезентовым шлангом, зафиксировав в конце суперклеем.

Применение вибромоторов

Основой любой виброустановки служит вибрационный двигатель. Виброустановка может пригодиться не только для изготовления бетонных конструкций, но для просеивания сыпучих строительных материалов, зерна и так далее. В зависимости от того, зачем нужна вибрация, выбираются основные параметры, по которым довольно несложно сделать вибродвигатель своими руками.

При этом нужно различать два типа вибраторов — для уплотнения бетона и для изготовления бетонных формовых изделий, на вибростол. Независимо от целей применения устройства, при постоянной эксплуатации будет выгоднее купить готовый вибратор, изготовленный в промышленных условиях. Если же говорить о штучном производстве или постройке одного единственного дома, то самодельное устройство будет самым недорогим вариантом.

Борьба за тишину с помощью вибродинамиков.

ВИДЕО ПО ТЕМЕ: ВИБРО-АКУСТИЧЕСКАЯ КОЛОНКА / ВИБРО-ДИНАМИК СВОИМИ РУКАМИ Ситуация стандартная — соседи сверху. Но поскольку они не вели ночного образа жизни и редко «засиживались» до ночи иногда даже их маленький ребенок бегал до часу ночи , то нас это особо сильно не беспокоило. Но год назад заехал новый собственник, который ведет ночной образ жизни, примерно раз в неделю собирает компанию друзей и балаганит с ними до ночи. Мы все слышим, топот, скрежет мебели, падающие предметы. Так же доносится людской гогот, музыка, но это беспокоит не так сильно, как звуки от пола. Этот сосед и без компании друзей, осуществляя свой ночной образ жизни, периодически мешает нам спать своими «половыми» звуками.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Плита и рама


Плита представляет собой лист металла, толщина которого способна обеспечить достаточную жесткость.

Обычно используют стальной лист от 8 мм и толще.

Средний размер рабочей поверхности плиты составляет 60*40 см, хотя имеются и другие варианты.

Передний и задний края плиты приподняты для беспрепятственного перемещения по поверхности участка.

Рама представляет собой подставку под двигатель и эксцентриковый вал. Она выполняет также функцию дополнительного груза, который придает виброплите большую эффективность, увеличивает величину вынуждающего усилия. Еще одна задача, которую попутно решает рама — усиление жесткости и прочности основания, компенсация механических нагрузок от вращающегося ротора.

Конструкция самодельной рамы может быть любой. Основная задача — усиление и утяжеление плиты, поэтому используют куски швеллера, рельсы и прочие массивные и прочные элементы. Единственно, о чем следует помнить — виброплиту рано или поздно надо помещать на хранение, что может потребовать переноски вручную. Чрезмерно большой вес создаст сложности.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

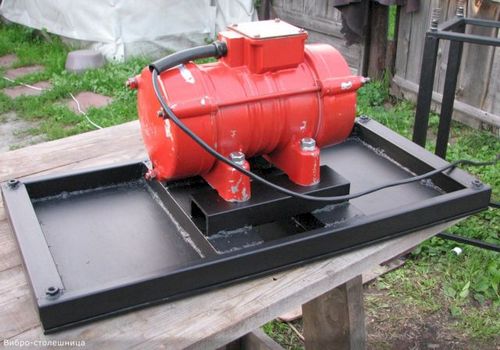

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

  1. Площадь рабочей поверхности.
  2. Вибрационное усилие.
  3. Мощность мотора и вид потребляемого топлива.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше. Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

  • Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
  • Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
  • О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
  • Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

  • Бензиновый мотор.
  • Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
  • Два куска швеллера.
  • 4 болта на 12.
  • Трубка для рукоятки — подбирается по размеру ладони.
  • Амортизаторы от автомобильного мотора.
  • 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

  • Аппарат для сварки и электроды.
  • УШМ и диски к ней.
  • Сверловочное приспособление (дрель или станок).
  • Молоток или небольшая кувалда.
  • Линейка, мел или чертилка, рулетка.
  • Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.
