Впрочем, так же как и в каждом деле, в устройстве ж/б конструкций встречаются свои секреты не правила, без выполнения которых невозможно получить желаемое качество не долговечность конструкции. Приготовление бетонного раствора из вяжущего цемента, наполнителей не воды, выполняется путём их тщательного перемешивания. И поэтому получается раствор, изначально содержащий солидные объемы воздуха. По сведениям учебники, в свежеприготовленной смеси, отталкиваясь от соотношения ингредиентов, определяющих её пластичность, может содержаться от десять до 45% воздуха. Всё бы ничего, но на каждую единицу процентного содержания воздуха приходится до 5% потери прочности не долговечности получаемого искусственного камня.

При укладке состава в форму, он может подаваться различными способами с разной высоты, что также способствует появлению незаполненных воздушных пустот. Таким образом, кроме воздуха, в массиве приготовленного не уложенного бетонного раствора сохраняется значительная неоднородность структуры не высокое содержание воды. Для устранения отрицательных факторов, практически одновременно с укладкой, раствор бетона подвергается уплотнению.

Наиболее эффективным способом является воздействие вибрации, что позволяет удалить воздух не лишнюю воду из массива, сделать его однородным. Уплотнение вибрацией даёт качество высшего уровня заполнения формы, отсутствие пустот, надёжное прилегание смеси к армирующему каркасу, требуемую усадку состава, высокую скорость схватывания. В конечном итоге, получается высокопрочное долговечное изделие из бетона, способное выдерживать нагрузки, не разрушаясь.

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

  1. К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой

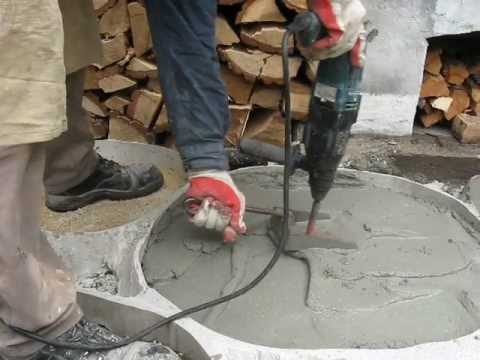

Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

  1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
  2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
  3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

https://youtube.com/watch?v=DmzNT-7ETg4%3F

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

  1. Взять две трубки — одну малого диаметра, а вторую большого
  2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
  3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
  4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
  5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
  6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

Насадки

В некоторых случаях рассверливание отверстий в бетоне требует наличия такого изделия, как алмазная коронка по бетону для перфоратора. В большинстве случаев данный инструмент и ему подобные не поставляются в комплекте с перфоратором

Следует заметить, что их стоимость достаточно высока, а если взять во внимание их комплект, то он может обойтись дороже, чем сам перфоратор. Тем не менее, наличие таких насадок крайне необходимо при проведении определенных работ

Алмазная коронка по бетону

Самая обыкновенная коронка для сверления бетона обойдется недорого, но и проработает небольшое количество времени. Увеличить срок ее эксплуатации можно следующим образом: во время работы изделие следует поливать прохладной водой, чтобы не допустить его перегрева.

Поэтому для такого рода работ лучше использовать алмазные коронки. Они намного практичнее простых насадок, а сверление перфоратором отверстий в бетоне с их помощью происходит гораздо быстрее. При выборе алмазных насадок необходимо учесть, что они рассчитаны на различные виды перфораторов, поэтому нужно знать их допустимый размер.

Следует также упомянуть и о буре для бетона. В большинстве случаев такие изделия, которыми комплектуется перфоратор выходят из строя очень быстро ввиду желания производителя сэкономить и оснастить качественное устройство второсортными расходниками. Поэтому специалисты в строительном деле рекомендуют не использовать их, а покупать отдельно комплекты или одиночные изделия известных марок, но только у сертифицированных продавцов. Использование дешевого китайского бура с дорогим перфоратором крайне нецелесообразно.

Разные размеры буров по бетону

Если требуется продолбить дыру в стене, то необходимо использовать зубило

Важно запомнить, что для таких целей не подходят изделия из каленого металла, чтобы оно не сломалось раньше времени. По этой же причине необходимо постоянно его подтачивать

Как сделать аппарат из дрели

Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.

Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.

Выбор комплектующих

Чтобы в домашних условиях собрать вибратор для бетона понадобятся:

  1. Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.

Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.

Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения

Для подгонки и монтажа прибора нужны:

ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.

Этапы сборки

Сбор всех элементов в готовый прибор происходит поэтапно:

  1. В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.

Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.

Альтернативные варианты сборки

Кроме дрели и перфоратора и другие строительные, бытовые и промышленные инструменты подходят для преобразования в глубинный бетонный вибратор. Главное условие – правильно подобрать и присоединить к прибору вибробулаву, сделанную из металлического стержня или трубки большого диаметра.

Допускается использования в качестве привода:

водяного насоса;триммера;шуруповёрта.

Самодельные аппараты стоят дешевле и легко разбираются обратно в функциональные строительные инструменты.

Недостатком изготовления вибратора в домашних условиях считается необходимость наличия технических навыков, сложности при присоединении (сварке, сверлении, стыковке). К тому же техническое обслуживание прибора тоже проводят самостоятельно.

Собрать глубинный вибрационный прибор для уплотнения бетона нетрудно. Главное, что нужно сделать, – подобрать качественные комплектующие, продумав защиту элементов.

Используя дрель, перфоратор либо другой бытовой электроинструмент, за 1-2 дня возможно сделать своими руками аппарат, способный повысить качество и прочность фундамента сооружений, защитить арматуру от коррозии и преждевременного разрушения.

Что надо знать перед проведением работ самодельным вибратором

Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:

  1. Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
  2. Работы проводить только и исключительно в защитном обмундировании
  3. Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
  4. Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий

Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.

Рекомендации

Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.

Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:

  • залить бетонную конструкцию можно в разы быстрее, если учитывать принцип работы бетононасоса, заключающийся в беспрерывной подаче смеси по гибкому шлангу большого диаметра;
  • с уплотнением тонкого слоя наливного пола отлично справляется виброрейка для укладки бетона;
  • удалить неровности на застывшей массе поможет шлифовальная ручная машинка по бетону;
  • соединять металлические пруты между собой удобно, используя вязальные крючки для арматуры.

Выводы:

  • использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
  • использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
  • при заливке фундамента лучше применять высокочастотный вибратор;
  • изготовить вибратор самостоятельно легче с помощью перфоратора.

Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!

Как сделать из перфоратора вибратор для бетона

Если планируется заливать фундамент или стену из железобетона, то в таких ситуациях не обойтись без такого важного инструмента, как вибратор. Основным предназначением такого инструмента является удаление воздушных полостей и улучшение свойств раствора

При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ. Вибратор относится к категории тех инструментов, которые используются не очень часто. Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее.

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

  • глубинный (погружной);
  • поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

  • привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
  • дебаланс – узел, создающий вибрацию;
  • вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут:

  • перфоратор;
  • дрель;
  • болгарка;
  • мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

  • скорость от 3000 об/мин;
  • возможность подключения к стационарной электросети с напряжением 220 V.

Мощность выбранного электродвигателя скажется на эффективности работ: чем она выше, тем производительнее будет созданная самоделка, а вероятность ее перегрузки при этом уменьшится.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

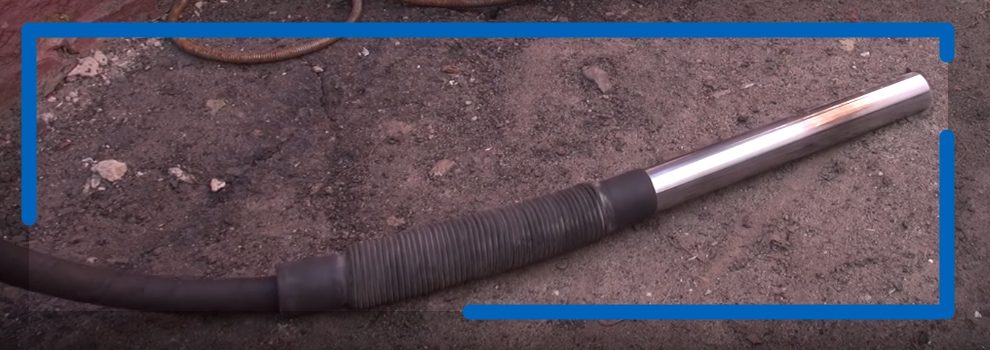

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Это интересно: Строительство крыльца к дому своими руками: полезно знать

Делаем вибратор своими руками

Для того чтобы самостоятельно сделать данный инструмент, потребуются следующие материалы:

  • Электроинструмент (перфоратор или ударная дрель).
  • Стальная труба с диаметром 5 сантиметром и более, а длиной от 0,5 метра.
  • Стальной стержень с длиной, превышающей параметры трубы, имея при этом диаметр от 2 сантиметров.
  • Отрезок стержня произвольной формы в виде прямоугольника.
  • Пара подшипников, которые удобно расположены и крепятся во внутренней части стержня.
  • Прочная втулка, которая могла бы создать герметизацию.
  • Трос для чистки канализации.
  • Изоляция, выполняющая функцию защиты внешней оболочки.
  • Хомуты, которые будут сжимать трубу.

Рабочим элементом в конструкции будет стержень, одному концу которого необходимо придать шестигранную форму, если в дальнейшем будет применяться дрель. В случае выбора перфоратора стоит к этой части приварить хвостовик, при этом шов должен быть прочным и герметичным. Затем ко второй стороне приваривается прямоугольный стержень.

Созданное устройство с помощью молотка помещают внутрь подшипников, затем сверху надевают стальную трубу. Хомутами необходимо стянуть концы самодельной насадки. Для надежности крепят втулку на стержне, предварительно в ней просверлив дырку подходящего диаметра – под трос. С помощью гаек и граверных болтов протяните трос через отверстие и сверху наденьте обычный шланг.

Важно знать: во время выполнения сварочных работ следите за качеством швов, поскольку бетон дает большую нагрузку во время рабочего процесса

Создание вибратора из перфоратора

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

  • ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
  • фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
  • арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Алгоритм изготовления насадки следующий:

  • болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
  • с помощью сварки соединяют приготовленные детали;
  • от ненужной насадки отрезают хвостовую часть;
  • хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

Общие советы по созданию вибратора своими руками

Чтобы такое устройство, как вибратор для бетона своими руками, соответствовало требованиям, обеспечивающим его успешную работу, нужно знать технологию в общем, т.к. некоторых составляющих может не быть под рукой и их придется заменять. Для этого необходимо представлять общую картину работы, чтобы отделить основное от второстепенного. Для сборки вибраторы необходимо иметь 3 базовых узла:

  • электродвигатель;
  • виброустройство;
  • вал гибкий.

Первый компонент заменяет дрель, перфоратор, иной привод, передающий колебание насадке, погруженной в раствор. Есть определенные требования к техническим характеристикам двигателя: возможность работы от домашней сети 220 В и число оборотов за минуту минимум 3000.

Виброустройство — элемент довольно сложный. В его конструкцию входит вибробулава, складывающаяся из гильзы, муфты резиновой, ударной части — непременно стальной и закаленной. Для собственноручно изготовленного вибратора допустимо и отсутствие этого узла, но он упрощает работу и улучшает результат.

Гибкий вал, состоящий из нержавеющего стержня, соединенного с трубой из стали посредством подшипников, необходим для безопасного опускания наконечника в раствор и передачи ему вибрации, что делает спецобработку бетона качественной.

Если устройство потребовалось вам для разового применения, то сборка его на базе перфоратора или электродрели — лучший вариант, даже несмотря на то, что найти все компоненты, скомпоновать все это, получив работающий агрегат равноценный промышленному, непросто.

Проводка труб через перекрытия

  • Вынос основной части отводного канала из дома позволяет увеличить полезную жилую площадь помещения.
  • Монтажом системы отвода продуктов сгорания можно заниматься по завершению основных строительных мероприятий.
  • Наружная прокладка дымоотвода не потребует от вас значительных затрат сил и времени.
  • Необходимость обязательного утепления дымоотводных труб.
  • Возможность значительных потерь тепла при низком качестве теплоизоляции.
  • Сложность совмещения конструктивного исполнения дымоотвода с архитектурным стилем здания.

Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).

Что представляет собой вибратор для бетона?

Для уплотнения вибрационным способом, в современной строительной практике широко используются специальные вибраторы, электромеханического типа. В самом основном ваприанте, во многих основных видах конструкций используется электрический мотор, передаточный механизм не эксцентрик (генератор вибрационных колебаний).

Электромотор через механизм передачи вращает эксцентрик, который передаёт на рабочую часть, соприкасающуюся с бетонным раствором, требуемую частоту колебаний. Исходя от способа передачи получаемых колебаний различают три вида вибраторов:

  1. Погружные по другому глубинные, для уплотнения рабочая часть помещается внутрь массы раствора, уложенного в опалубку конструкции.
  2. Вибрационные прессы на стальной плите, применяемые по горизонтальным поверхностям полов не перекрытий.
  3. Наружные вибрационные прессы, закрепляемые на опалубке вертикальных ж/б конструкций (опорные колонны, стеновые панели). Здесь в роли рабочей поверхности используются сами элементы конструкции опалубки.

Вывод

Дабы выполнить заливку монолитного цоколя либо обработать большой объем раствора, рекомендуется применять плоское оборудование

Дабы была возможность выполнять подобные работы, важно наличие высокомощного перфоратора, а также каркаса из стали, на котором он будет крепиться. Нельзя забывать и о подготовке специальной площадки из нержавеющего металла

Вибратор, созданный своими руками, конечно не получится использовать во время больших строительств, однако в частном либо личном – вполне. Финансовая экономия абсолютно очевидна.

Вибратор для укладки бетона относится к специализированному строительному оборудованию, используемому с цель улучшения характеристик заливаемых конструкций. Его применение позволяет выгнать из раствора пузыри воздуха, распределить в нем воду и достичь однородной структуры. Минимальная стоимость простых заводских моделей – 1700 рублей, у профессиональных агрегатов она достигает 70000, при проведении разовых работ покупать эти устройства не всегда целесообразно. В ряде случаев проще и дешевле сделать их своими руками с использованием дрели или перфоратора в качестве основного узла.

Принцип работы, особенности технологии

Стандартная схема включает двигатель (чаще всего электрический, но встречаются и бензиновые и пневматические разновидности), передаточный механизм (гибкий или жесткий вал, муфты и крепления) и эксцентрик, зафиксированный внутри колебательной части. Принцип действия основан на выгонке легких пузырьков воздуха из смесей при погружении в них насадки глубинного вибратора или передаче частотных воздействий каким-либо иным путем. Такая обработка позволяет увеличить прочность конструкций на 5 % как минимум, сделать поверхности монолитов и стяжек гладкими и непроницаемыми и улучшить структуру будущего бетона. Достичь таких результатов самому при задействовании обычных железных прутьев крайне сложно, а при ограниченных сроках и вовсе невозможно.

С учетом плотности среды для создания колебаний с достаточно высокой частотой требуется двигатель с мощностью от 1 кВт и выше, в ряде случаев он запитывается от трехфазной сети. В зависимости от типа конструкции все вибраторы разделяются на погружные (они же глубинные, с гибким передаточным валом длиной от 1 до 7 м), наружные (закрепляемые с внешней стороны опалубки) и вибрационные прессы, применяемые на плоских и горизонтальных поверхностях. В частном строительстве наиболее востребована первая разновидность, в том числе из-за того, что ее проще всего собрать на основе имеющихся инструментов. Обработку проводят на стадии заливки и выравнивания бетона.
