Как сделать колеса на мотоблок

Как самостоятельно сделать утяжелители для ходовой части культиватора

Утяжелители играют большое значение в функциональности мотокультиватора. Там, где идет работа на целине, на склонах, в сырой или вязкой почве, ходовая часть агрегата может проскальзывать, так как ей не хватает собственной массы.

Для решения этой проблемы созданы утяжелители. Изготовить их можно самостоятельно. Для этого потребуются:

• дисковые гири (от 5 кг);
• блины от спортивной штанги (по 10 кг);
• корзины сцепления для авто;
• шестигранный профиль;
• болгарка;
• сварочный аппарат;
• электродрель.

Самодельные утяжелители Процесс происходит в следующей последовательности. В двух небольших отрезках от профиля высверливаются отверстия, к ним крепятся диски блины от штанги, к блинам приваривают корзины сцепления и далее прикрепляются гири. Утяжелитель готов, его можно цеплять на культиватор.

Обратите внимание!

Установка утяжелителей решает сразу ряд проблем и существенно упрощает многие задачи для владельца садовой мототехники.

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

1. Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
2. Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
3. Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
4. Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
5. Повышение скорости как следствие от увеличенного диаметра.

1. Необходимость в демонтаже арок или их переделывание.
2. Незначительно ухудшается управляемость устройства.

Необходимость замены заводских колес на мотоблоке

Заводские колеса для мотоблока имеют стандартную конфигурацию в виде шасси с дисками, изготовленными из разных материалов. Ряд моделей оборудованы шинами и камерами. Масса колесной конструкции, ширина протектора, рисунок при практическом применении минитрактора показывают, что ходовая часть сконструирована с недостатками.

Готовые колеса для мотоблоков установлены на одноосном шасси. Колесная конструкция передает тяговую силу, за счет которой домашний минитрактор передвигается по земной поверхности. Крутящий момент на ось передается за счет работы двигателя на культиваторе.

Постановка самодельных колес для мотоблока целесообразна в связи со следующими причинами:

• монтаж ходовой части с большим диаметром диска обеспечивает увеличение линейной скорости перемещения минитрактора без прибавления количества оборотов редукторного вала;
• устанавливаемое оборудование на культиватор и прицепляемые приспособления быстрее выполняют поставленные задачи (перемещение грузов, вспашка, окучивание, уборка снега, покос травы и т. д.);
• улучшается проходимость малогабаритного трактора;
• облегчается управление  техникой за счет улучшения маневренности;
• большая ширина протектора наносит меньший вред полезным растениям при обработке дачного участка. Например, при окучивании междурядий наезд широкой шины меньше травмирует ботву культур;
• устройство способно тянуть тяжелые приспособления для агрегатирования или уборки дачного участка;
• постановка резины с выраженным фактурным рисунком исключает проскальзывание, забивание полостей почвенным субстратом, обеспечивает лучшее сцепление с землей;
• увеличивается срок эксплуатации ходовой части техники;
• сокращается время на выполнение сельскохозяйственных мероприятий, а также расход горюче-смазочных материалов.

Условия	Рекомендуемый вид протектора
Обработка рыхлого субстрата	Елочка
Передвижение по утрамбованной земле, снегу, гололеду	Кубики
Работа на асфальте, тротуарной плитке, бетонной поверхности	Гладкая поверхность или маловыраженный фактурный рисунок

Дачники со стажем рекомендуют сделать колеса на мотоблок своими руками, чтобы облегчить свой труд и сократить временные издержки на вспашку, окучивание, скашивание травы, уборки снега, передвижения зацепляемых сельскохозяйственных агрегатов, перевозки тяжелых грузов по даче на прицепе и др.

Легкие мотокультиваторы весом (до 70 кг) и техника среднего веса (90-120 кг) сконструирована на основе одной или двух осей со съемными дисками. Малая масса минитрактора не обеспечивает качественный результат, поэтому требуют постановки более тяжелой колесной конструкции. Например, тяговые колеса для мотоблока «Нева» оборудуют утяжелителями, чтобы культиватор быстро и в полном объеме выполнил поставленные задачи. На моделях частной сельхозтехники с несменной колесной частью на протекторы оборудуют специальные приспособления в целях улучшения проходимости и сцепления с землей.

Колеса для мотоблока своими руками

Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:

• тяговый;
• цельнолитой из резины;
• металлический с наличием грунтозацепов;
• опорный;
• спаренный.

Важно! Опорное колесо для мотоблока принимает на себя основную нагрузку от конструкции. Практически в любом агрегате есть такой элемент, так как без него проходимость будет меньше, а нагрузка на все оборудование снизит функциональность

В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:

Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.

Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:

• подготовка инструментов и материалов;
• создание основы, по которой уже воспроизводится готовый элемент;
• если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
• шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.

Важно! Элементы самодельного типа должны иметь крупный размер. Если этот момент будет не учтен, то нагрузка не позволит всей системе нормально функционировать во время работ

Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ.

Стоит уHonor, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.

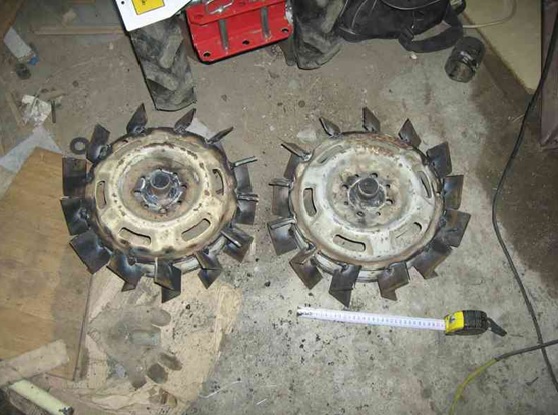

Пример самодельного создания проходимого варианта:

• берется 4 диска от машины;
• все заусенцы зачищаются;
• обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
• на готовые двойные устройства надеваются шины;
• после накачки все устанавливается на конструкцию.

Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.

Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

• Основная движущая сила, т.е. двигатель.
• Трансмиссия.
• Ходовая часть.
• Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

• Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
• Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

• Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
• Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
• Стартер, обеспечивающий раскрутку коленвала.
• Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
• Система зажигания, которая производит искру на свече зажигания.
• Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

• Шестеренчатая.
• Ременная.
• Цепная.
• Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

• В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
• Однодисковое или многодисковое сцепления сухого или мокрого типа.
• Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

• Рычаги, руль и переключатели скоростей.
• Управление сцеплением.
• Рычаг или кнопка остановки двигателя.
• Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Это интересно: Самые популярные модели мотоблоков Салют и навесное оборудование к ним: рассмотрим в общих чертах

Как устанавливать автомобильные колёса на мотоблок?

В целом процесс монтажа дисков с легковой машины на мотоблок прост и не займёт много времени. Для работы нужны гаечные ключи на 12 или 13 (в зависимости от того какими болтами закреплены «родные» диски на устройстве), и на 17. Также потребуется дрель.

Колёса от легковой машины надеваются на ступицы внутренней стороной наружу. Для крепления следует подобрать болты с запасом длины. Это нужно для того чтобы была возможность надеть на них ещё тормозные диски для большего утяжеления. На постоянной основе фиксировать их ни к чему. Лучше просто возить с собой и одевать по мере надобности. Это лишь дополнительная мера позволяющая улучшить проходимость и немного повысить тяговое усилие.

Монтаж более широких колёс положительно отразится на работе агрегата и позволит использовать его в разы эффективнее. Сельхоз приспособление станет более стойким к всевозможным погодным условиям. Его будет проще эксплуатировать в осенний или зимний период.

Как выбрать ходовую часть для мотоблока

Рассмотрим, как выбирать колеса для самоделок. Учитывать надо условия эксплуатации техники, что позволит правильно подобрать изделия от той или другой машины. Резина хорошо проходит по мягкой земле и по ровной поверхности, а для сложных грунтов рекомендуется использовать грунтозацепы.

Для дизельных мотокультиваторов надо применять металлические колеса, имеющие агрессивный протектор и большой диаметр дисков.

Если жигулевские изделия не подходят, то ходовую часть для мотоблока надо выбирать по таким параметрам:

• диаметр — не меньше 40 см;
• ширина — в пределах 20 см;
• агрессивный рисунок;
• целые камеры, не допускается наличие заклеенных мест или повреждений — будет довольно неприятно, когда во время работы машина выйдет из строя в поле, где провести ремонт будет сложно.

Для каменистых грунта и почвы, которые могут повредить колеса, нужно применять только цельнолитую ходовую часть.

Обязательно надо поставить опорное колесо, которое помогает оптимизировать работы на поле, особенно во время пахоты.

Колеса, которые мастер хочет поставить самостоятельно, должны быть отменного качества.

Для обеспечения высокого уровня работы надо учитывать мощность и производительность мотокультиватора.

Порядок сборки самодельного трактора

Само производство минитрактора происходит следующим образом: согласно чертежу вы свариваете стальные профили и листы, образуя раму будущего трактора. Это, по сути, и есть корпус машины. Далее происходит монтаж на технику её «внутренних органов» – двигателя, трансмиссии, ходовой части.

При установке и креплении этих деталей крайне важно провести все работы правильно и в полном соответствии с чертежами. После того, как вы установили эти важнейшие части минитрактора, вам следует добавить «вишенку на торт»: установить сидение, рулевое колесо, а также стопы и поворотники, если вы собираетесь ездить по дорогам. Обычно последний пункт оказывается ненужным, но, возможно, вам захочется сделать свою технику действительно идеальной

Обычно последний пункт оказывается ненужным, но, возможно, вам захочется сделать свою технику действительно идеальной.

Чертеж 1

Агро

Однако, стоит учитывать и некоторые особенности мотоблоков, которые проявят себя при использовании сделанного из него минитрактора. Так, мотоблоки Агро отличаются таким недостатком, как слабые надосевые дуги.

Боле подробно о мотоблоке Агро смотрите на видео:

https://youtube.com/watch?v=GeZfqvZiat8

Конечно, для самого мотоблока это совершенно незаметно, но вот для конструкции минитрактора это может оказаться критичным, особенно, если вы хотите перевозить на своей технике тяжести.

Как сделать минитракторы из мотоблоков различных моделей?

Из мотоблока Зубр

Если вам нужен минитрактор, отличающийся высокой мощностью, то в качестве базы лучше всего использовать мотоблок Зубр. Чертежи, которые помогут вам создать небольшой трактор самостоятельно, подразумевают использование тех же деталей, что и прошлый вариант.

Порядок изготовления данного вида техники идентичный с минитрактором на основе Агро.

Чертеж 2

Как сделать своими руками из мотоблока Нева

Если вы не хотите тратить много денег на создание самодельной техники, то вы можете использовать в качестве основы для него мотоблок Нева МБ 1 (см. как сделать снегоуборщик из этого мотоблока тут, а также как сделать адаптер для мотоблока нева своими руками чертежи и размеры) Данный вид мотоблока вы можете купить за копейки, а после ваших переработок он превратится в незаменимого помощника в хозяйстве.

Единственное, что к нему будет затруднительно найти подходящие новые детали, так как мотоблоки МБ 1 имеют некоторые особенности конструкции.

Чертеж 3

Переломка из мотоблока Каскад

Если вы хотите использовать именно новый мотоблок, но купить его за небольшие деньги, то одним из лучших вариантов можно назвать Каскад.

Также очень выгодна будет покупка МТЗ 05.

Культиватор из мотоблока Кентавр

Для тех, кто ценит манёвренность, мощь и возможность выполнять широчайший спектр работ, можно посоветовать также мотоблок Кентавр. Однако, стоит учитывать, что стоит он достаточно дорого. Но это основание для минитрактора можно смело называть одним из лучшим, ведь работать оно будет как часы.

В качестве первоначального сырья для изготовления минитракторов своими руками часто используют мотоблоки Ока.

Для  изготовления минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они стоят дешевле иностранных аналогов. Едва ли вам захочется тратить лишние деньги на товар, который так и так будет переделываться и совершенствоваться. Поэтому в качестве базы идеально подходят именно перечисленные выше модели.

Виды колес

Для начала следует разобраться, какие виды колес для мотоблока вообще существуют. Так как техника используется во множестве фермерских процессов, комплектация бывает разная. Это касается и пневмоколес, ведь хороший результат и удобство использования зависит и от правильных составляющих

Важно отметить, что на мотоблок нельзя ставить обычные автомобильные колеса от «Оки», «Нивы» или «Москвича». Все варианты, представленные ниже, больше и тяжелее

Правильнее будет сравнить их с комплектами от квадроцикла, хотя и они не всегда имеют подходящий размер.

Пневматические. Такой вариант можно поставить для пахотных работ и для удаления корней из почвы. На вид это крупные колеса, диаметром от 40 см и шириной от 20 см. Рисунок на протекторе должен быть грубый, чтобы мотоблок хорошо работал на почве. Часто такой вариант идет в стандартной комплектации и славится своей износостойкостью. Тем не менее, если они пришли в негодность, то следует незамедлительно искать замену.

Тяговые. Народное название этих колес – елочка. Все из-за ярко выраженного рисунка на их резине. Этот вид тоже универсален и подходит для грунтозацепа или стандартных транспортных решений. Например, ими часто пользуются снегоуборщики. Тяговые шины для мотоблока тоже отличаются надежностью в быту.

• Цельнолитые (чаще всего сделаны из резины). Цельнолитые комплектации идеально подходят для каменистого грунта. Они позволяют мотоблоку двигаться быстрей на таком рельефе и не портятся после первого использования. Из минусов – они действительно очень тяжелые, поэтому переносить их не так просто. Подобные шины подходят для мотоблоков серии МТЗ и дизельной техники.
• Металлические. Последняя вариация подходит для глиняной почвы. Все дело в том, что в отличие от предыдущих колес, эти имеют стальные зубья. Это, конечно, утяжеляет технику, но в мягком грунте они отлично делают свою работу. По-другому металлические зубья еще называют грунтозацепы.

Что касается общих рекомендаций, то выбирая во что обуть ваш мотоблок, обращайте внимание на переднее колесо. Оно опорное и в процессе использования амортизирует весь механизм

Это способствует продлению срока эксплуатации и повышению качества работы.

В целом такая классификация пневмоколес применяется не только для мотоблока, но и для прицепов или других инструментов из этой же категории. Так что ей можно смело пользоваться, ведь для сохранения износостойкости всей техники в ассортименте фермера должен быть как прицеп, так и мотоблок.

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

1. Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
2. Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
3. Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
4. Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
5. Повышение скорости как следствие от увеличенного диаметра.

1. Необходимость в демонтаже арок или их переделывание.
2. Незначительно ухудшается управляемость устройства.

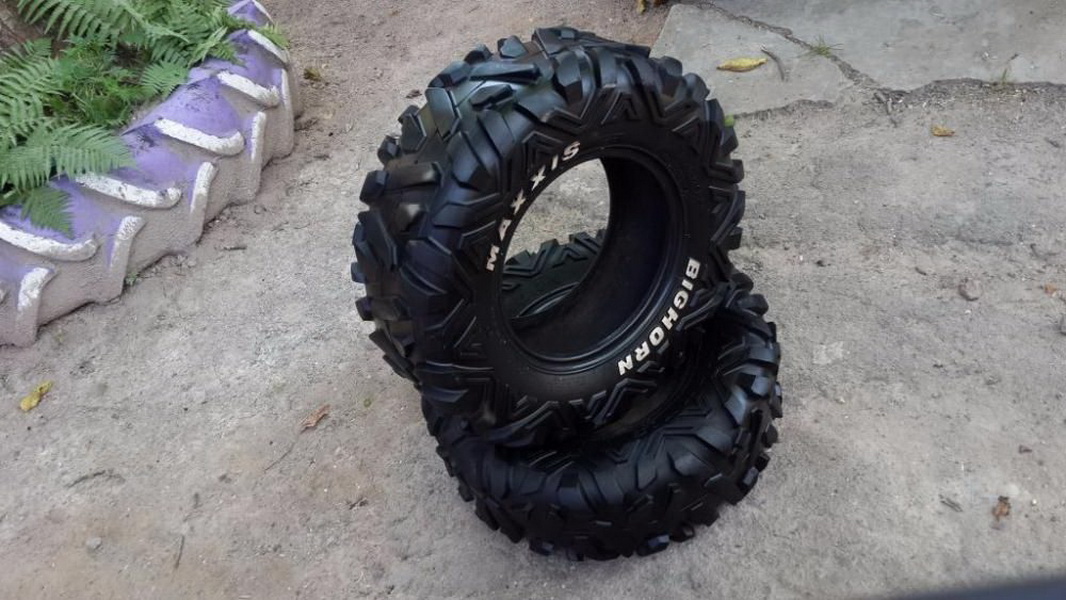

Как правильно подобрать резину низкого давления на мотоблок

От правильного выбора колеса для мотокультиватора зависит и его дальнейшая эксплуатация, а также время службы ходовой.

Опытные владельцы агрегатов дают свои советы и рекомендации.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

• изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
• определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
• определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Рекомендации

Рекомендуется прежде всего обращать внимание на следующие параметры при выборе резины на мотоблок:

размер, т. е. это та цифра, которая стоит после названия колеса. Размер резины принято обозначать в дюймах. Например, шина 6.00-12, где 6.00 – это ширина диагонали шины, а 12 – это ее посадочный диаметр;

Резина на мотоблок на 12

• назначение – ряд шин предназначен только для мотоблоков, ряд только для транспорта, а также и для других целей. Это необходимо учитывать при выборе резины, согласуя с назначением культиватора;
• качество или же соответствие стандартам, качеству материалов. Рекомендуется приобретать шины известных производителей, которые гарантированно отличаются долговечностью, прочностью и устойчивостью к условиям среды.

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

1. Часто переоборудования требует мотоблок, когда давление колес на мотоблоке низкое. В этом случае пользователь желает поставить новые колеса на мотоблок, чтобы улучшить качество пахоты земли.
2. Для вспашки не подходят резиновые покрышки, которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
3. Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Подбор резины на колеса

При износе заводских шин на колесах малогабаритного трактора на даче произведите замену резины. Перед выбором покрышек определите задачи, которые будете выполнять с помощью мотоблока. Для вспашки, сбора клубнеплодов выбирайте широкие шины с радиусом не менее 20 см и такой же шириной.

Для мотокультиваторов и прицепов универсальным вариантом являются модели на 4-10 дюймов с шипами. Шипованные шины не проскальзывают на глине, имеют хорошее сцепление с землей. Подбирайте резину, взяв за основу заводские параметры техники. Не превышайте диаметр, предусмотренный комплектацией производителя. Агрессивный протекторный рисунок исключает проблему с забиванием полостей покрышки. Для отечественных мотоблоков Зубр, Аврора, Кентавр, Добрыня, зарубежных культиваторов ZIRKA возможная постановка камерных колесных конструкций на 5-12 дюймов.
