Ветровая планка для профнастила: характеристики и правила монтажа

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

https://youtube.com/watch?v=i98GGt450AI

Дополнительно выполняет следующие функции:

Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана). Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Назначение карнизного доборного элемента

Кровельное изделие незаменимо для обеспечения защиты крыши от проникновения внутрь различных насекомых и осадков. Без этого элемента кровля выглядит незавершенной, неполноценной. Изначально выполняется обрешетка, а затем наступает и черед монтажа карнизной планки, функции которой сосредоточены в следующем:

во время сильных ливней, обильного таяния снежных масс может намокать лобовая доска. Чтобы этого не случилось, данный элемент достаточно хорошо защищается от повреждения влагой;
в серьезной защите от намокания, скопления влаги нуждается и стропильная система кровли, подкровельное пространство, соответственно, поэтому и необходим карнизный доборный элемент;
отводит водный поток в желоб водостока со скатов кровельного покрытия;
надежно скрывает гидроизоляцию, непривлекательные места стропильной системы, придавая кровле привлекательный внешний вид. Поэтому карнизная планка — это еще и кровельный аксессуар.

По геометрическому исполнению карнизные доборные элементы подразделяются на прямые и фигурные. Изделия первого типа являются обычными планками, изготовленными в виде уголка. Элементы второго типа, как правило, оснащаются несколькими ребрами жесткости, что дает возможность усилить окантовку крыши, а также повысить ее декоративность.

Доборные карнизные изделия представлены узкими листами из металла, имеющими одно или несколько продольных ребер. Благодаря карнизным планкам для профилированных листов реально организовать упрочненный свес крыши, достаточно защищенный, отлично противостоящий коррозии. Крепление данных изделий происходит к выпускам обрешетки.

Монтаж карнизного доборного изделия для профнастила

Планки изготавливаются из аналогичных материалов, что и профнастил, обладают максимально похожим цветовым решением, антикоррозионным покрытием. Их крепление осуществляется посредством саморезов. Они также имеют такой цветовой оттенок, который наиболее соответствует кровельному покрытию и планке. Изделия также покрыты антикоррозионным напылением и готовы к долгосрочной эксплуатации.

Кровельщики никогда не забывают, что работают на высоте, поэтому заранее готовят необходимое оснащение, сумки для инструментов, соблюдают все необходимые меры предосторожности. Для установки доборной план.ки им понадобится молоток, уровень строительный, шуроповерт, ножницы по металлу, рулетка с карандашом, оцинкованные саморезы. До устройства доборного карнизного элемента обязательно монтируют водосточную систему

Когда все готово, то планки прикрепляют к лобовой доске. Они монтируются всегда с нахлестом. Не допускается располагать изделия встык, также между ними должны отсутствовать хоть малейшие расстояния. Данное изделие способствует тому, что крыша получается очень красивой, а также долговечной, надежно защищенной от любых неблагоприятных внешних воздействий

До устройства доборного карнизного элемента обязательно монтируют водосточную систему. Когда все готово, то планки прикрепляют к лобовой доске. Они монтируются всегда с нахлестом. Не допускается располагать изделия встык, также между ними должны отсутствовать хоть малейшие расстояния. Данное изделие способствует тому, что крыша получается очень красивой, а также долговечной, надежно защищенной от любых неблагоприятных внешних воздействий.

Главная задача доборных элементов кровли — защитить наиболее уязвимые для проникновения влаги и ветра места. К ним относятся:

стыки кровельных скатов;
примыкания кровельных материалов к стенам, печным трубам;
торцы, свесы крыши.

Помимо защитной функции, отделочные элементы призваны усилить конструкцию и декорировать места сопряжений. И если раньше доборные элементы приходилось изготавливать в процессе кровельных работ (нередко — красить в тон кровли), то сегодня им на смену пришли готовые изделия заводского производства.

Технические характеристики и разновидности ветровых планок

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

фронтонная планка – необходима для защиты от осадков боковой части скатов;
коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста. а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.. Отличаться ветровые планки могут и по материалу производства

В частности, различают 3 основных варианта

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации

Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Методика проведения работ

Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

Материал ветровой планки

Ветровая планка для металлочерепицы изготавливается из того же материала, что и само кровельное покрытие. Вот какие варианты доступны:

Тонколистовая сталь. Этот металл самый доступный из всех существующих. Он отличается малым весом, простым монтажом, широким выбором цветовых решений. Гарантийный срок эксплуатации составляет 10-15 лет.
Алюминий. Он выгодно отличается от стали тем, что меньше подвергается коррозии и весит ещё меньше, чем сталь. Алюминиевые ветровые планки устойчивы к сильным морозам и высоким температурам. Его цена сравнима с ценой стали или чуть выше.
Медь. Это самый дорогой и долговечный кровельный материал, способный сохранять свои эксплуатационные свойства столетиями. Он отлично сопротивляется агрессивному воздействию солнечного излучения, температурным перепадам благодаря оксидированному слою, который возникает на поверхности меди естественным образом. Поскольку медная карнизная планка не требует дополнительного ухода, расходы на обслуживание кровли сокращаются.

Выбор подходящего материала основывается на типе кровельного покрытия и заложенном бюджете.

Габариты планок для различных покрытий

Элементы ветрового типа требуется устанавливать на кровле, которые оснащены битумными материалами, для крыш из металлической черепицы, профилированного настила или остальных типов материалов

Для крыши жилого помещения планку торцевого типа важно устанавливать вне зависимости от того, чем покрыта кровля. Для помещений нежилого типа (к примеру, для складов или гаражей) со стропильной системой из металла установка торцевой планки необязательная. Материал, из которого делают торцевые элементы, могут быть самыми разными:

Материал, из которого делают торцевые элементы, могут быть самыми разными:

Листы из стали – они могут быть с толщиной от 0.04 до 0.05 см. Они прекрасно подходят для кровель из профилированного настила, металлической черепицы (обычно с базальтовыми вкраплениями), покрытий из битума. Стальные элементы могут быть с самым разным покрытием – пластизол, полиэстер, полимерное, а также лакокрасочное, причем его цвет можно выбирать в соответствии с материалами кровли. Они обладают широким распространением.
Поливинилхлоридные планки – применяются крайне редко, потому что именно этот материал подвержен разрушению от температурного перепада. Толщина ПВХ элемента может быть от 0.04 до 0.1 см, а также широкий цветовой диапазон.
Листы, выполненные из алюминия – могут иметь толщину от 0.1 до 0.2 см, и аналогично с листами из стали могут обладает самым разным покрытием.
Деревянная защита – ее чаще всего делают самостоятельно, из досок, и элемент может иметь узорчатую резьбу. Подобные компоненты применяются в загородных частных домах и являются декоративными красивыми дополнениями к кровле.

Обратите внимание, что при выборе планке важно учесть высоту волн и торцовую ширину, чтобы планка могла в полной мере перекрывать незащищенный кровельный торец. Более того, листы торца могут быть выполнены из ОСБ, акрила, камня искусственного происхождения и МДФ. Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства

Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства

Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства.

Покрытие торцевой планки

В зависимости от материала изготовления, ветровик защищается дополнительными слоями. Единственное исключение здесь медь, которая ничем не покрывается. Планки из алюминия и стали покрываются защитно-декоративным слоем с применением таких материалов:

полиэстер;
полиэфир;
полиуретан;
пластизол;
полиэфир;
акрилат.

Выбор материала, покрывающего планку, зависит от локации строящегося здания.

Если это средняя полоса России без особых неблагоприятных факторов, то выбирают металлочерепицу и дополнительные детали, покрытые полиэстером с толщиной слоя 25-30 мкм.
Если условия региона более жёсткие, предпочтение следует отдать полиуретану, поливинилиденфториду и поливинлхлориду. Эти покрытия редко применяются в чистом виде. Часто они смешиваются с добавлением других компонентов.

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

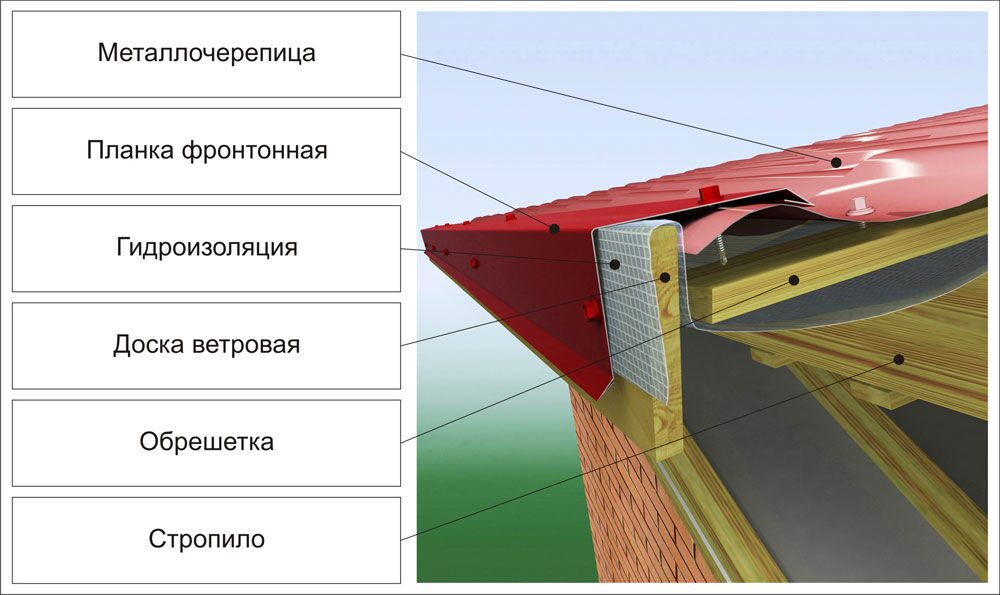

К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

универсальный самоклеящийся;
универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Это интересно: Печь буржуйка для дачи своими руками — объясняем во всех подробностях

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

ВАЖНО!
При выборе планки следует учитывать высоту волны и ширину торца, чтобы планка могла полностью перекрывать незащищенный торец крыши.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Вывод

Несмотря на то, что карнизная планка и родственные ей доборы устанавливаются похожим образом, как видите, нюансы все же есть и их лучше запомнить. На видео в этой статье показаны интересные детали в процессе обустройства доборов. Если остались вопросы, пишите в комментарии, постараюсь помочь.

При желании карнизную конструкцию можно согнуть своими руками.

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.
