Как сделать из перфоратора вибратор для бетона

Вибратор своими руками из перфоратора

Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.

Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.

1. Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.

Из строительного перфоратора можно изготовить самую простую конструкцию вибратора для бетона

При использовании глубинного вибратора на основе перфоратора бетонная смесь распределяется максимально равномерно

Применяемое оборудование для проведения вибрирования

Физико-механические характеристики необходимого оборудования для вибрирования конкретного объекта определяются изначально фракцией заполнителя и качеством раствора. Условно делится на три вида:

• для заполнителя фракцией менее 10 мм и мелкозернистым раствором необходимая частота работы наконечника вибратора – от 10 до 20 тысяч колебаний в минуту;
• для фракций от 10 до 50 мм частота – от 3500 до 9000 колебаний;
• частоты менее 3,5 тысяч – самые распространенные и эффективные во всех случаях.

Скорость и качество вибрирования также напрямую зависит от длины и диаметра наконечника, которые в свою очередь определяют мощность привода механизма. По типу привода оборудование бывает электрическим (от электродвигателя), пневматическим (от вентиля компрессора) и бензиновым (от ДВС). Конструкции гибкого передаточного вала и набора наконечников зависят от производителя конкретного прибора.

Кроме механического вибратора, управляемого оператором, существует большое количество машин для применения на больших объемах укрепляемого бетона. Они подразделяются на следующие классы:

• разнообразные виброплиты и виброрейки для обработки верхнего слоя раствора на больших площадях. Они могут оснащаться различными инструментами для вибрации верха и низа уплотняемого бетона (пригрузы), дополнительными вибронасадками и приспособлениями для заглаживания, доуплотнения цемента.
• для производства массивных ЖБК глубинные машины с полным погружением в раствор;
• объемные виброплощадки с движущимися рамами, блоками для подачи к раствору горизонтальных и вертикальных колебаний.

Задачи у всего разнообразия машин и механизмов одни и те же – удалить воздух из раствора и уплотнить бетон вибрацией.

Наряду с традиционными механическими вибраторами в последнее время стало появляться оборудование, в котором используется ультразвук для уплотнения бетона. Такие устройства состоят из щитов опалубки с мощными пьезокерамическими излучателями, которые запитаны от генератора ультразвука, тиристорного коммутатора, и управляемые от компьютера.

Ультразвуковые погружные глубинные вибраторы и навешанные на щиты опалубки наружные излучатели переставляются, как и традиционные механические, по мере укладки бетона с шагом в полтора радиуса эффективного излучения. К недостаткам такой технологии можно отнести невысокое качество уплотнения, большие затраты электроэнергии и высокая трудоемкость, но методика развивается и вполне успешно применяется при монолитном строительстве в скользящей оснастке .

Условия успешной работы конструкции

Работа подшипников

Если подшипник правильно подобран по нагрузке и выполнены все условия посадок, гарантия долгой работы гарантирована, так как стандартом все подшипники рассчитаны на работу до 5 млн. оборотов. Также стандартом предусматривается разрешенная температура нагрева подшипника. Температура нагрева при работе не должна превышать 35°С перед окружающей средой, предельный нагрев не более 80°С.

Работа всей сборки

спешная работа подшипников будет гарантирована при правильной эксплуатации всей конструкции. Особенно при пуске собранного механизма. Дело в том, что при большом сопротивлении кручению троса привода “булавы”, возможно срабатывание системы защиты двигателя. В промышленных вариантах изготовления вибратора защита предусмотрена конструкцией, в самодельных, при жестком соединении патрона перфоратора с приводом, вся нагрузка ложиться на редуктор и возможно срабатывание предусмотренной в дрелях защиты (проскальзывание защитных муфт – трещоток, или отключение питания). Поэтому пуск лучше всего производить при минимальном сопротивлении приводного троса расположив его строго по прямой линии.

ВИБРОНАКОНЕЧНИК ПОРТАТИВНОГО ВИБРАТОРА ДЛЯ БЕТОНА.

Вибронаконечник потративного глубинного вибратора отвечает за производительность и скорость обработки бетонного раствора. Чем больше диаметр вибронаконечника, тем быстрее будет провибрирован бетон.

В линейке портативных глубинных вибраторов нет моделей с большими и тяжеловесными булавами, поэтому все модели портативных глубинных вибраторов достаточно удобны и просты в применении, но уступают по производительности профессиональным моделям глубинных вибраторов. Выбор булавы также обуславливается размерами шага армирования. Диаметр вибронаконечника не должен быть более, чем шаг армирования, разделенный на 1,5. То есть если размер шага армирования составляет 10 см, то диаметр булавы должен быть не более 6,6 см; если 7 см – то не более 4,6 см и т.д.

Таким образом, если есть возможность использовать вибронаконечник большего диаметра, целесообразнее это сделать, ведь это значительно сократит время обработки.

Поры и капилляры, ослабляющие бетон

Бетон изначально – водный раствор цемента, песка и добавок. Вода, находящаяся между зернами песка и других заполнителей, в процессе застывания испаряется, образуя в массиве капиллярные поры. Их размеры могут быть много меньше микрона или достигать сотен микрон.

Процесс, происходящий под зернами заполнителей (седиментация), приводит к испарению воды. В результате под ними образуются седиментационные поры более 2 мм в диаметре (зависит от размеров фракций заполнителя).

Кроме того, при перемешивании в бетономешалке раствор может дополнительно набрать воздушных пузырьков. Суммарно все виды воздуха в неуплотненном растворе могут достигать 6% от массы бетонной смеси. Если дать бетону застыть в таком состоянии, то качество камня ухудшится в разы.

Конструкция вибратора, варианты исполнения основных узлов

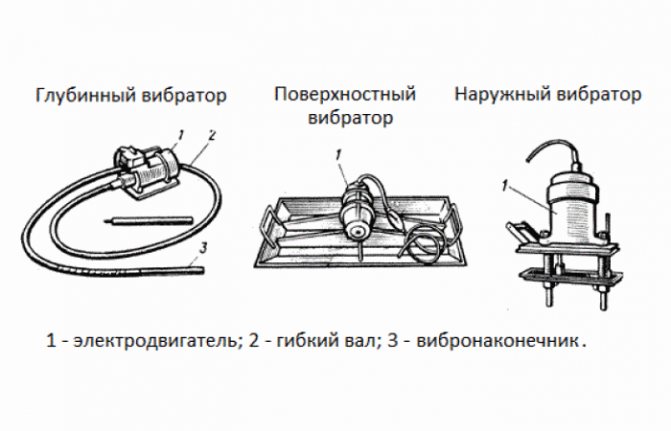

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

• глубинный (погружной);
• поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

• привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
• дебаланс – узел, создающий вибрацию;
• вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут:

• перфоратор;
• дрель;
• болгарка;
• мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

• скорость от 3000 об/мин;
• возможность подключения к стационарной электросети с напряжением 220 V.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

• Из раствора удаляется избыточная влага и воздух.
• Повышается прочность бетона благодаря устранению пустот.
• Возрастают показатели текучести и однородности смеси.
• Обеспечивается равномерное заполнение формы.
• Ускоряется процесс затвердевания бетона.
• Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность. Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:

• удаление из смеси излишка влаги, воздуха;
• устранение пустот, снижающих прочность бетона;
• повышение текучести и однородности бетонной массы;
• более равномерное заполнение формы;
• ускорение затвердевания;
• повышение долговечности строения.

Устройство вибратора для бетона

Вибростол

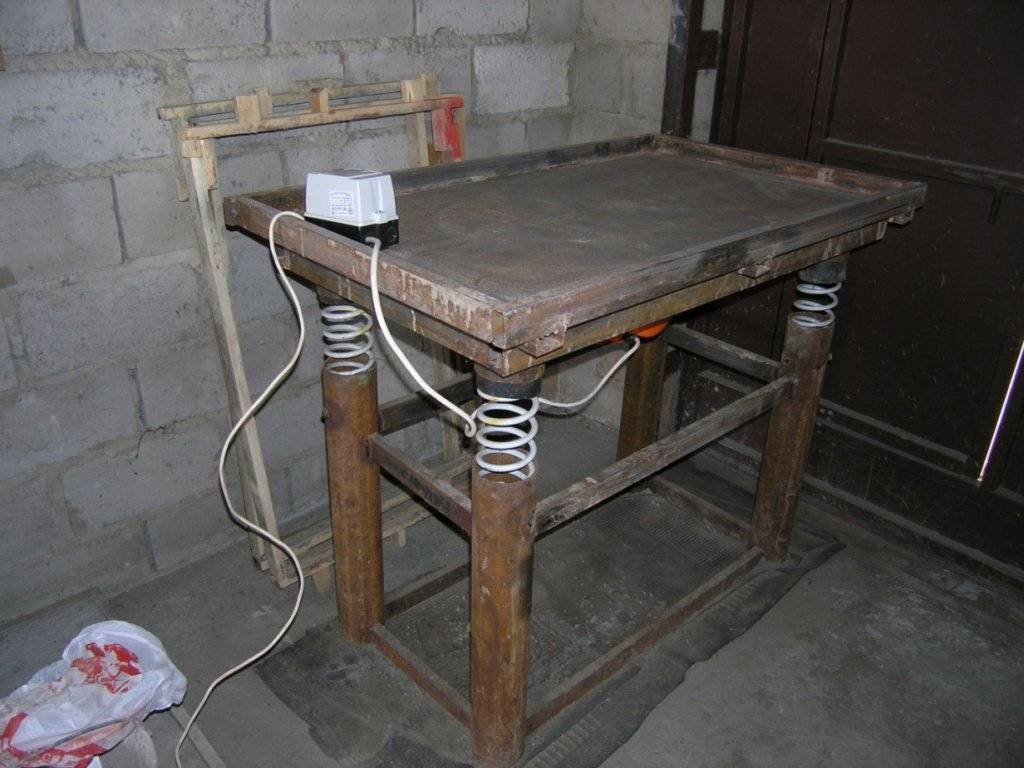

Самодельный вибростол

Рассмотрим сборку третьей разновидности аппаратов для уплотнения бетонной смеси вибрацией — вибростол. Как уже говорилось выше, он предназначен для изготовления изделий в формах. Представляет собой площадку с вибровозбудителем, установленную на раме через амортизаторы.

В данном разделе не буду давать очень подробные инструкции, думаю, кто понял первые разделы, поймет и этот.

Для изготовления вибростола нам будут нужны:

• Материалы для изготовления рамы (станины), любой подходящий металлопрокат — уголок, швеллер и т. п. Главное, не забывайте, что это не обычный верстак, нагрузки из-за постоянной вибрации больше, поэтому и размер нужно выбирать больше.
• Лист непосредственно для самого стола, желательно толщиной не менее 3 миллиметров.
• Амортизаторы — любые подходящие пружины диаметром от 15 миллиметров, например: от подвески автомобиля. Также иногда используются резиновые подушки, тоже из автотехники, но они ограничивают амплитуду движений стола.

Резиновые подушки тоже подходят, но пружины лучше

• Крепеж.
• Электродвигатель, проводка и пусковая арматура для него.
• Подшипники и манжеты соответствующих размеров.
• Болванки для корпусов дебалансов, корпусов подшипников и листовая сталь для их крышек.
• Жесть для защитных ограждений.
• Провода и пусковая арматура для подключения двигателя к сети.

Можно сделать вибростол с вибровозбудителем подобным тому, который использовали для виброрейки. Но мы немного усложним конструкцию, увеличив ее надежность. Поэтому нам дополнительно нужны будут.

1. Кругляк для валов вибровозбудителей.
2. Шкивы — двухручьевой для мотора и одноручьевые для вибровозбудителей. Причем для двигателя желательно выбрать больший диаметр, а для возбудителей меньший, так можно достичь большей частоты колебаний.

Собираем вибростол

1. В первую очередь, свариваем раму станины.
2. Затем свариваем раму стола, и крепим к ней сам лист образующий стол.
3. Соединяем обе части через пружины (или подушки) амортизаторов.
4. Вибровозбудителей у нас два. Конструкция и технология их практически аналогична с той разницей, что вместо вала электродвигателя используем свой, на который насажен со стороны одного дебаланса шкив.
5. Устанавливаем электродвигатель, крепим его не непосредственно к столу, а на станину. Это спасет от ненужных вибраций и увеличит ресурс.
6. На вал мотора ставим шкив, который ремнями соединяем со шкивами на валах вибровозбудителей.
7. Подключаем мотор по электрической части.
8. Проводим испытания. Возможен вариант, что вся конструкция раскачается с увеличивающимся размахом — это значит, что вибровозбудители вошли в резонанс со столом. Ничего страшного, регулируем систему изменением массы дебалансов или изменением частоты вращения (меняя диаметр шкивов).
9. Если все удачно — окрашиваем наш вибростол, и начинаем его эксплуатировать.

Мы постарались подробно рассказать про самодельный вибратор для бетона и его изготовление. Будем рады, если помогли вам со сборкой этой конструкции, или хотя бы обогатили ваши теоритические знания.

Что надо знать перед проведением работ самодельным вибратором

Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:

1. Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
2. Работы проводить только и исключительно в защитном обмундировании
3. Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
4. Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий

Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.

Публикации по теме

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Отрезной станок из болгарки как сделать самому

Делаем из шуруповерта ледобур простая инструкция

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

1. К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой

Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Устройство и принцип работы вибратора для бетона.

В частном и малоэтажном домостроении наиболее распространено монолитное бетонирование. Для этих целей незаменимы ручные глубинные вибраторы, рабочая часть которых погружается в уложенный раствор бетона. Три основных части конструкции устройств этого вида — электрический мотор, гибкая передача или вал, вибрационный наконечник.

Как правило, с учётом специфики плотной рабочей среды, применяется электрический двигатель мощностью от 1 кВт и выше, с 3-х и 1-но фазным питанием. Гибкий передаточный вал может иметь длину от 1 до 7 метров. С учётом работы во влажной среде, на его концах имеются дополнительные усиливающие элементы из резины в местах крепления мотора и вибрационного наконечника.

Рабочая часть или вибрационный наконечник, в зависимости от объекта уплотнения, может быть цилиндрической или сужающейся. Цилиндрическую рабочую часть принято называть «вибрационной булавой» или «булавой». Её применяют при нормальной густоте армирования конструкции. Для конструкций с повышенной густотой армирования используется конусный или суженный вибрационный наконечник, называемый «вибрационным штыком» или «штыком».

В комплект может входить:

• несколько сменных вибрационных насадок;
• булавы различного диаметра (от 25 до 80 миллиметров);
• один или несколько штыков.

Конструкция вибронасадки представляет корпус из отрезка качественной трубы — нержавейки, т. к. бетонный раствор достаточно агрессивен. В ней на роликовых подшипниках укреплён стальной вал со смещённым центром тяжести. При его вращении, вся конструкция вибрирует с определённой частотой, определяемой количеством оборотов двигателя.

Рабочие частоты для погружных вибраторов лежат в пределах от 10 до 20 тысяч оборотов в минуту. Дополнительно обеспечивается усиление и герметичность в месте соединения с погружной рабочей частью, с учётом её работы в агрессивном бетоне. Наружная поверхность вала защищена водонепроницаемой полимерной оболочкой. Вес электрического мотора и длина гибкого вала должны обеспечивать удобство выполнения работ одним человеком. При длине вала более 1,5 метров, выполнение работ должны обеспечивать два человека.

Виды бетонных вибраторов, их назначение и использование

Устройства делятся на группы с учетом отличий по целевому назначению:

• глубинные погружные — такие модели предназначены для уплотнения раствора на существенной глубине, они отличаются высокой производительностью, большой мощностью, что позволяет применять технику при строительстве фундаментов крупных зданий;
• поверхностные, или площадочные, — отличаются по конструкции от рассмотренного варианта наличием площадки, которая располагается на поверхности бетонной стяжки или слоя раствора, предназначенного для других целей, преимуществом таких устройств является возможность удаления пузырьков воздуха из бетона после его заливки на плоскую поверхность, вручную добиться такого результата не получится;
• наружные — применяются для установки на возвышающиеся конструкции с большим количеством арматуры (участки фундамента, колонны).

Кроме того, бетонный вибратор делится на группы с учетом отличий по принципу работы:

• пневматические — в данном случае предусмотрен компрессор, устройства этого вида функционируют благодаря способности распространять вибрационные волны через шланг высокого давления, применяются модели такой группы редко, чаще всего — на заводах по производству железобетонных конструкций;
• электрические — вибратор для бетона этого вида делится на 2 типа: рассчитанные на 220 и 380 В, к первой группе относятся двухфазные устройства, они характеризуются сравнительно небольшой мощностью, компактными габаритами и могут применяться в бытовых условиях, трехфазные аналоги более мощные, подключать их можно только к выделенному источнику питания, соответствующего вибратору по параметрам, еще отмечается, что они намного крупнее;
• функционирующие с применением топлива — отличаются высокой мощностью, могут использоваться для уплотнения бетона при строительстве крупных конструкций, устройства с камерой внутреннего сгорания крупногабаритные, их недостатком является необходимость обслуживания и существенные затраты на топливо.

Типы бетонных вибраторов.

Различают подобные устройства по мощности: агрегаты с двигателем до 2 кВт являются портативными, но с их помощью можно уплотнять бетон на небольших объектах, поэтому такие модели чаще всего используются в бытовых условиях. Приборы мощностью до 4 кВт применяются при строительстве крупных монолитных конструкций, их преимуществом является возможность работы в течение длительного периода без риска перегрева.

Еще вибраторы для уплотнения бетона подразделяются на виды с учетом частоты вращения вала (об/мин):

• до 3500;
• до 10000;
• более 10000.

В большинстве случаев применяются устройства второй группы, т. к. они являются универсальными и могут быть задействованы для укладки слоя бетона с разными параметрами. Низкочастотные агрегаты предназначены для работы с крупнозернистыми смесями, которым к тому же несвойственна текучесть.

Другие варианты вибростолов

Помимо предложенного выше традиционного по конструкции стационарного вибростола, есть и другие устройства.

Например, комбинированный механизм для уплотнения тротуарной плитки и просеивания песка.

В этом случае рама с сеткой устанавливается на столешницу, песок насыпается сверху и включается вибрации. Отсев производится до той фракции, которую задает размер ячеи сетки. Обязательно наличие бортиков у столешницы и ее сплошная поверхность! Под столешницей устанавливается короб с наклонным отводом для ссыпания просеянного песка, двигатель защищается кожухом.

При желании размер столешницы можно увеличивать, в этом случае количество ножек увеличивается также – до 6 или 8 штук, а сама рама усиливается

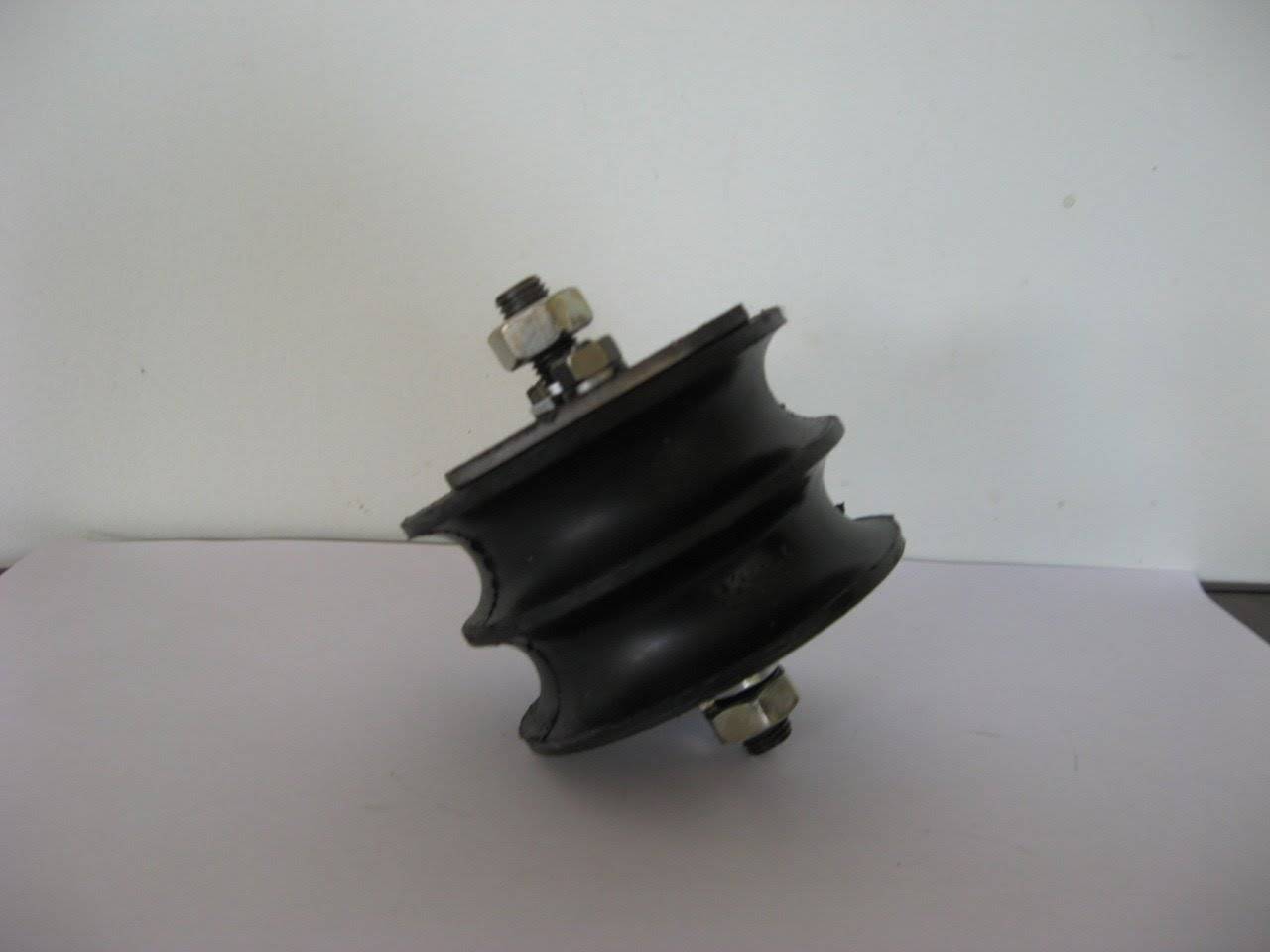

Обратите внимание – количество амортизаторов соответствует числу опор рамы!

Если крепление амортизаторов с помощью штырей и гаек по какой-то причине не устраивает, можно зафиксировать их с помощью стаканов. В этом случае внутренний диаметр стаканов и наружный диаметр пружины должны примерно совпадать, гарантируя зазор в 1…2 мм.

Еще один чертеж поможет сделать вибростол для тротуарной плитки с четырьмя опорами.

Размеры 300 мм и 180 мм в этом чертеже относятся к габаритам короба для установки электродвигателя.

При необходимости увеличить число опор и, соответственно, добавить усиливающие балки в раму, двигатель может быть смещен от центра, как показано на схеме ниже.

Допустимо также использование передаточных механизмов, когда двигатель установлен на раме вибростола, а вибрация на столешницу передается с помощью шкива.

Принцип работы и конструкция

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

• Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
• Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Предлагаем ознакомиться: Изготовление строительных блоков своими руками

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

• Из раствора удаляется избыточная влага и воздух.
• Повышается прочность бетона благодаря устранению пустот.
• Возрастают показатели текучести и однородности смеси.
• Обеспечивается равномерное заполнение формы.
• Ускоряется процесс затвердевания бетона.
• Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен. Бурение выполняют двумя способами:

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Принцип действия устройства

Прежде чем приступать к изготовлению вибратора для бетона, необходимо разобраться в том, как это приспособление устроено и какие функции оно выполняет. Проходя мимо строительной площадки, многие наверняка замечали, как рабочие перемешивают бетонную смесь, используя для этого специальный инструмент.

В стандартную схему такого устройства входят:

1. двигатель (электрический, бензиновый или пневматический);
2. передаточный механизм;
3. эксцентрик (генератор вибрационных колебаний).

Через гибкую передачу мотор запускает вращение вибрационной булавы, которая передает на рабочую поверхность, соприкасающуюся с раствором, необходимую частоту колебаний. Вибробулава, погруженная непосредственно в толщу незастывшего бетона, создавая высокочастотные колебания, позволяет эффективно воздействовать на проблемные участки и контролировать качество обработки бетонного раствора. Без выполнения такой процедуры в растворе остается много кислорода, из-за чего будущая монолитная конструкция получается недостаточно прочной.

Нетрудно догадаться, что основная функция глубинного вибрационного агрегата — это разрушение пузырьков воздуха, образующихся в растворе цемента в процессе смешивания. Кроме того, виброустройство способствует выходу лишней влаги. Как уже было отмечено, это становится возможным благодаря вибрационным движениям погружной насадки инструмента.

Для покрытия характерны высокая надежность и длительный срок службы. С помощью простых подручных средств не так уж и сложно сделать вибраторное устройство для бетона своими руками.
