В какую сторону откручивается звездочка на бензопиле

Замена звездочки на бензопиле своими руками

В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:

• использование только одной цепи;
• использование двух и более цепей попеременно.

В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.

Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода

Поэтому очень часто на него не обращают внимание и забывают смазывать

Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.

Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:

Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку.
Снимается шина с цепью, попутно удаляются любые загрязнения.
Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать.

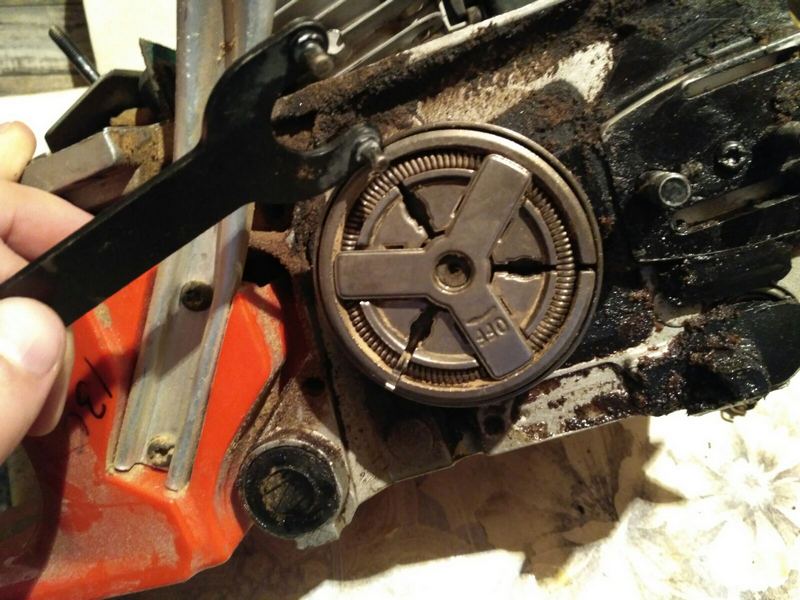

После этого можно приступать к отвинчиванию гайки сцепления

Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком

Это повредит гайку.

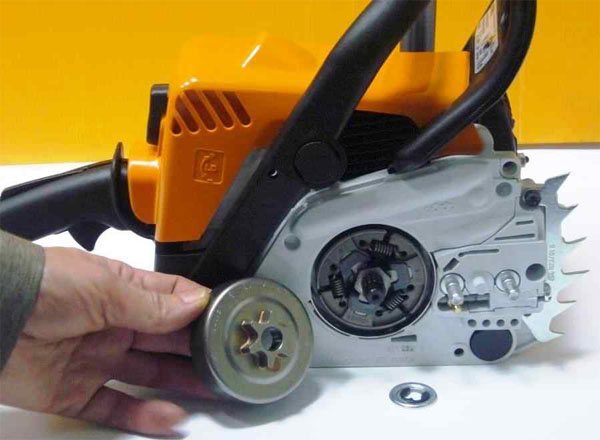

Теперь можно снять сцепление и барабан ведущей звездочки.
Замена барабана сцепления.
Сборка всех деталей воедино в обратном порядке.

Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.

Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.

Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла

Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы

Ведущие шестерни по особенности конструкции разделяются на:

• Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
• Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

• у основания зубца заметны полукруглые впадины;
• толщина зубца меняется с высотой;
• сколотые зоны на вершине;
• внутри отверстия ступицы появились царапины;
• цепь протерла канавку на звездочке;
• при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Реставрация или замена?

Детали привода делаются из особо прочных высоколегированных сплавов в условиях промышленного производства. Кроме того, их подвергают специальным видам обработки для улучшения их прочностных качеств, износостойкости и коррозионной стойкости. В их число могут входить:

• Закалка.
• Отпуск.
• Дробеструйное уплотнение поверхности.
• Нанесение защитных покрытий.

Повторить такой технологический процесс в условиях домашней мастерской невозможно. Не сработает также попытка реставрации наплавкой с последующей фрезеровкой под размер. Такая восстановленная шестерня проработает в несколько раз меньше, чем заводская. Стоимость ремкомплект несопоставимо мала по сравнению с потерянными впустую усилиями и временем.

Бензопила в разобранном виде

Замена детали в сервисных мастерских стоит недешево, поэтому наиболее разумным и экономичным остается самостоятельная замена на подходящую шестерню промышленного производства.

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

1. Наличие больших радиусов в местах перехода зубьев
2. Неравномерная ширина зуба
3. Обнаружение сколов и стружки металла на верхней части зубьев
4. Задиры и риски на внутренней поверхности отверстий в ступице
5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

• Снимаем защитную крышку с пильной гарнитуры;
• Демонтируем шину и цепь;

В процессе эксплуатации происходит прилипание муфты к ведущей звездочке. Поэтому для ее снятия, чаще всего, необходимо выполнить следующие операции.

• Снимаем крышку воздушного фильтра и сам фильтр;
• Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
• Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;
Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;

Важно: производя замену ведущей звездочки, следует помнить, что на шине размещена ведомая звездочка. Советуем проводить замену обеих деталей одновременно, дабы избежать износа цепи и других поломок бензопилы

Несколько полезных советов:

• При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
• Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

• Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
• После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

1. Демонтаж кожуха, а также шины и цепи

   Как снимается защитный чехол на бензоинструменте

2. Снятие стопорного кольца, а за ним и шайбы

   Демонтаж штопорного кольца

3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

https://youtube.com/watch?v=ej9hX3Lf140%3F

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Замена звездочки на бензопиле

Все бытовые, да и профессиональные бензопилы имеют одинаковые конструктивные особенности, а потому и ответ на вопрос, как снять звездочку с бензопилы, практически одинаков для владельцев всех моделей бензопил. Они, конечно, могут отличаться по качеству сборки и комплектующих, по установленным дополнительным опциям и по размещению некоторых узлов. Но, в целом, они состоят из одних и тех же узлов имеют схожие болячки и требуют одинаковых расходников. Это замечание в полной мере относится к пильному аппарату, который состоит из приводного устройства, шины и цепи.

Снятие звездочки бензопилы

В свою очередь, в приводном устройстве чаще всего из строя выходит ведущая звездочка. Это связано со многими причинами, которые мы рассмотрим ниже

Замена такого важного механизма может показаться кому-то сверхсложной задачей, но на самом деле ремонт можно выполнить дома. Для этого не потребуется ни специальных инструментов, ни больших знаний и умений

Сразу отметим, что технология ремонта пильного аппарата цепной бензопилы и электропилы существенно не отличается.

Виды звездочек для бензопилы

В бензопилах применяют два вида приводных звездочек: цельные — составляющие с тарелкой сцепления одно целое и разборные — имеющие сменный венчик с шлицевым креплением к тарелке сцепления бензопилы. Звездочки цельные стоят дешевле, в тоже время звездочка разборная в процессе эксплуатации более выгодна, так как позволяет менять только сьемный венчик. Сама тарелка сцепления изнашивается мало.

Принцип конструкции барабана сцепления у агрегата

Бензопила — это агрегат, который оснащен ведущей звездочкой, и является единым комплексом, имеющий корзину сцепления. На подобные агрегаты устанавливают сцепления с центробежным типом, которые срабатывают автоматически, исходя из того какое количество оборотов имеет двигатель.

Барабаны, которые являются основой подобных сцеплений на механизме агрегата, считаются неотъемлемыми частям систем цепного привода. Такие детали по форме схожи со звездой, в результате чего они получили такое название. Исходя из того какая бензопила рассматривается, эти детали подразделяют на профессиональные и бытовые. Поскольку профессиональные бензопилы применяются чаще бытовых, то и замена ведущей звездочки в инструменте должна происходить более часто. Рассматривая бытовые инструменты, стоит отметить, что на частоту замены деталей влияют объемы выполняемых работ и нагрузок, которые воздействуют на цепь агрегата.

Но в любой ситуации основная причина замены звездочки — это изношенные зубцы, на которые воздействует цепь. При наличии в приспособлении монолитного барабана, цепь прорезает его фактически насквозь, и поэтому он нуждается полной замене. Если же в агрегаты устанавливаются барабаны, у которых сменные венцы, то достаточно только выполнить замену самого венца.

Как правило, если необходимо снять звездочку с бензопилы, многие владельцы инструмента пользуются услугами специализированных сервисных центров, но для экономии семейного бюджета, такая замена может быть выполнена самостоятельно. Реализация данной задачи не является сложной, но для ее выполнения необходимо наличие нужных деталей и инструментов. Замена звездочки для каждой модели бензопилы осуществляется аналогичным образом.

Это интересно: Какую марку бензопилы лучше выбрать для бытового или профессионального использования

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

• заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
• высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

• использование одной пильной цепи;
• использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

Читать также: Разновидности цоколей ламп освещения

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

• Снимаем защитную крышку с пильной гарнитуры;
• Демонтируем шину и цепь;

• Снимаем крышку воздушного фильтра и сам фильтр;
• Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
• Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;
Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;

Несколько полезных советов:

• При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
• Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

• Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
• После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.
