Установка двигателя от мотоблока на муравей

Улучшение грузоподъемности, или делаем из Муравья самосвал

Мотороллер Муравей — устройство мощное, однако большинство владельцев не прочь увеличить грузоподъемные способности модели. Кроме того, можно переделать кузов и сделать его откидным (на подобии самосвала).

Однако есть некоторые нюансы и главное — не перестараться. Как известно, грузоподъемность равна около 250 кг, на практике умещают и большие грузы. Но следует помнить, что при такой нагруженности скорость будет гораздо медленнее (до 35км\ч).

Повысить грузоподъемность можно, увеличив борты. Однако потребуется усиление рамы мотороллера.

Сварку можно признать наиболее оптимальным вариантом, но можно справиться и без нее (изготовление дополнительной рамы производится из дерева).

Кузов в данной ситуации сдвигается вперед или оставляется на своем месте, а вот назад его сдвигать запрещено.

Есть возможность рассмотрения варианта и установки отдельных будок на такие мотороллеры, что потребует отдельных затрат.

Для самосвала чаще всего используют следующие механизмы:

  • тросовые лебедки;
  • гидравлика с автоматическим приводом;
  • способы с применением дверных петель и т.д (так называемые «ручные»).

Что касается гидравлики, то здесь потребуется еще и использование насоса. Общие траты при таком подходе могут превысить саму стоимость мотороллера.

Рассмотрим варианты реализации идеи:

1. С применением автоматики.

Кузов прикрепляется к дополнительной раме, которая присоединяется при помощи шарниров к основной. Подъем может осуществляться при помощи ромбического домкрата, который функционирует с подачи простого электропривода. Сам же электропривод легко можно сделать, используя стеклоподъемники простого автомобиля. В этом и есть суть автоматики, когда кузов опрокидывается нажатием одной кнопки.

Единственный минус такого преобразования — это конечная стоимость работы. Цена зависит от применяемых запчастей.


2. Ручной способ.

Кузов, как и в автоматическом способе, устанавливается на дополнительную раму. Рама также присоединяется к основной.

Удобство такого способа в том, что при надобности есть возможность попросту снять кузов (например, когда нужно перевезти длинные трубы и т.д.). Такие длинные объекты смогут быть закреплены прямиком к раме.

Тонкости производства


На практике рекомендуется дополнительная установка цепочек, которые предохранят петли от вырывания. А затворами могут служить обыкновенные дверные ручки от бытовых приборов или механизмы от авто.

При конструировании съемного кузов, потребуется и крепление бака, номера, поворотников непосредственно к раме (не путать с кузовом). Нужно добиться, чтобы центр тяжести был около осей петель (около 30 см по отношению к заднему краю). Только так кузов будет без проблем опрокидываться вручную.

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • электрическая дрель;
  • гаечный ключ;
  • отвертка;
  • плоскогубцы;
  • уровень;
  • молоток;
  • краска.

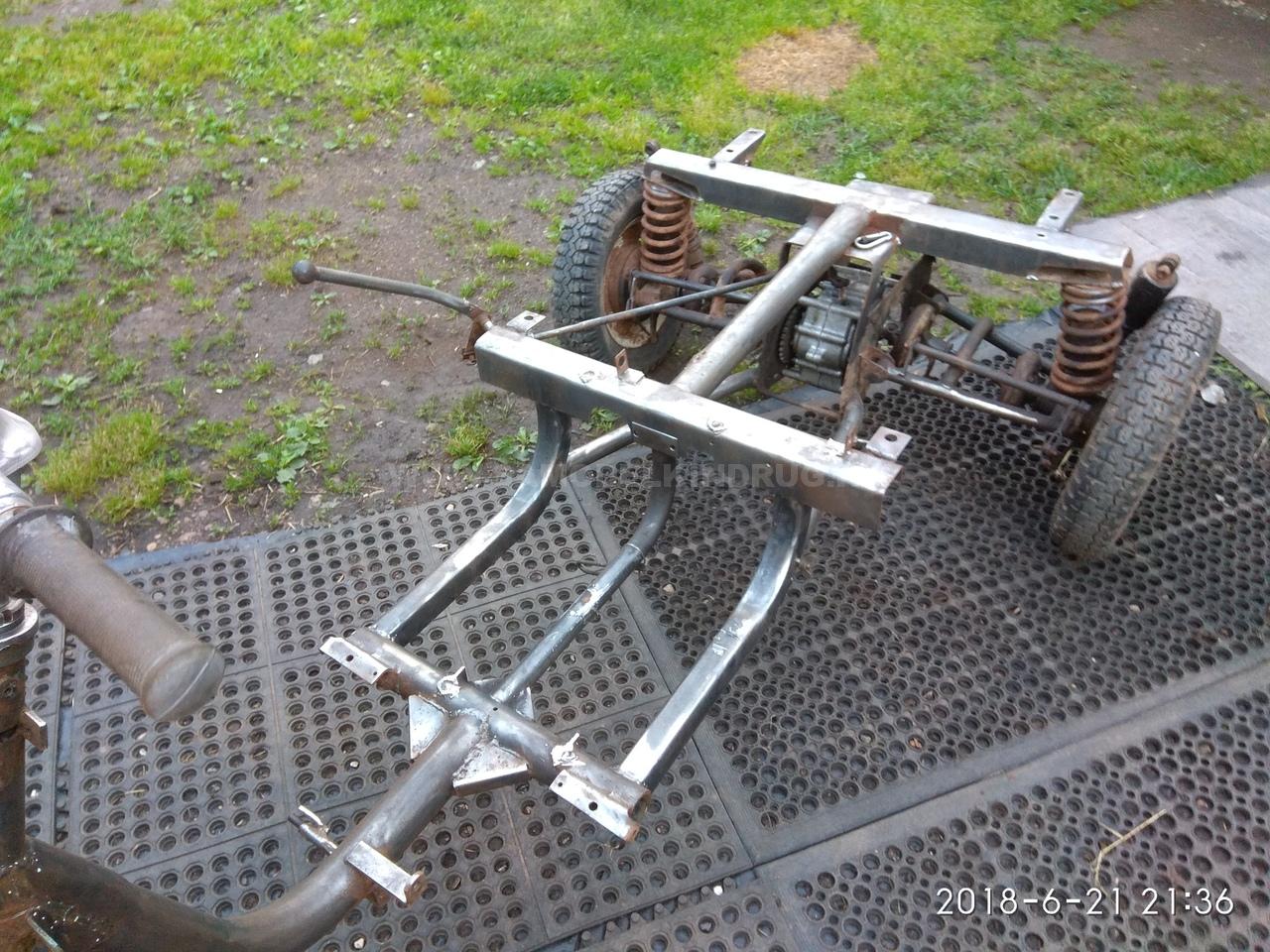

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

  1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
  2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
  3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
  4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
  5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

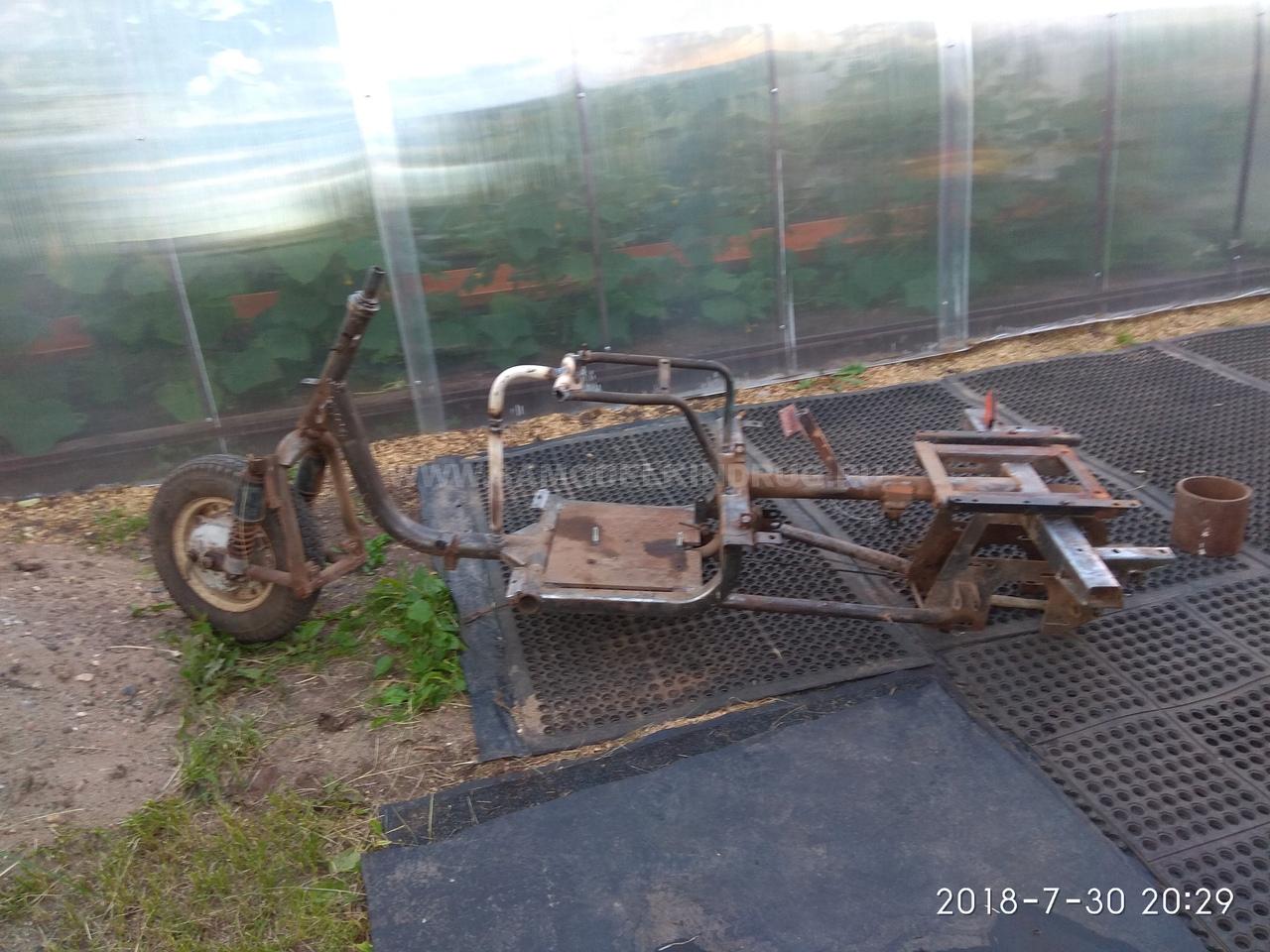

Самодельный мотоблок из того, что валялось в сарае

Итак. Представляю вашему вниманию мой мотоблок. Собираю его с прошлого года. На этих выходных наконецто скидал все дитали в единое целое. Осталось все хорошенько закрепить, проворить, раскосынить, сделать элименты управления, плуг, фрезу и телегу конечно же.

Сугубо говоря на базе чего мотоблок не понятно т.к. движок покупной китайский специально для подобной техники марки «Лифан», кпп и один редуктор с мотоцикла «урал» (кпп днепр), еще 2 редуктора и мост с мотороллера «муравей». Все остальное трубки да пластинки с уголками.

Впринцепе все работает, крутится, вертится но темнемение есть парочка не решенных проблем. Для этого тема и была создана.

Проблема в первую очередь в скорости. МБ получился очень медленный. Расчетная скорость порядка 8 кмч. на 3000 обмин. Конечно тяговое усилие у него очень большое при этом но темнемение это очень медленно. С одной стороны это хорошо для движка т.к. ему легче но с другой стороны очень много бензина будет расходоватся зря. Ездить предстоит примерно порядка 5км в радиусе от дома.

Вторая проблема это медленный ВОМ. Вал отбора мощьности на мой взгляд крутится слишком медленно. Боюсь придется отказаться от фрезы, сделать грунтозацепы и похать плугом. Либо повышать обороты вала фрезы после ВОМа.

Щас МБ собран сугубо на прихватках еще есть возможность что либо изменить. Но у меня уже голова кипит. Моих извилин уже попросту не хватает чтоб придумать решение.

С нетерпением жду отзывов, вопросов и предложений. Простите за фото снимал уже в 11 вечера. Если надо выложу более подробные фото отдельных узлов и деталей.

P.S. — Чертижи не просите — их нет!

Но будут просьбы выложить фотографии отдельных узлов и деталей, так как идея использования заброшенного «Урала» висит в воздухе. Пока вопросов и предложений нет, но уверен — будут.

Это конечно дело хозяина, но не Лифан есть основа этого девайса. Не корректный заголовок. Если бы не ТО ЧТО БЫЛО В ГАРАЖЕ, девайс на основе Лифана не получился бы. У меня с десяток движков, а коробки и редуктора нет — нет и мотоблока на основе этих движков. Но это так, мнение.

Вы правы не спорю.

Как я не пытался избавится от одного редуктора. все четно. Он сам собой навязывается. Расположение двигателя и кпп продольное и на выходе кпп как не крути редуктор нужен чтоб передать вращение в обратную сторону. а там еще нужно это самое вращение повернуть чтоб передать редуктору муравья. По началу планировалось использовать двигатель с муравья и все былобы гараздо проще но потом выяснилось что ремонт этого двигателя обойдется дороже чем купить китайский. Одной из задач при сборке этого МБ была потратить как можно меньше денег. Максимально бюджетным так сказать. Следовательно собирать нужно было из того что есть. Можно было бы расположить все как на фото:

но возникла проблема со шкивами. Специальные для МБ стоят вместе с ремнем как пол китайского движка. Выточить не из чего, взять негде. Даже на металоломе они появляются ну очень не часто. Пробовал сделать цепную передачу вместо ременной — не вариант. Пришлось расположить двигатель и кпп продольно и соединить их муфтой. Строго говоря и в этом расположении есть вариант увеличить скорость движения и скорость ВОМ отказавшись от редуктора который после кпп. Вот только скорость движения на 1й передаче высоковата получается и при культивации придется слегка бежать за МБ что ни есть хорошо. К тому же редуктор с мотоцикла урал придется поставить на другую сторону и перевернуть кверх ногами. Тоже ни есть хорошо в плане обслуживания (замены масла). Еще вариант поставить самодельную кпп о которой я писал сдесь: » > . Этот вариант самый идеальный т.к. в этом случае получается 8 передач в перед (4 повышенных и 4 пониженных) и 2 назад. И скорость вращения ВОМ при этом в самый раз. КПП я собрал но первичный вал выточен из сыромятины и показался мне немного не надежным. Ко всему прочему я закосячил его при попытке установить звездочку для цепной передачи. Вобщем надо точить снова и проблема скорости и ВОМа решится. но все это не скоро. Пока поставил редуктор муравья на место этой кпп. Вобщем все в состоянии доработки еще.

По поводу деференциала. нет диф не блокировал, оставил как есть. Тоже проблемка.. придумать блокировку. В основном МБ будет использоваться для транспортировки грузов где деференциал нужен но и блакировка тоже не помишает. Есть вариант сделать нечто типо как на ресунке ниже но место не позволяет.

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

как правильно поставить поршень на мотороллер муравей? | Автор темы: Николай

Надежда При сильном износе поршневой, требуется растачивать цилиндр.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце Артём , надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно. В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка Дмитрий на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа Григорий. В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех манипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны

При установке поршневого пальца, обратите внимание на состояние сепаратора Яна , возможно его нужно заменить. Перед установкой поршневого пальца, установите стоп***е кольцо с одной стороны до установки поршня Алина

Затем поставьте палец с подшипником и второе стоп***е кольцо, при фиксации в канавке оно издаст определенный щелчок. Вот и все, теперь одевайте цилиндр, не поршень Ярослав , головку цилиндра и затягивайте болты поочередно в крестовом порядке.

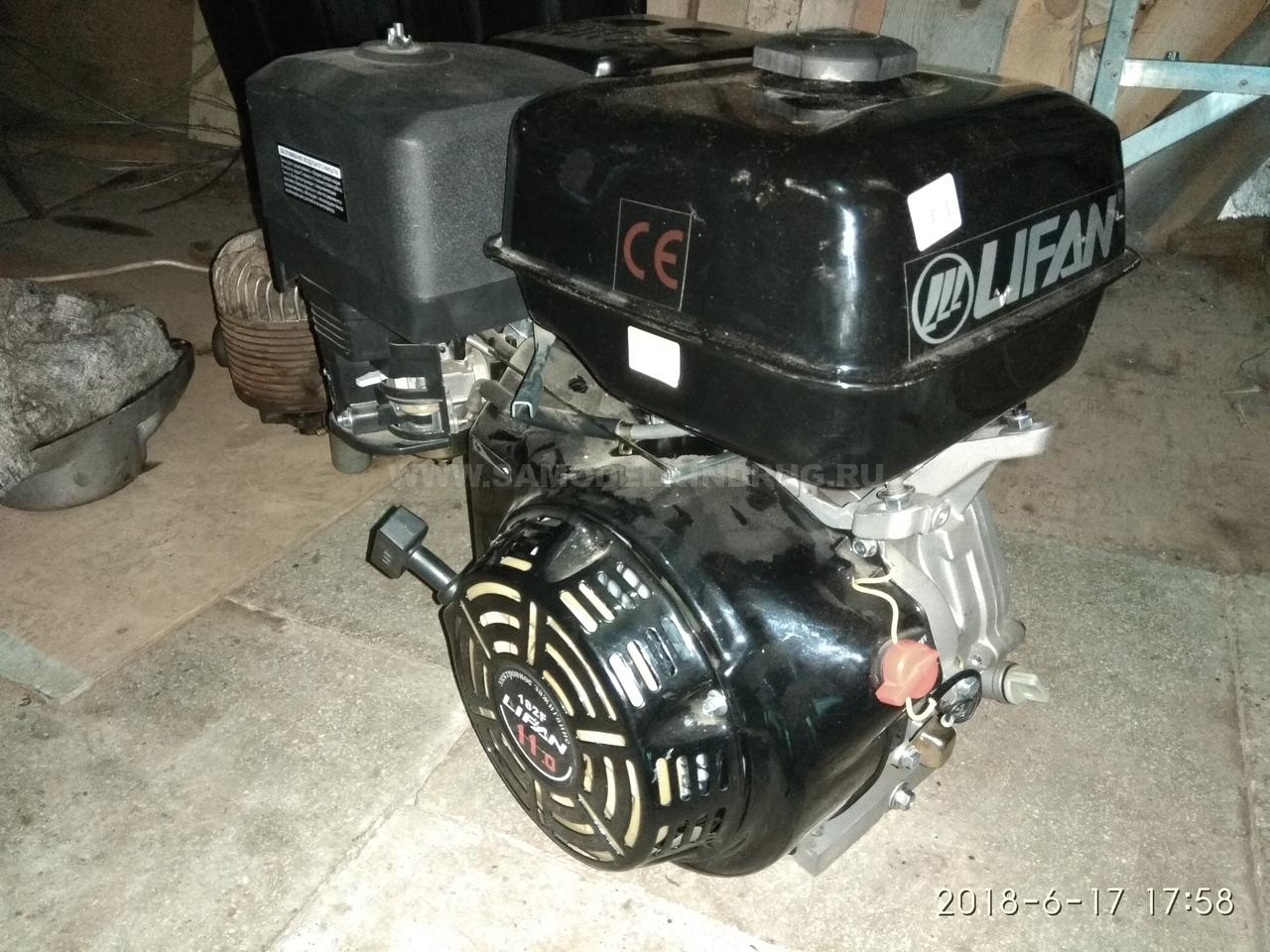

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

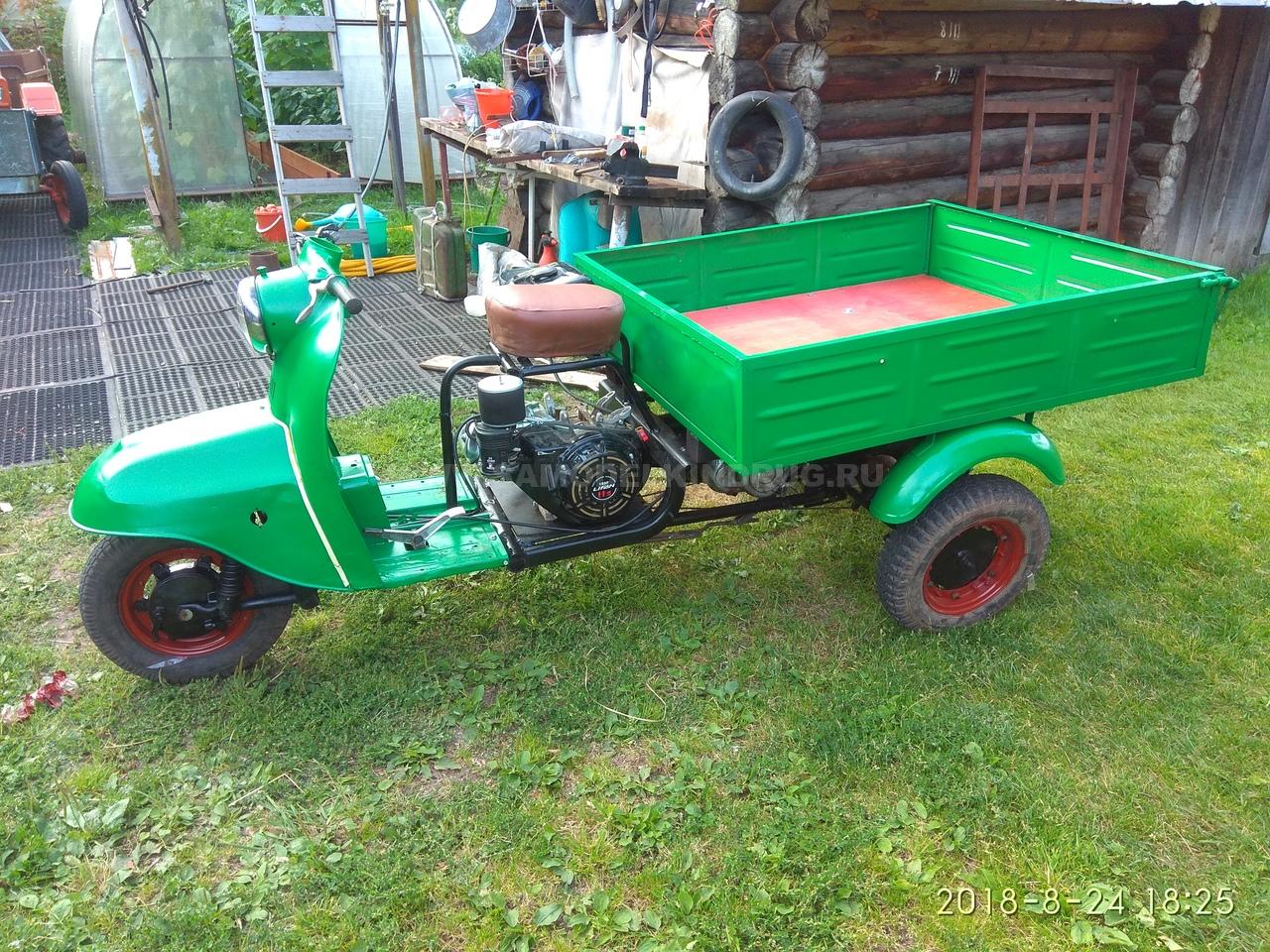

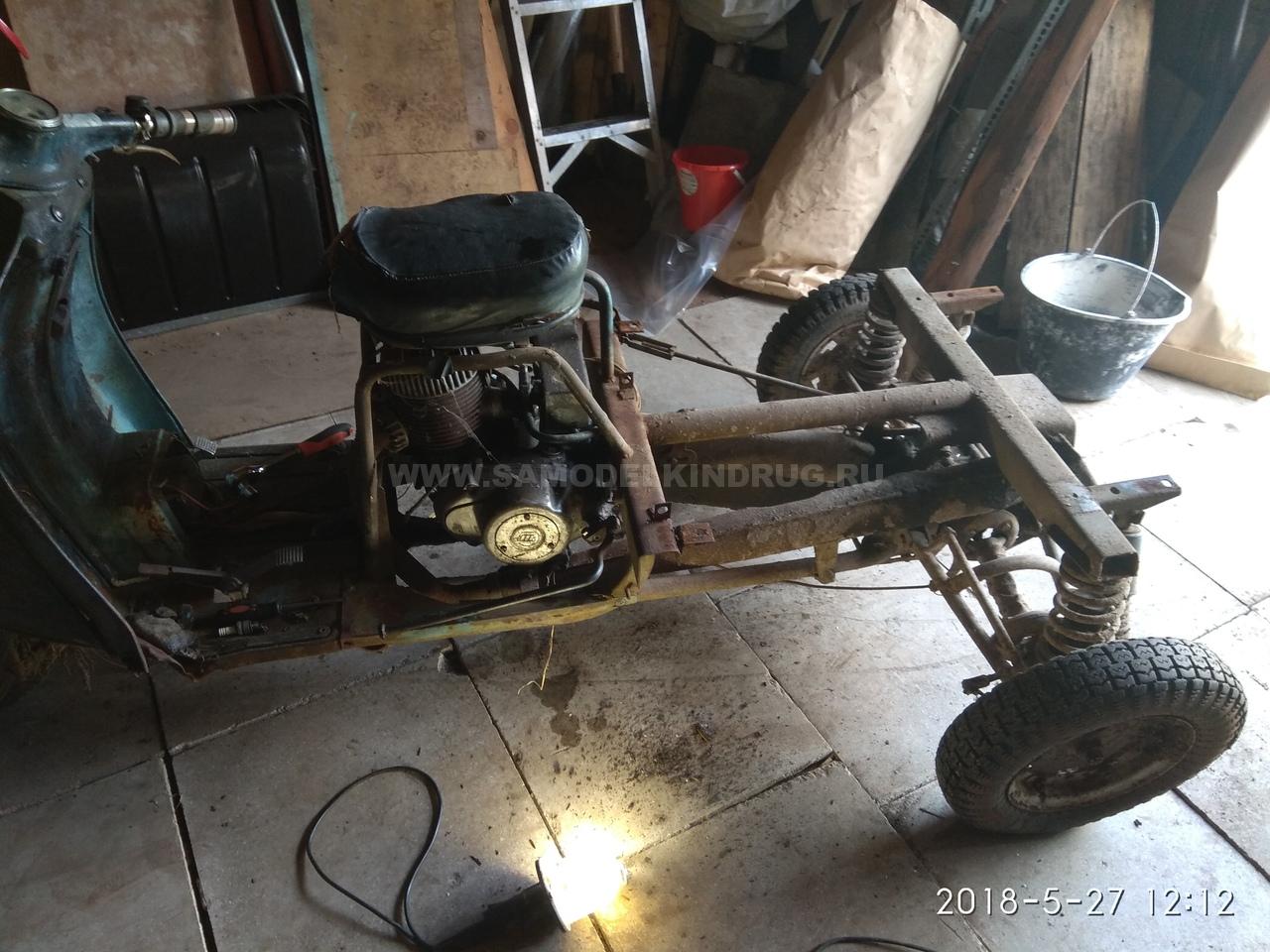

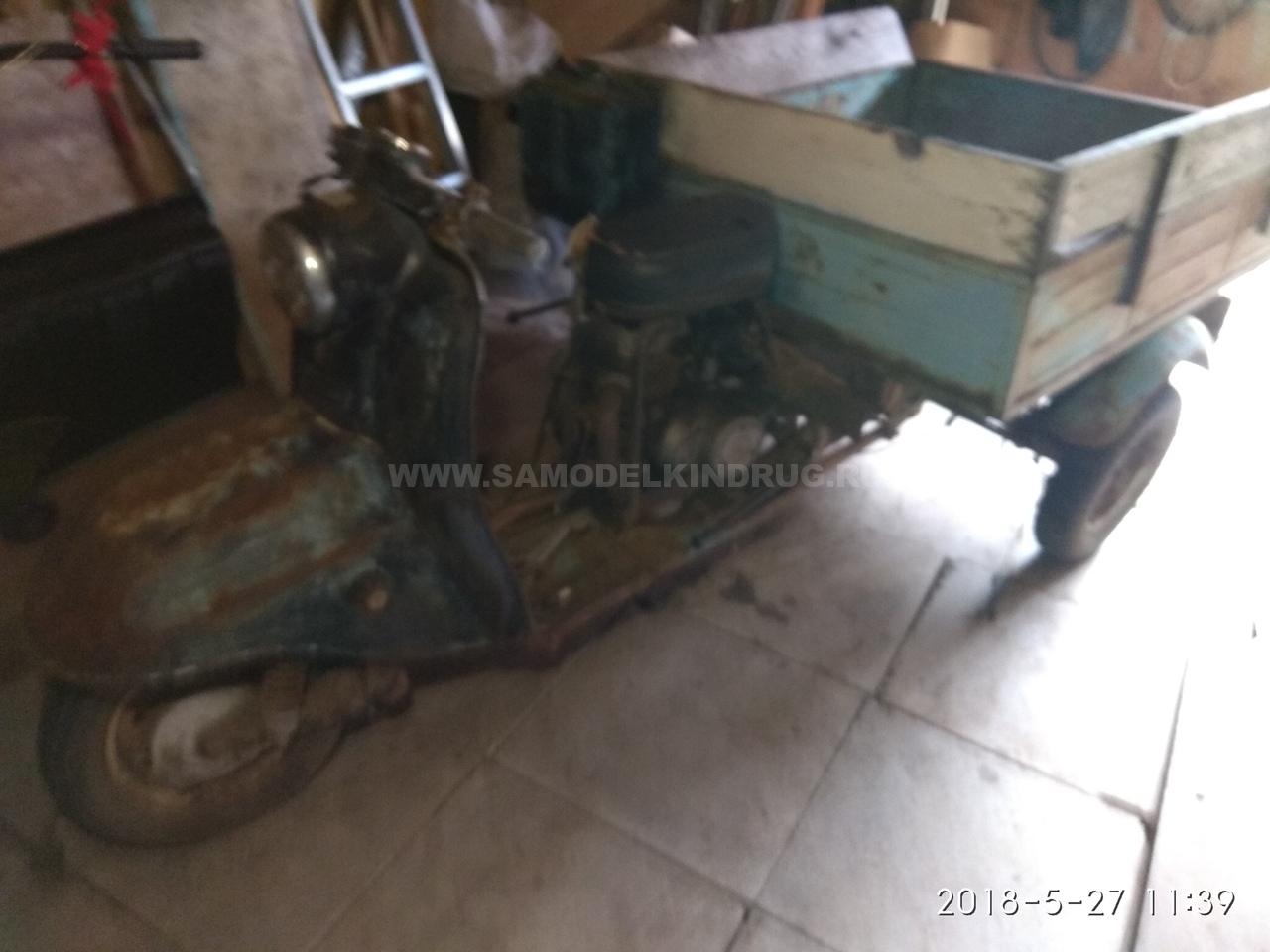

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска
  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ
  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

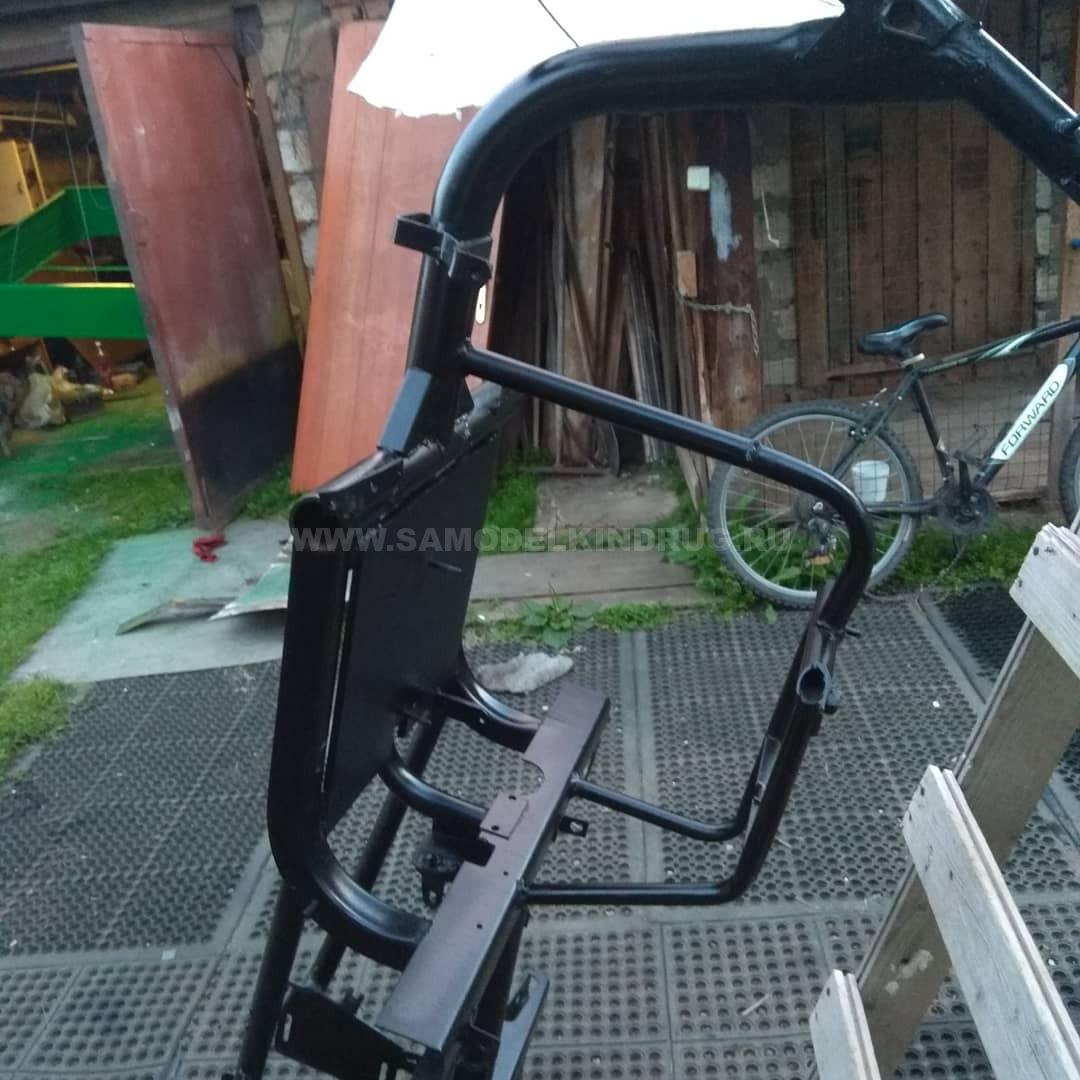

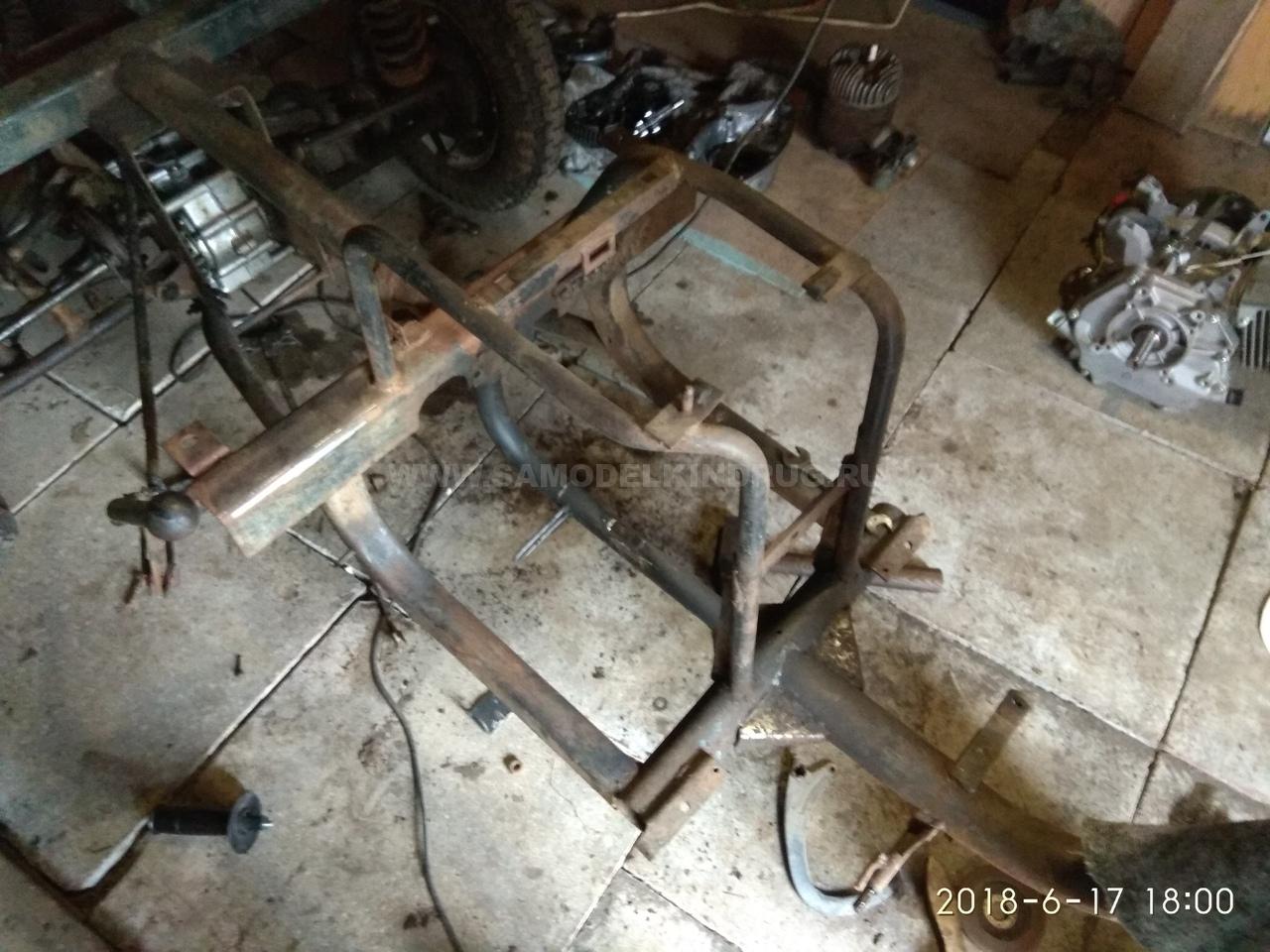

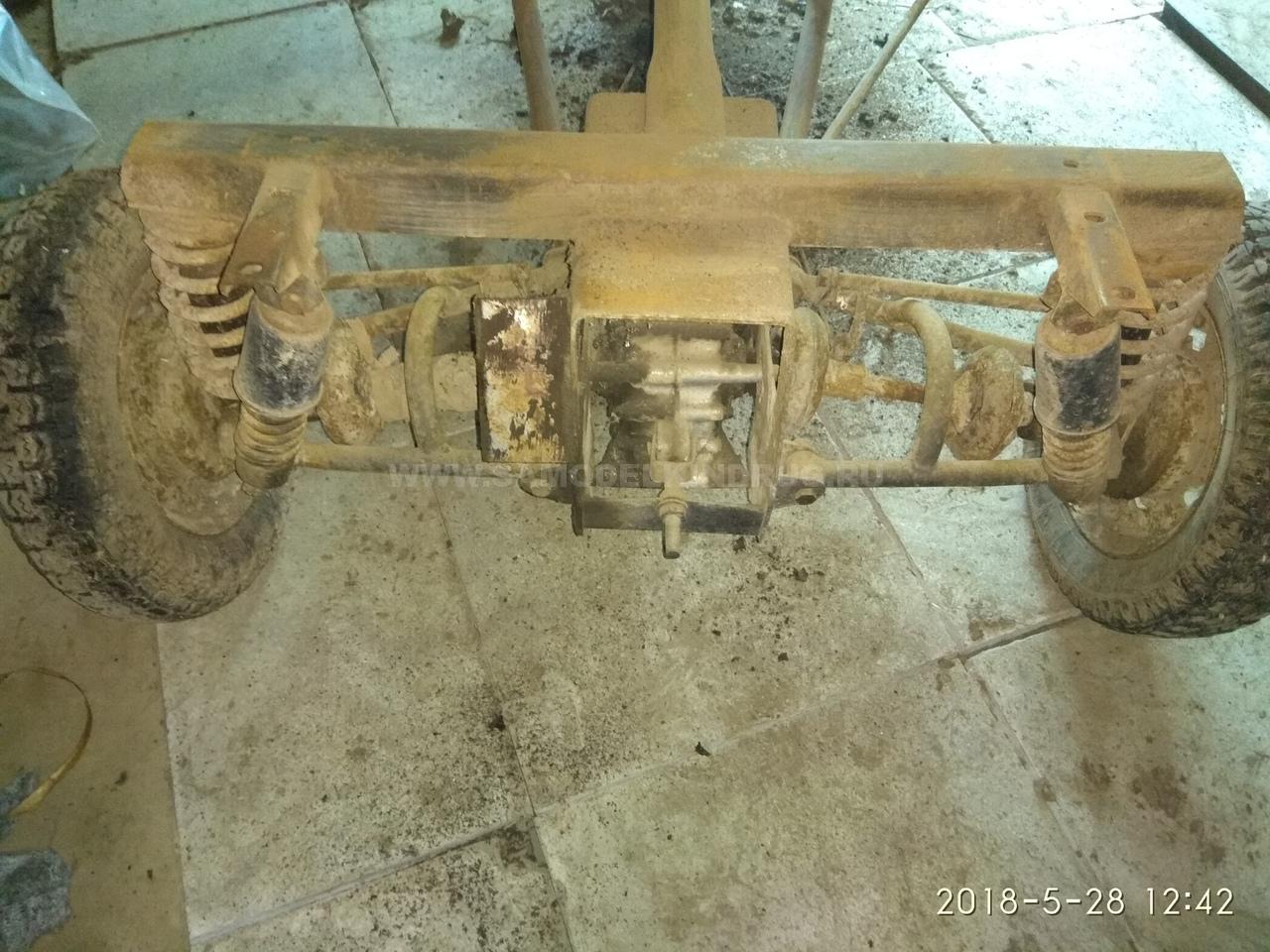

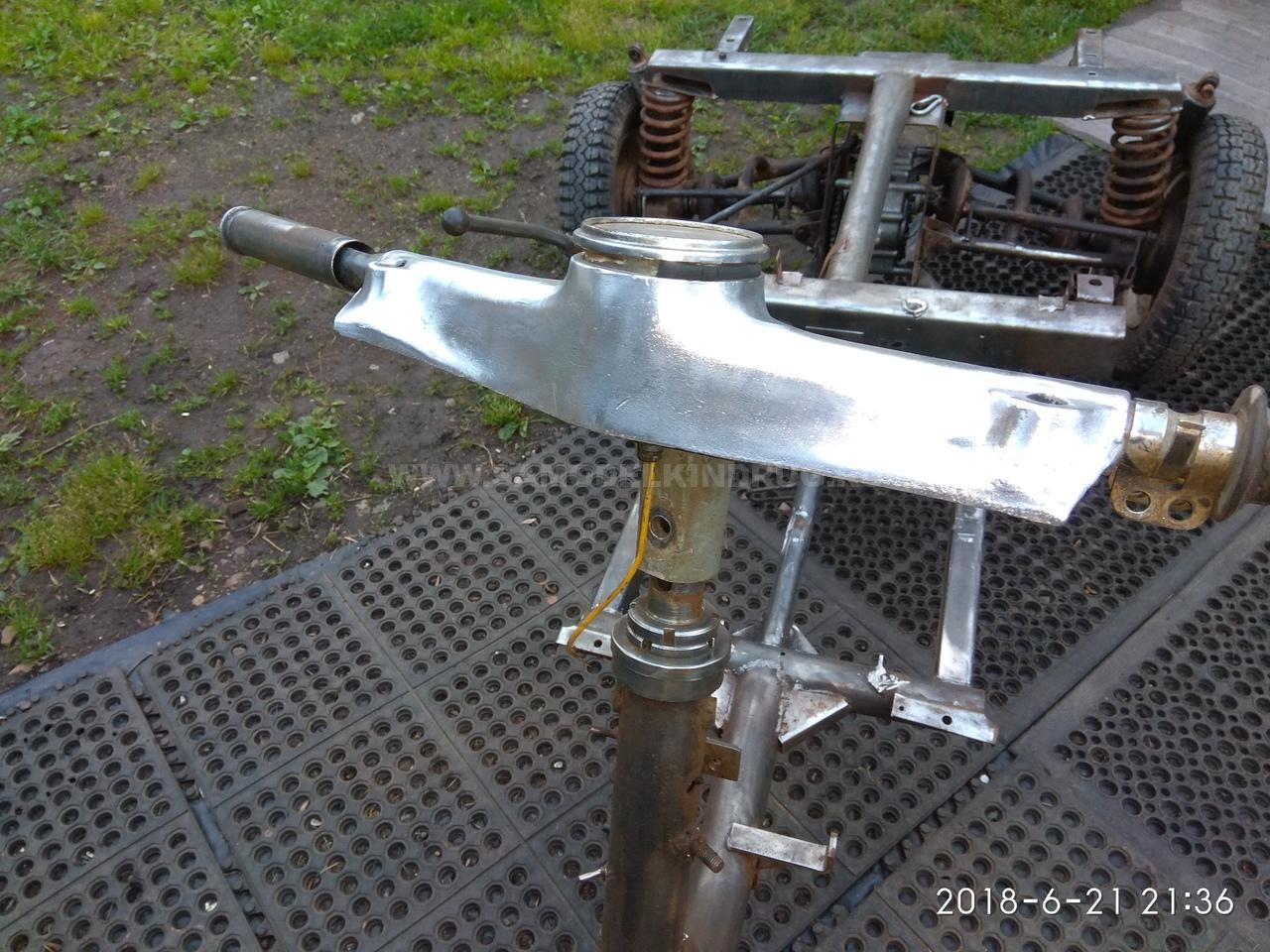

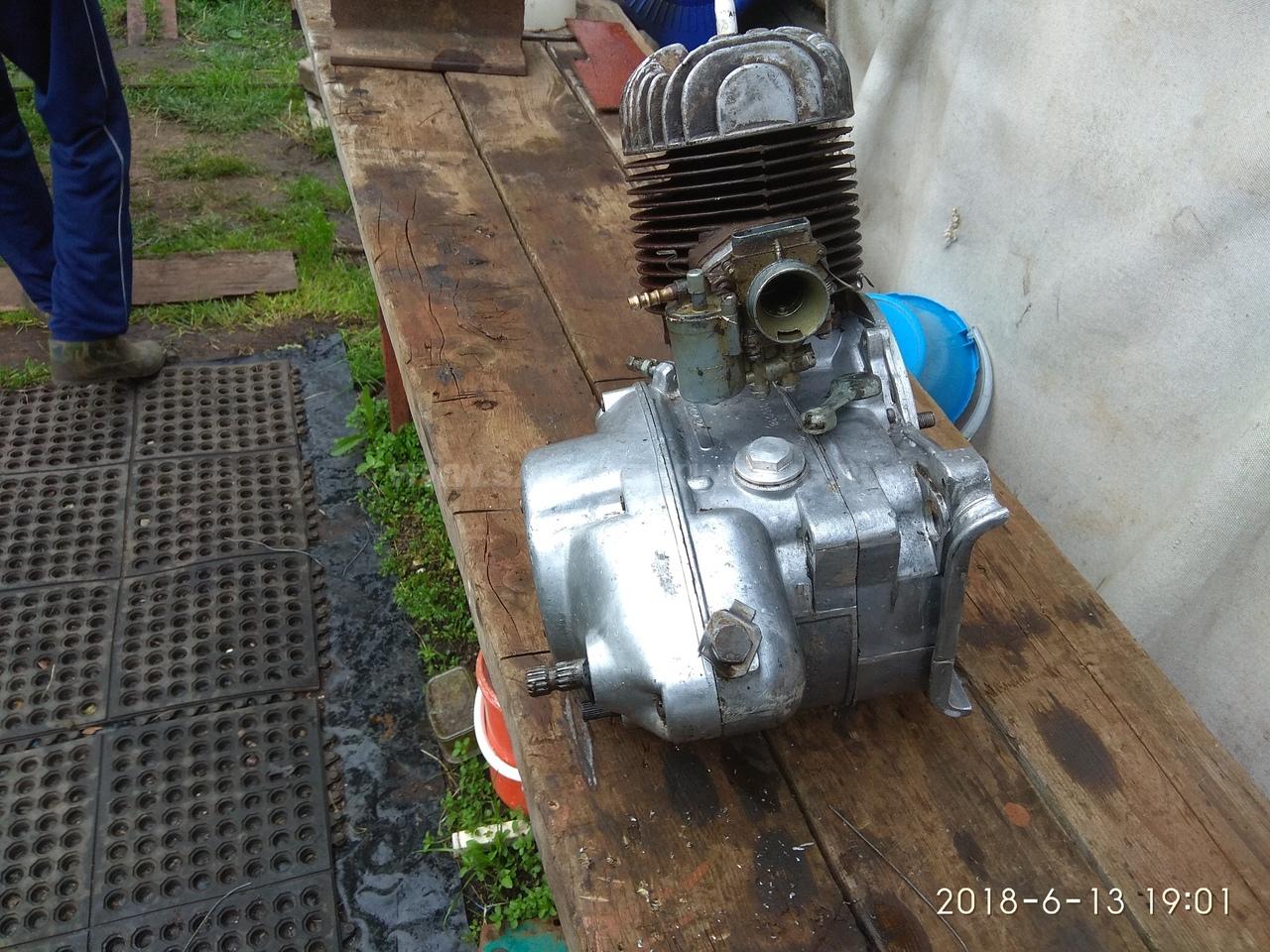

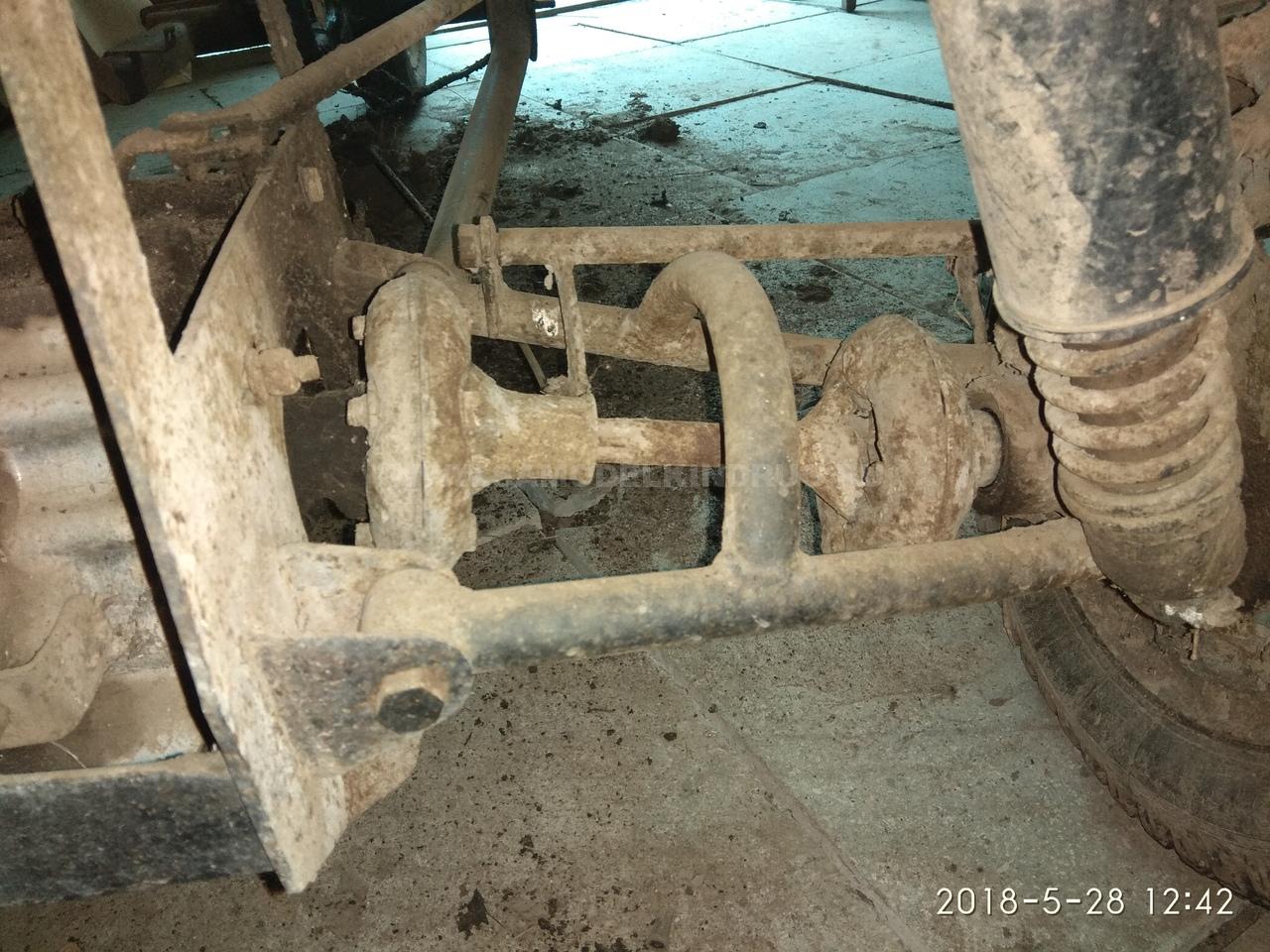

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

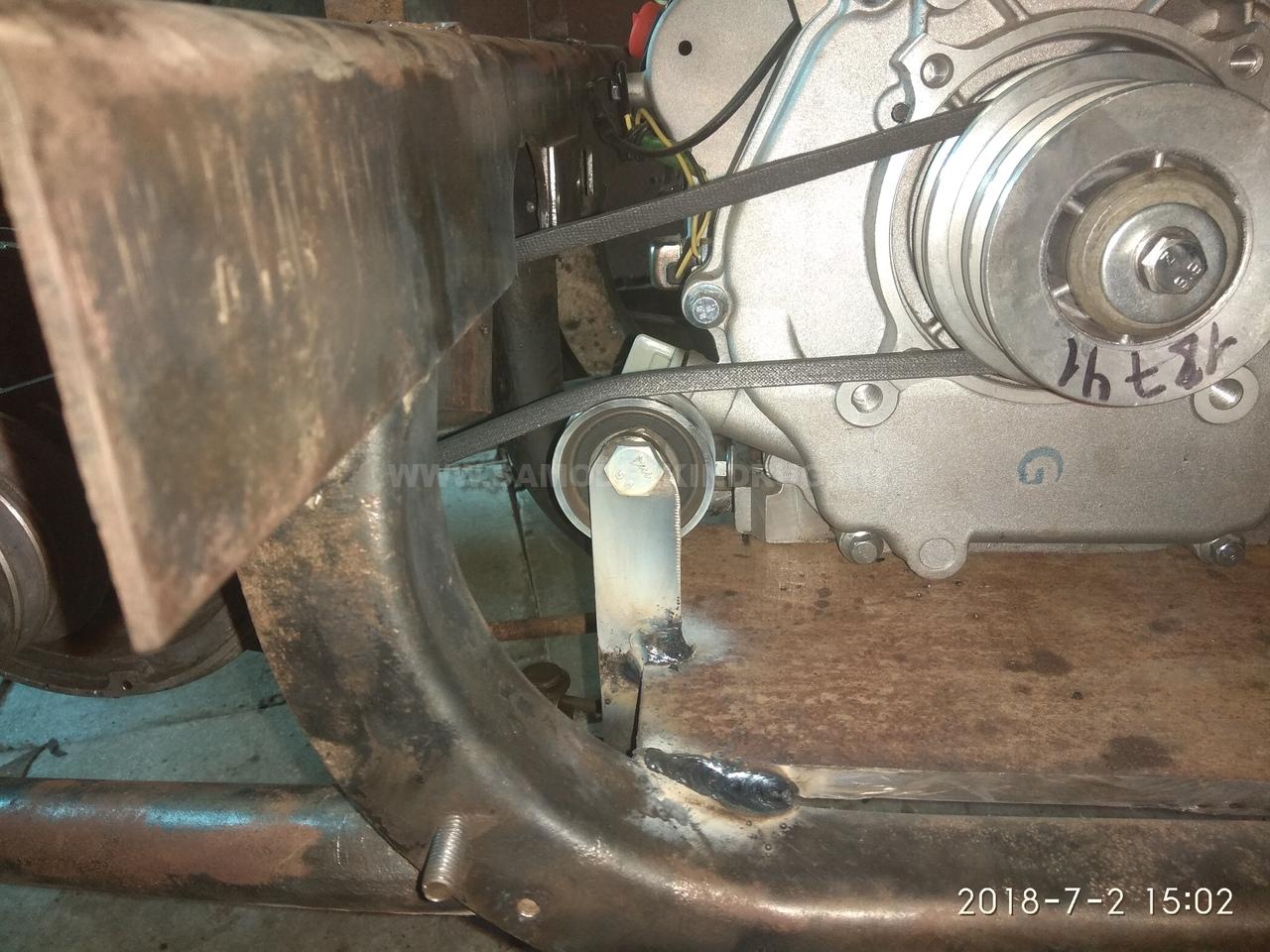

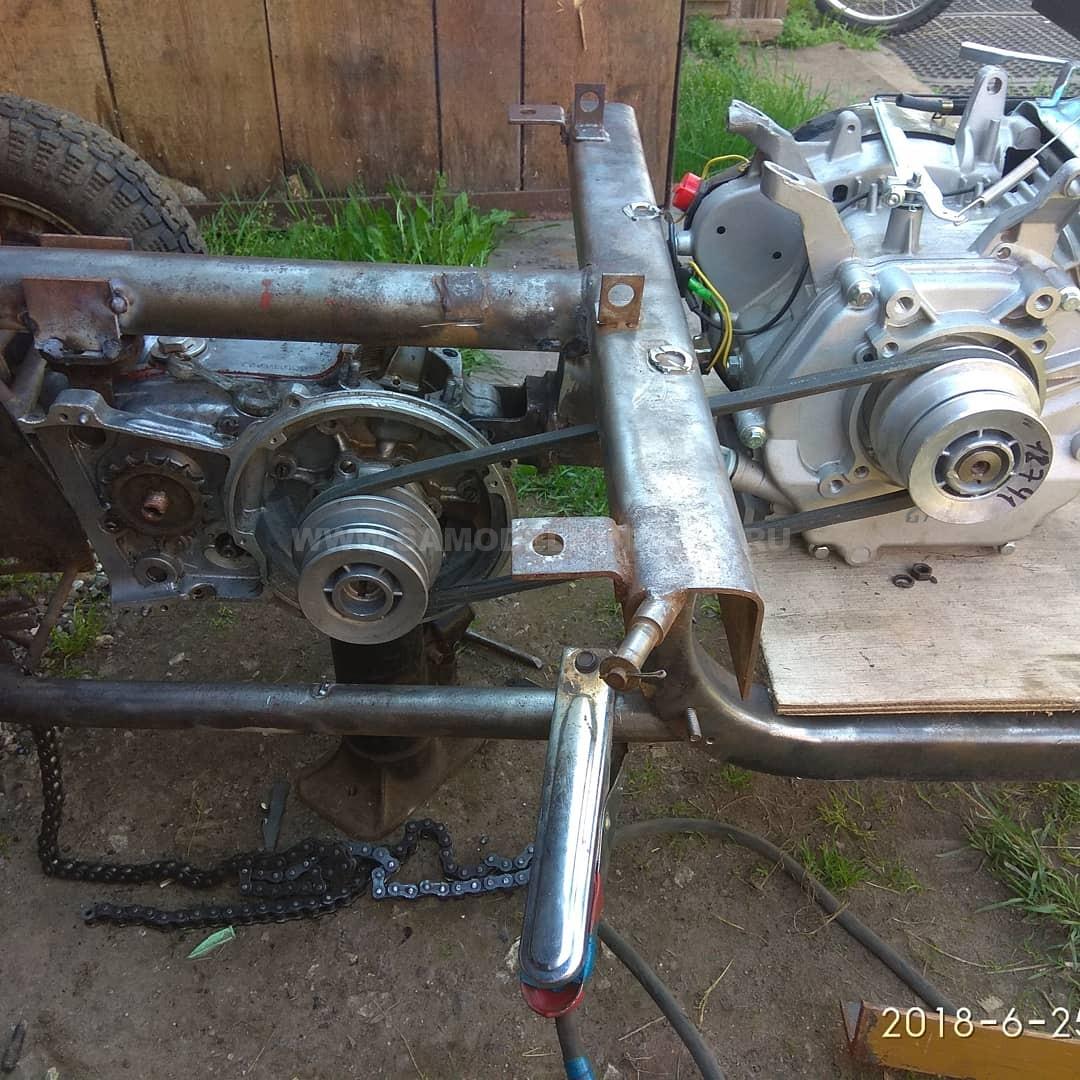

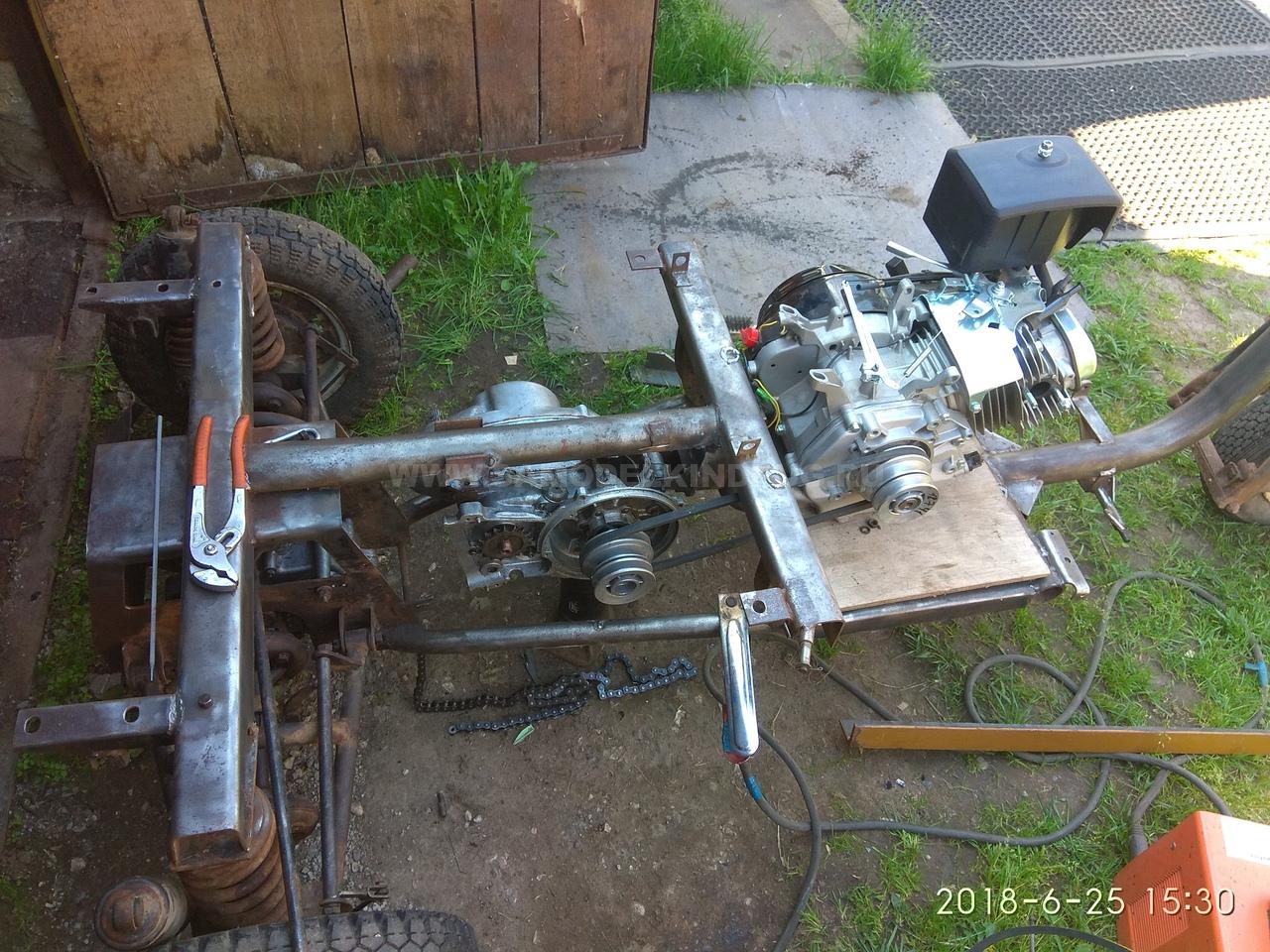

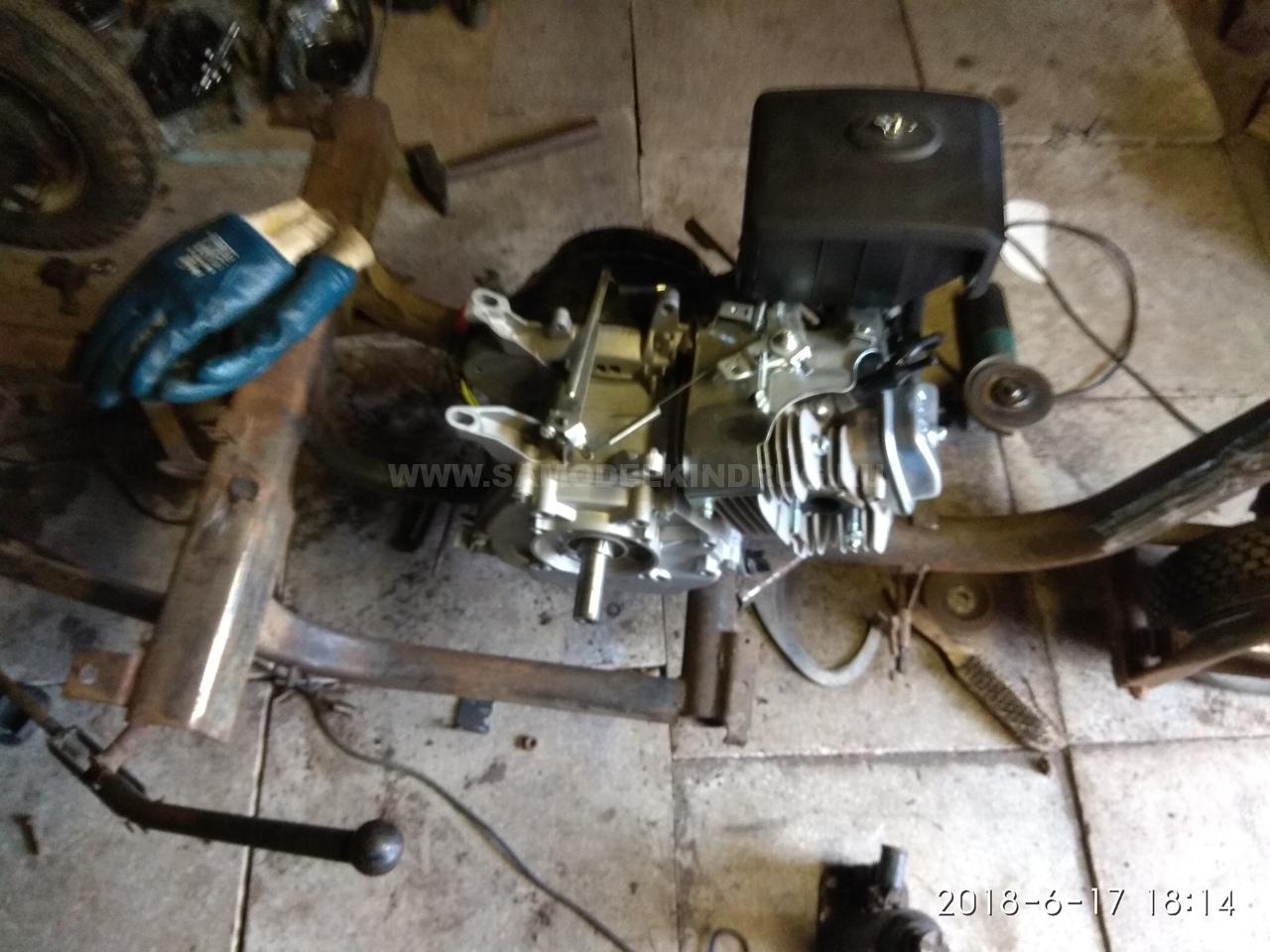

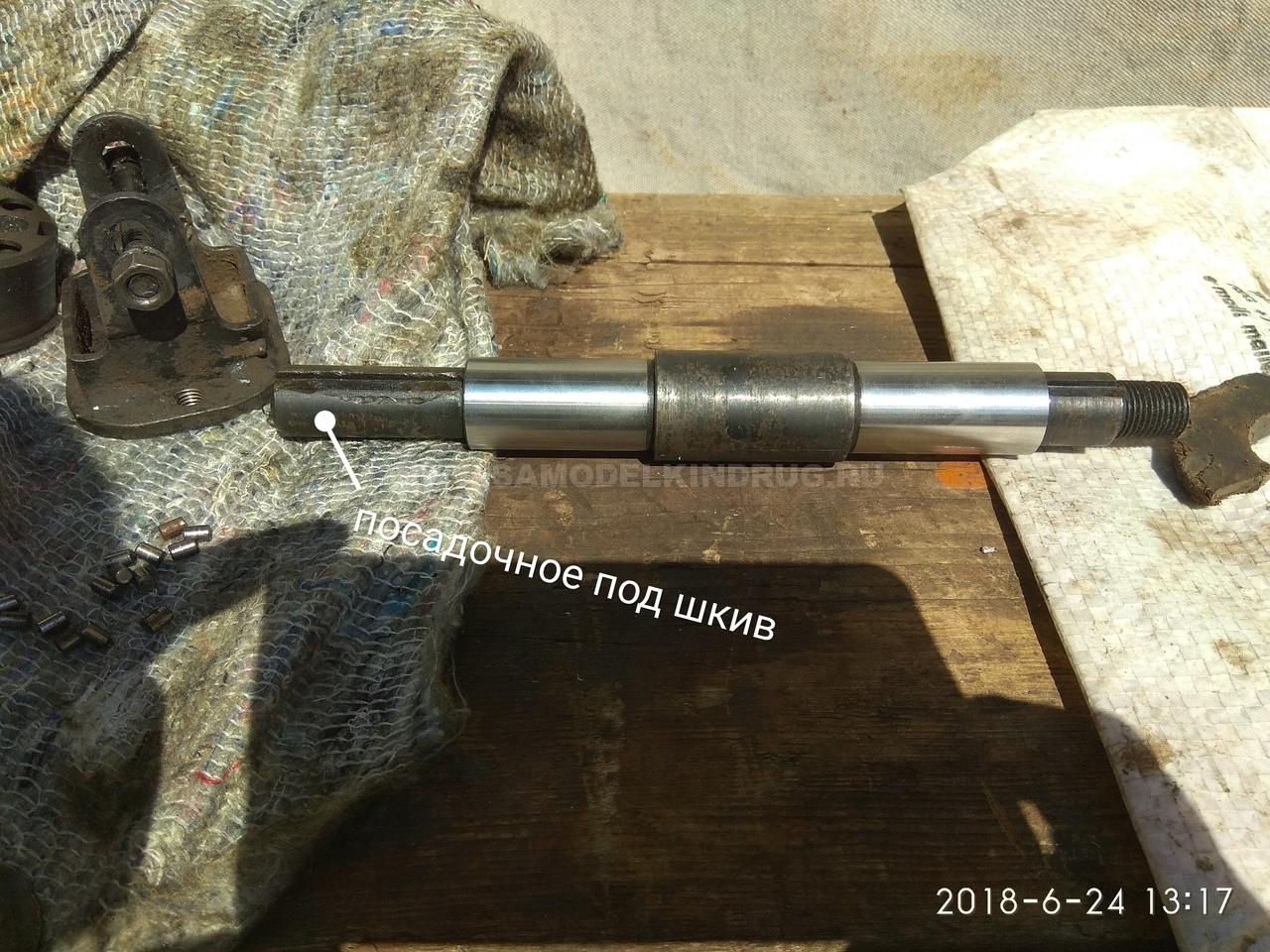

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной эксцентриковый ролик с «Рено Логан» (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

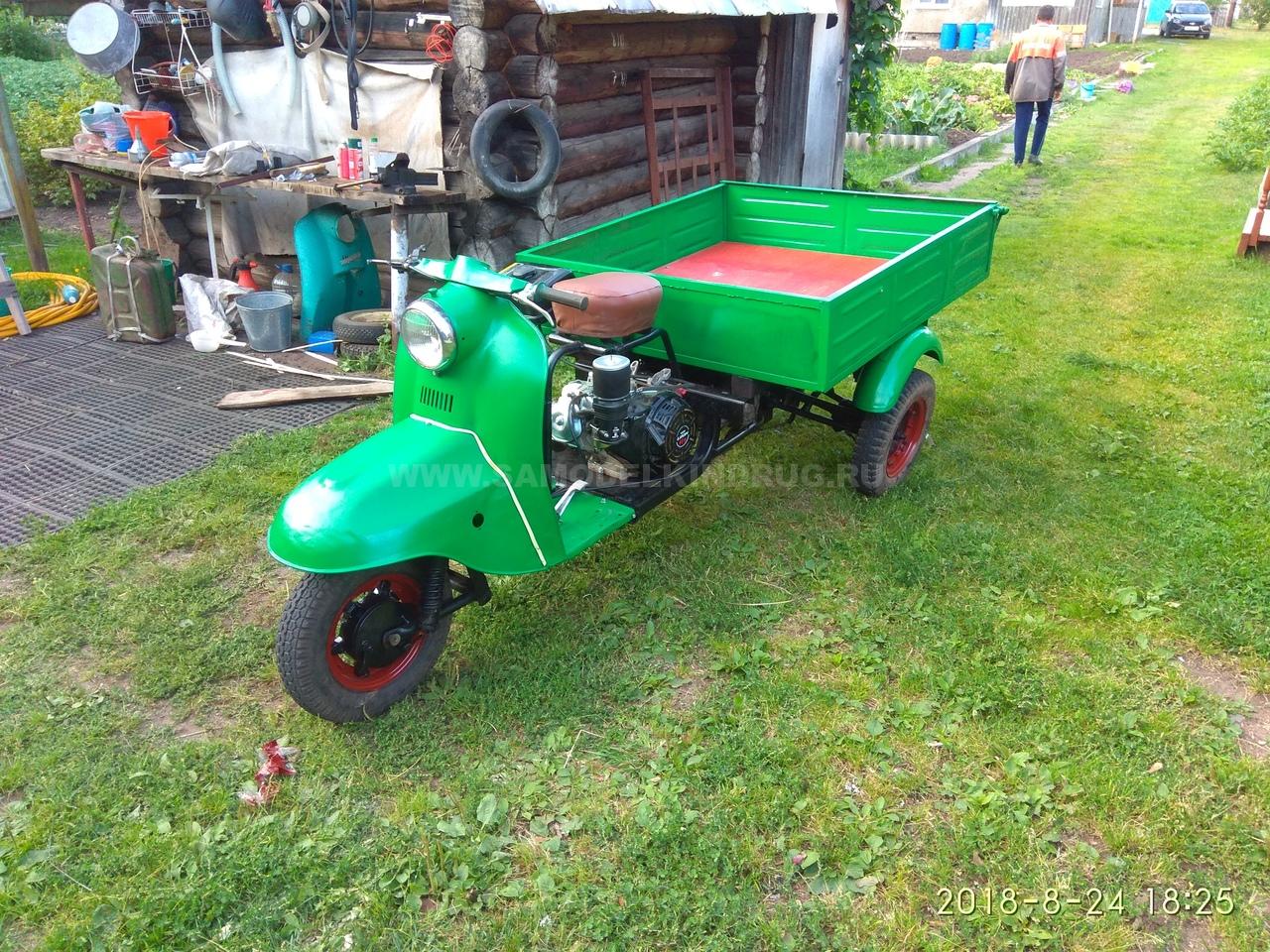

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

Видео работы мотороллера.

1 Мотоблок на базе мотороллера Муравей

Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

Фирменный мотоблок Муравей

1.1 С чего начинать изготовление агрегата?

Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

  1. Рама.
  2. Двигатель.
  3. Ходовая часть на базе двух колес.

К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

1.2 Рама для мотоблока

На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

1.3 Двигатель мотоблока

При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

1.4 Цепной редуктор

С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

Самодельный редуктор для мотоблока

1.5 Самодельные колеса

Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

Как установить двигатель от мотоблока Муравей

Работы по установке двигателя от мотоблока Муравей следует начать с перебирания мотора. Затем рекомендуется придерживаться определенного плана, чтобы получить качественный и надежный агрегат:

  1. Изготовление рамы. Это делается свариванием листа из железа и трубы четырехмиллиметрового диаметра. Раму необходимо крепко закрепить на двигателе.
  2. Устанавливаем карбюратор, воздушный фильтр и глушитель.

В данном видео рассмотрим муравей на двигателе от мотоблока:

  • устанавливаем колесо в передней части мотоблока, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления;
  • изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов;
  • определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ.

Агрегат на базе мотороллера Муравей получится немного громоздким, весом около 90 килограмм, и слегка неповоротливым. Но особая маневренность на огороде и в поле не требуется, так как обычно нет препятствий, которые необходимо часто объезжать. Зато мотор отлично выдержит все нагрузки, даже при долгой и непрерывной работе.

Когда самодельный Муравей с мотором от мотоблока нужно переместить на большое расстояние, то следует при изготовлении техники предусмотреть возможность установки колес, крепящихся болтами насквозь, или же сделать дополнительно подставку для перевозки в кузове грузового автомобиля либо в прицепе.

Также возможно сделать колеса более маленькими и навесить плуг, картофелекопалку или окучиватель.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

  1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
  2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
  3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
  4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
  5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

  1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
  2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
  3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
  4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
  5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
  6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

Этапы сборки мотоблока из мотороллера

Для того чтобы собрать мотоблок из мотороллера, нужно разобрать само транспортное средство на составные части. В первую очередь понадобится двигатель, который нужно предварительно перебрать и привести в порядок. Затем из стального листа толщиной около 4 мм и железных водопроводных труб диаметром 40 мм сваривается опорная рама, на которой на трех опорах жестко крепится двигатель. Уже после этого на раме устанавливают карбюратор, магнето, воздушный фильтр и глушитель. Чтобы двигатель не перегревался, над ним должна быть смонтирована крышка, способная обеспечить его принудительное охлаждение.

Для мотоблока из «Муравья» могут пригодиться колеса от мотороллера. Они достаточно широки, чтобы обеспечить хорошее сцепление с почвой. Цепная передача делается с помощью привода, соединяющего двигатель с валами, имеющими фланцы, которые можно снять со старого комбайна. Подбором шестерен можно обеспечить отличную частоту вращения валов, но нижний картер на раме должен быть рассчитан аккуратно, чтобы рама доставала до земли. Управление производится с помощью металлической телескопической трубы, которую можно взять со сломанного пылесоса, что позволит регулировать высоту. Коробка передач предусматривает три положения, но рабочей будет только первая передача. Управление заслонкой карбюратора ручное.

Как Поставить Двигатель От Мотоблока На Муравей

Фирменный и самодельный мотоблок «Ant»

Сегодня Motoblock «Ant» может быть довольно серьезным сборочным сборочным заводом марки. С его помощью вы можете выполнять различные сельскохозяйственные работы на участке, избегая длительного и изнурительного ручного труда. В то же время его вес составляет менее 100 кг, что позволяет транспортировать устройство в багажнике автомобиля. Его размеры довольно компактны, не требуют особых условий хранения, их легко разместить как в подсобном помещении, так и в жилом доме высотного здания города. Однако, поскольку цена для него начинается с 25 тысяч рублей, есть очевидный смысл сделать такой мотоблок собственными руками со старого скутера. Особенно популярны самодельные мотоблоки с двигателем и коробкой передач от мотороллера «Муравей», который по своим характеристикам близок к аналогичным частям монтажного комплекта.

Преимущества конструкции

  • За производительность отвечает силовая установка известной фирмы Loncin. По сути, этот агрегат является копией японского мотора Honda GX 200
  • Для регулировки оборотов двигателя предусмотрена удобная рукоятка, расположенная под правой рукой оператора. Ею можно плавно настраивать обороты, тем самым избегая различных подергиваний и рывков.
  • В стандартное оснащение Муравья-1 входят пневматические колеса большой размерности. Их глубокий рисунок протектора обеспечивает выдающиеся способности на бездорожье. Более того, разработчикам изделия удалось достичь отличного сцепления с грунтом, причем без каких-либо пробуксовок.
  • Возможность регулировки рулевой колонки в различных плоскостях – как в вертикальной, так и горизонтальной. Это очень удобно и полезно. Например, если ее повернуть в горизонтальную плоскость, тогда можно избежать затаптывания обработанной почвы при вспахивании и культивации.
  • Техника с завода поставляется с воздушным фильтром циклонного типа. Его конструкция объединяет два фильтрующих элемента – бумажный и пенорезиновый фильтр. Таким образом, получается система двойной очистки.
  • Аппарат оснащается двойными защитными крыльями, которые изготовлены из высокопрочного сплава. Эти крылья являются своеобразным средством защиты оператора от попадания грунта. При необходимости крылья можно демонтировать.

Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.

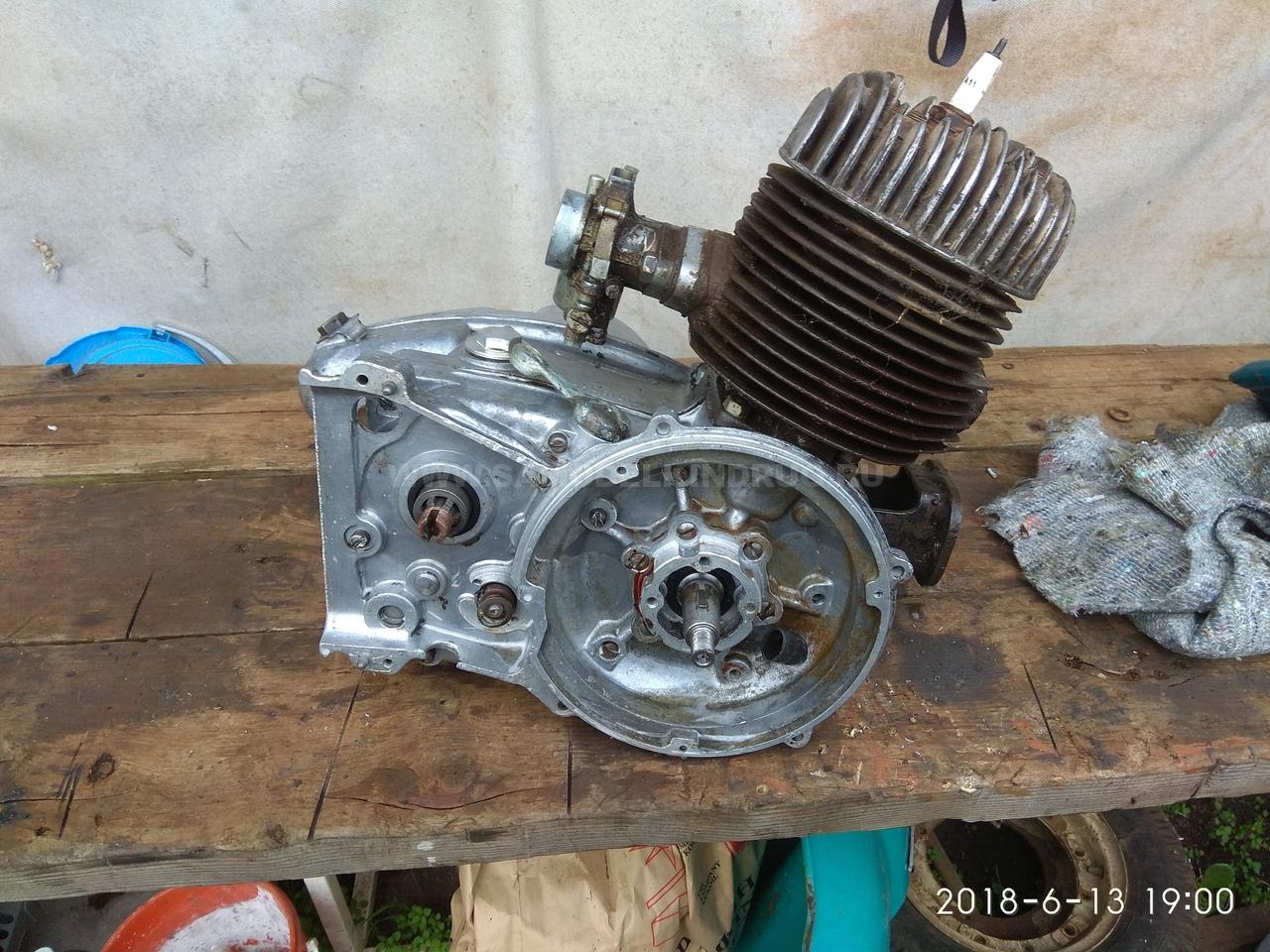

Фотоотчет: Разборка двигателя мотороллера «Муравей»

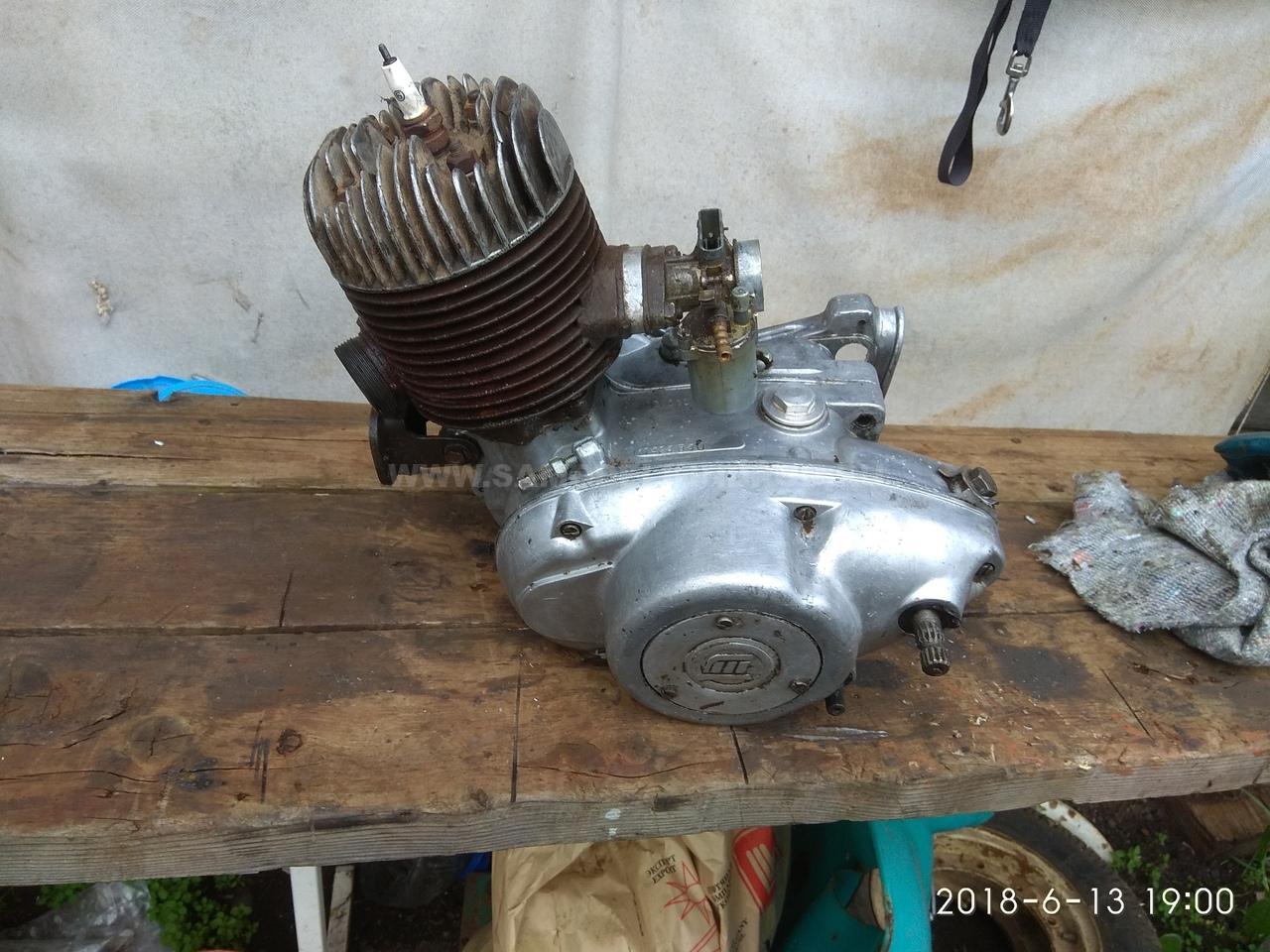

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

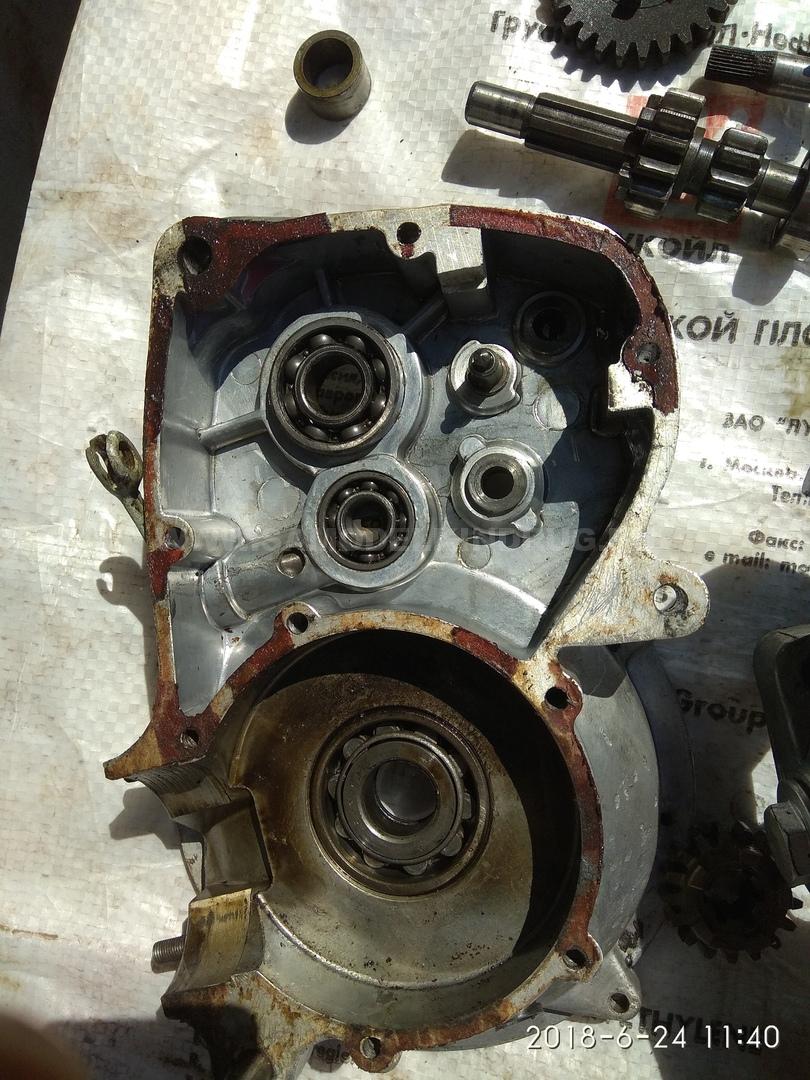

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
