Окучник из бензопилы урал своими руками

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Изготовление культиватора из бензопилы «Урал»

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме
сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами
. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

  • привода;
  • каркаса;
  • ручки;
  • колес;
  • ножей;
  • системы управления;
  • защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

  • сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
  • с помощью болтов или сварки к раме приделывают ручки из железных трубок;
  • по углам каркаса монтируют колеса;
  • снимают с бензиновой пилы ручку и шину;
  • прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
  • удлиняют газовый трос;
  • из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
  • делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
  • с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.
  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях
. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

  1. бензиновая пила;
  2. передаточный редуктор;
  3. приводной ремень;
  4. планка для натяжения;
  5. электрический генератор;
  6. панель управления;
  7. зажимы;
  8. упор пилы;
  9. крепежная гайка (предназначена для присоединения к раме редуктора);
  10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока
(например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

  1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
  2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
  3. Мотор крепится к верхним поперечным уголкам;
  4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
  5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
  6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
  7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

  • После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
  • Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки
с использованием специального приспособления для бензопилы происходит так:

  • с бензиновой пилы снимают цепь и шину;
  • устанавливают на вал редуктора шкив;
  • вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
  • натягивают ременную передачу как цепь;
  • прикрепляют защитный кожух;
  • ставят диск.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

  • автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
  • бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
  • силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
  • электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Наиболее удачная основа – бензопила и мотоцикл (мопед), позволяющая сделать негромоздкий простой агрегат. Разница в мощности и габаритах. Однако, с точки зрения целесообразности мотоблока-самоделки и его экономности, силовая установка бензопилы, вне сомнений, лучше.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Сборка машины для картинга и багги

Картинг
– это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

  • колес;
  • рулевого узла;
  • каркаса;
  • тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

  • сваривают раму;
  • изготавливают подвеску, например, торсионного типа;
  • делают детали рулевого управления;
  • собирают подвеску;
  • монтируют руль и тяги;
  • прикрепляют колеса;
  • ставят тормоз;
  • устанавливают кресло;
  • закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы
либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

  • Мощность двигателя – около 4 л. с.;
  • Наличие двух передач;
  • Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

  • Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
  • Прикручивается звёздочка мостового редуктора;
  • Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
  • Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
  • Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
  • Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

  • Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
  • Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
  • Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
  • Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.

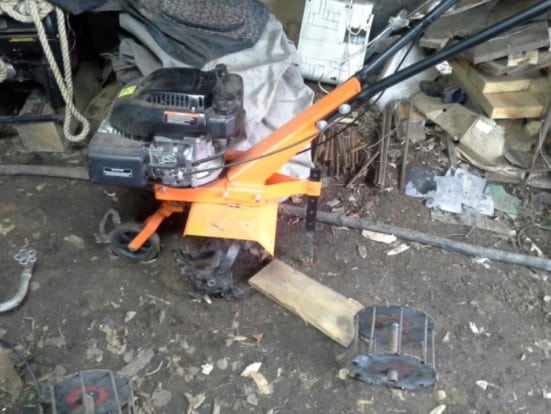

мотокультиватор Форза

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Мотоблок — не единственное, что можно сделать из бензопилы «Дружбы», с использованием данного инструмента можно сделать много других полезных устройств, о том, как и что для этого нужно, читайте в статье по этой ссылке.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

  • Мотор;
  • Топливный бак;
  • Раму;
  • Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

  1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
  2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
  3. Мотор крепится к верхним поперечным уголкам;
  4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
  5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
  6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
  7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

  • После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
  • Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Изготовление культиватора из бензопилы «Урал»

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Применение культиваторов

Поскольку для обработки даже небольшого участка земли требуется приложить немало усилий, дачники задумываются об изготовлении мототяпки. К идее сделать самодельный мотоблок своими руками эти труженики приходят по причине того, что мотокультиваторы заводского производства дорого стоят.

Мотоблоки самоделки используются для осуществления следующих процедур:

  • вспашка;
  • окучивание,
  • скашивание,
  • внесение удобрений.

Также мотоплуг своими руками поможет при уборке снега и прополки сорной травы, а если добавить прицеп, получится использовать его для перевозки грузов массой до 200 кг. Комплектация легкого мотоблока обычно включает лишь фрезу и пропольник. На изделии среднего веса можно встретить фрезу, плуг, косилки и окучник. Тяжелые изделия надежны, имеют высокую проходимость и несъемные колеса. При таком устройстве мотоблока возможно применение следующего оборудования:

  • фреза;
  • плуг;
  • борона;
  • грабли;
  • косилка;
  • полуприцеп;
  • снегоочиститель.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
