Труборезы для стальных труб

Способы резки

Применение определённого вида трубореза для труб выбирается на основе технического задания, при этом должны обязательно учитываться разные факторы:

  • Параметры обрабатываемой заготовки, включающие в себя внешний диаметр и толщину стенок изделия.
  • Необходимая точность разрезки, особо нужный показатель при устройстве и ремонте водопровода.
  • Качество поверхности после среза, что обусловлено необходимостью дальнейшего применения детали. Например, при нанесении резьбы требуется гладкая поверхность.
  • Объёмы производства, учитывают количество необходимых операций.

Именно опираясь на все эти показатели, и происходит выбор необходимого способа резки:

  • Лазерный способ резки.
  • Резка дисковыми пилами.
  • Работа на станках дискового типа.
  • Разрезание на пильных станках ленточного типа.
  • Использование профессионального оборудования.

Стоимость и особенности цепного варианта

При сантехническом монтаже без трубореза обойтись сложно. Любой вариант для стального трубопроката, в том числе и цепной, дает возможность выполнить аккуратный и ровный срез.

Видео

RIDGID труборез для сточных труб ООО “СИМПЛЭКС” (056) 736-00-19

Watch this video on YouTube

сразу снимать фаску

Срез после отделки таким устройством приспособления получается уже готовым к монтажу. И дополнительных воздействий уже не потребуется.

Рассматривая принцип действия этого оборудования, необходимо отметить, что от этого зависит цена на данную линейку товаров.

В среднем цена на модель простого устройства будет от пятнадцати тысяч рублей. Но, при этом бывают исключения – это дорогостоящие пневматические и гидравлические устройства.

Для действий в быту применяют модели ручного типа. Резка в таких случаях выполняется посредством физической силы человека.

Эти механизмы отличаются классической невысокой стоимостью и простотой обслуживания. Особых знаний в таком случае не требуется.

Электрические инструменты  отличаются более высокой стоимостью и более сложным устройством. Зато в данной ситуации от человека требуется не так много усилий. Конечный результат оказывается более качественный и лучше.

Качественный цепной труборез для стальных труб стоит приблизительно от 40 000 рублей, но нужно понимать, что цена в данном случае будет зависеть и от производителя.

Каждый телескопический и цепной механизм отличается конструктивными особенностями. Базируются они и поддерживаются на трубе посредством цепи из металла.

Применяют такие устройства коммунальные и газовые службы при прокладке обогревающих, сливных сетей. Также они нашли широкое применение в нефтяной отрасли и при ремонтных мероприятиях газового и нефтяного провода.

Наиболее популярные модели предлагают изготовители из Америки и Германии. Также продажей цепных и других видов занимаются производители и официальные дилеры в России.

Покупателям эти фирмы предлагают удобные каталоги, где можно выбрать цепной труборез или любой другой вариант, соответствующий требованиям клиентов.

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок
  1. Оборудованы надежными защелками типа «хомут».
  2. Используют для резки изделий из чугуна и стали от Ø300 мм.
Тонкостенных труб К таким относят следующие:

  • медные;
  • латунные;
  • металлопластиковые.
Изделий из керамики и асбестоцементаТакие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

  • роторный или поворотный;
  • роликовый;
  • телескопический;
  • с храповым механизмом;
  • резцовый;
  • цепной.
Резцовый
  1. Дает возможность сделать почти чистый срез.
  2. Это обойма из стали, рассчитанная на диаметр до 100 мм.
  3. Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение.
  4. На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток.
  5. В наиболее простых моделях он является рукояткой.
Ручного типа с роликами
  1. Обычно используется для резки стальной трубы.
  2. Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм.
  3. Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой.
  4. Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.
Цепной
  1. Используют для хрупких материалов небольшого диаметра из:
  • чугуна;
  • бетона;
  • керамики.
  1. Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

  • электрическим;
  • ручным;
  • пневматическим;
  • гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

  1. Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

  1. Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

  • первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
  • вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

  1. Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

Конструктивные особенности труборезов

Если брать во внимание конструктивные особенности труб, выделяют несколько видов труборезов:

  1. Роторные (поворотные)
  2. Телескопические труборезы, имеющие храповой механизм
  3. Цепные
  4. Роликовые
  5. Резцовые

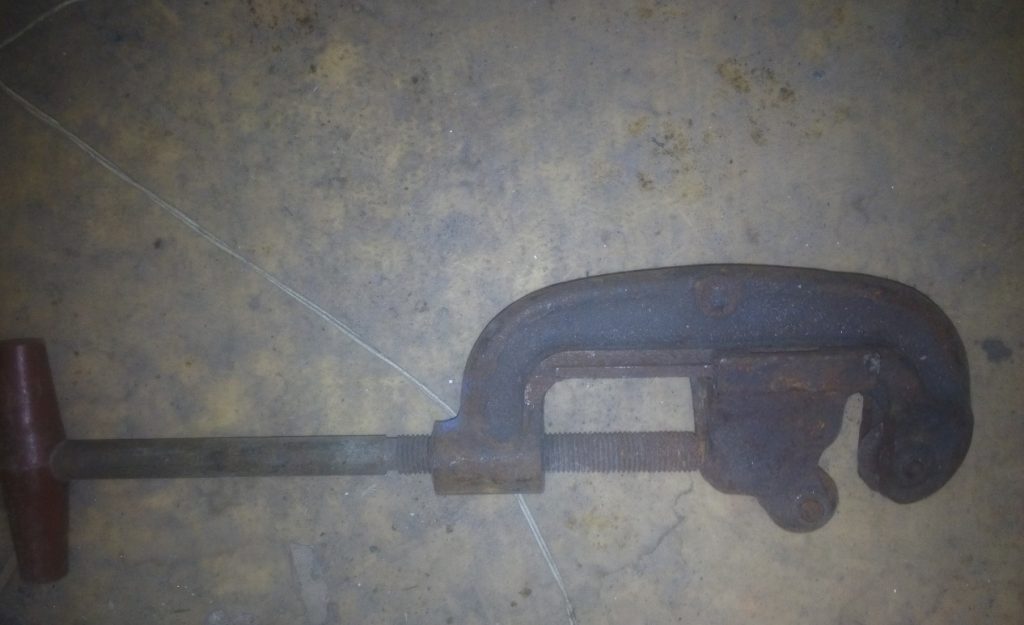

Резцовые труборезы представляют собой стальную обойму, которая рассчитана на трубу, имеющую диаметр до 100 мм. Они обеспечивают довольно чистые срезы. Принцип действия, их следующий: в обойме закреплены резцы – диски из прочной стали, расположение которых легко регулируется, если это необходимо. Производят установку одного или двух резцов на подвижную деталь обоймы, которая перемещается в плоскости резца с помощью резьбового штока. Существуют и самые простые модели, в которых рукоятка является подающим штоком.

Роликовые ручные труборезы находят широкое применение для нарезания стальных труб. Чаще всего одни снабжены одним или тремя режущимися роликами, и роликами, которые направляют трубу. Количество роликов влияет на размеры трубы, разрезать которую под силу приспособлению.

Использование ручного роликового трубореза при разрезании труб

Например, если у трубореза три ролика, им можно разрезать стальные трубы, имеющие диаметр от 15 до 100 мм, а труборез с одним роликом сможет разрезать трубы 15-50 мм в диаметре. Использование роликовых труборезов имеет существенный недостаток, которые выражается в появлении на срезе при разрезании трубы заусениц. Для того, чтобы избавиться от них, используется зеновка. При нарезании труб, имеющих больший диаметр (свыше 75 мм), целесообразно применение многороликовых цепных или хомутовых труборезов, обладающих еще одним чудесным достоинством – небольшим размахом рукоятки.

Применение цепного электрогидравлического трубореза

Цепные труборезы используются для порезки чугунных, керамических и бетонных труб, имеющих небольшие диаметры. Значит, этот инструмент подходит для труб, для изготовления которых применялись довольно хрупкие материалы. Процесс резки трубы выполняется цепью, оборудованную режущими роликами, стягиваемой вокруг трубы.

общие правила использования (120 фото)

Зачастую, выполняя различные манипуляции с трубами во время сантехнических работ, мы сталкиваемся с одной распространённой проблемой: нам нечем разрезать трубу на части нужной длины. В данном случае нам на помощь приходит такой незаменимый инструмент, как труборез.

Это устройство позволяет резать трубы под любым нужным углом, требуя при этом минимум ваших усилий. Срезы получаются гладкими. В разделении труб на части с труборезом не сравнится ни один другой инструмент (речь идет о универсальных инструментах), ведь единственная цель этого устройства заключается только в разрезании трубы.

Но не спешите сходу бежать в магазин и хватать первый попавшийся в руки труборез. Дело в том, что эти устройства бывают разные, как и трубы, для которых они используются, а потому вам сначала нужно определиться, какая именно у вас цель и какое устройство вам подойдёт.

Краткое содержимое статьи:

Ручной вариант

Такой вид данного устройства представляет собой простой (как в использовании, так и в сборке) и удобный инструмент, позволяющий резать небольшие (преимущественно пластиковые) трубы с использованием мускульной силы человека и без особых заморочек.

Труборез ручной спокойно помещается в стандартную мужскую руку, что обеспечивает удобство работы. Используя принцип рычага, этот инструмент пошагово опускает лезвие, которое медленно, но верно режет трубу.

Фото трубореза ручного можно увидеть в нашей галерее или же в сети интернет.

Труборез роликовый

Роликовый труборез имеет более широкий функционал, нежели ручной, позволяя своему владельцу резать металлические трубы, используя вращающиеся ролики (отсюда и название).

Этот инструмент тоже является ручным, однако благодаря своей более сложной сборке позволяет резать металл, не прилагая больших усилий. Этот вид трубореза занимает меньше пространства для работы, и в целом превосходит своего ручного собрата.

Труборез цепной

Пожалуй, самый совершенный труборез из существующих – электрический цепной труборез. Это устройство позволяет резать трубы с небольшим диаметром, выполненные из чугуна, бетона и керамики (хрупких материалов). Представляет оно из себя электроинструмент, оснащённый цепью с роликами или дисками, которые сдавливают трубу и режут её.

Общие правила использования

Перед тем, как испытать новый режущий инструмент в деле, следует ознакомиться с прилагаемой к труборезу инструкцией, общие положения которой сводятся к следующим правилам:

Перед началом использования трубореза откройте фиксатор, а за ним и сам инструмент . Труборез необходимо установить на трубе, в месте предполагаемого разреза. Если имеется защёлка, обязательно закройте её, чтобы ролики не портились.

Как только направляющие коснутся друг друга, подровняйте ролики. Поворачивайте имеющийся винт до тех пор, пока режущие ролики не коснутся трубы.

Подтяните винт ещё немного, где-то на 180 градусов. Если в дальнейшем вам придётся прилагать слишком много усилий для резки, несколько отверните винт.

Готово! Теперь можете приступать к резке. Для этого вам нужно совершать маятниковые движения ручкой примерно на 130 градусов, поворачивая ручку на 180 градусов после каждого третьего маха. Повторяйте 2 последних действия пока не отрежете трубу.

Поняв, как пользоваться труборезом, целесообразно научиться методам ухода за инструментом. Всегда нужно использовать исключительно острые ролики, так как тупые могут привести к неприятным деформациям среза.

Не спеша, оборачивая ручку против часовой стрелки, раскройте салазки хотя бы на половину, дабы приступить к замене. Убедитесь, в какую сторону выбивается крепление ненужного ролика, а затем удалите его. Замените использованный ролик на новый. Вставьте ролик и его штифт на исходное место.

Используя труборез, держите его прямо к оси разрезаемой трубы, это значительно снизит нагрузку, и ваш инструмент проживёт существенно дольше.

Не устанавливайте разные по отношению друг к другу ролики, они должны быть одного размера и качества, ведь в противном случае они все просто сломаются.

Не забывайте удалять ржавчину перед работой, это значительно снизит нагрузку на рабочий орган. Тщательно смазывайте режущие ролики перед работой и весь инструмент перед хранением.

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

  1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
  2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Какими бывают электрические и пневматические труборезы

Когда планируется проложить масштабную коммуникационную систему или провести глобальные ремонтно-монтажные работы, используют промышленный инструмент: электрические или пневматические труборезы. Они одинаково хорошо подходят для работ на производстве и в полевых условиях, и производят обработку трубы максимально быстро и чисто. Большинство моделей автоматических промышленных труборезов одновременно с резкой снимают фаску, подготавливая ее к дальнейшей сварке.

Основное отличие электрических труборезов от пневматических: размеры. Пневматические труборезы за счет компактного привода гораздо меньше электрических по габаритам и по весу.

  • Электрический труборез работает от обычной розетки. При резке труб далеко от электросетей труборез легко подключают к бензиновому или дизельному генератору.
  • Для работы пневматического трубореза необходим компрессор.
  • Для работы гидравлического трубореза нужна гидравлическая станция.

Автоматические труборезы по типу конструкции делятся на неразъемные и разъемные

Рис. Два типа конструкции автоматических промышленных труборезов

Неразъемные труборезы располагаются с торца трубы и фиксируются при помощи самоцентрирующегося зажима. Они обладают компактными габаритами и не требуют наличия большого пространства вокруг трубы.

  • Неразъемные приборы быстро монтируются на трубном элементе и обладают способностью качественно раскраивать как тонкостенные, так и толстостенные (до 100 мм) детали из легированной и нелегированной стали
  • Разъемные машинки для резки стального трубного материала легко крепятся в любом месте трубопровода.
  • Устройство состоит из взаимозаменяемых модулей и размещается на наружной части поверхности.
  • Несмотря на то, что рабочие элементы занимают минимальное пространство вокруг трубы, срез при отсечении получается очень точным и не требует дополнительной обработки.

Рис. Неразъемные труборезы

Разъемные электрические труборезы не только осуществляют рассечение стальных труб на фрагменты нужного размера и делают торцовку, но и удаляют фаску с верхней кромки.

  • Режущим элементом в труборезе выступает пара резцов, активирует работу инструмента электро- или пневмомотор в зависимости от привода.
  • Благодаря разъемному корпусу из двух частей, разъемный труборез можно поставить на функционирующем трубопроводе и быстро устранить внезапную поломку и провести ремонт любой сложности.
  • Для увеличения скорости обработки один из резаков крепят на край трубопроката, а вторым в процессе срезают фаску. Фиксация устройства осуществляется специальными кулачками. Обычно их бывает от 4 до 8 штук.

Рис. Разъемные труборезы

Автоматические труборезы с электро- и пневмоприводом могут обеспечить точный срез без заусенцев, в большинстве случаев они оснащаются дополнительным резцом для снятия фаски и могут проводить одновременно две операции: отрезать трубу и снимать фаску с торца. В редких случаях модели труборезов оснащаются дополнительными опциями для расточки труб под сварку.

Для полноценного контроля всех процессов прибор оснащается сервоприводом. Он дает возможность пристально следить за вращающим моментом и своевременно регулировать быстроту разрезов.

Инструменты с электрическим приводом

Труборез электрический для стальных труб целесообразно задействовать в следующих ситуациях:

  1. При резке нержавеющих труб, материал которых отличается повышенными прочностными показателями.
  2. При эксплуатации инструмента в условиях нормальной влажности.
  3. В работах с толстостенными трубчатыми конструкциями.
  4. Когда в рабочем помещении имеется стационарно подведенная сеть энергопитания (впрочем, выпускаются и варианты с приводом от аккумуляторов, однако их применение для изделий диаметром более 40 мм нерационально).

Труборез для стальных труб с электроприводом, при своей массе свыше 2 кг, лучше использовать как стационарный, и располагать на верстаке. При работе на повышенных оборотах, с целью снижения износа отрезного инструмента, в зону реза следует подавать СОЖ.

Типовая конструкция:

  • Корпус из ударопрочного диэлектрика, снабжённый в задней части отверстиями для воздуха, вентилирующего рабочую зону;
  • Электродвигатель переменного или постоянного (при приводе от аккумулятора) тока;
  • Редуктор (для инструмента, предназначенного для разделения труб большого диаметра, редуктор может отсутствовать);
  • Твердосплавная отрезная фреза, которая снабжается защитным кожухом;
  • Ручка, в которой располагается панель управления.

В топ-рейтинге данной техники находятся:

  1. Ручной роликовый труборез Ridgid – наиболее популярный из рассматриваемого сегмента товаров. Изделия отличаются высоким качеством материала, из которого изготовлен инструмент и удобством при эксплуатации, однако не способны развивать большой крутящий момент, а потому эффективны при работе с заготовками небольших диаметров.
  2. Труборез Rems. Изделия выпускаются разнообразного назначения; в частности, некоторые модели Ремс способны снимать фаску на трубах. Универсальный труборез электрический Rems – безредукторного исполнения, он отличается простотой и непритязательностью обслуживания. Труборез Rems, благодаря хорошему уровню сервисного обслуживания, всегда обеспечивается качественными расходными материалами. Труборез Rems выпускается в Германии, а инструменты этой страны всегда отличаются качеством конструирования и сборки. Труборез Rems всегда обеспечен качественными отрезными фрезами в ассортименте.
  3. Электрический труборез Exact финского производства – удобное и высокофункциональное изделие, с отличной долговечностью инструмента и удобствами при эксплуатации. Это – профессиональная продукция от компании Exact Tools Oy, предназначенная для работы с заготовками больших диаметров.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Изготовление своими руками

Труборез для стальных труб вполне реально сделать своими руками. Конечно, такую работу нельзя назвать простой, но приложив терпение и старание, можно справиться без проблем.

При использовании трубореза рекомендуется одевать защитную экипировку

Инструкция по изготовлению:

  1. От катанки отрежьте кусок величиной 13,5 см. Срежьте с его нижнего края фаски и закруглите их. Для этого лучше всего использовать напильник.
  2. Отрежьте от прямого конца 9 см. Просверлите 8,5-миллиметровое отверстие под прижимной болт.
  3. От верхнего края отступите пару сантиметров и прикрепите к нему полотно для резки по металлу. Для этого можно использовать прижимные винты, стальную ленту и заклепки.
  4. С закругленной стороны необходимо сделать отверстие под ось. Для этого подойдет 0,8-сантиметровый патрубок.
  5. Основа правой части состоит из катанки и имеет более сложную форму. От ее рабочей поверхности нужно сделать два участка длиной 4 см, угол которых по горизонтали будет составлять 30 градусов, а их угол между собой будет равным 90 градусов. Эта часть будет напоминать собой крышу жилого дома. Свободный отрезок заправляется под рукоятку.
  6. На отогнутые детали этой части прикрепите два полотна для резки металла. Эта работа производится так же, как в пункте 3. Причем полотна должны смотреть в одну сторону.
  7. В катанке с левой стороны сделайте отверстие под прижимной болт. Сложите левую и правую детали и прикрепите на правую деталь в том месте, где будет располагаться ось на левой части, стальную полосу.
  8. В отверстие на левой детали вставьте болт и наденьте на него пружину. Поставьте на место ось из патрубка. Вкрутите болт в сделанное под него отверстие на правой части.

На этом работу по изготовлению трубореза можно считать завершенной. Убедитесь в правильности его работы.

Эксплуатация

Правил эксплуатации трубореза для пластиковых труб:

Хранить инструмент нужно в сухом футляре, кейсе, без доступа к влаге. Если инструмент электрический, перед его применением необходимо проверять целостность кабеля, аккумуляторов. Следует регулярно проверять состояние режущих частей. При повреждении, растрескивании, появлении сколов лезвия нужно заменить. Старые можно отдать на переточку. Заготовки необходимо зажимать с помощью тисков

Важно не пережать деталь, чтобы рез получился ровным. Нельзя использовать инструмент для разрезании трубок большего диаметра, чем может обработать инструмент

Чтобы собрать трубопровод из пластиковых труб, недостаточно просто подготовить расходные материалы. Трубы придется разрезать, чтобы довести их от одной точки к другой. Для этого применяются разные виды труборезов.

Особенности конструкции труборезов

Медная труба, отрезанная с помощью трубореза, имеет ровный гладкий срез, поскольку инструмент снабжен специальными приспособлениями, снимающими заусенцы, и фаску для дальнейшего выполнения монтажа.

К конструктивным особенностям труборезов относят:

  • плавная подача режущего механизма при выполнении работ;
  • отсутствие стружки;
  • отсутствие потребности крепления трубы в тисках или другом приспособлении при выполнении среза;
  • возможность замены рабочего ролика;
  • прочность материала рукоятки и режущего элемента;
  • точность выполнения реза, относительно оси трубы;
  • компактность размеров и удобство использования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
