Труборезы для полипропиленовых труб

Когда необходим инструмент и как им правильно работать

Труборез для пластиковых труб подбирается по параметрам (диаметру и толщине стенки трубы). Он пригодится на этапе прокладки или замены сантехнических коммуникаций — водопровода и канализации, а также при монтаже электрических сетей, если они монтируются в защитный короб. Труборезы для пластиковых труб могут использоваться и для специальных сетей — например, для полива, с повышенной шумоизоляцией, промышленного назначения.

Основная задача инструмента — обеспечить ровный и точный рез на торце без заусенец. Действительно, трубы можно разрезать и болгаркой, и ножовкой, и даже обычным кухонным ножом, если они тонкие. Но в результате могут нарушиться геометрические пропорции, образоваться заусенцы или же внутрь насыплется стружка, из-за чего соединение такой трубы будет затруднено или вовсе невозможно.

Трубы стандартных диаметров до 160 мм чаще всего разрезают роликовым труборезом. Сама технология резки проста — вначале выполняется предварительная разметка, затем труба фиксируется в струбцине. После этого прижимной механизм вращается с усилием натяжения, чем и обеспечивается рез. Роликом можно разрезать и трубу большого диаметра — для этого инструмент придется передвигать по кругу, прорезая поверхность.

Если же говорить о канализационных трубах большого диаметра (125-315 мм), то целесообразно использовать гильотинные труборезы — труба вкладывается внутрь между разводными ручками, после чего оператор надавливает на рукоять и производит рез гильотинным ножом по отметке.

Ножницы для резки пластиковых труб VALFEX PPC 20-40

200 р.

Выберите для сравнения

Ножницы VALFEX PPC 20-40 предназначены для резки полимерных труб диаметром от 20 до 40 мм. Оснащены острым лезвием из нержавеющей стали, зубчатым храповым механизмом и фиксирующей защелкой.

Это интересно: Труборез для стальных труб своими руками — видео, чертежи

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

• роликовые;
• храповые;
• гильотинные;
• цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

• корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
• винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
• отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
• каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

• универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
• простота использования;
• невысокая стоимость;
• минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

1. определить место расположения среза;
2. установить трубу в струбцину;
3. винтовой рукояткой придвинуть нож-ролик;
4. провести резку по кругу;
5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

• возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
• высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
• отсутствие деформации трубы в ходе выполнения работы;
• точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

• точность и быстрота выполнения среза (устройство работает как обычные ножницы);
• полное отсутствие деформации трубы;
• отсутствие стружки;
• возможность выполнения резки в условиях ограниченного пространства;
• невысокая стоимость.

К отрицательным качествам относятся:

• необходимость периодической заточки режущего механизма;
• быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

• быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
• невысокая стоимость.

К отрицательным аспектам относятся:

• необходимость прилагать большое усилие;
• необходимость дополнительной обработки трубы перед соединением.

Разновидности ножниц

Существуют разные ножницы для труб из металлопластика, которые отличаются устройством, принципом работы и сферой применения. Моделями, применяемыми дома при ремонте, управляют вручную, стоят недорого. Приспособления, которые предназначены для разрезания отопительных труб, приводятся в действие электроприводом.

Прецизионные ножницы

Прецизионные ножницы

Устройство такого вида простое. Пользователь будет использовать лишь 1 руку, что облегчит работы. Основной задачей такого приспособления станет разрезание трубопрокатов из полипропилена и пластика, в диаметре в диапазоне 3-40 мм. Для продажи доступны спецмодели, подходящие для трубопроката в диаметре до 75 мм.

Нож изготавливают из особой стали, что придаст вспомогательной прочности. Его заточка будет гарантией получения оптимального отреза. Приспособление с трещоткой оптимально подходит для применения в быту.

Прибор также подойдет для трубопроката из металлопластика. Главным отличием станет материал резца. Устройство, которое предназначено для деталей из полимеров, отличается сталью с мелкими зубцами (обеспечат плотный захват).

При выборе делается акцент на:

• остроте лезвия и опции замены, когда предполагается применение на протяжении определенного времени;
• удобстве при работе: плавность хода (иногда натирает ладонь при мех. нагрузке) и комфорт расположения (отсутствие скольжения).

Роликовый труборез

Простейшие типы выглядят в виде крючка, внутри которого находятся специальные ролики. При резке трубопрокат будет проворачиваться по таким элементам конструкции, ввиду чего произойдет срез. Пружина и усилие, которое прилагается рукой, обеспечат движение резца.

Роликовый труборез

Отличием от прошлой разновидности станет участие 2 рук, поскольку требуется поддерживать дополнительно клапан, выдвигающий нож. Такое приспособление аккуратно разрезает и несильно сжимает трубу из полипропилена, как другие изделия.

Резак считается сменным, потому его можно использовать на протяжении долгого времени. Основной сложностью при резке будет необходимость удерживания инструмента перпендикулярно. Когда нарушается такое требование, нож становится неисправным.

Аккумуляторные ножницы

Инструмент, который работает от батареи, является улучшенной версией ручного приспособления. Пользователю, который проводит процедуру, не потребуется прикладывать сил, поскольку нож и фиксирующие элементы работают от аккумулятора.

Труборез с электромотором осуществляет по максимуму ровный отрез и отличается высокой скоростью проведения работ. Ввиду этого устройство считают профильной техникой. Ножницы используют рабочие, чтобы прокладывать протяженные магистрали для снабжения водой либо отопления.

Их применение простое: в спецфиксаторе размещается участок разрезаемого трубопроката, далее активируют двигатель, после работы завершены. К минусам относят высокую цену в сравнении с изделиями для резки труб из пластика вручную.

Аккумуляторные ножницы

С храповым механизмом

Такая разновидность считается лучшей версией роликового инструмента. Механизм помогает более комфортно применять изделие, не требуются особые усилия. Это обусловлено наличием спецрейки.

Опора в устройстве широкая, нужна, чтобы надежно закреплять колено (отсутствует нужда контролировать положение трубореза).

Присутствие упора уменьшает риск внезапной смены расположения, появления дефектов. Лезвие ножниц крайне острое, что позволит мягко скользить изделию.

С храповым механизмом

Гильотины и станки для резки труб

Чтобы профессионально собирать водопроводы и отопительные системы, ручной инструмент не поможет, поскольку не обладают точностью и нуждаются в усилиях. Мастерские оборудуются гильотинами: на закрепленную в тисках трубу поверх направляют острый резец. Усилие формируется электрическим либо механическим мотором, который умножит усилия пользователя.

Деформацию стенки предотвращают болванки, заранее вставленные в узел разреза. На больших фабриках процесс доведен до автоматизма, а спила контролирует электроника. После трубопрокат не понадобится чистить до монтажа: проделанные срезы руками нужно зашкурить.

Гильотины для резки

Четыре основные разновидности инструмента

Все выпускаемое оборудование для резки труб из полипропилена можно разбить на несколько групп.

Прецизионные ножницы, снабженные трещоточным механизмом, предназначены для резки изделий, диаметр которых составляет от 3 до 42 мм. Этот вид режущего инструмента располагает стальным лезвием с зубчатой рейкой, что обеспечивает легкость разреза трубы. Данными ножницами можно спокойно управляться одной рукой, но при больших объемах резки наступает мышечная усталость. При покупке инструмента дается годовая гарантия, которая  действует в случае целенаправленного использования ножниц по прямому назначению.

Роликовый труборез более удобен в работе. Несмотря на простоту его конструкции, мастеру удается получить идеально ровный срез. При этом осуществляется резка труб под углом 90 градусов. Отклонение от прямого угла  в процессе резки может привести к деформации линии разреза, а также к поломке ножниц. Роликовые труборезы могут быть телескопическими. Инструмент, снабженный храповым механизмом, более похож на обычные ножницы. С одной стороны данного трубореза расположена с-образная выемка, в которую помещается труба. С другой же стороны находится режущее лезвие, которое отсекает трубу после простого смыкания рукоятей.

Роликовый труборез позволяет облегчить процесс резки полипропиленовых труб

• Аккумуляторный труборез обеспечивает высокую скорость резки, позволяющую затрачивать на одну операцию не более 7 секунд. Оборудование приводит в действие электромотор небольших размеров.
• Гильотинным труборезом осуществляется резка труб большого диаметра, варьирующегося от 63 до 350 миллиметров.

На фотографии — резка труб из полипропилена аккумуляторным труборезом

Другие инструменты для резки пластиковых труб

Их используют редко, когда под рукой нет никакого трубореза:

• Болгарка – для резки труб потребуется отрезной диск по металлу. Главным моментом при работе болгаркой является точное регулирование усилия, слишком сильно на инструмент давить нельзя.
• Электролобзик – это с наиболее удобный способ при отсутствии специальных ножниц. Здесь велика вероятность получить косой срез, поэтому для большей точности во время работы трубу необходимо несколько раз повернуть.

Чем категорически не рекомендуется резать трубы:

• Ленточная пила – ее лезвие движется слишком медленно и если оно недостаточно отсрозубое, велика вероятность повреждения внутреннего диаметра трубы, что ведет к сколам и трещинам.
• Циркулярный станок. Поскольку пластиковые трубы являются гибкими, проталкивание их в станок часто вызывает смещение трубы и удар, что опасно для человека, производящего распил.

Особенности и комплектация прибора

Гильотинные и роликовые труборезы принадлежат к группе ручного инструмента и рассчитаны на бытовое использование. Алгоритм их действия понятен и прост, доступен даже тем, кто никогда до этого не имел дела с сантехническими коммуникациями. А для работ в промышленных масштабах существуют усовершенствованные конструкции с приводом — электро, гидро или пневмо.

Труборез для пластиковых труб в базовой комплектации предполагает только само устройство. Но некоторые производители предлагают расширенную комплектацию — с дополнительными ножами, режущими дисками, держателями и вкладышами.

Ножницы для резки пластиковых труб VALFEX PPC 20-63

1 100 р.

Выберите для сравнения

Ножницы VALFEX PPC 20-63 предназначены для резки армированных и неармированных полимерных труб диаметром от 20 до 63 мм. Длинные рукоятки и специальный трещёточный механизм существенно снижают усилие, необходимое для разрезания трубы.

Рейтинг лучших паяльных станций

Лучшая паяльная станция с феном

1. LUKEY 852D+

Цифровая термовоздушная паяльная станция ценой чуть менее 5 750 рублей. За эти деньги покупатель получает прибор с точной цифровой и световой индикацией всех рабочих параметров и керамическим нагревательным элементом. Мощность фена составляет 250 Вт, а паяльника — 50 Вт. Температура нагрева регулируется в диапазоне от 200°C до 480°C. В комплекте идут сменные насадки для фена, подставки, губка для очистки жала паяльника. Модель профессионального уровня, способная в умелых руках выполнять почти любую работу.

Цена: ₽ 5 750

LUKEY 852D+

Лучший паяльный фен

2. ELEMENT 898BD

Комбинированная термовоздушная паяльная станция, потребляемая мощность которой составляет внушительные 700 Вт. Помимо фена оснащена паяльником мощностью 60 ватт. Регулировка мощности плавная, производится аналоговой рукояткой. Надёжный и эффективный керамический нагревательный элемент разогревается буквально за 6 секунд. Минимальная температура нагрева — 100°C, максимальная — 480°C. Предусмотрена функция термостабилизации. В комплекте с прибором идут сменные насадки, держатель, губка и подставка. Цена вопроса — 6 100 рублей.

Цена: ₽ 6 170

ELEMENT 898BD

Лучшая контактная паяльная станция

3. REXANT 12-0141

Сетевая паяльная станция контактного типа. Мощность составляет 48 Вт и регулируется плавно. Керамический нагреватель обеспечивает высокую точность работы, быстрый нагрев и долгий срок службы при бережном обращении. Минимальная температура нагрева равна 150°C, а максимальная может достигать 450°C. В комплекте с инструментом идут держатель паяльника и губка для очистки жала в специальном ложементе. Цену в районе 4 000 рублей этот инструмент оправдывает сполна и может стать хорошим выбором как для домашнего мастера, так и для профессионала.

Цена: ₽ 4 078

REXANT 12-0141

Лучшая бюджетная  паяльная станция

4. STAYER ProTerm 55370

Эта бюджетная паяльная станция — яркий пример того, что даже недорогой прибор может быть эффективным, надежным и функциональным. Мощность паяльника составляет 48 Вт, чего вполне достаточно для любых бытовых нужд. Регулировка мощности плавная. Минимальная температура нагрева составляет 160°C, а максимальная может достигать 520°C. Предусмотрена функция автоматической термостабилизации. Инструмент укомплектован медным жалом, ковриком для его чистки и подставкой для паяльника. Цена вопроса — менее 2 500 рублей.

Цена: ₽ 2 569

STAYER ProTerm 55370

Лучшая профессиональная  паяльная станция

5. LUKEY 868

Комбинированная паяльная станция профессионального уровня стоимостью около 6500—7000 рублей. Максимальная потребляемая мощность составляет 750 Вт. При этом мощность 24-вольтового паяльника достигает 50 Вт, а встроенного термофена — 400 Вт. Минимальная температура нагрева равна 100°C, а максимальная — 480°C. Инструмент комплектуется сменными насадками, зажимом для их замены и держателем. Универсальный прибор, возможностей которого будет многовато для бытового использования, но в самый раз для профессионала.

Цена: ₽ 7 315

LUKEY 868, 750 Вт

Виды устройств

Такой специальный инструмент, как труборез ручной для труб ПП довольно простой в собственном устройстве, легок в работе. Рабочий принцип механизма резки бывает 3 видов:

• храповый (аналог ножниц);
• гильотинный;
• роликовый (от 1 до 3 дисковых резцов).

Храповый механизм

Одна рукоять завершается ножиком из инструментальной стали, иная – полукруглым упором для трубы. Сжимая ладонью рукояти, делают рез по отметке на полипропиленовой стенке. Возврат лезвия выполняет храповик.

Уже по принципу действия ясно, что таким устройством не режут детали пластиковых труб внушительных размеров, под канализацию. Для малых сечений однослойного материала (O 5 – 30 мм) инструмент удобен в работе. Продуктивность устанавливается тренированностью кисти руки работника.

Ручной цепной труборез

В данном случае лезвие опускается одинаково по всей ширине. Одна из самых простых моделей действует за счёт подачи штока вращением рукояти. Чуть сложнее устройство, в котором усилие подается от рычага, нажимаемого оператором.

Поперечный проход у гильотины больше, чем у ножниц. Разные вариации могут достигать охвата Oсто милиметров, большинство моделей до 70 мм.

Прямой ход части которая режет создаёт деформирующее влияние на стенки полипропиленовой заготовки. По этому по мере деления труборезом труб ПП крупного диаметра усилие медленно наращивают, после, если понадобится, — калибруют.

Роликовые разновидности

Бережно делает собственную задачу роликовый труборез для пластмассовых труб благодаря тому, что кромка резки не просто давит на стенку, а перекатывается по ней. На трубу O до 50 мм хватит одного диска из хромованадиевой или остальной инструментальной стали. С увеличением O до 100 мм, их кол-во увеличивается до 3 шт.

Ручная роликовая модель

Телескопическая конструкция состоит из:

• скобы (стальной С-образный охват заготовки);
• отрезных роликов;
• каретки опорных роликов;
• направляющей;
• винтовой рукояти, задающей подачу ножей на отрезной материал.

Скобу вращают вокруг трубы, понемногу делая больше нажим роликов на пластик. Первый оборот будет контрольным. Проверяют безошибочность окружности борозды, оставленной твёрдым диском. Если вышел отпечаток в виде спирали, лучше убрать метку и начать по новому. Когда ролик смело погрузился в тело заготовки, усилие наращивают до подобного, чтобы вращение проходило медленно, без рывков.

Отрезать край трубопровода, смонтированного недалеко к стенке, полу, дают возможность модели с укороченной ручкой. На скобе выступает маленькая головка для вращения штока подачи.

Как правильно соединить пластиковые трубы?

Для проведения сварочных работ с использованием специального аппарата для пластиковых труб, необходимо знать несколько простых правил, чтобы обезопасить себя от возможных ошибок.

1. Подключить к сети. Необходимо поставить аппарат на подставку, обычно включённую в комплект, и оставить его на 2-5 минут до потухания регулирующих лампочек. Это необходимо, чтобы устройство нагрелось до определённой температуры. Во время этого процесса можно осуществить крепление соответствующей насадки.
2. Установите температурный режим. При наличии термостата есть возможность выбрать оптимальную температуру пайки. Иногда производители пластиковых труб могут использовать при производстве укрепляющие примеси, которые либо повышают, либо уменьшают тугоплавкость материала.
3. Позаботьтесь о своей безопасности. Металлическая поверхность насадки при начале работы имеет очень высокую температуру. При контакте с кожей возможен сильный ожог. Используйте термозащитные перчатки при работе со сварочным аппаратом.
4. Произведите предварительные расчёты. Отмерьте расстояние, на которое одна труба войдёт в другую на момент спаивания. Лучше всего карандашом или маркером, который можно легко стереть. Отмерять стоит в зависимости от диаметра труб. Например, при 20 мм диаметра стоит отмерить около 13-15 мм длины.
5. Разогревайте обе детали перед спайкой. При разогреве одной из частей соединяемых труб не достигается желаемой герметичности. Желательно держать каждую из пластиковых деталей на насадке паяльника от 5 до 10 секунд.

Более подробно смотрите на видео:

Принципы выбора

Прежде чем покупать резак нужно решить, чем резать металлопластиковую трубу. Если нужно выполнить несколько разовых разрезов, не нужно покупать дорогие инструменты, для этого можно использовать ножовку или болгарку. Для сбора трубопровод во всем доме понадобится трубореза.

Рекомендации по выбору:

1. Чтобы не прекращать работу из-за затупившихся роликов или лезвий, нужно выбирать комплектацию с дополнительными рабочими частями.
2. При покупке инструментов нужно учитывать диаметр трубки, которую нужно разрезать.
3. Для облегчения монтажных работ можно выбрать резак с возможностью снятия фасок.

Преимущества и недостатки

Положительные стороны:

• высокая точность резов без перекосов;
• отсутствие неровностей, заусенцев;
• бесшумность;
• отсутствие мусора.

К недостаткам труборезов можно отнести их высокую цену, которая зависит от максимального диаметра.

Труборезы разного типа (Фото: Instagram / sansvar)

Производители и стоимость

Цена на инструменты зависит от качества, наличия дополнительных механизмов, максимально диаметра резки трубок. Производители:

1. STURM — товары этой компании подойдут для новичков, любителей. Средняя цена — от 400 до 500 рублей.
2. WMT — компания, которая выпускает бюджетные резаки. Средняя цена — 300 рублей.
3. RIDGID, KALDE, Milwaukee — производители профессиональных инструментов. Средняя цена — 3000 рублей.

Приемы применения

В работе с ручным труборезом для материалов на основе полимера регулярно могут выдержать 2 параметра операции:

• силу зажима детали;
• частота вращения.

Для получения стабильного качества изделия лучше применять модели с направляющими, которые фиксируют положение заготовки.

Устройство канализационных систем делается из труб ПП крупного диаметра. Для работ такого типа разработаны специализированные модели, которые отделывают O 160, O 350 мм. Они укомплектовываются наборами сменяемых дисков для стенок различной толщины. Фиксаторы могут выдержать угол резцов к стене 90°. Дополнительно снимается фаска (угол 15°).

Трубы из металлопластика O до 40 мм режут ножницами, труборез подсоединяют для большего сечения.

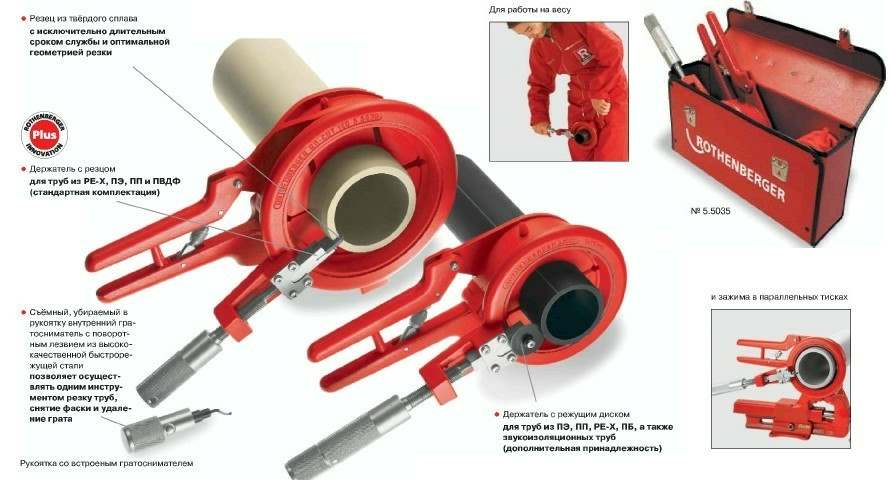

Преимущества инструмента Rothenberger

Бережное отношение и уход в течение всего служебного срока сберегут трудоспособность инструменту и точность его работы.
