Принцип действия
Цепной труборез – устройство, в конструкции которого используется цепной режущий механизм.
Он представляет собой металлическую цепь с шарнирно соединенными звеньями и смонтированными на ней режущими инструментами.
В зависимости от принципа действия устройства, режущий инструмент крепится в местах шарнирного соединения звеньев цепи (подвижный) или на каждом звене (неподвижный).
При выполнении разрезов, обязательным является соблюдение определенных условий:
- перпендикулярности плоскости среза к продольной оси трубы или минимального отклонения от заданного угла;
- высокого качества поверхности среза с минимумом задиров и заусенцев (что является важным моментом при монтаже армированных полипропиленовых труб — написано здесь).
Как правило, один конец режущего механизма (цепи) имеет неразъемное шарнирное крепление на рычаге или корпусе устройства.
Фиксация второго (которое также определяет и рабочую длину инструмента в каждый момент времени), осуществляется на крючковом захвате.
Обязательным элементом конструкции цепного трубореза является натяжной механизм, обеспечивающий необходимый для выполнения операций прижим режущего инструмента к поверхности трубы.
В зависимости от метода реза, цепные труборезы разделяются на:

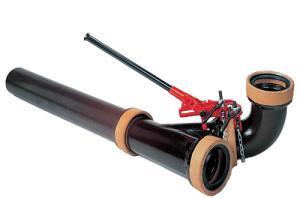

- «труболомы», в которых разрушение стенок трубы происходит только за счет усилия натяжного механизма без поворота цепи;
- поворотные – рез осуществляется подвижным режущим инструментом при повороте вокруг продольной оси тубы.
В первом случае используется неподвижный режущий инструмент (лезвие).
За счет работы натяжного механизма обеспечивается давление режущей кромки на стенку трубы, достаточное для ее разрезания (какое оборудование необходимо для монтажа металлопластиковых труб узнайте на этой странице).
В поворотных цепных труборезах рез осуществляется во время перемещения режущего инструмента по поверхности трубы.
Это обеспечивает нарушение целостности стенки по всей окружности, что обеспечивает высокое качество и скорость работ.
Труборезы первого типа, чаще применяются для разрезания:
- чугунных,
- керамических,
- асбоцементных труб,
— для которых перемещение режущего инструмента может вызвать многочисленные сколы, отрицательно влияющие на качество поверхности среза и характеристики трубы.
Поворотные цепные труборезы отлично зарекомендовали себя при работе с такими материалами, как полимеры и металлы.
Именно, этот тип инструментов применяется для резки труб из углеродистой или нержавеющей стали.
Принцип работы ручных труборезов для стальных труб
Наиболее просто выполняется разрезание материала при помощи роликовых труборезов. Главным узлом инструмента является жёсткая обойма, в подвижной части которой устанавливаются дисковые ножи (их может быть один, два или три). Взаимное расположение ножей можно регулировать, в зависимости от внешнего диаметра трубы (предельным для роликовых труборезов считается диаметр до 100 мм). Для длинных труб выпускается инструмент, в комплект которого входят также и направляющие ролики. Они обеспечивают продольную устойчивость заготовки при её разрезании. Перед применением роликового трубореза выполняют следующие подготовительные переходы:
- Смачивают поверхность разделения: при этом очищается внешний периметр и частично удаляется ржавчина/окалина;
- При помощи струбцины закрепляют трубу в обойме, ориентируясь на отмеченную линию реза;
Далее при помощи штока перемещают резцовую головку по периметру трубы, и, постепенно увеличивая подачу, выполняют рез. При хорошо заточенных ножах рез получается чистым, без заусенцев. С целью упрощения конструкции в роликовых труборезах, предназначенных для труб небольших диаметров – до 20…30 мм – шток совмещают с рукояткой, при перемещении которой и производится разрезание.
Применять роликовые труборезы для разделения труб диаметром более 40 мм не рекомендуется. Хотя цена такого ручного трубореза и небольшая, но рез получается недостаточно качественным, а затрачиваемые при этом физические усилия – довольно большие.
Более простую конструкцию имеют резцовые труборезы, которые широко применяются в бытовых условиях для реза стальных труб диаметром до 10…15 мм. Вместо вращающихся при резке дисковых ножей здесь используются резцы, которые при постоянно увеличивающейся подаче постепенно вгрызаются в толщу стали. Ручные резцовые труборезы целесообразно использовать для разрезания труб из пластичных материалов (до марки сталь 15кп включительно, или для сталей обыкновенного качества марок Ст.1 или Ст.2кп). В этом случае удельная нагрузка на резцы – минимальна, и инструмент не нуждается в частых переточках, для выполнения которых потребуется известная сноровка. Снизить усилия можно, применяя смазку поверхности индустриальным маслом пониженной вязкости, либо любой СОЖ.
Для реза труб особо больших диаметров (до 150…200 мм) применяются роторные труборезы с телескопическим механизмом поворота роликов. Такие конструкции удобны тем, что могут быть применены в неблагоприятных для работы условиях (например, в выемках или котлованах). Ролики здесь монтируются по внешнему периметру трубы, а затем, при помощи специального рычага, снабжённого механическим усилителем, прижимаются к поверхности трубы. Постепенно увеличивая подачу, выполняют разделение. Рез производится не столько усилием, сколько развиваемым крутящим моментом.
Электрические труборезы
При большом объёме подобного рода работ целесообразно применять инструмент с внешним приводом, хотя их цена и заметно выше. Особенно удобны (при наличии стационарной сети переменного тока) электрические труборезы.
Типовая конструкция трубореза с электрическим приводом для реза пластичной стали включает в себя:
- Ударопрочный корпус, снабжённый вентиляционными щелями.
- Приводной высокооборотистый электродвигатель, рассчитанный на напряжение 220 В.
- Три упорных ролика, обеспечивающие необходимую точность реза.
- Режущая фреза, закрепляемая в резцедержателе на валу двигателя, и ограждённая от упорной зоны.
- Понижающий редуктор.
Масса электрических труборезов не превышает 1,5 кг, однако во многих конструкциях предусмотрено крепление инструмента к слесарному верстаку. Смазки рабочей зоны во время разрезания не требуется.Конструкция электрических труборезов для реза более прочного металлопроката отличается отсутствием редуктора, в связи с чем число оборотов режущего инструмента достигает 3000…4000 в минуту. В таких условиях подача смазки в зону разделения обязательна. Рабочий инструмент изготавливают из твёрдого сплава марок ВК5 или ВК8, а сам диск закрывают съёмным кожухом.
В конструкцию гидравлического трубореза входят рабочий цилиндр, шток и поршень, а необходимое давление создаётся компактным гидронасосом, который входит в комплектацию. Ход резца регулируется изменением величины давления рабочей жидкости — воды. Гидравлические труборезы могут использоваться в любых условиях, однако по мощности уступают моделям с электроприводом.
Технология резки труб
Чтобы разрезать стальную трубу ручным цепным труборезом, необходимо:
- отметить точку реза на трубе;
- цепь (закрепленный конец) расположить на трубе таким образом, чтобы режущий ролик находился на точке реза;
охватить трубу свободным концом цепи;
зафиксировать свободный конец цепи на крюковом захвате так, чтобы зазор между поверхностью трубы и режущими роликами был минимален;
вращая винт натяжного механизма, добиться плотного прилегания режущих роликов к поверхности трубы;
вращая механизм за поворотные рычаги, выполнить рез (поворот выполнять в обе стороны);
винтом натяжного механизма подтянуть цепь и повторить рез;
операции повторять до полного разрезания трубы.
Механические труборезы для труб
Механический труборез для труб предназначаются для высоких нагрузок. Они производят чистый разрез под прямым углом. Отличительная способность этого вида состоит в возможности быстрой настройки для функционирования в своем диапазоне.
В корпусе большинства механических моделей имеется складная зенковка, которая убирает заусеницы.
Рукоятка, как правило, в данных механизмах оснащена запасным нарезающим роликом. Механические приспособления способны выполнять холодную резку со сменой роликов для надрезания.
В основном ролики для нарезки в данных механизмах производят из высококачественной легированной стали. Это увеличивает срок их использования.
Видео
ROTHENBERGER Использование трубореза
Watch this video on YouTube
Стоимость на такие виды находится в рамках от 300 до 3 тысяч рублей
Мастерам, решившим приобрести надежный труборез для труб, рекомендуют обращать внимание на более высокую цену. Как правило, она становиться залогом качества механического прибора
Оборудование с трещоткой
Труборез для труб с трещоткой применяют для стальных труб с тонкими стенками. К преимуществам данного приспособления относят:
- оснастку телескопической направляющей с трещоткой;
- автоотвод пружины;
- скорость регулирования;
- выдвигаемый гратосниматель внутри;
- нарезной диск в рукоятке.
Надежная и компактная трещотка дает возможность сделать срез на стальной трубе коротким вращательными движениями с шагом в десять градусов. С такими устройствами очень удобно выполнять работы в труднодоступных зонах. Действия в данном случае производятся максимально быстро и с небольшими затратами времени.
Видео
RIDGID труборез для сточных труб ООО “СИМПЛЭКС” (056) 736-00-19
Watch this video on YouTube
Преимущества использования
Специалисты отмечают множество преимуществ использования цепного трубореза:
- возможность работы одним инструментом с широким диапазоном внешних диаметров труб;
- высокое качество и скорость выполнения операций;
- удобство использования ручного трубореза для стальных труб на труднодоступных участках.
Первое, обеспечивается за счет переменной длины режущего инструмента трубореза.
Регулировка длины режущего инструмента в соответствии с диаметром трубы осуществляется фиксацией на крючковом захвате нужного звена цепи.
Минимальный диаметр обрабатываемой трубы определяется длиной звена и минимальными количеством единичных инструментов, осуществляющих рез.
Для качественного реза считается достаточным использование режущего инструмента состоящего из четырех звеньев.
В этом случае, в поворотных цепных труборезах в работе участвуют 5 роликов.
Максимальный диаметр трубы, которая может быть порезана, определяется полной длиной цепи.
Ручные цепные труборезы для стальных труб, как правило, выпускаются с длиной цепи, позволяющей работать с изделиями диаметром до 3 или 4”.
Этого достаточно и для использования в бытовых условиях, и для выполнения большей части операций сотрудниками коммунальных предприятий.
Для промышленного применения предлагаются, как ручные труборезы с подобными характеристиками, так и инструмент для работы с трубами значительного диаметра (вплоть, до 1000 мм).
Многие профессиональные модели комплектуются электроприводом (цена на труборез электрический для стальных труб), гидравлическими или пневматическими натяжными механизмами.
Поворот режущего инструмента также может осуществляться электро-, гидро- или пневмоприводом.
Качество реза и скорость выполнения операций обеспечивают несколько одновременно участвующих в работе режущих элементов (роликов или лезвий).
К примеру, большинство роликовых труборезов для стальных труб имеют в составе до трех режущих роликов.
Цепной режущий механизм позволяет даже для трубы минимального диаметра использовать 5 режущих роликов. Соответственно, увеличивается скорость реза труборезом своими руками.
При этом, требуемый для взаимного перекрытия разрезов угол поворота инструмента составляет всего 72 градуса.
Во время выполнения работ он, как правило, намного больше, за счет чего достигается, практически, полное отсутствие на поверхности среза заусенцев.
Для труб большего диаметра, при работе с которыми задействуется больше количество режущих деталей, качество реза оказывается еще выше.
Значительное влияние на качество реза оказывает и плавность работы натяжного механизма, обеспечивающего необходимое давление режущего инструмента на поверхность трубы.
В ручных труборезах для этого используется винтовой механизм с достаточно мелким шагом, благодаря чему, усилие, требующееся от пользователя в каждый момент времени, остается минимальным, а качество реза – высоким.
При использовании регулирующих механизмов с приводом, натяжение цепи, в каждый момент времени, является регулируемым параметром, что, даже на толстостенных трубах значительного диаметра гарантирует качественный срез, который требует минимальной обработки для последующих операций монтажа.
Минимальный угол поворота режущего механизма для цепных труборезов с роликами (или нулевой для механизмов с неподвижными лезвиями), а также гибкость цепи и ее скромные размеры, позволяют использовать цепной труборез в самых труднодоступных местах и в ограниченном пространстве.
Цепные труборезы для стальной трубы обладают и другими достоинствами:
с их помощью можно обрабатывать не только стальные трубы, но и изделия из других материалов — медные, металлопластиковые и полимерные трубы (про монтаж канализации в квартире своими руками прочитайте здесь);
при использовании роликового (поворотного) цепного трубореза деформация стенок трубы отсутствует полностью или минимальна (это, особенно, важно при работе с мягкими материалами, такими, как медь и пластик, про цанговые фитинги — прочитайте здесь);
цепным труборезом можно выполнить рез даже незакрепленной трубы (про хомуты для крепления трубопроводов написано здесь) – минимальное сопротивление позволяет фиксировать обрабатываемую деталь рукой (при этом, обязательно надо соблюдать правила техники безопасности).
Труборез для медных труб
Чтобы правильно подобрать труборез для медных труб, необходимо разобраться в их видах. Делая выбор модели устройства нужно учитывать не только материал трубы, но и то насколько толстые у нее стенки.
Резцовые приспособления
Они выполняют чистые срезы, и одолевают трубу с диаметром до 100мм. В обойме закреплены стальные (высокой прочности) диски-резцы. Если нужно, то положение этих дисков можно менять.
Роликовый ручной
Труборез роликовый ручной для медных труб является самыми простым инструментом. Его часто применяют к изделиям из меди, а так же стальным и алюминиевым.
Разрез ручной роликовой моделью выполняются путем поворота устройства вокруг заготовки, и подтяжкой прижимной гайки.
При замене нескольких направляющих роликов на режущие, полный оборот вокруг заготовки совершать не нужно. Хватает неполного оборота под углом 30 градусов с подтяжкой прижима трубы. В результате получается чистый срез.
Быстро функционирующие роликовые ручные модели имеют механизм быстрой установки и разводки. Это ускоряет операции, которые проводят с трубами.
Модели быстрого действия применяют для разрезания труб изготовленных из меди с диаметрами от 6 до 170мм. Для того, чтобы срезать заготовку, необходимо выполнить пару полных оборотов вокруг нее. Затем пружинный возврат дает возможность без задержек освободить заготовку и дальше монтировать ее.
В нем устанавливается от одного до трех режущих ролика. Чем их больше, тем значительней диаметр он может резать. Большим минусом ручного роликового инструмента становиться появление заусениц в месте, где выполнялся срез.
Чтобы нарезать заготовки, диаметром не больше 75 мм используют многороликовый цепной или хомутовый труборез. Эти инструменты очень удобные своим большим размахом рукояти.
Особенности работы с медными трубами
Для разрезания медных труб труборезы используются редко. Чаще для этой цели применяются электрические. Это обусловлено свойствами данного материала. Используя электрические модели, можно разрезать трубки из различных сортов меди.
Наиболее распространенный вариант для труб из меди – это роликовый труборез. Есть универсальные роликовые варианты, способные резать стальные, пластиковые и медные образцы. А есть модели, которые предназначены только для труб, изготовленных из меди и алюминия.
Видео
Труборез для медных труб
Watch this video on YouTube
Электрический труборез для медных труб
Работает двигатель с 500об/мин, и с такой скоростью он быстро разрезает нужную заготовку. К примеру, диаметр 12мм разрезается таким инструментом за 3 секунды.
Кроме уже описанных преимуществ электрического инструмента, есть еще — это автозахват. Он позволяет резать установленные трубы, с зазором приблизительно 35 мм от стенки.
Не менее важной становиться еще одна его особенность. Это работа с разными диаметрами медных изделий (от 12 до 35мм)
Видео
Watch this video on YouTube
Возможности наиболее популярных моделей ручного труборезного инструмента
Активно продвигает свою продукцию на профильные рынки страны торговая марка RIGID. Труборезы от этой фирмы компактны по своим габаритам, и в то же время качественно режут трубы как легированной, так и нелегированной стали. С целью снижения усилия при резе подающий узел оснащается подшипниками качения, которые снижают потери на трение. Возврат режущих роликов в исходное положение производится пружинным устройством. Само крепление роликов — унифицированное и быстросъёмное, что облегчает обслуживание инструмента. Все детали труборезов производятся из нержавеющей стали, поэтому рез труб можно выполнять даже во влажной среде (например, под водой). Недостаток труборезов от RIGID – конструкция ручки, которая не позволяет развивать большой вращающий момент во время работы.
Компанией REED выпускаются цепные труборезы, которые хорошо зарекомендовали себя при выполнении ремонтных работ на чугунных трубопроводах. Линейка СУПЕР от REED использует роликовое исполнение режущего инструмента, и более применима для разрезания стальных труб. Режущие диски выполнены из высокостойких инструментальных сталей, что исключает появление заусенцев на поверхности раздела. По сравнению с обычными труборезами инструмент отличается более удобной формой силовой рукоятки, однако не предназначен для работ в условиях повышенной влажности. Предварительная настройка инструмента и его подналадка в процессе выполнения операции не требуются.
Фирма Rothenberger производит труборезы дискового типа, которые оснащаются удобным механизмом зажима хомутового типа, который легко переналаживается под рез стальной трубы иного диаметра. Роликовый инструмент отличается повышенной прочностью и жёсткостью, а потому может качественно разрезать трубы с толстыми стенками. По качеству реза труборезы от Rothenberger не уступают рассмотренным выше, однако комплектуются расширенным набором режущих роликов, а потому пригодны также для работы с медными или чугунными трубами.
