Трубогиб для медных труб

Особенности медных труб и их применение

Медные трубы широко используются в быту и во многих областях народного хозяйства. Это объясняется внушительным перечнем достоинств, которыми этот материал отличается от пластиковых или железных аналогов:

  • Хорошая устойчивость к механическим нагрузкам, ударам, сгибам.
  • Длительный срок эксплуатации, измеряемый десятками лет.
  • Устойчивость к размножению патогенных микроорганизмов, что делает медный трубопровод наилучшим вариантом для подачи питьевой воды.
  • Удобство монтажа и сервисного обслуживания.
  • Устойчивость к образованию налета на внутренних стенках трубопровода. В процессе эксплуатации просвет трубопровода не уменьшается, засоры не образуются.
  • Широкий диапазон рабочих температур.
  • Малый коэффициент температурного расширения.
  • Устойчивость к появлению коррозии.

В строительстве трубопроводных сетей используются два типа медных труб:

  • Отожженные.
  • Неотожженные.

Отожженные изделия получили широкое распространение, они легко гнутся, обладают хорошими показателями устойчивости к воздействию высоких температур, давления или химикатов. А вот по показателям прочности такая труба будет проигрывать неотожженной.

Неотожженные изделия согнуть сложнее, при этом радиус изгиба не должен быть менее трех диаметров трубы.

Как самостоятельно изготовить трубогиб

При необходимости сделать эффективный ручной трубогиб можно своими руками.

Простейшее устройство легко изготовить на основе бетонной плиты. Дополнительно потребуется лишь перфоратор и некоторое количество стальных штырей. На плите производится разметка в виде сетки с ячейками 4х4 или 5х5 см. В узлах сетки сверлятся глубокие отверстия, после чего в них закрепляются штыри. Трубогиб готов.

Далее, медная труба помещается между штырями и аккуратно сгибается в необходимом направлении. Перемещая изделие между штырями можно менять радиус изгиба.

Следующее устройство конструктивно сложнее и уже похоже на настоящий трубогиб. В первую очередь делается основа, для которой лучше всего подойдет прочная железная труба прямоугольного сечения с толщиной стенок не менее 3 мм. Отступив от одного края 2-3 см, делается отверстие. Его диаметр должен совпадать с размером основного шкива.

Чтобы вычислить длину основы, необходимо определить максимальный радиус загиба, на который будет способен трубогиб, и добавить к этому показателю 5 см. Лишнюю часть трубы обрезаем. Стопор для сгибаемых труб будет выполнен в виде шпильки. На одном ее конце будет гайка, на другом – Т-образный элемент.

Далее, приступаем к изготовлению рукоятки трубогиба. Для этого отлично подойдут железные пластины толщиной 4 мм или более. Ширина пластин должна совпадать с габаритами основы.

После подготовки всех элементов будущего трубогиба, можно приступать к сборке устройства. Основа прочно зажимается в тисках, шкив вставляется в проделанное отверстие, производится фиксация рукояток.

Некоторые умельцы самостоятельно собирают сложные и функциональные гидравлические установки. Для этого используется гидравлический автомобильный домкрат, ролики, железный швеллер, башмак и стальные крепежные элементы. Самый важный момент – выбор роликов, поскольку эта деталь будет обеспечивать правильное прилегание трубы и, как следствие, качество сгиба.

Медные трубы, благодаря уникальным свойствам металла, нашли широкое применение в самых различных сферах. Они используются:

  • для монтажа систем отопления;
  • в пищевой промышленности;
  • системах кондиционирования;
  • водопроводах;
  • газовых магистралях.

Многие участки трубопроводов имеют сложную конфигурацию, где не всегда можно использовать фитинги. Приходится трубу гнуть под самыми разными углами. Специальный инструмент, трубогиб для медных труб, позволяет выполнить эту операцию без особых физических усилий и не рискуя заломить поверхность в месте изгиба. Обманчивая мягкость и податливость металла, особенно в отожженных трубах, может привести к нежелательным последствиям, если пренебречь технологическими правилами гибки меди.

Ручные трубогибы

Ручные трубогибы, в зависимости от привода, подразделяются на:

  • механические;
  • пружинные;
  • электрические;
  • гидравлические.

Они отличаются как диапазоном возможностей, так и сложностью конструкции. Но все, без исключения, гарантируют качество гибки без деформации стенок и допускают работу с тонкостенными трубами.

Пружинный трубогиб — самый простой и удобный в применении. Он предназначен для гибки труб определенного диаметра (зависит от размеров пружины) в стесненных условиях, в том числе и на готовых трубопроводах. С помощью пружинного трубогиба можно делать даже змейку, без риска повредить трубу.

Представляет собой трубогиб стальную пружину с плотными витками, на одном из концов которой есть небольшой раструб, куда вставляется свободный конец медной трубы. Дальше пружина передвигается к месту изгиба, где изгибается руками вместе с трубой на определенный угол. Никаких механических приспособлений для гибки не используется — только сила рук. Это накладывает некоторые ограничения на диаметр изгибаемых труб и толщину.

Для тонкостенных труб диаметром до 1,5 дюйма использование такого трубогиба не представляет сложностей. Но, в большинстве случаев, он используется для труб в половину, ¾ или 1 дюйм. Недостатком такого инструмента является ограниченность длины изгибаемой трубы.

На расстоянии 1-1,5 метра от открытого торца трубопровода согнуть трубу можно легко, но снять пружину достаточно затруднительно. А вот для небольших отрезков и на крайних участках трубопроводов использовать пружинный трубогиб очень удобно и продуктивно. Недостатком является также то, что для каждого диаметра нужно покупать свою пружину.

Разновидности современных трубогибов

Приспособления для гибки трубного проката так и называются — трубогибами. Инструмент может быть ручным или представлять собой стационарное оборудование. Переносные трубогибы для медных труб используются на месте монтажа инженерных коммуникаций. Стационарные механизмы применяются на промышленных предприятиях. Это оборудование с повышенной точностью и большим количеством настроек. Все виды приспособлений для гибки медного трубного проката отличаются друг от друга способом действия.

Пружинный

Отличительной чертой трубогиба пружинного для медных труб является простая конструкция. Устройство изготавливается из высокопрочной стали. Пружинное приспособление состоит из плотных упругих витков. Один конец инструмента имеет расширение в виде раструба, чтобы можно было его удобно надевать на трубу. Пружина для гибки подбирается под конкретный диаметр трубного проката.

Приспособление изгибается вместе с трубой на требуемый угол исключительно за счет физической силы человека. После выполнения операции устройство снимается с медного изделия через тот же конец, который ранее использовался для его надевания.

Трубогиб пружинный.

К достоинствам трубогиба в виде пружины относится:

  • небольшой вес;
  • низкая цена;
  • удобное использование даже в стесненных условиях.

Недостатком пружины является трудность получения точного требуемого угла изгиба, потому что он всегда определяется на глаз. К минусам также относится затруднительное надевание и снятие изделия с участка трубопровода, находящегося на большом удалении от открытого (свободного) торца трубного проката.

Видеообзор пружинного трубогиба.

Ручной

Устройство тоже отличается простой конструкцией. С помощью ручного трубогиба изгибается медный прокат диаметром 5-125 мм. Основной деталью изделия является оправка, имеющая конкретный радиус скругления. Он может составлять 43, 60 или 87 мм. Оправка вставляется в трубу или натягивается на нее.

Ручной способ изгибания проката подразумевает использование физической силы. Это является основным минусом данного метода, по этому он не нашёл широкого применения на практике.

Механический

Инструмент механического типа более удобен в эксплуатации, чем ручные приспособления. С его помощью можно с высокой точностью согнуть трубу на необходимый угол, затратив на операцию незначительные физические усилия.

Производители выпускают механические трубогибы следующих видов:

Рычажное изделие — это безотказный инструмент с простой конструкцией, позволяющий согнуть прокат с диаметром от 6 до 22 мм максимум на 90°. В конструкции приспособления присутствуют два рычага. Один из них оснащен башмаком, а другой — шаблоном для гибки. Эти два элемента имеют разметку. Она позволяет точно выставлять угол изгиба.

Рычажный механизм.

Сегментное изделие, сгибающее максимум 42-миллиметровые трубы на угол, предельное значение которого составляет 180°. Конструкция оснащается сменными упорами. Они позволяют гнуть трубный прокат разного диаметра. Он в инструменте размещается между валиком и элементом, представляющим собой половину диска. Когда рукоятка приспособления начинает вращаться, этот сегмент поворачивается. В результате происходит наматывание трубы на его корпус.

Сегментное устройство.

Арбалетное изделие, оснащенное рычажной системой, являющейся частью храпового механизма. Конструкция позволяет изгибать прокат диаметром от 10 до 22 мм на угол, максимальное значение которого равно 90°. В комплект приспособления входят сменные пуансоны. Это опорные башмаки в определенном количестве. Их число влияет на цену устройства.

Трубогиб арбалетный для медных труб.

Гидравлический

Устройство представляет собой один из видов арбалетного инструмента, оснащенного дополнительно гидравлическим приводом. Это приспособление относится к профессиональным изделиям. Его можно использовать для изгиба труб диаметром до 50 мм.

Производители выпускают гидравлические трубогибы с разными вариантами настроек, что позволяет максимально точно выполнять требуемую работу. В конструкции инструмента присутствует толкатель. Он имеет вид домкрата, создающего усилие минимум 6 тонн.

Электрический

Приспособление тоже является профессиональным инструментом. Изделие отличается высокой ценой, громоздкими размерами и наличием системы рычагов. Последний узел приводится в движение с помощью электрического привода.

Это интересно: Цанговые зажимы для соединения труб: разновидности фитингов и их особенности

Необходимый инструмент для сборки

Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не удастся.

Как минимум, при изготовлении этого инструмента потребуется:

  • сварочный аппарат;
  • болгарка;
  • токарный станок;
  • дрель.

Но главной частью сборки трубогиба остается точный чертеж, без которого даже не стоит начинать сборочные работы. Нельзя обойтись при изготовлении трубогиба и без общехозяйственных инструментов.

Естественно, что приобретать токарный станок и сварочный аппарат необязательно. Для выточки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в цех, занимающийся изготовлением кованых изделий. За небольшое вознаграждение там быстро помогут сделать всё необходимое.

Классификация

Инструменты для сгибания труб делятся на несколько видов зависимо от типа привода, конструкции, принципа работы:

  1. Пружинный. Состоит из стальной пружины, на одном краю которой закреплен раструб. Принцип работы — один конец трубы помещается в раструб. Пружину физическим усилием передвигают к точке сгиба. Трубка сгибается до требуемого угла. Ручные мини пружины удобно использовать в гаражах, домашних мастерских. Поскольку рабочий процесс осуществляется за счет физической силы, возникает ограничения по максимальному диаметру сгибаемых деталей.
  2. Ручные трубогибы. Простые механические модели для сгибания заготовок диаметром 5–125 мм. Основа инструмента — оправка. Ее натягивают на наружную часть трубки или вставляют внутрь. Заранее оправка сгибается под требуемым углом.
  3. Механические инструменты. Процесс сгибания трубок происходит благодаря системе рычагов, которая не требует применения больших усилий со стороны человека.
  4. Гидравлические установки. Предназначены для сгибания труб большого диаметра. Имеют множество настроек, повышенный показатель точности.
  5. Электрические инструменты. Рычажная система работает благодаря электроприводу. Такие модели относятся к промышленному оборудованию и применяются при серийном производстве.

Механические трубогибы бывают:

  1. Сегментными — инструменты, предназначены для работы с деталями диаметром до 42 мм. Максимальный угол изгиба — 180 градусов. Дополняется комплектом сменных упоров.
  2. Арбалетными — по внешнему виду напоминают стрелковое оружие из Средневековья. Процесс сгибания деталей происходит за счет изменения положения храпового механизма, который подключен к рычажной системе.
  3. Рычажными — простая конструкция. Максимальный угол изгиба — 90 градусов. Допустимые диаметры трубок — 6–22 мм. Конструкция имеет два рычага, на которые закрепляется башмак, шаблон.

Промышленные трубогибы не подходят для использования в полевых условиях. Поэтому под рукой нужно иметь ручной инструмент.


Механический инструмент для гибки труб

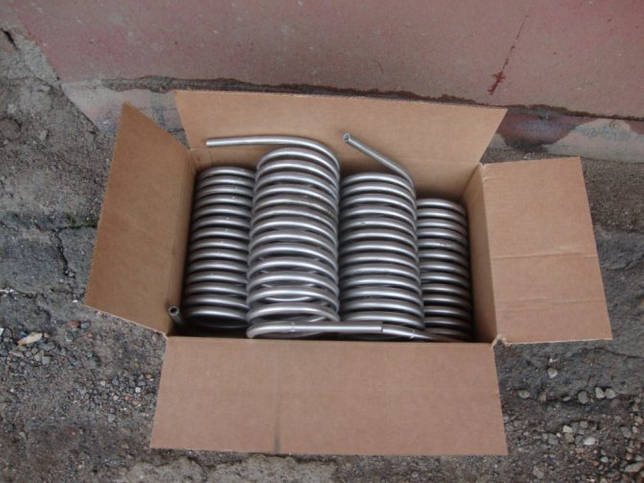

Спиральный изгиб в домашних условиях

Новичкам бывает непросто согнуть латунную или медную трубку в спираль. Для решения проблемы понадобится киянка из резины и 2 опоры. Внутрь засыпается песок или, что менее желательно, лед. Трубка кладется 2 концами на точки опоры. После этого точка сгиба постепенно нагревается. Как только материал стал поддаваться, в руки берется киянка. С ее помощью нужно гнуть трубу. Каждое действие должно быть максимально взвешенным, иначе материал просто треснет.

Снизить вероятность возникновения ошибок помогут следующие рекомендации:

  • Если трубка слишком твердая, ее нужно немного обжечь для предания большей гибкости;
  • Как только она остыла, в нее засыпается наполнитель, после чего ее проще загнуть под необходимым углом;
  • Применение опоры цилиндрической формы придаст изделию ровную форму.

Прокладка канализации или водопровода требует повышенного внимание к качеству используемых труб. Придать им необходимую форму можно самостоятельно или при помощи гидравлического оборудования

Вне зависимости от выбора нужно быть предельно осторожным. Поверхность трубы нельзя подвергать чрезмерному нагреву. Не стоит сильно по ней бить, иначе труба просто треснет в точке изгиба.

Классификация

Трубогибы для медных изделий различаются особенностями конструкции

При выборе устройства также следует обращать внимание на характеристики обрабатываемого изделия

Пружинный

Отличается несложной конструкцией. Высокоэффективен.

Каркас пружинного трубогиба для медных труб делают из твердой стали. Расширенный конец необходим для легкости прохождения. Сгибание медной трубы осуществляется, когда пружина оказывается под давлением. Вес устройств данного типа сравнительно небольшой.

Пружинный трубогиб

Ручной

Имеет упрощенную конструкцию среди прочих видов. Диаметр обрабатываемых труб составляет от 5 до 127 миллиметров. Главным элементом конструкции является оправка. Применение инструмента осуществляется двумя способами:

  • размещением внутрь;
  • обхватом наружной поверхности.

Сгибание обрабатываемой трубы осуществляется протягиванием через настроенную оправку. Использование приспособления требует физических усилий.

Механический

Все трубогибы этого типа делятся на три группы: сегментные, арбалетные, рычажные.

Сегментные

Трубу сгибает рычажный механизм. Диаметр обрабатываемого изделия не превышает 40 миллиметров. Наибольший угол сгиба составляет 180°.

Трубогиб рычажный выполняет гибку около диска. На рукоятку крепится валик. Медная труба огибается, когда рука вращает рычаг механического трубогиба.

Арбалетные

Внешне конструкция напоминает арбалет. Сменные элементы обеспечивают разные углы изгиба. Диаметр труб составляет от 10 до 20 миллиметров. Самый большой угол — 90°. На трубу действует рычаг. Процесс гибки выполняет храповый механизм.

Рычажные

Используются наиболее часто. Конструкция приспособлений — упрощенная. Диаметр труб составляет от 6 до 23 миллиметров. Угол сгиба не превышает 90°. Ножной прибор отличается наличием двух рукояток. На одну закрепляется шаблон. Вторая оборудуется указательным башмаком. Изгиб осуществляется внутри шаблона.

Гидравлический

Устройства этого типа — дополненные гидравлическим приводом арбалетные механические конструкции. Диаметр труб составляет от 10 до 50 мм.

Электрический

Относится к дорогостоящему ценовому сегменту. Очень точно выполняет процедуру деформации. Чаще всего это стационарные установки. Переносные модификации обрабатывают изделия тонких диаметров. Наличие электросети является обязательным условием.

Электрический трубогиб

Трубогибы для медных труб ROTHENBERGER

Переносной надежный электрический трубогиб ROBEND 4000 (Робенд 4000), для труб диаметром 12 – 35 мм. Мощность двигателя 1010 В ROBEND H+W PLUS (Робенд H+W Плюс) для точной холодной гибки под углом до 180 o

Трубогиб MINIBEND (Минибенд) для гибки двумя руками под углом до 180 o

Стандартный трубогиб для гибки под углом 180°

Пружины для гибки вручную медных труб

Переносной электрический трубогиб ROBEND 3000 (РОБЕНД 3000) для труб диаметром до 28 мм. Мощность двигателя 1010 В

Доставка во все города России

Москва Санкт-Петербург Новосибирск Екатеринбург Нижний Новгород Самара Омск Казань Челябинск Ростов-на-Дону Уфа Пермь Волгоград Красноярск Воронеж Саратов Краснодар Тольятти Барнаул Ижевск Ульяновск Ярославль Владивосток Хабаровск Иркутск Новокузнецк Тюмень Оренбург Кемерово Рязань Пенза Набережные Челны Тула Липецк Астрахань Томск Махачкала Киров Чебоксары Калининград Брянск Магнитогорск Иваново Курск Нижний Тагил Ставрополь Архангельск Белгород Улан-Удэ Владимир Сочи Калуга Курган Орел Мурманск Смоленск Владикавказ Череповец Волжский Чита Саранск Сургут Вологда Тамбов Кострома Комсомольск-на-Амуре Нальчик Петрозаводск Стерлитамак Таганрог Братск Дзержинск Йошкар-Ола Орск Шахты Якутск Ангарск Нижневартовск Новороссийск Сыктывкар Нижнекамск Бийск Грозный Старый Оскол Прокопьевск Рыбинск Норильск Благовещенск Энгельс Балаково Петропавловск-Камчатский Псков Северодвинск Армавир Златоуст Балашиха Каменск-Уральский Химки Сызрань Подольск Новочеркасск Королев Южно-Сахалинск Волгодонск Находка Березники Абакан Мытищи Люберцы Рубцовск Майкоп Салават Уссурийск Миасс Ковров Коломна Электросталь Альметьевск Пятигорск Копейск Первоуральск Назрань Одинцово Невинномысск Кисловодск Димитровград Новомосковск Новочебоксарск Хасавюрт Серпухов Орехово-Зуево Муром Камышин Железнодорожный Нефтекамск Новый Уренгой Черкесск Ногинск Новошахтинск Нефтеюганск Щелково Елец Ачинск Новокуйбышевск Сергиев Посад Ноябрьск Кызыл Октябрьский Дербент Северск Ленинск-Кузнецкий Арзамас Обнинск Междуреченск Ухта Киселевск Новотроицк Батайск Элиста Артем Жуковский Великие Луки Канск Магадан Тобольск Абрамцево Алабино Апрелевка Архангельское Ашитково Байконур Бакшеево Барыбино Белоомут Белые Столбы Бородино Бронницы Быково Валуево Вербилки Верея Видное Внуково Вождь Пролетариата Волоколамск Вороново Воскресенск Восточный Востряково Высоковск Голицино Деденево Дедовск Дмитров Долгопрудный Домодедово Дорохово Дрезна Дубки Дубна Егорьевск Жилево Загорск Загорянский Запрудная Зарайск Звенигород Зеленоград Ивантеевка Икша Ильинский Истра Кашира Керва Климовск Клин Клязьма Кожино Кокошкино Колюбакино Косино Котельники Красково Красноармейск Красногорск Краснозаводск Краснознаменск Красный Ткач Крюково Кубинка Купавна Куровское Лесной Городок Ликино-Дулево Лобня Лопатинский Лосино-Петровский Лотошино Лукино Луховицы Лыткарино Львовский Малаховка Михайловское Михнево Можайск Монино Муханово Нарофоминск Нахабино Некрасовка Немчиновка Новобратцевский Новоподрезково Обухово Ожерелье Озеры Опалиха Павловский Посад Первомайский Пески Пироговский Полушкино Правдинский Привокзальный Пролетарский Протвино Пушкино Пущино Радовицкий Раменское Реутов Решетниково Родники Рошаль Рублево Руза Салтыковка Северный Серебряные Пруды Солнечногорск Солнцево Софрино Старая Купавна Старбеево Ступино Сходня Талдом Текстильщик Темпы Тишково Томилино Троицк Туголесский Бор Тучково Уваровка Удельная Успенское Фирсановка Фосфоритный Фрязино Фряново Хорлово Хотьково Черкизово Черноголовка Черусти Чехов Шарапово Шатура Шатурторф Шаховская Шереметьевский Щербинка Электрогорск Электроугли Яхрома Александровская Бокситогорск Большая Ижора Будогощь Вознесенье Волосово Волхов Всеволожск Выборг Вырица Высоцк Гатчина Дружная Горка Дубровка Ефимовский Зеленогорск Ивангород Каменногорск Кикерино Кингисепп Кириши Кировск Кобринское Колпино Коммунар Кронштадт Лисий Нос Лодейное Поле Ломоносов Луга Павловск Парголово

2 Пружинный трубогиб – работаем там, где и мышь не проскочит

Представляет собой длинную стальную пружину с прочными плотно прилегающими друг к другу витками. При этом трубогиб остается достаточно гибким. На одном его конце витки расширяются.

Способ применения. Надеваем широким концом на трубу, а затем протягиваем по ней до места, где ее нужно согнуть. Обхватываем руками медное изделие поверх одетого на него пружинного трубогиба с двух сторон от места будущего сгиба и тянем в нужном направлении. По окончании работы приспособление стягиваем обратно через конец трубы, на который одевали.

Применение пружинного трубогиба

Преимущества пружинных трубогибов:

  • компактность;
  • малый вес;
  • простота конструкции – ломаться практически нечему;
  • можно использовать в условиях любой степени стесненности и ограниченности пространства, а также когда очень сложно подобраться к трубе с другими видами трубогибов;
  • применять можно прямо по месту установки или на уже проложенном трубопроводе и гнуть при этом в любую сторону без настройки трубогиба (разворота под изгибание в нужном направлении), как того требует использование всех остальных видов этого оборудования;
  • возможность изгибать под любым углом и даже делать змейку без перенастройки (перемещения) приспособления.

Основной недостаток – отсутствие какой-либо механизации, позволяющей приумножить прилагаемые усилия, из-за чего приходится рассчитывать только на собственные мышцы.

Сгибание медной трубки при помощи мышц

И, кроме того, имея дело с изделиями, у которых приличные диаметр и/или толщина стенок, трудно рассчитать необходимое усилие, из-за чего можно их недогнуть либо перегнуть, а потом долго пытаться добиться нужного угла колена.

Также к недостаткам следует отнести:

Механические трубогибы

Труба вставляется между роликов и прикатывается подвижным роликом при нажиме на рычаг. При этом труба медленно наматывается на опорный ролик, принимая его конфигурацию. От соскальзывания ее удерживает специальный механизм в виде крючка или иного зацепа.

Рычажные трубогибы способны изогнуть трубу под углом до 180. Используются для диаметров 6-22 мм (1/4″- 7/8″). Такие трубогибы высокого качества купить можно под брендами Virax, Rothenberger, RIDGID, REMS, MGF. Они отличаются:

  • возможностью работать одной или двумя руками;
  • наличием сменных роликов;
  • длиной рычага (наличием телескопической рукояти);
  • наличием транспортира для измерения угла изгиба.

Рычажный трубогиб для обожженных медных труб справиться с диаметрами до 32 мм и толщиной стенок в 2 мм. Необожженные трубы гнуться хуже, здесь максимальный диаметр редко достигает 22 мм

Если этот параметр больше, то нужно работать очень осторожно ― для медных трубок этого вида понадобится значительное усилие и очень легко переусердствовать и деформировать зону гибки

Разновидностью рычажного трубогиба является сегментный. Вместо опорного ролика установлен полудиск (сегмент) с пазом, соответствующий диаметру трубы. Рукоятка с роликом прокатывает трубу, закрепленную одним концом к прямой стороне сегмента, и наматывает ее на полукруглую сторону.
