Технический эндоскоп. Увидеть всё изнутри

Топ лучших эндоскопов без экрана

Покупатель, наверняка, не потеряется в довольно широком разнообразии моделей, продаваемых на АлиЭкспресс, если посмотрит рейтинг, состоящий из нескольких перечней. В нем собраны обладающие лучшими техническими характеристиками и относительно невысокой ценой наблюдательные приборы.

Wsdcam 7mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокая четкость изображения;
простота использования;
универсальность.

быстрое нагревание.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)60

Мне нравитсяНе нравится1

MARVIOTEK USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

возможно использовать эти наблюдательные приборы с большого расстояния;
значительный угол обзора;
достаточно четкое изображение.

картинка начинает расплываться, если камера оказывается близко к исследуемому объекту;
хрупкость, отмечаемая в отзывах многих покупателей.

Разрешение640х480
Обзор (в градусах)66

Мне нравитсяНе нравится

JCWHCAM JC-Best-NO1

Посмотреть на Aliexpress

Плюсы и минусы

качество сборки;
нормальный обзор.

иногда плывет картинка.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)67

Мне нравитсяНе нравится

JCWHCAM USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

разнообразие диаметров камеры;
мгновенный вывод видеоинформации на экран мобильного телефона или компьютера;
высококачественное изображение.

отсутствие универсальности – иногда изображение на телефоне некоторых моделей не выводится.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)67

Мне нравитсяНе нравится

LESHP 5.5mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

оснащение специальным колесиком, при помощи которого, можно настраивать подсветку;
быстрая связь со смартфоном или компьютером;
четкость передаваемого изображения.

быстрое разогревание;
неполная укомплектованность – переходники нужно покупать отдельно;
если расстояние между камерой и изучаемым объектом достигает 4 см, может сбиться фокус.

Степень защиты от водыIP68
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

Jingleszcn WIFI Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

возможность быстро зарядить аккумулятор;
защищенность от воды с помощью колпачка;
широкий объектив, благодаря которому в кадр попадает большое количество объектов;
четкая картинка.

под водой этот прибор долго не протянет;
фокус сбивается, если поднести эндоскоп слишком близко к обследуемому объекту.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

KERUI USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокое качество картинки, обусловленное мощной подсветкой;
простота использования;
водостойкость.

использовать эти приборы просто, но на обучение потребуется некоторое время;
устройства, подсоединяемые при помощью мягких проводов, не годятся для обследования труднодоступных участков.

Степень защиты от водыIP67
Разрешение1200
Обзор (в градусах)66

Мне нравится1Не нравится

Jingleszcn 3 in 1 Semi-rigid USB Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

четкое изображение;
возможность настраивать подсветку;
снабжены кнопкой, помогающей фотографировать заснятый объект.

быстрое нагревание;
сбивание фокуса при близком поднесении эндоскопа к объекту.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

Как видно, у каждой модели есть свои достоинства.

Устройство и принцип работы

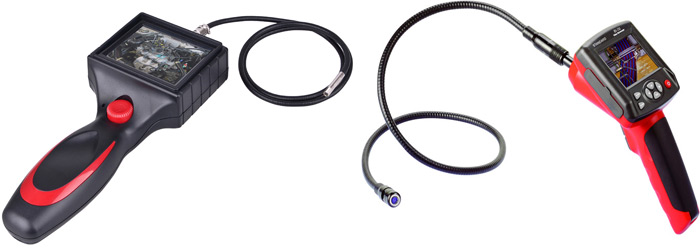

Любой эндоскоп независимо от разновидности состоит из следующих элементов.

  • Корпус. Представляет собой пластиковую или металлическую коробку, на которой расположен дисплей и органы управления устройства. Внутри корпуса расположена плата, которая отвечает за работу устройства.
  • Вводимая трубка. Гибкая трубка из металла или полимерного материала, которую вводят в исследуемую область. По ней проходят провода, соединяющие плату в корпусе и дистальную головку.
  • Дистальная головка. Наконечник вводимой трубки, на котором расположены источники света и видеокамера. Способен изгибаться, чтобы направить объектив в нужную сторону.
  • Экран. Дисплей, на который выводится изображение с камеры.

Некоторые эндоскопы не имеют собственного корпуса. Для работы их необходимо подключить к ноутбуку, планшету или смартфону. Изображение с камеры прибора будет выводится на экран устройства, к которому он подсоединен.

Прибор работает следующим образом:

  1. Дистальную головку вводят в область, которую необходимо исследовать.
  2. С помощью вводимой трубки объектив камеры продвигают к необходимому месту.
  3. После того, как дистальная головка достигла цели, полученное с нее изображение выводится на монитор корпуса устройства и становится доступным для просмотра.

В силу конструктивных особенностей и специфики использования видеоэндоскопа установка источников света непосредственно на дистальную головку затруднена, так как существенно увеличит ее размеры. Поэтому используют специальные приборы, к которым подключают устройство. Они излучают мощный поток света, который проходит по полости в трубке и освещает область съемки.

В недорогих моделях источник света может быть закреплен непосредственно в дистальную головку. Обычно в его роли выступает небольшой светодиод.

Видео эндоскопы eVIT LP

Гибкий промышленный видеоэндоскоп eVIT LP обладает механизмом всесторонней артикуляции головки зонда от 90 до 160° в зависимости от диаметра. Модель может поставляться с диаметром зонда от 4,5 до 8,4 мм, при длине от 1,5 до 15 м с углом обзора до 110°. Видео камера с разрешением 0,44 Мп выводит изображение на встроенный монитор размером 5,7″ с возможностью записи фото и видео на CD карту объемом 32Гб. Математические алгоритмы обработки и разрешение видео сенсора 786 000 пикселей дают высокое качество изображения, eVIT LP оснащен встроенной системой фото- и видео регистрации изображения в высоком разрешении. В головку зонда встроены светодиоды с плавной регулировкой яркости.

Из других полезных функций эндоскопа eVIT LP можно выделить пятиступенчатую подсветку, возможность замены камер, видеовыход для подключения внешнего монитора, и вольфрамовую оплётку зонда. Эндоскоп питается от сети переменного тока / аккумулятора Li-Ion 12 В. Время автономной работы до 6 часов. Качество изображение регулируется яркостью подсветки, контрастностью, а также экспозицией и балансом белого. Корпус выполнен из ударопрочного пластика и защищен от попадания пыли и влаги на уровне IP64 (защита от брызг). Диапазон рабочих температур от -30 до 80 С°. Масса составляет 2100 г.

Подробнее…

Обучение и разрешение на выполнение эндоскопии желудочно-кишечного тракта

Эндоскопию должны выполнять специалисты, прошедшие соответствующую подготовку. Большинство научных обществ и организаций по аккредитации полагают, что разрешение на выполнение эндоскопических исследований должно быть предоставлено после завершения обучения, включая практические занятия под контролем соответствующего количества эндоскопических исследований и процедур и изучения определенного набора теоретических вопросов.

Рекомендованное различными научными обществами количество тестов, которые необходимо выполнить, чтобы стать компетентным в соответствующем отделении желудочно-кишечной эндоскопии, колеблется:

  • от 130 до 500 EGD;
  • от 100 до 500 колоноскопий;
  • от 140 до 200 ERCP;
  • от 150 до 200 EUS.

Меньшие числа в случае гораздо более технически сложных, чем EGD или колоноскопия, ERCP и EUS, являются результатом предположения, что изучающий эти методы раньше приобретет компетентность в фундаментальных исследованиях. Конечно, простое выполнение определенного количества процедур не гарантирует приобретения технических навыков и соответствующих знаний, поэтому обучение эндоскопии должно завершаться экзаменом или другим актом проверки компетентности.

В Европе Закон о профессиях врача и стоматолога предусматривает, что врач может получить сертификат, подтверждающий навыки в более узких областях медицины или предоставления конкретных медицинских услуг. Одним из навыков, охватываемых этим регламентом, является эндоскопия желудочно-кишечного тракта.

Порядок обучения и получения этого сертификата должен определяться постановлением министра здравоохранения о навыках в более узких областях медицины или предоставлении конкретных медицинских услуг, которое еще не было выдано.

В настоящее время в большинстве европейских стран единственным документом, подтверждающим базовые навыки эндоскопии, является диплом специализации по гастроэнтерологии, в программу которого входит обучение эндоскопии верхних и нижних отделов ЖКТ.

Следует подчеркнуть, что отсутствие звания специалиста-гастроэнтеролога, сертификата навыков или диплома о навыках не равносильно запрету на проведение эндоскопии желудочно-кишечного тракта, но звание специалиста или диплом о навыках указывает на то, что врач приобрел эти навыки в определенной степени. что гарантирует надлежащее качество эндоскопического обследования желудочно-кишечного тракта или хирургического вмешательства.

Эффективность применения технических эндоскопов

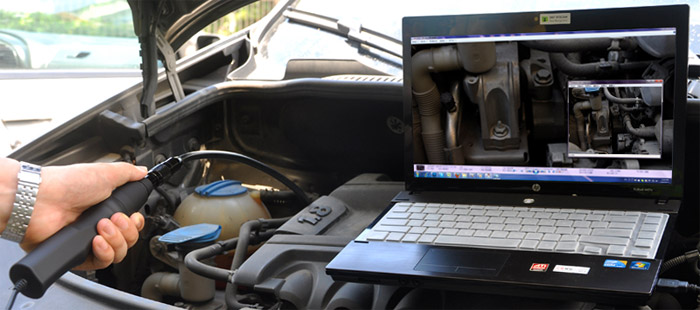

На СТО чаще всего рассматриваемые приборы используются для:

  1. Оценки текущего состояния цилиндро-поршевой группы автомобиля.
  2. Осмотра элементов трансмиссии.
  3. Определения качества антикоррозионного покрытия в труднодоступных местах автомашины.
  4. Изучения состояния кабельной электроразводки по кузову.
  5. Осмотра коленчатого и распределительного валов.
  6. Диагностики поверхности литых и штампованных деталей с целью выявления поверхностных трещин, раковин и прочих дефектов.

Технический эндоскоп относится к числу приборов, которые применяются не только на СТО, но и фирмами-производителями автотехники. Там с их помощью выполняют визуальную оценку наиболее ответственных узлов во время производственных испытаний или краш-тестов машин.

Цена прибора определяется его комплектностью. Например, эндоскопы далеко не всегда комплектуются отдельными мониторами, поскольку в их конструкции предусмотрен обычный USB-разъём, при помощи которого прибор всегда можно подключить к компьютеру или ноутбуку. Цена на такой эндоскоп является вполне доступной, даже для небольших СТО.

Совершенствование конструкций технических эндоскопов происходит в направлении увеличения разрешающей способности камер, снижения их размеров, применения специальных USB-удлинителей, которые позволяют наблюдать изображение с расстояния до 8…10 м. Оптоволоконные зонды приборов становятся ещё более гибкими, тем самым увеличивается проникающая способность прибора.

Эндоскоп для своего функционирования требует предварительной установки программного обеспечения. После этого установки каких-либо дополнительных  драйверов не требуется. Многозонная подсветка исследуемой части конструкции или автомобиля при помощи миниатюрных светодиодов (их количество в современных приборах может быть 6 и более) обеспечивает чёткость цветной картинки и, следовательно, максимальную информативность для специалистов. Отзывы об эффективности применения таких приборов – положительные, поскольку качество диагностики повышается, а время для её выполнения – сокращается.

ПОДКЛЮЧЕНИЕ КАМЕРЫ ЭНДОСКОПА

Современные технологии позволяют использовать различные методы подключения камеры к дисплею, компьютеру и даже телефону. Большое количество моделей технических эндоскопов выпускается в виде комплекта, включающего в себя:

  • камеру;
  • блок управления;
  • дисплей.

Подключение компонентов друг к другу осуществляется посредством гибкой связи.

Однако учитывая, что компьютер сейчас имеется практически у каждого, широкое распространение получают эндоскопы, в комплекте которых только сама камера, гибкий направляющий зонд с соединительными проводами внутри и штекер для подключения к USB разъёму стационарного компьютера, ноутбука или телефона.

Такая комплектация USB эндоскопа гораздо более практична, она значительно дешевле, так как не содержит габаритного блока управления и дисплея.

После подключения камеры эндоскопа к USB порту компьютера, либо к телефону, можно использовать средства операционной системы, но гораздо удобней применить специализированное прикладное программное обеспечение, раскрывающее гораздо больше возможностей эндоскопа.

Необходимые программы, поставляемые на прилагаемом диске, следует установить перед тем, как подключить эндоскоп к ноутбуку или телефону. Поскольку данные приспособления предназначены для обследования скрытых пространств, в их комплект входят USB эндоскопы с подсветкой.

Поскольку современные телефоны по функциональности приближаются к полноценным компьютерам, камера эндоскопа может быть подключена к мобильному телефону, работающему под управлением Android. Единственное условие, которому должен отвечать телефон – это поддержка адаптера OTG.

Это адаптер, позволяющий подключать к телефону различные периферийные USB устройства (клавиатуру, мышь и т.д.). В комплекте эндоскопа должен находиться диск с прикладным программным обеспечением, в том числе для адаптации эндоскопа для Android.

С подключением адаптера OTG могут возникнуть проблемы. Для их решения созданы специальные программы, заставляющие систему «увидеть» USB эндоскоп.

Комплект с камерой эндоскопа для смартфона представляет собой наиболее компактный вариант системы для проведения обследований и позволяет наладчику в буквальном смысле носить её в кармане.

Типы

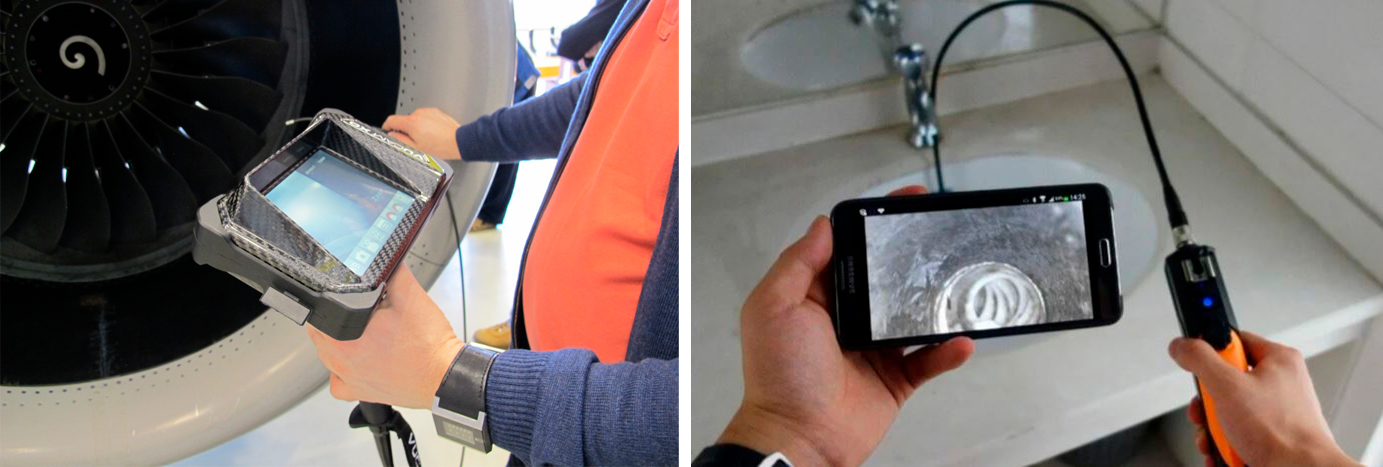

Эндоскопы в зависимости от сферы применения делят на две больших группы:

Технические предназначены для диагностики технически сложных механизмов без их разборки. Используются для:

  • проверки деталей и узлов двигателей внутреннего сгорания, в том числе цилиндров, турбин, патрубков гидравлических систем;
  • исследования пустотелых полостей.

Также оборудование нередко применяется правоохранительными органами для осмотра предметов без нарушения их целостности (например, на таможне).

Отличительная особенность технических устройств – прочность и устойчивость к механическим воздействиям. Например, вводимая трубка подобного оборудования часто имеет металлическое покрытие, которое существенно снижает риск ее повреждения.

В зависимости от назначения технические видеоэндоскопы делят на:

  • промышленные;
  • автомобильные;

С помощью медицинских эндоскопов проводят исследование полых внутренних органов. К ним относятся желудок, кишечник, мочевой пузырь, бронхи, почки и другие.

Какой видеоэндоскоп требуется для работы Вам?

ТехническийМедицинский

Медицинские видеоэндоскопы делятся на три разновидности:

  • смотровые – используются для осмотра пациента с целью дальнейшей постановки диагноза;
  • операционные – задействуются в хирургических операциях, которые не подразумевают создания полноценного разреза тканей больного;
  • биопсические – используются при процедуре биопсии, в ходе которой изымают небольшой объем тканей для дальнейшего исследования.

Мнение эксперта Торсунов Павел Максимович

В отличие от технических эндоскопов, медицинские сконструированы таким образом, чтобы не причинить вреда организму пациента. Они изготовлены из мягкого полимерного материала, более гибкие, не имеют металлического армирования вводимой трубки.

В зависимости от конструкции вводимой трубки видеоэндоскопы бывают:

Жесткие устройства имеют трубку из стали, которая не способна изгибаться. Главный недостаток подобных устройств состоит в том, что их подвижность существенно ограничена. Из-за этого размеры видимой области во время исследования существенно сокращается. Угол обзора обычно не превышает 90о. Фактически, подобная техника – наследник жестких оптических эндоскопов.

Приборы отличаются длиной смотровой трубки. Чаще всего она составляет:

  • 1,7 мм;
  • 2 мм;
  • 2,7 мм;
  • 4 мм;
  • 6 мм;
  • 8 мм;
  • 10 мм.

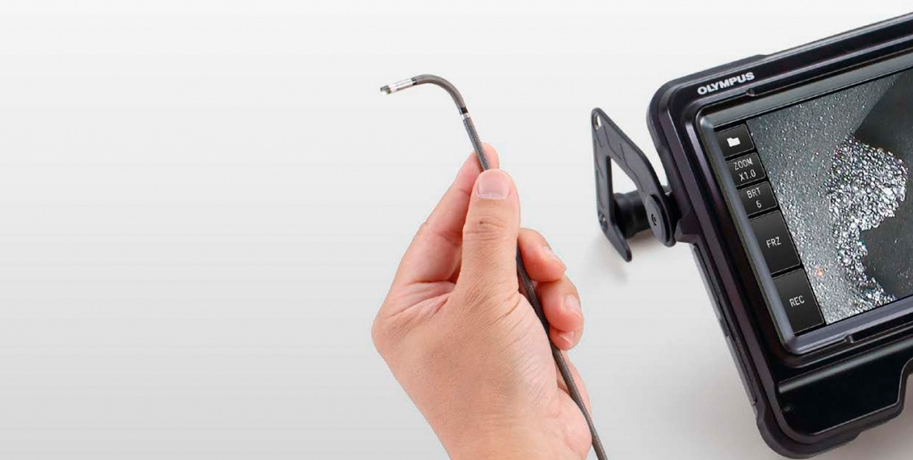

Гибкий видеоэндоскоп имеет вводимую трубку, способную изгибаться. Благодаря этому у него больший обзор и с помощью приспособления обследование техники гораздо удобнее. Подобные устройства используют, когда необходимо исследовать объект со сложно геометрией и прямая трубка не принесет желаемых результатов, не позволит увидеть то, что нужно.

Видеоэндоскоп K-expert

Обновленная линейка видеоэндоскопов K-Expert занимает прочную нишу на рынке средств оптического неразрушающего контроля и предназначена для обследования ответственных объектов сложной геометрии, прямой доступ к которым невозможен. Сверхмощная система подсветки с использование кристально чистого оптоволокна и долговечной короткодуговой металлогалоидной лампы, матрица с высоким разрешением и отличной цветопередачей, надежность и простота в эксплуатации – всё это делает видеоэндоскопы K-Expert оптимальными по соотношению цена/качество.

Новый портативный видеорегистратор K-Visie Pro со встроенным осветителем обеспечивает вывод высококачественного изображения на экран видеомонитора, сохранение статичных изображений, видеозаписей и звуковых комментариев процедуры обследования на SD-карте, печать сохраненных изображений на принтере. Дистальный конец видеоэндоскопа оснащен цветной ПЗС матрицей с высокой разрешающей способностью, а управляемая часть имеет возможность изгиба в 4-х направлениях. Видеозонд защищен двойной оплеткой – внутри мягкая герметичная пластиковая трубка, снаружи – прочная вольфрамовая оплетка.

Подробнее…

Как выбрать эндоскоп на Алиэкспресс

Прежде чем узнать, как правильно выбрать на AliExpress эндоскоп, стоит определиться, что такое бороскоп, чтобы не путать их. Он представляет собой гибкий шнур, продеваемый в исследуемый объект и подсоединяемый к смартфону, на котором и отображается видеоинформация.

Существуют и такие модели наблюдательных приборов, к которым производители «прилаживают» дисплеи. Подобные устройства упрощают процедуру, потому что не приходится думать о том, что мобильный телефон может разрядиться. Например, стоматолог или отоларинголог, использующие их во время обследования, легко осматривают ротовую полость, ухо и другие части тела пациента.

Чтобы купить эндоскоп на AliExpress и не ошибиться с выбором, нужно проверить характеристики устройств, из которых он состоит. Его элементами являются провод, видеокамеры и порт ЮСБ.

Полужёсткие эндоскопы ЭТАпж

Полужесткие автономные эндоскопы серии «ЭТАпж» удобны для осмотра сложных по геометрии изделий в полевых условиях. Модель ЭТАпж имеет полужесткую рабочую часть, сохраняющую форму приданного ей изгиба. В некоторых случаях такая конструкция более удобна, чем полностью гибкий вариант. Управление дистальным концом осуществляется в одной плоскости в пределах ±180°. Модель может изготавливаться без управляемого конца. Такое исполнение имеет повышенную защищенность от воздействия агрессивных сред.

Эндоскоп ЭТАпж поставляется с рабочей частью диаметром 4; 6; 8 мм, при длине 0,45; 0,6 или 0,8 м. Для передачи изображения используется гибкий оптоволоконный жгут. Разрешающая способность на расстоянии 15 мм не менее 1,7 крат. Угол поля зрения объектива 50-60°. Блок подсветки размещен в рукоятке корпуса рабочего модуля. За питание отвечают 4 батарейки типа АА, обеспечивающие непрерывную работу в течении 7 часов при температуре от –5°С до +45°С. Масса прибора – 1,3 кг. Полужесткий Эндоскоп ЭТАпж разработан и собран в России. Комплект поставки уточняется при оформлении заказа.

Подробнее…

Рассмотрим самые частые поломки жесткого эндоскопа:

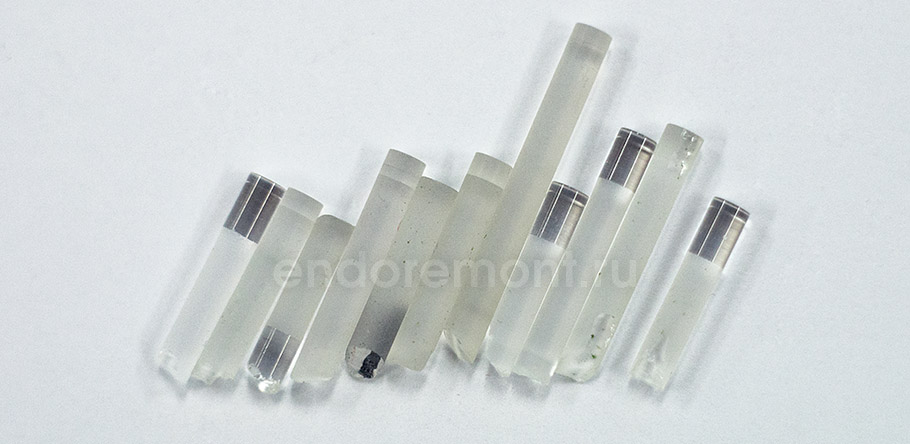

1. Повреждены оптические линзы внутри жесткого эндоскопа

Эти поломки возглавляют наш ТОП не случайно, они являются самыми частыми среди поломок жестких эндоскопов при поступлении в сервисный центр. При внешнем отсутствии видимых повреждений, изображение может отсутствует полностью или частично. Также на корпусе могут быть видны различные вмятины или изгибы, которые говорят о причинах повреждения внутри жесткого эндоскопа. Только после вскрытия прибора можно обнаружить битые оптические линзы, так как данные компоненты, находясь внутри прибора, невооруженным глазом не видны. Без разборки эндоскопа можно понять, что линзы разбиты, но точное количество повреждений не определить. Данная поломка возникает вследствие механического повреждения и неаккуратного обращения. На фотографии ниже представлены разбитые стержневые линзы, извлеченные из жестких эндоскопов при ремонте.

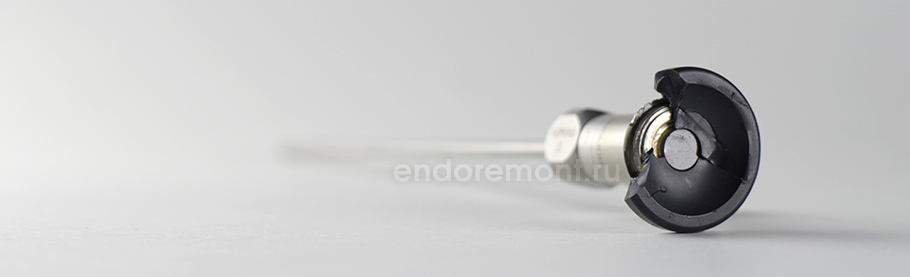

2. Скол в объективе жесткого эндоскопа

При неаккуратном обращении можно ударить дистальным концом об инородный предмет или уронить эндоскоп. Такое повреждение, как правило, видно глазом, если осмотреть дистальный конец. Но бывает и так, что при ударе происходит внутреннее повреждение в объективе и снаружи глазом его можно не увидеть. Выявить его можно при диагностике в сервисном центре.

3. Повреждение дистального конца жесткого эндоскопа инструментом

Жесткий эндоскоп, например, при работе с шейвером, легко задеть инструментом. Тем самым повредив дистальный конец жесткого эндоскопа, объектив и светопередающее волокно. От силы и глубины повреждения зависит стоимость ремонта. При глубоком повреждении требуется перезаводка волокна с заменой объектива. При несильном повреждении будет достаточно шлифовка/полировка волокна с заменой объектива.

4. Протечка/разгерметизация жесткого эндоскопа с дистальной и/или проксимальной части

При перегреве жесткого эндоскопа может произойти протечка от несоблюдения температурного режима при обработке или в случае вымывания клеев со временем. При протечке, внутрь жесткого эндоскопа попадает влага, оптика запотевает.

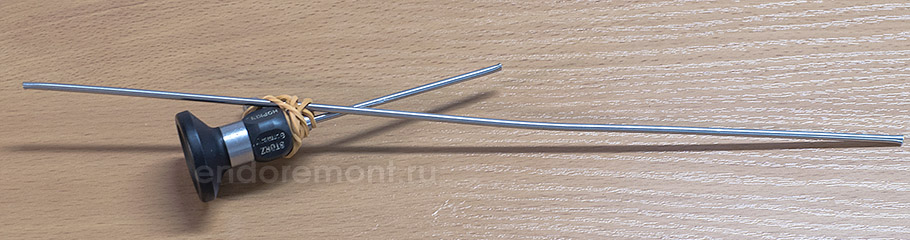

5. Изгиб или надлом рабочей части жесткого эндоскопа

Чем тоньше жесткий эндоскоп, тем легче его изогнуть и сломать пополам, либо надломить. Такие повреждения часто встречаются, когда вставляют или достают оптическую трубку из рабочего ствола. Также такая поломка может возникнуть при неаккуратном обращении, если эндоскоп уронили или ударили им о край стола. При несильном изгибе жесткий эндоскоп можно отрихтовать, с малыми повреждениями. Но бывает и такое, что при изгибе заламываются внутренние компоненты и отрихтовать его невозможно. В таком случае, в жестком эндоскопе требуется перезаводка светопередающего волокна с заменой объектива и внутренних оптических линз. Очень часто бывает, что приходят в ремонт жесткие эндоскопы, которые сломаны пополам или с сильно поврежденной рабочей частью, с трещинами в корпусе. Как правило, такие повреждения встречаются у тонких жестких эндоскопов.

Их может быть три:

  • надлом от падения
  • крошение
  • разбухание.

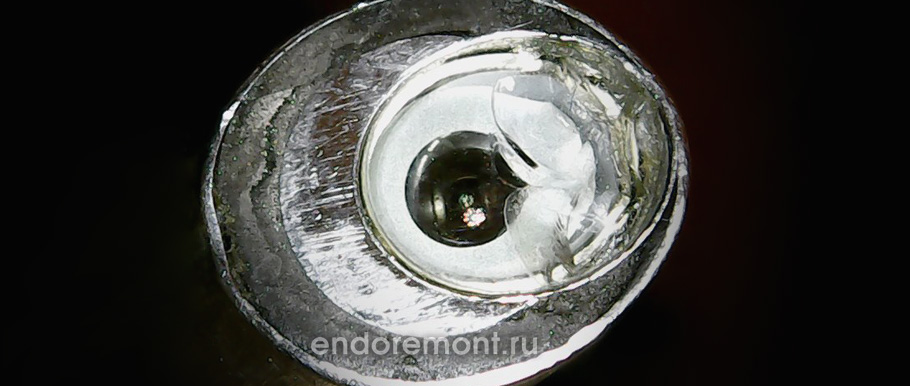

8. Разъедаются или покрываются пленкой защитные стекла жесткого эндоскопа

При неправильной обработке химическими растворами, на защитных стёклах жесткого эндоскопа может оставаться налёт, который делает картинку мутной или нечёткой. Иногда можно отчистить данный налёт специальными средствами и далее продолжить работать. Но бывает и такое, что химические жидкости очень сильно разъедают защитные стекла, в этом случае отчистить последние не представляется возможным, и данные элементы идут только под замену.

Лучшие подвижные технические модели

Ниже представлено несколько актуальных на сегодняшний день моделей подвижных технических видеоэндоскопов.

Q-417

Недорогая модель эндоскопа для диагностики автомобиля. Стоимость устройства составляет порядка 4 000 рублей.

Эндоскоп может работать как автономно, так и совместно с ноутбуком, планшетом, смартфоном. Питание осуществляется от встроенного аккумулятора, который заряжают по USB. Одного заряда хватает на 3-4 часа автономной работы.

Имеется встроенный экран диагональю 2,4’’.

Дистальная головка не способна поворачиваться самостоятельно. Однако она имеет жесткое основание, благодаря чему может сохранять положение, которое ей придали.

Прибор работает от собственного аккумулятора. Одного заряда хватает на 4-5 часов автономной работы.

IN-85-8mm-0,8метра flex

Видеоэндоскоп, способный работать от смартфона. Стоимость прибора – около 15 000 рублей. Дистальная головка также неподвижна – изогнуть ее можно только вручную.

Диаметр вводимой трубки – 6,5 мм, а длина – от 0,8 до 1 м. Собственного экрана нет, зато есть кронштейн для крепления смартфона. Эндоскоп соединяется с гаджетом с помощью протокола беспроводной связи Wi-Fi.

В дистальную головку встроено 6 светодиодов. Это увеличивает ее диаметр и делает толще вводимой трубки. Он составляет 7,5 мм. Эту конструктивную особенность следует учитывать при эксплуатации прибора.

Отличительная особенность модели – более высокое по сравнению с аналогами разрешение видео (1280Х720).

Питание – от встроенного аккумулятора. Заряда хватает на 5-6 часов автономной работы.

Q-410-8мм-1м-Dual

Технический эндоскоп с подвижной дистальной головкой, оснащенный 2 камерами. Стоимость устройства составляет от 33 000 до 35 000 рублей.

Диаметр вводимой трубки – 6,5 мм, длина – 1 м. Диаметр дистальной головки – 8 мм. Имеется собственная подсветка из 6 ярких светодиодов.

Дистальная головка неподвижна, однако на ее боковой стороне также имеется камера. Это обеспечивает максимальный угол обзора.

Питается прибор от собственной батареи, одного заряда которой хватает на 4-5 часов работы.

История эндоскопии

Технический эндоскоп функционирует следующим образом. Рабочая часть прибора представляет собой трубку — камеру небольшого сечения, в которой установлена осветительная оптоволоконная система. Она освещает диагностируемую зону и передаёт полученное изображение через блок линз на окуляр, где картинка может быть рассмотрена оператором.

Первые эндоскопы представляли собой чисто оптическое устройство, поэтому были довольно громоздкими, а изображение, рассматриваемое в окуляр, невозможно было увеличить. Кроме того, технические эндоскопы требовали весьма сильного освещения рабочей зоны. Это возможно при осмотре сравнительно габаритных предметов – например, отдельных участков трубопроводов, но совершенно неприемлемо при попытке проконтролировать текущее состояние мелких деталей и узлов, находящихся в труднодоступных для визуального осмотра местах. Ситуация коренным образом изменилась, когда в эндоскоп была вмонтирована миниатюрная камера, которая через стандартный USB-разъём может быть подключена непосредственно к компьютерному монитору.

ПОПУЛЯРНЫЕ МОДЕЛИ USB ВИДЕОЭНДОСКОПОВ

ATP-3200 и ATP-3200A.

Это профессиональные модели USB видеоэндоскопов фирмы Licota. Устройства выполнены в виде гибкого зонда, крепящегося к блоку управления в форме ручки, удерживаемой в руке. На конце зонда установлена мини видеокамера с подсветкой.

Блок посредством шнура подключается к USB порту компьютера или к смартфону. Различие между моделями заключается в том, то АТР – 3200 комплектуется аналоговой видеокамерой, а АТР – 3200А – более современной, цифровой.

Оба устройства имеют профессиональный уровень качества и обладают следующими свойствами:

  • применяемые USB камеры эндоскопа с подсветкой формируют на экранах компьютера или смартфона изображение высокой чёткости;
  • специализированное программное обеспечение предоставляет разнообразные возможности пользователю, в том числе фото и видеосъёмка, сохранение файлов, формирование отчётов и т.д.;
  • изготовление линзы камеры из сверхпрочного сапфирового стекла, а также специальное защитное покрытие зонда обеспечивают долговечную их эксплуатацию, защищая камеру и зонд от случайных ударов и износа при проталкивании системы;
  • масло-бензостойкость элементов, беспрепятственно позволяющая обследовать различные узлы автомобилей и другой техники.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Видео эндоскопы eVIT LongSteer S

Гибкий технический эндоскоп eVIT LongSteer S это современный набор инструментов для визуального контроля трубопроводов, систем канализации, сосудов и прочих труднодоступных мест на расстоянии до 40 метров от оператора (длина кабелей: 20, 30 или 40 м). Помимо инспекции трубопроводов, модель широко используется при контроле систем кондиционирования и вентиляции, дымоходов, полых стен и кабельных каналов. Диаметр рабочего кабеля – 5 мм. Диаметр головки камеры 14 или 23 мм, разрешение 0,5 Мп. Угол обзора до 120°, глубина резкости от 14 мм. По кабелю изображение может передаваться на штатный дисплей или на внешний монитор через видеовыход.

Из других полезных функций технического эндоскопа eVIT LongSteer S можно выделить всестороннюю подсветку, возможность замены камер, ЖК дисплей 7” с возможностью моментальной записи фото и видео на CD карту. Эндоскоп питается от сети 220 В или штатного аккумулятора. Время автономной работы до 9 часов. Корпус головки выполнен из нержавеющей стали. Диапазон рабочих температур от -20 до 60 С°. Масса – 10 кг. Модель разработана в Германии. Срок гарантии – 12 месяцев. Гарантийное обслуживание производится в Москве и СПб. Подробные технические характеристики эндоспопа для труб и канализации приведены в таблице.

Подробнее…
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
