Разновидности
В зависимости от условий обработки комбинированное фрезерное сверло может быть изготовлено в следующих вариантах:
- С двухпёрым лезвием. Этот инструмент предназначен для снятия фаски, фрезерования, сверления цветных металлов. Для сверления угол наклона пера должен превышать 60°. Это правило является общим для всех сверлильных фрез, но оптимальными углами наклона должны быть 60°, 82°, 90°, 100° и 120°. Инструмент повышенной эксплуатационной стойкости подвергается титано-боридному напылению или титано-нитридно-алюминиевому покрытию.
- С четырёхпёрым лезвием (для фрезерования). Предусматривает две идущие к центру канавки, и две канавки, которые обрезаются. Такая сверлильно-концевая фреза предназначена для тех же операций, что и предыдущая, но имеет увеличенный диаметр, который позволяет нарастить число канавок. В результате инструмент приобретает повышенную прочность и позволяет обрабатывать более твёрдые материалы. Дополнительные канавки создают больше точек контакта при обработке, что приводит к улучшению качества поверхности. Поверхностная упрочняющая обработка – та же, что и в предыдущем варианте.
- Двухпёрое сверло-фреза. Инструмент подходит для таких операций как фрезерование, сверление и снятие фаски, но только для материалов с хорошей обрабатываемостью резанием. Оптимальные углы наклона — 90°, 120° и 140°, поверхностное покрытие – титан-алюминий-нитридное.
- Сверлильно-концевая фреза со спиральным наконечником. Обеспечивает наилучшую производительность при снятии фасок, фрезеровании и чистовом растачивании. Конструкция спирального наконечника обеспечивает полное удаление стружки и высокую чистоту поверхности. Одновременно снижаются вибрации и сохраняется соосность получаемой детали. Углы наклона — 60°, 90° и 120°, поверхностное покрытие – нитридами титана и алюминия.
В качестве материала для изготовления сверла-фрезы принимают инструментальные быстрорежущие стали типа Р6М5К9 по ГОСТ 19265-84, которые отличаются высокой прочностью и хорошим теплоотводом. При необходимости механической обработки описанным инструментом сталей повышенной твёрдости следует ориентироваться на автоматные стали марок от А12 и выше, содержащие свинец, около 0,3% серы и не более 0,15% фосфора. Марки таких сталей можно выбрать по ГОСТ 1414-75.
Как пользоваться кронциркулем?
Трубка Пито. Принцип работы
Виды фрезерных насадок по дереву для электродрели
Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.
Сверло
Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.
Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.
На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.
Сверло Форстнера
Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:
центральный заточенный конус
Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;
боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;
горизонтальные (основные) резцы
Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.
Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие
Сверло Форстнера сверлит отверстие с прямым «дном».
Пазовая
Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.
На фото пазовая фреза и результат её работы.
По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.
Торцевая, для снятия фаски, кромочная
Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:
Под петли
Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.
Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.
Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.
Пример такого использования на следующем видео:
Дисковая
Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.
Пример дисковой фрезы для дрели:
Трубчатая (коронка)
Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.
Набор коронок разного диаметра
В наборе:
- два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
- набор самих коронок;
- шестигранный ключ для фиксации коронок на хвостовике.
Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.
Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.
Шарошка
Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:
Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
Для других материалов
Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, если они выполнены из твердых прочных режущих сплавов типа HSS или имеют впаянные режущие кромки из твёрдых сплавов с карбидом вольфрама или ванадия. Тогда ими обрабатывают:
- дерево;
- ДСП, ЛДСП, ДВП, МДФ, ОСП;
- фанеру;
- гипсокартон;
- твердые утеплители – пенопласты, фибролиты и т.д.
Фреза из слабого металла может справиться с древесиной, но на твёрдых клеящих смолах ДСП, ЛДСП, ДВП, МДФ, ОСП быстро сотрется и затупится. Тоже самое и на гипсокартоне – это мягкий материал, но с высокими абразивными (стирающими) свойствами.
По пластику
Пластик можно обрабатывать дрелью любыми вышеперечисленными фрезами. Однако пластики бывают разными, в том числе очень хрупкими. Поэтому требуется пробная обработка на ненужном куске материала. Фреза для таких хрупких пластиков должна быть острой. Обработку проводят на максимальных оборотах дрели (если есть регулятор), плавно и без сильного нажима.
По керамике, кафелю и газобетону
Для обработки твердых материалов дрелью (керамика, кирпич, бетон, кафель) используются фрезы – коронки, аналогичные описанным выше. Отличие в том, что вместо зубьев у таких специальных фрез – твердосплавное напыление. Это может быть карбид вольфрама, напыление из искусственного алмаза, другие сплавы, которые не стираются о твердые материалы.
Фреза — коронка
Центрирующее сверло-конус также выполнено из впаянного твердосплавного резца.
Основное назначение такой оснастки – выборка отверстий в стенах под электророзетки, выключатели, распределительные коробки и т.д.

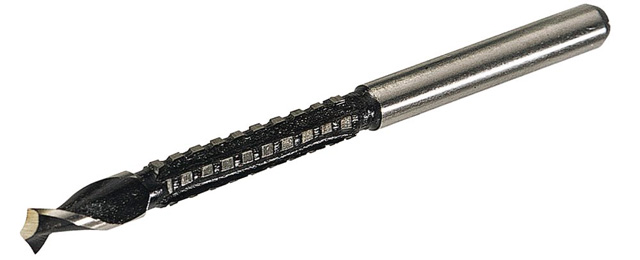

Технологические возможности сверла-фрезы
Инструмент внешне напоминает обычную концевую фрезу. Вместе с тем представляется возможным с одной установки выполнять следующие переходы:
- Изготовление V-образных канавок.
- Сверление.
- Фрезерование.
- Получение фасок.
Такая возможность обеспечивается наличием двух рабочих плоскостей – боковой и торцевой, профиль которых определяется тем, с каким материалом производится работа (существуют комбинированные свёрла-фрезы по металлу и по дереву). Правда, металл не должен быть термически обработан, а древесина – не быть слишком твёрдой.
Как известно, существенное различие между сверлом и фрезой – геометрия точек контакта инструмента с заготовкой. При фрезеровании всегда наблюдается S-образный зазор на торце, в то время, как при сверлении он возможен лишь на образующей рабочей части. Соответственно прочность и упругость различных зон инструмента – также разная.
Фрезеровальное сверло оптимальным образом сочетает спиральную геометрию боковых режущих кромок с изменяемым шагом спирали по длине инструмента. Это увеличивает производительность и позволяет выполнять операции по съёму материала за один проход.
Как сделать своими руками
Фрезы, несмотря на свою внешнюю простоту, высокотехнологичный продукт. При их изготовлении используются специальные металлы, сплавы и технологии. Поэтому, самому сделать фрезу со сложным профилем своими руками без специального оборудования крайне затруднительно.
Однако есть исключения. Для некоторых уникальных операций можно своими руками сделать примитивное подобие фрезы для дрели. Пример на следующем видео:
Сегодня мастерам доступен широкий выбор фрезерной оснастки для дрелей. И это расширяет возможности каждого мастера. Достаточно выбрать подходящую фрезу и с помощью обычной дрели или шуруповерта можно решать разные задачи в строительстве, ремонте, мебельных и столярных мастерских.
