Сварочная проволока. Диаметры, маркировка и виды

Разновидности изделий для полуавтомата

Присадочные материалы классифицируют по следующим критериям:

  1. Сфера применения. Изделия бывают универсальными или узкоспециализированными. Второй тип используется при работах под водой или в космосе, сборке арматурных каркасов. Первая группа предназначена для общестроительных и наплавных операций.
  2. Структура стержня. Изделия могут иметь сплошной, порошковый или активированный сердечник.
  3. Тип внешнего покрытия. Присадка бывает простой или омедненной. Самозащитная проволока используется для сварки низколегированной или углеродистой стали.
  4. Физико-химические свойства. Объясняются концентрацией легирующих присадок.

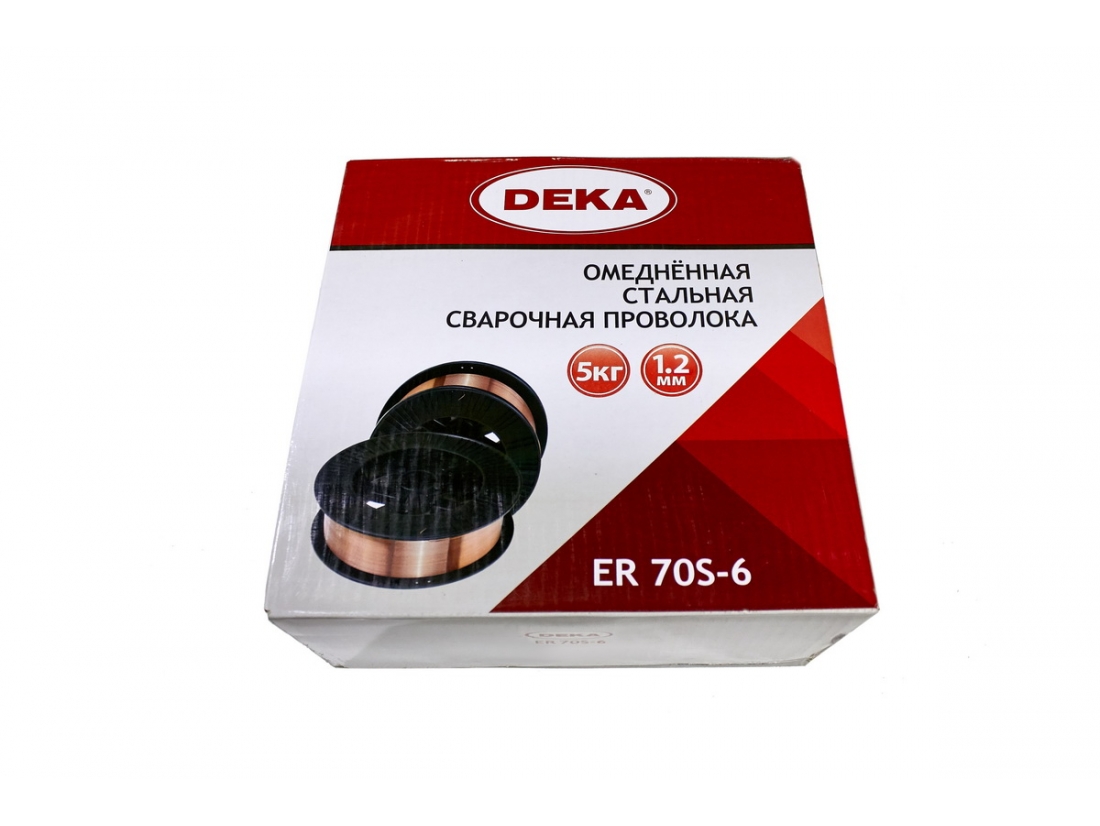

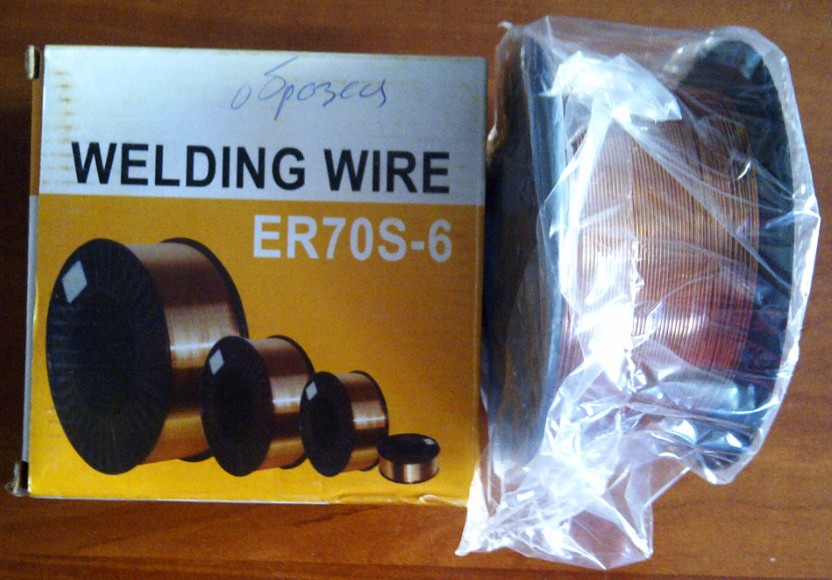

Омедненная проволока

Изделие используют при соединении деталей из низколегированных и малоуглеродистых типов стали. Металлы при расплавлении вступают в реакцию с кислородом, на поверхности образуется оксидный налет, снижающий прочность соединения. Устранить такой эффект помогает нанесение на поверхность электрода медного покрытия. Оболочка устойчива к коррозии, она формирует защитную оболочку вокруг шва. Омедненный электрод применяется в сочетании с газовым оборудованием.

К основным его преимуществам относятся:

  • высокое качество получаемого шва;
  • повышенная антикоррозионная защита;
  • возможность использования при наплавочных работах;
  • низкая стоимость.

Гибкая нержавейка

Изделия такого типа обладают высокой устойчивостью к окислению. Они могут иметь круглое, овальное, шестигранное, квадратное сечение.

Гибкие стержни из нержавеющей стали применяются при сварке следующих конструкций:

  • медицинские инструменты и оборудование;
  • нефтепроводы, резервуары для хранения углеводородов;
  • оборудование, используемое в металлургической промышленности.

Состав гибкого изделия утвержден ГОСТ 18143-72.

Алюминиевые изделия

Такой тип расходного материала отличается повышенной прочностью, устойчивостью к окислению, пластичностью. Он предназначен для соединения деталей из алюминия и сплавов на его основе. В качестве легирующих присадок при изготовлении электродов используют магний, марганец, кремний. Сварка ведется в защитной газовой среде. После вскрытия упаковки приступать к работе нужно немедленно, т. к. проволока начинает окисляться, что негативно сказывается на качестве шва.

Рекомендуем к прочтению Как пользоваться сварочным карандашом

Порошковые присадки

Такой элемент имеет вид полой трубки. Внутреннее пространство заполнено порошком и флюсом. Состав способствует защите сварного соединения от кислорода и попадания шлака. Важным фактором является и обеспечение безопасности сварщика. Включение в состав порошка флюса ускоряет розжиг дуги, снижает вероятность образования брызг. Применение этой разновидности электродов не требует создания газовой среды.

Другие цветные металлы

Для работы с медью, латунью и алюминием предназначена специализированная проволока, изготавливаемая из соответствующих металлов. Выпуск таких электродов регулируется ГОСТ 7871-85, согласно которому диаметр элемента должен составлять 0,8-12,5 мм.

Активированное изделие

Является разновидностью порошковых электродов. Оболочка производится из стали марки 08Г2С. Отличается увеличенной толщиной. Полость содержит порошкообразный флюс, его масса не превышает 7%. Проволоку используют при сварке в среде инертного газа. Наполнитель содержит соли щелочноземельных металлов. Особый химический состав способствует стабильному горению электрической дуги.

Разновидности проволоки для полуавтоматов

Подбор сварочной проволоки для полуавтоматов следует выполнять под определенный вид соединяемого металла. Использование присадочного расходного материала существенно улучшает качество шва, предотвращает образование пор и неровностей в соединении.

Основные преимущества использования присадки при выполнении сварочных работ представлены:

  • ускорением процесса сварки;
  • удобством использование в промышленной сфере;
  • существенным снижением вероятности появления брака из-за отсутствия покрытия присадки;
  • большим выбором расходников, позволяющим подобрать оптимальную присадку для каждого конкретного случая;
  • низким уровнем образования шлака при сварке.

Недостатки использование присадочного компонента при сварке:

  • необходимость в постоянной защите;
  • сложность в хранении больших мотков;
  • сложность в подборе оптимального диаметра присадки;
  • необходимость постоянно использовать флюс.

Таблица марок проволоки.

Все виды проволоки для сварки, как правило, делятся на:

  1. Омедненные.
    Данный вид проволоки применяется для сварки углеродистых и низколегированных стальных деталей. Омедненные стальные присадочные компоненты обеспечивают качественный шов и характеризуются низким коэффициентом разбрызгивания металла.
  2. Порошковые.
    Присадочные компоненты таких марок выполнены в виде полой трубки из малоуглеродистой стали. Внутри емкости размещается раскислители и шлакообразующие вещества, обеспечивающие комфортное использование полуавтоматической сварки без защитного газа. Порошковые присадочные проволоки помогают существенно уменьшить образование шлака и сократить время на обработку сварного шва.
  3. Сплошного сечения.
    Данный вид проволоки отличается от обычной, тем, что из нее делают сварочные электроды.
  4. Неомедненные.
    Присадки такого вида применяются, прежде всего, для работы с изделиями из низкоуглеродистой стали.
  5. Активированные.
    Присадки из порошка, применяемые во время проведения сварочных работ в атмосфере углекислого газа.
  6. Газосварочные.
    Для работы с углеродистыми и низкоуглеродистыми сортами стали лучше всего использовать газосварочные присадочные компоненты.
  7. Алюминиевые.
    Один из немногих видов проволок, подходящих для сваривания алюминиевых деталей. Во время работы с алюминиевой присадкой отмечается низкая пористость сварных швов. Подобные присадки активно применяются в судостроительной и молочной промышленности.
  8. Из нержавеющей стали.
    Присадочный компонент позволяет сваривать изделия из нержавеющей стали и предотвратить коррозию полученного шва.
  9. Флюсовые.
    Данные тип присадочной проволоки широко используется для соединения среднеуглеродистых, низкоуглеродистых и углеродистых сортов стали. Благодаря наличию встроенного флюса подобные присадки можно использовать при сварке без защитного газа.
  10. Легированные.
    Один из лучших компонентов, позволяющий проводить сварочные работы в любых газовых смесях и с любыми видами металлов.

Типы и маркировка проволоки для сварки

Сварочная проволока для полуавтоматов используется как плавящийся электрод при проведении сварочных работ на полуавтомате.

Существует около 77 марок проволоки для сварки, качество и состав которых регулирует ГОСТ 2246-70. Этому стандарту полностью соответствует выпускаемая холоднотянутая проволока из низкоуглеродистой стали, легированной, а также высоколегированной стали. Сварочная проволока для полуавтоматов подразделяется по своему назначению на:

  • непосредственно для сварки;
  • для изготовления электродов (дополнительное обозначение Э).

Низкоуглеродистая и легированная проволоки сортируются по виду обработки поверхности на неомеднённую и омеднённую (О).

Несмотря на большое количество различных марок проволоки для сварки полуавтоматом, в производстве и строительстве широко используют для работы всего несколько. Остальные – это марки специальные, или узкопрофильные. При изготовлении к ним предъявляют особенные требования. Такая проволока предназначается для проведения сварочных работ при строительстве научных комплексов и лабораторий, объектов атомной промышленности и для других современных отраслей промышленности, которые используют высокие технологии.

В настоящее время применяются технологии, позволяющие проводить сварку полуавтоматами не только в нейтральной среде защитного газа, но и при помощи проволоки, под слоем флюса. Тип применяемой проволоки, её диаметр и марка всегда зависят от толщины и химического состава конструкций и деталей, подлежащих сварке. В связи с этим, сварочная проволока для полуавтоматов делится на три основные

  • низкоуглеродистая – такие марки проволоки, как Св-08АА, Св-08, Св-10ГА, Св-08ГА и Св-10Г2;
  • легированная – марки проволоки Св-12ГС, Св-08ГС, Св-10ГН, Св-08Г2С, а также Св-08ГСМТ и др.;
  • высоколегированная – марки Св-10Х11НВМФ, Св-12Х11НММФ, Св-Х13,Св-20Х13 и др.

Если знать маркировку, то одного взгляда на название будет достаточно, чтобы узнать её состав. Таким образом, название Св-08Г2С говорит о следующем: Аббревиатура Св обозначает, что данная проволока сварочная. Буквы и цифры, идущие следом, рассказывают о содержании составляющих элементов в той или иной проволоке. Далее, цифры 08 говорят о массе углерода в сотых долях процента, в этом случае здесь 0,08%. Г – сообщает о том, что в состав проволоки входит марганец, следующая цифра 2 говорит о двухпроцентном его содержании. Буква С указывает на кремний в составе проволоки, если далее цифр нет, то его содержание не превышает 1%.

В некоторых случаях необходимо знать дополнительную маркировку проволоки:

А – стоящая в конце маркировки, означает, что эта проволока с уменьшенным содержанием вредных веществ, вроде серы или фосфора, а две буквы (АА) говорят о том, что проволока содержит минимум вредных примесей, а сама проволока сделана из металла высокой очистки. Кроме того, внутри маркировки А показывает наличие в составе азота.

Х и Н – (хром, никель), в основном используются как легирующие добавки, в том случае, если изготавливается сварочная проволока для нержавейки.

Остальные элементы, встречающихся в маркировках:

В — вольфрам; Т — титан; Ю — алюминий; Ф — ванадий; Б — ниобий; Д — медь; М — молибден; С — кремний; Ц — цирконий.

Можно выделить несколько самых известных производителей проволоки для сварки. Это Компания ООО «Петромет», выпускающая такие популярные в нашей промышленности марки проволоки, как Св-08ГСНТи Св-08Г2С, Св-08ГНМ, Св-08ХМ и др. ООО «Свармонтажстрой», производство которого основано на ряде иностранных технологий и качество выпускаемых изделий соответствует основным международным нормам. Московский производитель ООО «Велд – Метиз».

Проблемы и ошибки

В случае слепого копирования усредненных данных по настройкам оборудования, которые приведены в разных справочниках и таблицах, не исключены проблемы и промахи. Вина здесь полностью лежит на сварщике

Важно учитывать не только рекомендации, но и тонкости выполнения каждой конкретной задачи

Внимание к мелочам и творческий подход являются залогом успешного выполнения работы

Опытные специалисты сразу улавливают некорректность работы оборудования. Вот некоторые из признаков:

  • щелчки и потрескивания свидетельствуют о недостаточно высокой скорости подачи расходного материала;
  • если припой начинает плавиться возле самого наконечника на приличном удалении от места стыка, то скорость его подачи является низкой;
  • слишком много брызг: нужно увеличить показатели индуктивности и подачи газа;
  • шов изобилует оттенками зеленого или коричневого и получается пористым – недостаточно хорошая газовая защита;
  • непроваренные, равно как и прожженные участки говорят о необходимости регулировки напряжения. Не исключено, что требуется повернуть регулятор индуктивности;
  • сочетание непроваров, неустойчивости дуги и неоднородного шва – ослаб контакт массы или в сварочной среде много разного мусора (возможно из-за плохо подготовленной к работе поверхности заготовок);
  • зазубрины и неодинаковая полнота валика нарушена скорость ведения горелки по шву;
  • прерывистый шов + избыточное разбрызгивание – длина дуги очень большая.

Особенности сварки в среде углекислого газа

Поскольку в рамках одной статьи мы не сможем рассказать об особенностях полуавтоматической сварки в среде всех защитных газов, мы решили рассказать только про сварку в углекислоте. Это популярная и эффективная технология сварки, так что запомните (а лучше запишите) все, что прочтете ниже.

Выбор сварочной проволоки

Выбор сварочной проволоки при сварке в углекислоте — дело непростое. Дело в том, что при сварке в углекислоте стальные детали с низким содержанием углерода сильно окисляются. Чтобы этого избежать нужно использовать проволоку, в составе которой присутствует марганец и кремний. А если нужно сварить легированные стали, то используйте специальные проволоки. Ниже вы можете видеть рекомендуемые марки проволоки для сварки низкоуглеродистых и легированных сталей.

Подготовка металла

Чтобы шов получился качественным нужно тщательно подготовить металл перед сваркой. Для этого очистите кромки от коррозии, грязи, краски или следов масла. Если загрязнения несущественные, то для их устранения можно использовать ветошь. Если загрязнения въевшиеся, то используйте металлическую щетку. Не забывайте обезжиривать металл. В некоторых случаях можно прибегнуть к травлению.

Выбор режима сварки

От правильного выбора режима сварки во многом зависит качество готового сварного соединения. Поэтому к выбору режима нужно подойти со всей ответственностью. Режимом сварки называют комплекс различных настроек, которые вы можете установить на своем полуавтомате.

При сварке полуавтоматом в среде углекислого газа этот комплекс настроек состоит из рода тока, его полярности, диаметра проволоки, силы сварочного тока, напряжения дуги, скорости подачи проволоки, вылета проволоки. Давайте подробнее остановимся на каждом параметре.

Начнем с рода тока и его полярности. Обычно используют постоянный ток обратной полярности. Если установить прямую полярность дуга будет гореть нестабильно. Если вы хотите использовать не постоянный, а переменный ток, то нужно дополнительно добавить в цепь осциллятор.

Диаметр проволоки выбирается исходя из толщины свариваемого металла. Тут все просто. Чем тоньше металл, тем тоньше проволока. А вот силу сварочного тока нужно устанавливать исходя из диаметра проволоки. Главное понять основной принцип: чем больше сила сварочного тока, тем больше глубина провара и выше скорость сварки. Ниже вы можете видеть таблицу с основными режимами сварки. Используйте эту шпаргалку первое время, а затем учитесь сами подбирать оптимальный режим.

Что касается напряжения дуги, то этот параметр зависит от длины этой самой дуги. Напряжение устанавливают исходя из силы сварочного тока. Здесь тоже достаточно понять основной принцип, чтобы научиться настраивать напряжение. Самое главное правило: чем больше напряжение, тем меньше глубина провара и больше ширина шва. Этой информации уже достаточно для того, чтобы опытным путем выяснить оптимальное напряжение дуги.

Скорость подачи проволоки подбирается опытным путем

Важно, чтоб дуга горела стабильно и при этом проволока равномерно плавилась. Новичкам рекомендуем использовать механизмы с автоматической регулировкой скорости подачи проволоки. И последний параметр режима сварки — вылет проволоки

Он тоже определяется опытным путем и приходит с опытом

И последний параметр режима сварки — вылет проволоки. Он тоже определяется опытным путем и приходит с опытом

Здесь важно, чтобы вылет не был слишком большим или слишком маленьким. Если вылет будет слишком большой, дуга будет гореть нестабильно и качество шва ухудшится. А если вылет будет слишком маленьким, то вы просто не сможете наблюдать за процессом сварки

А если вылет будет слишком маленьким, то вы просто не сможете наблюдать за процессом сварки.

Расход газа

Во время сварки важно следить за расходом углекислого газа. Если вы варите у себя в гараже, то это делать не обязательно. А вот если вы сварщик на производстве, то просто обязаны следить за расходом

Чтобы определить расход нужно учесть силу тока, тип сварного шва и вылет сварочной проволоки. Теме расхода углекислоты мы посвятили отдельную статью, обязательно прочтите ее

А вот если вы сварщик на производстве, то просто обязаны следить за расходом. Чтобы определить расход нужно учесть силу тока, тип сварного шва и вылет сварочной проволоки. Теме расхода углекислоты мы посвятили отдельную статью, обязательно прочтите ее.

Стальная

Проволоку различают по назначению: для сварки или наплавки.

Всего выпускается около 80 марок проволоки.

Буквы “Св” означают, что проволока сварочная. Через дефис указывают марку стали, из которой изготовлена проволока. Первая цифра соответствует содержанию углерода в сотых долях процента. Буквы означают наличие легирующих элементов в процентах, которые указываются числом, следующим за буквенным обозначением.

Для сварки низкоуглеродистых сталей используют шесть марок: Св-08, Св-08А, Св-08АА, Св-08ГА, Св-10ГА, Св-10Г2,

Для низко- и среднелегированных сталей – 30 марок, например: Св-08ГС, Св-08Г2С, Св-18ХГС и др.

Для сварки высоколегированных сталей применяют 41 марку проволоки Св-08Х14ГНТ, Св-12Х13 и др.

Если после буквы цифра отсутствует, то количество данного элемента не превышает 1%. Буква “А” в конце маркировки свидетельствует о пониженном содержании серы и фосфора, а буквы “АА” – о еще меньшем их количестве.

Низкоуглеродистую и легированную проволоки выпускают неомедненными и омедненными (условное обозначение – О). Омеднение защищает проволоку от окисления и улучшает токоподвод.

В конце маркировки может стоять буква “Э”. “Э” означает, что проволока служит для изготовления электродов. Буквы “Ш”, “ВД” или “ВИ” говорят о том, что сталь для проволоки изготовлена соответственно электрошлаковым, вакуумно-дуговым переплавом или в вакуумно-индукционных печах.

Пример условного обозначения сварочной проволоки диаметром 3 мм марки Св-08А с омедненной поверхностью из стали, полученной электрошлаковым переплавом:

Условия сварки

Рекомендуемая проволока

Низкоуглеродистые и низколегированные стали в углекислом газе и смесях активных газов

Св-08Г2С

Низкоуглеродистые и низколегированные стали в аргоне и гелии

Св-08ГС

Сварка в углекислом газе на открытом воздухе

Св-20ГСЮТ

Строительные металлоконструкции из стали 16Г2АФ в углекислом газе

Св-10ХГCН2MЮ

Металлоконструкции из стали 10ХСНД в углекислом газе

Св-08Г2СДЮ

Высокопрочные низколегированные стали (типа 14ХГНМ) в углекислом газе

Св-10ХН2Г2СМА

Стали 08Х22Н6Т и 08Х18Г8Н2Т в углекислом газе

Св-08Х20Н9С2БТЮ

Проволока для сварки среднеуглеродистых и теплоустойчивых сталей

Марка стали

Марка проволоки при сварке

в азоте, гелии

в углекислом газе

20ХГСА

Cв-15XMA, Св- 18ХГСА

Св-08Г2С

30ХГСА

Cв-15XMA, Св- 18ХГСА

Св-10ГСМ, Св-10ГСМТ, CB-08X2CMA, Cв-15XMA, Св-18ХГСА, Св-08ХЗГ2СМ

12XM

Cв-08XM

Св-10ХГ2СМА

15ХМ

Св-08ХМ

Св-08ХНСМА, Св-08ХГ2СМ, Св-08ХГСМА

12Х1МФ

Св-08ХМФА

Св-08ХГСМФА

15Х1МФ

Св-08ХМ

Св-08X1М1ГСФ

15X5M, 15X5, 15Х5ВФ

Cв-10X5M, Св-08Г2С

Св-08Г2С

Стальная сварочная проволока выпускается следующих диаметров (мм): 0,3; 0,5; 0,8; 1,0; 1,2; 1,4; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 и 12,0, Проволока поставляется в мотках диаметром 150-750 мм, массой от 1,5 до 40 кг, а также намотанной на катушки и кассеты.

Поверхность проволоки должна быть чистой и гладкой, без трещин, расслоений, плен, закатов, раковин, забоин, окалины, ржавчины, масла и других загрязнений.

При необходимости проволоку очищают пескоструйным аппаратом или травлением в 5%-ном растворе соляной кислоты. Можно очищать проволоку, пропуская ее через специальные механические устройства, а также шлифовальной бумагой до металлического блеска. Перед очисткой бухту проволоки рекомендуется отжечь при температуре 150-200°С в течение 1,5-2 часов.

Обязателен сертификат с указанием предприятия-изготовителя, условного обозначения проволоки, номера плавки и партии, состояния поверхности и ее химического состава. При утере сертификата проволока может быть использована только после определения ее химического состава.

Проволока для дуговой сварки в инертных газах

Марка стали

Марка проволоки

Хромистых

08X13

Св-12Х13, Св-08Х14ГНТ

08X17Т

Св-07Х25Н13, Св-06Х25Н12ТЮ, Св-08Х25Н12ТЮ, Св-10Х17Т

15X25T

Св-06Х25Н12ТЮ, Св-08Х25Н13БТЮ, Св-10Х17Т

0X13

1X13

Св-10Х13, Св-06Х14

2X13

Св-08Х14ГТ

Высоколегированных

12X18H10T, 12X18H12T, 08Х19Н10Т

Св-06Х19Н9Т

03X18H11

Св-01Х19Н9

08Х22Н6Т

Св-07Х25Н13

08Х18Н12Б

Св-07Х19Н10Б

10Х17Н13М2Т, 08Х17Н15М3Т, 08X21Н6М2Т

Св-06Х19Н10М3Т

08Х20Н14С2

Св-04Х19Н9С2

10Х23Н18

Св-10Х20Н15, Св-07Х25Н13

06Х23Н28МДТ

Св-01Х23Н28М3Д3Т

03X16H15M3

Св-04Х19Н11МЗ

08Х18Г8Н2Т

Св-08Х20Н9С2БТЮ

Лучшая сварочная проволока сплошного сечения

Проволока сплошного сечения применяется для сварки полуавтоматическим и автоматическим способом обработки.

Данный вид приспособления изготавливается из:

  • сплавов и алюминия;
  • сплавов и меди;
  • стали.

Существуют следующие виды проволоки сплошного сечения:

  • наплавочная;
  • для сварки;
  • омедненная для сварки.

НП- ЗОХГСА

  • выпускается в форме мотков по 20-80 кг либо в бунтах — до 1000 кг;
  • химический состав: С — до 0,12%; Mn — до 1,2%; Si — от 0,15 до 0,35%; S — до 0,012%; P — до 0,015%; Cr — до 0,20%; N2 — 0,015%; O2 — до 0,005%; Ni — от 0,9 до 1,2%;
  • упаковка — в водонепроницаемой или битумной бумаге, полиэтиленовой пленке;
  • диаметр — от 1,6 мм до 5,0 мм;
  • применение — сварка конструкций высокой прочности.

СВ-04Н2ГТА

  • выпускается в форме мотков до 80 кг;
  • химический состав: С — до 0,051%; Mn — от 1,31% до 1,6%; Si — до 0,21%; S — до 0,012%; P — до 0,015%; Cr — до 0,3%; N2 — от 0,051% до 0,12%; O2 — до 0,012%; Ni — от 2,1 до 2,4%;
  • упаковка — продается в водонепроницаемой двухслойной бумаге, тарной ткани;
  • диаметр — от 3,0 мм до 5,0 мм;
  • применение — обработка конструкций из хладостойкой стали высокой и повышенной прочности.

СВ-04НЗГМТА

  • выпускается в форме мотков до 80 кг;
  • химический состав: С — до 0,051%; Mn — от 1,31% до 1,60%; Si — до 0,20%; S — до 0,012%; P — до 0,015%; Cr — до 0,3%; N2 — от 0,050% до 0,12%; O2 — от 0,20% до 0,30%; Ni — от 2,40% до 2,81%;
  • упаковка — продается в водонепроницаемой двухслойной бумаге, тарной ткани;
  • диаметр — от 3,0 мм до 5,0 мм;
  • применение — обработка конструкций из хладостойкой стали высокой и повышенной прочности и изготовление электродов.

СВ-08

  • выпускается в форме мотков 8-40 кг; бунты — до 1000 кг;
  • химический состав: С — до 0,10%; Mn — от 0,35% до 0,61%; Si — до 0,031%; S — до 0,040%; P — до 0,040%;
  • упаковка — продается в водонепроницаемой двухслойной бумаге, тарной ткани, деревянных контейнерах;
  • диаметр — от 0,6 мм до 6,0 мм;
  • применение — обработка конструкций из стали низкоуглеродистых и углеродистых.

Плюсы: Достоинства проволоки сплошного сечения:

  • дешевле, чем остальные виды;
  • ее используют в качестве исходника для изготовления электродов и присадочных прутов.

Минусы: Недостатками проволоки сплошного сечения являются:

  • не может производиться работа при низком сварочном токе;
  • затраты времени на зачистку шва больше, чем в работе с другими видами.

Таким образом, в данной статье рассмотрена классификацию проволок и их характеристики, что дает возможность выбрать качественную и подходящую проволоку для необходимого способа применения.

Сварка нержавеющих деталей полуавтоматом

Сварка нержавеющих металлов требует особого подхода к чистоте соединяемых кромок и их подготовке к работе. При работе с металлом большой толщины необходимо снимать кромки под углом от 45о до 60о, и зачищать стыки углошлифовальной машиной. Кроме того, с помощью растворителей нужно обезжиривать место сварки, а детали закреплять с зазором 1,5 мм для обеспечения наиболее полного провара по всей толщине металла. Затем необходимо отрегулировать подачу инертного газа или газовой смеси с учётом толщины заготовок.

Предварительные настройки для полуавтомата производятся, исходя из следующих пропорций, а именно:

  • при толщине металла менее 1 мм пользуются проволокой 0,6−0.8 мм со скоростью подачи 150 м/час и расходом газа 6−7 л/мин;
  • металл толщиной 1,5 мм варят проволокой 0,8−1 мм в диаметре со скоростью движения от 150 до 200 м/ч и подачей защитного газа 6−8 л/мин;
  • нержавейку 2 мм соединяют продукцией диаметром 1−1,2 мм, скорость 200−250 м/ч, расход газа от 7 до 9 л/мин;
  • для нержавеющей стали 3 мм используют проволоку 1,2−1,4 мм, со скоростью 250−300 м/ч и с подачей газа от 9 до 11 л/мин;
  • для деталей более 4 мм толщиной необходима проволока 1,4−1,6 мм при движении выше 300 м/ч, а газ подают с расходом более 11 л/мин.

Напряжение дуги зависит от её длины и выставляется от 19 В до 30 В с экспериментальным подбором, так же как и вылет электрода. На ряде высококлассных инверторов MIG/MAG существует режим регулировки индуктивности, от которой зависит глубина провара и ширина сварочного шва.

Предварительные настройки носят рекомендательный характер и подбираются индивидуально в зависимости от состава металла, сорта проволоки, газовой смеси и скорости сварки.

После подбора проволоки для сварки полуавтоматом применительно к материалу заготовок, необходимо поместить барабан на вал и вставить проволоку в подающее устройство. Затем отрегулировать скорость движения, которая обычно связана с силой сварочного тока, чем больше скорость, тем больше подаваемое значение. Последним этапом подготовки к работе является регулировка параметров газовой смеси, корректировка напряжения и индуктивности

Важно следовать инструкции по пользованию полуавтоматическим инвертором и соблюдать правила техники безопасности при сварочных работах

ПРАКТИКА – ИСПОЛЬЗОВАНИЕ СВАРОЧНОГО ПОЛУАВТОМАТА НА ПРИМЕРЕ FUBAG IRMIG 200 SYN

В качестве примера возьмем аппарат FUBAG IRMIG 200 SYN. Инверторный полуавтомат оснащен модулем синергетического управления, который максимально упростит настройку начинающему сварщику. В комплекте с аппаратом уже идет горелка, кабель заземления и кабель с электродержателем.

Подготовка аппарата к работе – сборка / установка проволоки

Процесс сборки (подготовки аппарата к работе) довольно прост:

1. Устанавливаем редуктор на баллон с газом.

2. Соединяем газовый шланг с редуктором на баллоне.

3. Подключаем газовый шланг к полуавтомату.

4. Подключаем горелку к евроразъему на лицевой панели.

5. Подключаем кабель массы к минусовому разъему.

Установка проволоки в сварочном полуавтомате выполняется следующим образом:

1. Устанавливаем катушку в аппарат и фиксируем положение на оси.

2. Освобождаем проволоку на катушке и откусываем загнутый конец бокорезами.

3. Пропускаем проволоку в канавку ролика и протягиваем в направляющую втулку евроразъема примерно на 20 сантиметров.

4. Защелкиваем верхний прижимной ролик

5. Выставляем усилие прижатия.

6. Снимаем сопло горелки.

7. Откручиваем контактный наконечник.

8. Натягиваем горелку по прямой и нажимаем на кнопку подачи.

9. Как только покажется достаточное количество проволоки – накручиваем наконечник и сопло.

10. Необходимо, чтобы вылет проволоки составлял от 5 до 10 мм, для этого необходимо откусить лишнюю проволоку.

Вот и все, аппарат полностью готов к работе. Как видите, процесс не сложный, но имеет несколько важных нюансов, которые стоит запомнить.

Нюансы маркировки

Основные характеристики любого вида припоя зашифрованы набором букв и цифр, такое обозначение имеют все виды проволоки для сварки, что не зависит от типа и назначения припоя. Первые литеры указывают на применение:

  • СВ — для сварочных работ;
  • НП — наплавочный вид;
  • ПП — порошковый вариант.

Например, СВ-06Х19Н9Т — это проволока для сварки, далее идут цифры, указывающие процентное содержание углерода (0,06 %) от общей массы. Потом встречаются литеры А или АА — вредное содержание фосфора и серы. Затем указывают содержание металлов: Х19 — 19% хрома; Н9 — 9% никеля, когда содержание менее 1%, то цифры не указываются, а ставится только буква..

Принято обозначать металлы такими буквами: В — вольфрам; Б — ниобий; Г — марганец; Д — медь; М — молибден; С — кремний; Т — титан; Ф — ванадий; Ц — цирконий и Ю — алюминий.

И. В. Александров, образование: Учебный центр ИТЦ Эксперт, специальность: сварщик 5-го разряда, опыт работы с 2001 года: «Опытный сварщик должен знать маркировку присадочной проволоки как таблицу умножения, тогда он избежит досадных ошибок во время работы».

3 Особенности эксплуатации материалов при сварке

Сегодня полуавтоматическая сварка находится на пике популярности, ведь основная работа выполняется автоматом, а на оператора возлагается только часть действий. Но это вовсе не означает, что управлять процессом может неопытный человек. От того, насколько правильно будет подобран материал и рассчитаны параметры сварки (сила тока, скорость подачи, диаметр электрода), зависит качество шва.

При этом учитывается природа свариваемого материала и, конечно, толщина изделия

Очень важно во время проведения сварочных работ обеспечить правильное положение электрода, он должен располагаться под углом от 30 до 45°. Это обеспечит достаточную глубину проплавления

Если работаете с изделием, толщина которого превышает 3 мм, следует дополнительно производить колебательные движения.

Не меньшее внимание следует уделить и выбору сварочной проволоки. Для начала визуально оцените состояние изделия

Ее поверхность должна быть чистой и без дефектов. Не допускается наличие ржавчины, окалины и шероховатости. Низкоуглеродистую сталь и сплав с малым содержанием легирующих элементов соединяют преимущественно омедненными электродами. Алюминиевая проволока используется для сварки кремния и марганца, а также алюминия с магнием. Нержавеющие электроды нашли свое применение при работе с нержавеющей сталью, содержащей Cr и Ni.

Сварочная проволока

Если изделия сделаны из углеродистых марок стали, а в дальнейшем предполагается термическая обработка, то для их соединения лучше всего подойдет порошковая проволока. Если вы предпочтете рутил-органический тип, химический состав металла шва будет близок к полуспокойной низкоуглеродистой стали. При этом силу тока придется снизить, в противном случае не избежать интенсивного поглощения газов сварочной ванной. Флюсовая рутиловая и рутил-флюоритная проволока используется для сварки в среде углекислого газа. Последний тип особенно актуален для изделий, испытывающих динамические нагрузки, так как в этом случае обеспечиваются высокие показатели ударной вязкости.

Чтобы предотвратить образование петель алюминиевых электродов, следует отдавать предпочтение оборудованию, оснащенному 4-роликовым механизмом подачи. При этом рукав должен быть коротким, а вкладыш тефлоновым. Это сведет сопротивление трения к минимуму. Используя наконечник с отверстием чуть большего диаметра, вы сможете избежать стопорения изделия в токосъемнике. Например, если сварка ведется алюминиевой проволокой диаметром 1 мм, то следует взять наконечник, рассчитанный на электрод 1,2 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
