Супер циркулярка своими руками

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками.

На заметку! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
распиловку досок размером более 200 см должны производить два человека;
работая на циркулярке, нельзя делать резких движений;
перед началом работы необходимо обязательно надеть очки и перчатки;
древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

если не выполнено направляющее приспособление;
отсутствует кожух;
нет предохранителей, задерживающих пальцы;
расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Циркулярка своими руками: как правильно собрать функциональное устройство

Что включает обязательная защита для розетки

При высокой нагрузке в сети нагреваются и ослабевают контакты, теряется прочность изоляции. В результате может случиться короткое замыкание, которое «сожжет» не только шнур, но и сам электродвигатель.

Для предотвращения КЗ необходим автоматический выключатель. А чтобы он эффективно работал, подберите оптимальные характеристики.

Какой автомат нужен для розетки

Номинал рассчитывается аналогично контактору, с округлением в большую сторону. У каждого электродвигателя бывают «скачки» нагрузки на старте, потому нужен АВ класса «С» со средним порогом срабатывания. Он выдерживает пусковые токи, превышающие номинальный в 5-7 раз.

Его значение указывается в технических характеристиках на корпусе или техпаспорте (если он еще существует). Если Iпуск/Iн. > 5, тогда лучше брать класс «D», иначе автомат может реагировать на высокие пусковые токи, как на КЗ.

Если пила работает с частотником или УПП (без пусковых токов), тогда целесообразно поставить класс «B». У него наименьшие порог отключения и задержка перед срабатыванием.

Место установки зависит от специфики применения. Если это домашняя пилорама, и Вы точно знаете, что циркулярка будет подключена только к одной розетке, тогда можете поставить АВ на данную линию в электрощитовой. В другом случае можете разместить его прямо на станине возле выключателя, только в герметичном щитке не ниже IP44.

Если автоматический выключатель защищает сеть, то УЗО защитит Вас от опасных утечек фазы на раму или корпус.

По каким критериям выбирать УЗО

Номинал должен быть не ниже, чем у автомата, чтобы в случае перегрузки на линии, УЗО не вышло из строя до того, как сработает тепловой расцепитель. Оптимальный ток отключения — 30 мА, это минимальный безопасный для человека разряд.

УЗО необходимо только, если розетка не защищена от дифференциальных утечек. Обычно в электрощите уже стоит дифзащита на всю сеть. Если отсутствует, то нужно поставить, так как это Ваша безопасность.

Краткие сведения

В данной статье имеется вся необходимая информация, указывающая на правильный уход и работу с деревообрабатывающими станками. Точная настройка оборудования, обслуживание оснастки, периодический и капитальный ремонт, а также дальнейшая эксплуатация — всё это необходимо знать специалистам и любителям, работающим на распиловочном оборудовании. Помимо прочего в этом обзоре имеется короткий список лучших представителей циркулярных станков, который разделен на две категории. Прежде чем перейти к ознакомлению с наилучшим оборудованием, стоит прочитать общие параметры и характеристики всех распиловочных станков.

Параметры станков

В первую очередь подобное оборудование отличается частотой вращения обрабатывающего диска на холостом ходу.

До 2500 об.мин — в этом случае станки являются чрезмерно большими, ведь в их конструкции располагается клиноременная передача, а она занимает много места. С другой стороны, составляющее корпуса выглядят просто и надёжно, что в дальнейшем обеспечит лёгкий ремонт. Такому оборудованию характерна низкая скорость, и именно она, в свою очередь, обеспечивает качественный разрез древесины любой плотности в беспрерывной работе.
Выше 2500 об.мин — в таком оборудовании вращение диска обеспечивается благодаря редуктору. Такой вид станков не столь надёжный, как с клиноременной передачей, но, в остальном дарит конструкции заметную компактность и мобильность. Благодаря редуктору частота вращения диска увеличена, а качество обработанной поверхности будет намного лучше.

Далее станки могут отличаться по типу рабочего стола.

Стол с фиксированным размером — такие столы дарят возможность для обработки деревянных материалов длиной до одного метра. Благодаря этому заготовку может удерживать всего один оператор станка.
Стол с выдвижными элементами – в таком оборудовании есть дополнительные приспособления для заготовок, превышающих длину в 1 метр.

Также станки отличаются особенностью схем, дополнительными приспособлениями и возможностями, а также прочими атрибутами системы.

Медленный старт – данная возможность значительно уменьшает нагрузку при включении двигателя.
Торможение выбега – за счет него заметно уменьшается время вращения диска или другого обрабатывающего элемента после отключения станка. Это очень удобно для оператора станка – уменьшает вероятность получить травму.
Защита второго запуска – в этом случае система предупреждает оператора станка тогда, когда был перебой в электросети. Очень важная функция, необходимая для безопасности человека.
Защита от перегрузки системы – данная функция автоматически отключает двигатель в случае повышенной рабочей нагрузки.
Стабилизатор оборотов вращения под значительной нагрузкой – по-другому это консуматика, которая обеспечивает стабильную частоту вращения шпинделя под воздействием любых нагрузок. Благодаря консуматике древесина плавно и уверенно поддается обработке, а двигатель, в свою очередь, функционирует без перегрузки.
Подставка для поперечного и косого распила – эта возможность учитывает наличие специальной подставки с транспортиром, по которой выставляется необходимый угол для работы диска.
Строгание и фугование – станки с такими возможностями, как правило, оснащены специальным съёмным валом. В конечном итоге, с учётом параллельного упора получается фугование, а без него – строгание.
Рейсмусовка – очень полезная возможность, которая имеется не в каждом станке. Суть данной функции заключается в применении специальной подставки, в которой можно регулировать высоту просвета. В дальнейшем это дарит возможность для равномерной обработки древесины посредством сильного прижатия материала к строгальному элементу.
Наличие технологических отверстий, необходимых для установки дополнительной оснастки – в этом случае подразумевается ручная установка лобзика, фрезы и других подобных элементов. Возможна дополнительная установка с помощью съёмных оправок.

Также стоит обратить внимание на классификацию электродвигателей деревообрабатывающего оборудования

Это очень важно для тех, кто хочет собрать станок самостоятельно

S1 – категория профессионального оборудования, в котором имеется возможность беспрерывной работы;
S6 – категория среднего оборудования, которое имеет возможность обработки материалов с плавным распределением периода нагрузки и холостого хода;
S3 – категория бюджетного оборудования, у которого длительность работы рекомендуется не больше пятнадцати минут. Далее идёт отключение движка до полного остывания.

Это интересно: Особенности выбора шлифовальной машинки «Макита»

Мини циркулярная пила из электродрели

В свое свободное время я все чаще занимаюсь любимым делом — конструированием различных радиоэлектронных конструкций и конечно же для получения завершенного устройства просто необходимо готовую электронную схему (печатную плату с радиокомпонентами, проводами и т.п) поместить в красивый законченный корпус, который защитит устройство от воздействия внешних негативных факторов и будет радовать глаз хозяина на протяжении долгих лет.

Я думаю много радиолюбителей согласиться со мной, что изготовить радиоэлектронную конструкцию, ну конечно же в зависимости от сложности, возможно за пару часов, но вот готовый корпус под него зачастую очень трудно найти, при этом теряется драгоценное время в поисках оного. Конечно всегда возможно купить готовый корпус, но это деньги, время и не всегда качество. Поэтому я решил, что быстрее и надежнее будет делать корпуса самому под нужные размеры и из различных материалов, которые есть под рукой. С этой целью мной была задумана мини циркулярная пила из электродрели — как вариант с наименьшими затратами.

Процесс изготовления

Первоначально рекомендуется сделать стол. Можно использовать каркас существующего стола либо соорудить подобное изделие из брусков. Вторая часть данного изделия представлена в виде широкой поверхности с прорезью для диска. Изготовить ее можно из листа железа толщиной в 4 мм. Необходимо учесть, что данный показатель должен выдерживать нагрузки, которые будут оказываться на стол во время работы.

Оправка: 1 — вал (сталь 45, пруток d44); 2,3,4 — переходные кольца (Ст3); 5 — пильный диск; 6 — прижимная гайка М10 (Ст3, пруток d44); 7 — специальная контргайка М10 (Ст3, пруток d25).

Поэтому данная деталь должна быть подъемной. Направляющая планка изготавливается из уголка. Он фиксируется к плите струбцинами.

Если планка будет скользящей, тогда у крышки стола стороны будут параллельны для скольжения. В этом случае направляющая планка будет перпендикулярна плоскости вращения пилы. Зачастую домочадцы изготавливают пилу циркулярную своими руками из болгарки либо дрели. На данное оборудование легко устанавливается круглая отрезная пила.

Рекомендуется использовать дисковую ручную пилу. Этот агрегат имеет следующие плюсы:

максимальную полезную площадь;
значительная толщина крышки позволяет закрыть часть диска.

Для обработки толстых брусков потребуются электродвигатель большой мощности, вал и ременная передача. В этом случае рекомендуется обустроить маятниковую станину. Рама изготавливается из стали. На ней рекомендуется расположить режущий и крутящий механизм.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

привод от ручной дисковой пилы;
станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

деревянные бруски;
лист OSB или фанеры;
крепежные метизы;
дрель с набором сверл;
ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
Короб фиксируется со столом при помощи металлических уголков и шурупов.
Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Направляющая для циркулярной пилы

Схема самодельного верстака (вид спереди).

Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу. Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы. Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.

Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза. На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок. При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.

Свойства готовых изделий

В продаже обычно пилы двух видов:

узкопрофильные, имеющие целевое предназначение;
модели, снабженные некоторыми дополнительными функциями.

Разные типы пил отличаются в цене, связанной с задачами модели и известностью изготовителя. Самые знаменитые марки:

Метабо.
Бош.
Интерско.
Makita и т. д.

Торцовочный тип включает в себя следующие части:

диск пилы;
мотор;
подножка с пуском;
рукоятка для удержания и направленности.

Коллекторный мотор не требует регулярного слежения и смазывания деталей, а асинхронный выделяется продолжительной и тихой работой. Имеются варианты, где двигатель устанавливается сзади, что делает обзор намного лучше при работе вручную.

Мотор работает при помощи механизма, передающего вращение через ремень или зубчатое колесо. В первом варианте уменьшается шум и нет дрожания резца, а второй вариант не дает пиле возможности проскользнуть при отрезании в случае сильного нажима.

Видео: торцовочная пила своими руками.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Критерии выбора инструмента

Прежде чем приступать к изготовлению стационарного станка для распила древесины следует определиться с критериями выбора ручной дисковой пилы. К ним относятся:

мощность двигателя. Ее необходимо подбирать в зависимости от планируемых работ. Мощная пила отлично справится даже с самыми твердыми породами древесины, но будет иметь большой вес. Для бытового использования подойдут дисковые пилы с мощностью 1 – 1,6 КВт;
глубина распила. Напрямую влияет на производительность инструмента. Для нечастого бытового использования подойдет пила с глубиной распила 54 мм;
частота вращения диска. От этого критерия зависит чистота распила. Чем она выше, тем более чистый срез получается. Следует помнить, что с увеличением частоты вращения снижается скорость распила заготовок. Среднее количество оборотов пильного диска бытовой пилы составляет 4,5 – 5,5 мин-1;
дополнительные функции. Немаловажными факторами, влияющими на выбор ручной дисковой пилы, являются наличие системы плавного пуска, защиты от перегрузок и случайного включения, а также изменения угла распила.

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

О технике безопасности

Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).

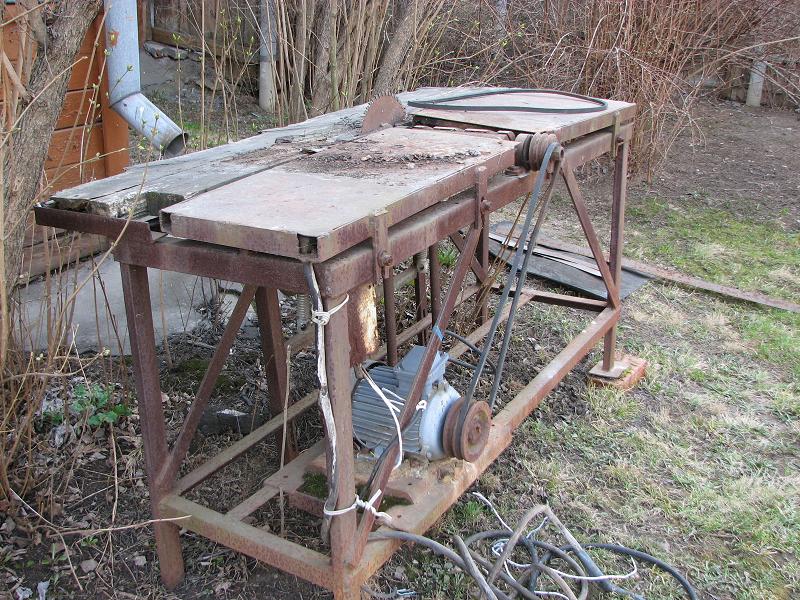

Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка

Пояснения к нему:

А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
В – силовая передача также не закрыта коржухом.
Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.

Изготовление стационарной циркулярки своими руками из дисковой пилы

На первом этапе надо определить основные технические характеристики. Начинают с уточнения параметров заготовок и объёмов работ. Если предполагается обработка древесины (без распиливания брёвен), достаточно рассчитывать на толщину среза до 5−9 см. Частоту вращения диска стационарной циркулярной пилы выбирают в диапазоне 4−5 тыс. об/мин.

Мощность электромотора советуют ограничить 1−1,2 кВт, чтобы не увеличивать потребление энергии

Однако надо обратить внимание не серийные изделия. В моделях бытового класса устанавливают силовые агрегаты от 1,4 кВт и более

Это позволяет выполнять сложные операции без чрезмерных нагрузок на технику. Дополнительным плюсом будет продление долговечности циркулярного станка по дереву, сделанного своими руками.

Важно! Обязательно надо учесть особенности сети: напряжение, количество фаз, параметры электропроводки.

Создание чертежей и изготовление своими руками стола для циркулярки

Конструкторскую документацию надо подготовить в обязательном порядке. Не нужно точно соблюдать все требования профильных инженерных стандартов. Однако простейшие чертежи «от руки» помогут правильно подготовить отдельные компоненты и выполнить сборку стационарной циркулярной пилы без ошибок. На их основе получится быстро написать список необходимых приобретений: деталей, инструментов, расходных материалов.

Комбинированное оборудование – стационарная циркулярная пила и фуганок

Для изготовления таких конструкций можно применить древесину твёрдых пород. Её обрабатывать проще, чем металл. Стол циркулярный своими руками делают по высоте будущего пользователя. Надо уточнить габариты с учётом личных предпочтений и максимальных размеров обрабатываемых заготовок.

Установка двигателя, вала, подъёмного механизма для циркулярки

Проще всего взять для основы ручной электроинструмент. В этом варианте основные функциональные узлы сделаны с применением фабричных технологий. Это позволяет без лишних трудностей обеспечить высокое качество обработки, надёжность и безопасность.

Самодельный стол для ручной циркулярной пилы (сборочная схема)

Если выбран вариант с применением отдельных комплектующих, надо обратить внимание на следующие важные детали:

Сделать качественный вал и шкивы вместе с ремнями привода самому будет сложно. Проще приобрести готовые изделия хорошего качества.
Аналогичным образом поступают при определении с механизмом подъёмного устройства. С его помощью перемещают диск либо столешницу с одновременным сохранением прямого угла между осевыми плоскостями этих частей.
Электродвигатель для циркулярной пилы лучше выбрать с питанием от сети 220 V для простоты подключения. Его монтируют на резиновых подушках для снижения уровня вибраций. Следует продумать эффективную защиту от пыли, но не преграждать доступ воздуха для охлаждения.

Монтаж электрических компонентов

Сборку этих частей циркулярной пилы стационарной своими руками выполняют при отключённом питании. Специальными мероприятиями блокируют случайную подачу тока в рабочие цепи. Для создания более совершенных конструкций применяют:

плавный пуск электромотора;
защиту силового агрегата от перегрузок (по температуре);
системы торможения;
дополнительные аварийные выключатели и блокировки.

Простейший вариант подключения двигателя к сети 220V

Особенности изготовления циркулярной пилы своими руками с двигателем от стиральной машины

Эти моторы не отличаются высокой мощностью. Поэтому придётся применить передаточный механизм, увеличивающий крутящий момент на оси диска.

Функциональный станок можно собрать из подручных средств за несколько часов

Для закрепления опорной планки в нужном положении автор проекта применил две струбцины. Из ДСП от старой мебели сделан достаточно прочный корпус. Внутри закреплён двигатель с ременным приводом на стандартный диск.

Бюджетная мастерская: циркулярная пила

Я в свободное от основной работы времы занимаюсь столяркой, ну и, следовательно, как чукча, что вижу, о том и пою. И начинал я не с того, что купил станки и начал работать, а потихоньку накапливал инструмент, что-то сам делал, что-то покупал, обменивал, принимал в дар и так далее.

Считаю, что основной инструмент в столярке — это циркулярная пила. Просто так или иначе начинаем мы с раскроя материала. Есть десятки способов сделать это без циркулярной пилы, но для меня все-таки это основной инструмент. Так что если очень хочется работать, то придется такую пилу заиметь.

Я начинал с простой дешевой паркетки, которая была прикручена к листу ДСП. Паралельным упором служила простая планка, которую я крепил струбцинами, но тем не менее ей уже можно было работать!

Сейчас я хочу расказать о самодельной фанерной пиле. Пользовался я ей до конца прошлого года, пока не купил Бош ПТС10. А сейчас она уже радует нового хозяина. Имею возможность сравнить ее с Бошем, так Бош не всегда выигрывает

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.
