Стружкоотсос. Главный по уборке в столярной мастерской

Описание, виды

Преимущества использования стружкоотсосов на производстве

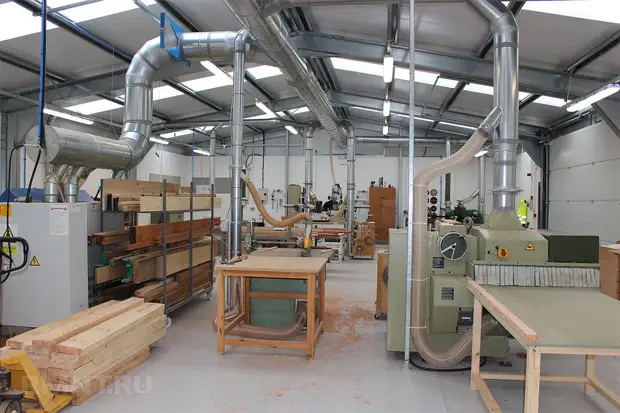

На производственных предприятиях, в столярных мастерских используются как небольшие столярные пылесосы, так и стружкоотсосы. Строительные пылесосы предназначены не только для удаления строительных отходов, они используются везде, где есть большие объемы мусора. Они применяются:

• на складах и в гаражах;
• в парках, во дворах для уборки листьев;
• в помещениях после проведения ремонта;
• на производстве;
• в мастерских.

Столярные пылесосы подразделяются на две группы:

1. Полупрофессиональные — отличаются от бытовых большей мощностью. Они предназначены для уборки в небольших мастерских и гаражах.
2. Профессиональные — в этой категории для столярных мастерских используются стружкоотсосы. Они предназначены для удаления древесной пыли и стружки. Отличительной особенностью устройства является большой объем.

Наличие строительного пылесоса дает ряд преимуществ:

1. На рабочем месте всегда будет поддерживаться чистота.
2. Отсутствие мусора улучшает качество и точность выполняемой работы.
3. Увеличивается ресурс использования инструментов, насадок, расходных материалов.
4. На проведение уборки, очистки инструмента будет уходить намного меньше времени.

Важно! Наличие пылесоса для столярной мастерской поможет поднять производительность и принесет экономию владельцу!

Циклон из пластиковых ведер

Изготовить циклон можно самостоятельно, воспользовавшись обычными пластиковыми вёдрами.

Необходимые инструменты

Придётся для этого воспользоваться фрезером, лобзиком, термическим пистолетом, канцелярским ножом и дрелью. Также понадобится фестуловская рулетка, отвёртка, плоскогубцы и карандаш. Запаситесь сверлом коронкой на 50 мм.

Необходимые материалы

Использовать для работы будем пластиковый бачок на 30 литров, термический клей, поливинилхлоридную трубу, ЛДСП и силиконовый уплотнитель. Потребуются для изготовления циклона болты, гайки, самонарезающие винты, скотч и изолента. Обязательно нужен пылесос и гофрированный шланг.

Пошаговая инструкция сборки

1. Необходимо изготовить из ЛДСП крышки для вёдер, которые надо обкромить, воспользовавшись фрезерным станком.
2. Обрабатывая края, формируем паз, нужный для того, чтобы обеспечить герметичное и плотное прилегание крышки, во избежание подсасывания воздуха сквозь щели.
3. Точно также вырезают крышку для циклона.
4. Затем на ведро наносится силиконовый уплотнитель и надевается крышка, в которой пропиливают отверстие, позволяющее объединить две ёмкости.
5. Изнутри формируют посадочный паз, а затем выпиливают у ведра дно, из которого делают конус, вырезая сектор и склеивая эти детали.
6. Надо эту конструкцию стянуть струбцинами и просушить.
7. Размещённый на крышке бункера паз заполняют термическим клеем.
8. Лишний клей срежьте ножом, на который, кстати, надо будет посадить уплотнитель из силикона.
9. Просверлите в центре крышки отверстие, воспользовавшись дрелью и коронкой 50 мм. Туда вставляют обрезок трубы ПВХ длиной 120 мм, предварительно обработав герметиком посадочное место.
10. Теперь сбоку в корпусе просверлите отверстие для патрубка 45°, фиксируемого болтами и гайками.
11. Остаётся поставить крышку для окончательной сборки блока, к которому через переходник подсоединяется пылесос посредством гофрированного шланга, обматываемого изолентой.

Топ-10 лучших строительных пылесосов по цене, качеству и надежности

Выбрать строительный пылесос для уборки можно из агрегатов, сочетающих приемлемую стоимость с высоким качеством всасывания. Такие модели есть в линейках большинства известных брендов.

Hitachi WDE3600

Функциональный агрегат подходит для устранения древесной, бетонной и металлической пыли с любых поверхностей, в том числе влажных. Поддерживает подключение электрооборудования, работает достаточно тихо. Мощность устройства составляет 1200 Вт.

Средняя цена строительного пылесоса Hitachi стартует от 11000 рублей

First Austria 5546-3

Строительный пылесос с аквафильтром и функцией выдува воздуха обладает мощностью 1400 Вт. В комплекте идут несколько насадок, в том числе щелевая, предусмотрена функция сбора воды. К недостаткам модели пользователи относят большую массу — 7 кг.

Купить пылесос First Austria можно от 4800 рублей

Karcher SE 4002

Долговечный промышленный агрегат для сухой и влажной уборки вмещает 18 л мусора. Предусмотрены мешок и аквафильтр, есть насадка для мягкой мебели. В сравнении строительных пылесосов модель выигрывает за счет низкого уровня шума 69 дБ.

Средняя стоимость Karcher SE 4002 начинается от 18000 рублей

Karcher WD 7 Premium

Мощный агрегат 1800 Вт предназначен для сухого сбора пыли. Вместительность контейнера для мусора составляет 25 л, устройство может всасывать разлитую воду и работать на выдув. К плюсам пользователи относят достаточно длинный сетевой шнур — 6 м.

Приобрести Karcher WD 7 можно от 11000 рублей

Einhell TC – VC1812 S

Недорогой строительный пылесос отличается маневренностью и легкостью. При мощности 1250 Вт вмещает 12 л сухой пыли, в комплекте есть насадки для щелей и паркета. А вот длина шнура равна всего 2,5 м, что может вызывать неудобства.

Цена Einhell TC стартует от 3600 рублей

Bosch Gas 12-25 PL

Надежный мощный агрегат с пылесборником 25 л обладает разрежением 200 Мбар. Оснащен фильтром НЕРА с очисткой выхлопа 99,9%, укомплектован встроенной розеткой для инструментов. На корпусе есть переключатель мощности.

Средняя цена Bosch Gas составляет 14100 рублей

Karcher MV 6 P Premium

Практичный строительный пылесос для сухих и влажных отходов подходит как для обычной уборки, так и для очистки помещения после ремонта. Вместимость контейнера составляет 30 л, есть функция сбора воды, предусмотрено автоматическое сматывание шнура 6 м.

Купить Karcher MV 6 P можно от 19000 рублей

MIE Ecologico Maxi

Достаточно дорогой итальянский агрегат с аквафильтром и сепаратором обладает мощностью 1400 Вт. Вмещает 16 л мусора, поддерживает сбор воды и подходит для проведения влажной уборки. Уровень шума составляет всего 64 дБ, к плюсам можно отнести длинный шнур 8,2 м.

Цена строительного пылесоса MIE Ecologico начинается от 41000 рублей

Arnica Hydra Rain Plus

Строительный пылесос с аквафильтром и НЕРА 13 вмещает 8 л мусора. Сила всасывания составляет 350 Вт, агрегат отлично справляется с сухой пылью любого типа и сбором жидкости. В комплекте предусмотрено множество дополнительных насадок, в том числе турбощетка. Шнур средний по длине — 5,5 м, но зато есть функция автоматического сматывания.

Стоимость Arnica Hydra Rain стартует от 16000 рублей

Bort BSS-1015

Недорогой строительный пылесос обладает мощностью всего 1000 Вт, но при этом демонстрирует хорошую силу всасывания 285 Вт. Подходит для сухой уборки, мешок вмещает 15 л мусора, есть комбинированная насадка в комплекте для ковра и пола. К минусам можно отнести большую шумность 78 дБ.

Цена Bort BSS-1015 стартует от 4500 рублей

Трубопроводный став и гибкие каналы

Как централизованные, так и локальные системы аспирации нуждаются в соединительных трубопроводах, посредством которых производится перемещение отходов от зоны захвата к фильтрующему узлу. Перечень материалов, подходящих для устройства системы трубопроводов, весьма широк.

Изначально наибольший интерес вызывают гибкие вентиляционные каналы. Они состоят из полиэтиленовой или полиуретановой оболочки, усиленной спиральным армирующим шнуром. Столь высокое распространение гибкие трубопроводы получили благодаря простоте монтажа, дешевизне, отсутствию необходимости в использовании поворотных фитингов и возможности оперативно изменять конфигурацию системы. Одним из важнейших преимуществ гибких каналов служит плавность поворота става, что снижает общее аэродинамическое сопротивление.

Однако гибкие трубопроводы не лишены недостатков. Нельзя забывать, что внутри канала действует достаточно сильное разрежение, особенно если система подключена к мощному воздухонасосу. Если большая часть выводов аспирационной системы заглушена, трубопровод может попросту схлопнуться, такие случаи отнюдь не редки. Также из-за малой механической прочности каналы не рекомендуется прокладывать по полу или в зонах, где потенциально возможно их повреждение. Наиболее бюджетные представители гофрированных шлангов имеют внутреннюю ребристую поверхность, из-за чего при работе системы аспирации трубопровод начинает вполне ощутимо свистеть, при этом увеличивается сопротивление потоку воздуха. Также для них очень характерно налипание пыли на стенках из-за накопления статического заряда.

Преимущества и недостатки жёстких трубопроводов прямо противоположные. Да, в таком случае требуется надёжная система крепления, соединений будет больше, однако благодаря внутренней гладкой поверхности труб в них не происходит засоров, налипания влажной стружки и снижения скорости потока. Нужно, однако, помнить, что по стоимости жёсткий став обойдётся существенно дороже гибкого, к тому же оборудование, подключенное к системе аспирации, останется иммобилизованным. Ввиду последнего часто практикуется комбинирование жёстких и гибких трубопроводов: по потолку разводят магистраль системы пылеудаления из металлических или ПВХ-каналов круглого или квадратного сечения, а затем с помощью специальных ответвительных фасонных изделий выполняется переход на гофрированные рукава для подключения оборудования.

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Стружкоотсос и циклон своими руками

Подготовительные работы

• разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
• покупка и тестирование электродвигателя;
• подготовка материалов, инструментов;
• составление чертежа.

Необходимые инструменты

• дрель;
• лобзик;
• шуруповёрт;
• нож;
• струбцины;
• карандаш;
• циркуль.

Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.

Материалы и крепеж

Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.

Полезный совет! Главное, чтобы разница между самыми большими диаметрами вёдер составляла 70 мм.

Дополнительно потребуется:

• фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
• самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
• универсальный герметик на гелиевой основе.

Изготовление циклонного фильтра

Процесс самостоятельного изготовления фильтра включает несколько этапов:

1. Монтаж фиксирующего кольца.
2. Фиксация бокового патрубка.
3. Прикрепление верхнего ввода.
4. Монтаж фигурной вставки.
5. Сборка фильтра.

Создание фиксирующего кольца и фигурной вставки

1. Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
2. Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
3. После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
4. Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.

Установка фиксирующего кольца

Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.

1. Используем для этого самонарезающие винты.
2. Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
3. Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
4. Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.

Полезный совет! Обеспечьте герметичность всех соединений, перед установкой деталей, смазав их герметиком.

Установка бокового патрубка

Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.

Установка верхнего ввода

1. Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
2. Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
3. Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
4. Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.

Сборка циклонного фильтра

Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:

1. Верхний патрубок прикрепляется к пылесосу.

2. Входящий под углом сбоку отвод подсоединяется к шлангу.

Критерии выбора

Выбор стружкоотсосов

Перед тем, как приобрести пылесос для мастерской, рекомендуется обращать внимание на следующие показатели:

• объем контейнера — он выбирается в зависимости от площади помещения и уровня работ. Идеально для столярной мастерской брать устройство с объемом 15-20 литров. Чем больше показатель, тем габаритнее будет инструмент.
• способ перемещения — для удобной работы он должен быть максимально простым;
• чем больше будет показатель мощности, тем лучше пылесос будет справляться с большим мусором.

Если приобретается пылесос для уборки в столярной мастерской, то чаще всего используются устройства с длинными гибкими стружкоотсосами. Это должны быть инструменты небольших размеров, которые можно легко перемещать.

В зависимости от вида мусора пылесосы подразделяются на категории:

1. L- класс — предназначены для удаления обычной пыли, которая не представляет опасности для человека. Оснащены простыми фильтрами, которые обеспечивают 99% фильтрации загрязнений.
2. М-класс — пылесосы этого типа приобретаются для уборки загрязнений средней степени опасности. К ним относятся древесная пыль, сплавы марганца, никеля и меди.
3. Н-класс — это устройства, которые направлены на уборку пыли, опасной для здоровья. К таким видам загрязнения относятся плесень, химические соединения, свинцовая пыль, грибки.

Наиболее оптимальным вариантом для строительной мастерской считается класс М. С его помощью можно удалить любой строительный мусор, технологические отходы в столярке.

Строительные пылесосы в свою очередь подразделяются на промышленные и любительские. Первый вид характеризуется крупными размерами, объемными мусоросборниками. Такие модели предназначены для крупных производств.

Важно! Для небольших мастерских лучше выбирать компактные устройства, которые легко передвигаются, имеют небольшие габариты. В связи с этим рекомендуется перед покупкой проанализировать, с какой интенсивностью будет эксплуатироваться устройство, какой объем мусора предстоит убирать

Как сделать фильтр типа циклон и воздуховод своими руками?

Сначала необходимо определить мощность вентилятора, ведь именно от нее будет зависеть производительность всей системы. Четкой формулы не существует. Но в большинстве случаев для обслуживания одного фуговочного станка с длинной барабана в 30 см или одного фрезерного станка с диаметром фрезы 10 см достаточно мощности 1,5–2 кВт.

Если невозможно достать вентилятор достаточной мощности, то можно использовать бытовой пылесос старой модели, однако такая система аспирации пригодна лишь для ручного электроинструмента.

При работе со станком такая вентиляция будет часто забиваться, ведь скорости движения воздуха не хватит для нормального продвижения стружки по воздуховоду.

После этого нужно выбрать тип и конструкцию фильтра. Полноценные циклонные фильтры сделать довольно сложно.

Но из обычной железной или пластиковой бочки объемом 200–500 литров можно сделать очистное устройство, пригодное для использования в гараже или маленькой столярной мастерской.

Для этого нужна бочка с герметичной закрывающейся крышкой, любая щель резко снизит эффективность системы.

В крышку нужно вставить два патрубка – один короткий и прямой, другой чуть длинней и изогнутый под углом 45 градусов. В качестве патрубков подойдут обычные трубы из ПВХ диаметром 50–110 мм.

Короткий и прямой патрубок нужно вставить в крышку по центру, а более длинный и изогнутый (его делают из прямого отрезка трубы и уголка 45 градусов) — на расстоянии 1 см от края бочки и повернуть его приблизительно параллельно стенке.

Оба патрубка необходимо не только закрепить, но и герметизировать, для чего хорошо подходит термоклей. Короткий патрубок будет выходом, а длинный входом фильтра, поэтому воздуховод, ведущий к станку подключают к длинному патрубку, а воздуховод, ведущий к вентилятору соединяют с длинным.

Установка входного патрубка не в крышку, а в стенку бочки так, чтобы поток воздуха шел вдоль стенки, усложнит конструкцию, но повысит эффективность очистки.

Последовательная установка двух фильтров этого типа повысит эффективность очистки, ведь в первом будет оседать крупная и мелкая стружка, а второй задержит мелкую пыль. Если сделать крышку из плексигласа, то вы сможете контролировать наполнение фильтра и выбирать время его очистки.

Выбрав вентилятор и сделав фильтр, необходимо подобрать материал для воздуховодов.

Гибкие ПВХ шланги удобны и недороги, но обладают невысокой стойкостью к истиранию, поэтому срок их службы составляет 1–3 года.

Полиуретановые шланги служат 3–5 лет, но обходятся в несколько раз дороже аналогов из ПВХ. Иногда используют канализационные ПВХ трубы.

Однако из-за необходимости герметизировать каждый стык, такой воздуховод обходится заметно дороже того, что сделан из шланга.

Воздуховод из металлических труб обходится максимально дорого, но срок его службы неограничен, а сопротивление движению воздуха минимально.

Мы также подготовили ссылки на форумы, где пользователи обсуждают, как сделать циклон своими руками, а также самостоятельное изготовление и использование других аспирационных систем:

• мастеровой;
• металлический форум;
• форум профессиональных мебельщиков;
• форум любителей станков с ЧПУ.

Типы стружкоотсосов

Существует несколько разновидностей такого оборудования, идентифицируемых в соответствии с различными классификациями.

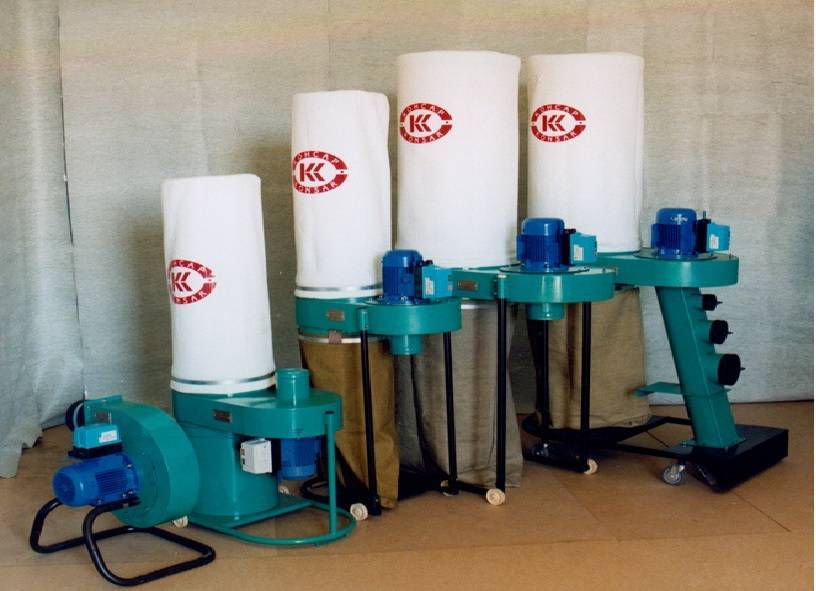

Выделяют агрегаты для бытового использования, к которым относят самодельные стружкоотсосы для столярки, изготавливаемые из подручных приспособлений. Альтернативой таким установкам являются профессиональные агрегаты, кроме них на рынке есть универсальные модели, пригодные для эксплуатации в разных условиях.

Различают разные типы оборудования в зависимости от особенностей применения, среди которых различают:

• переносные, оперативно монтируемые модели, используемые на предприятиях, характеризующихся малыми производственными площадями;

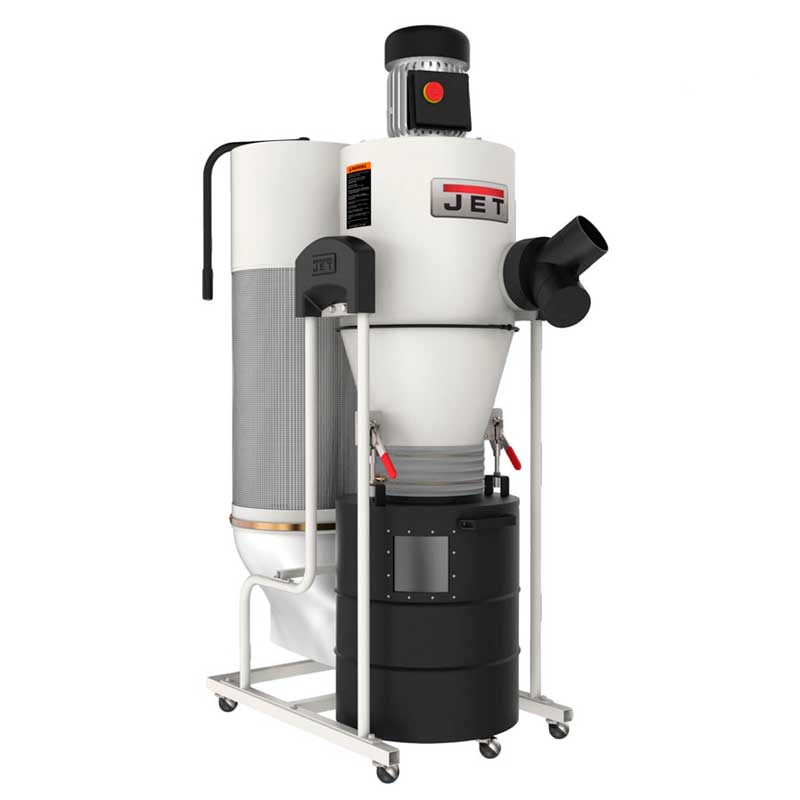

• промышленные стационарные стружкоотсосы. Установки подходят для одновременной эксплуатации с несколькими станками и поставляются с наборами, используемыми при подключении;
• мобильное оборудование, отличающееся низкой мощностью, поэтому используются в домашних условиях.

Характерным примером промышленного оборудования является стружкоотсосы модели УВП 2000, используемые при производстве мебели, обработке древесины, изготовлении пластиковых изделий, дверей, окон из алюминия, перекладки в другую тару пылящих сыпучих материалов. Техника выделяется несколькими преимуществами, проявляющимися при эксплуатации:

• сохраняют в помещении тёплый воздух;
• отсутствует необходимость в оборудовании специального места;
• быстро готовятся в работе;
• отсутствуют сложности при обслуживании.

Такой стружкоотсос УВП не может применяться совместно со шлифовальными станками, так как при этом формируются газопылевые смеси, характеризующиеся взрывоопасностью. Электродвигатель данной модели подключается параллельно к пусковой кнопке для экономии электричества в процессе работы.
