Струбцина — разновидности, назначение и скрытые возможности применения

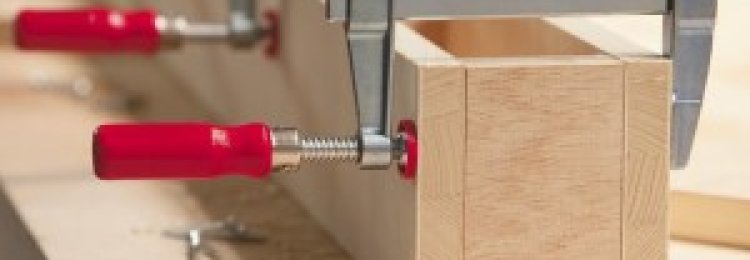

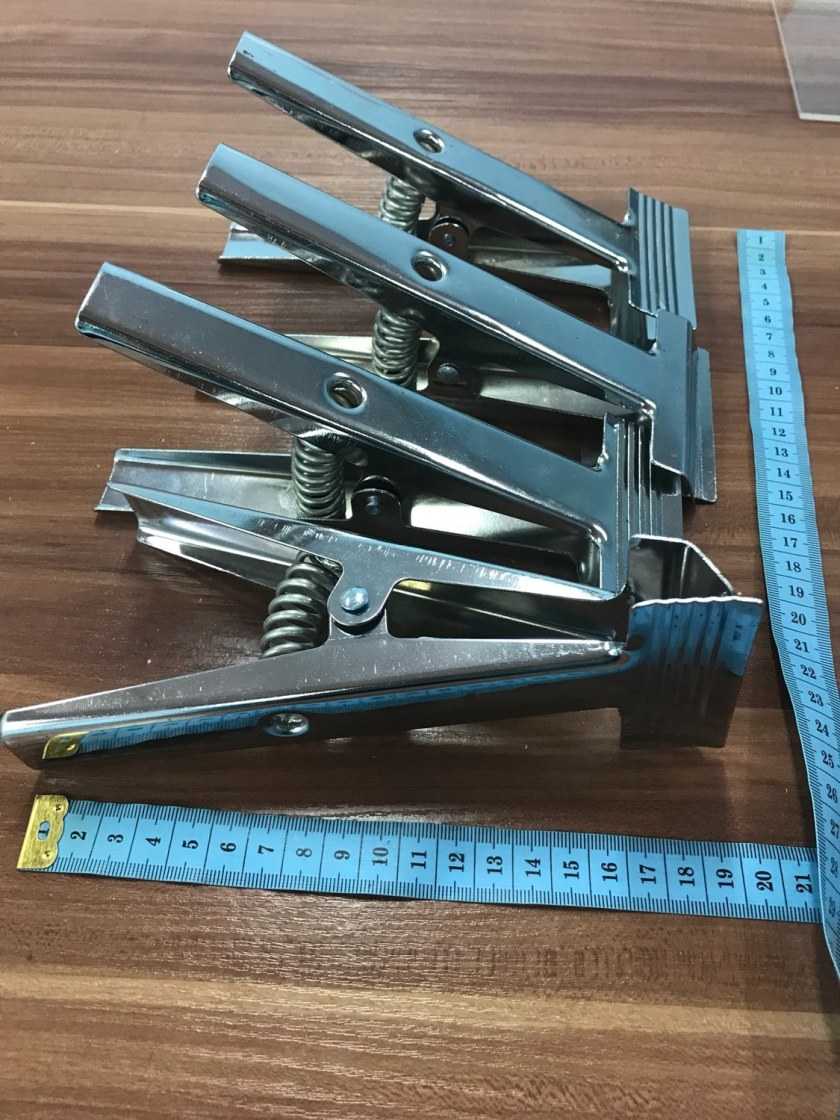

Пружинные струбцины

Особенности конструкции. Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества. Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки. Небольшая глубина захвата.

Область применения. Универсальное приспособление для склейки и фиксации негабаритных деталей.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

• старый напильник;
• труба;
• метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.

Недостатки

Основные недостатки столярных трубных струбцин заключаются в следующем:

• Вес. В сравнении с пластиковыми собратьями, даже самая небольшая трубная струбцина со стальной направляющей окажется тяжелее. Что уж говорить о тех случаях, когда длина направляющей свыше одного или даже нескольких метров.
• Необходимость нарезания внешней резьбы на направляющей. Далеко не у каждого имеется специализированный инструмент, а платить мастеру – это лишние расходы, которые не каждый одобрит.
• Упругая деформация труб при зажиме. Особенно проявляется на струбцинах с длинной направляющей при зажиме различных протяженных деталей. Из-за силы натяжения и протяженности трубы последняя начинает выгибаться, от чего может ухудшиться качество зажимаемой детали, особенно если речь идет о склейке нескольких ее частей воедино.

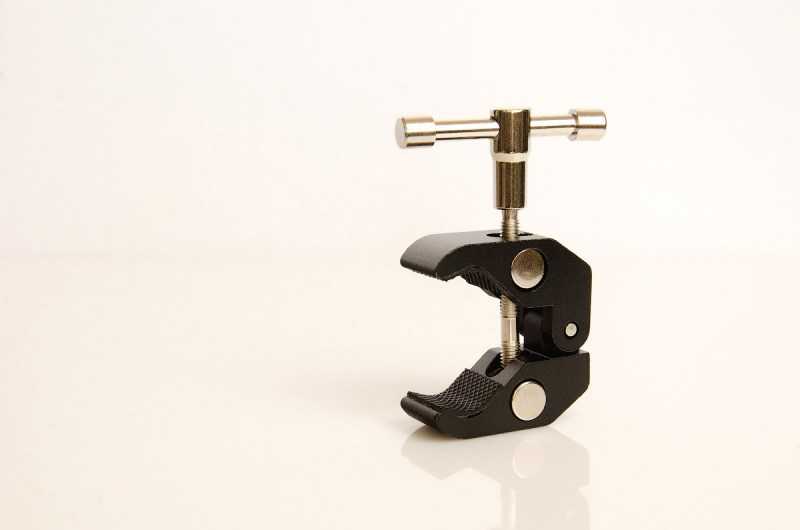

Винтовые зажимы

Весьма популярные модели, которые имеют ещё одно название – лучевые струбцины. Имеют каркасную дугу в виде буквы U, а также подвижной винт с массивной площадкой (так называемым «пятачком»).

Обратите внимание!

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Смазываем тиски для увеличения эксплуатационного ресурса

В процессе эксплуатации устройств можно столкнуться с такой проблемой, когда подвижная губка перемещается с необходимостью прикладывания больших усилий. Причины таковых последствий известны без специалистов — отсутствие смазочных веществ. В смазке нуждается ходовой винт со специальной резьбой. Когда смазка на поверхности винта имеется, то величина трения низкая, поэтому подвижная губка движется быстро и без прикладывания значительных усилий. При отсутствии смазки в тисках развиваются следующие процессы:

1. Увеличивается трение металлических частей, что влечет за собой ускоренный их износ
2. При трении выделяется тепловая энергия, которая также негативно влияет на ресурс инструмента
3. Появляется стружка, которая в итоге может привести к скалыванию трапециевидной резьбы ходового винта

Продолжать пользоваться тисками с таким дефектом не рекомендуется. Поэтому необходимо как можно быстрее осуществить внесение смазочных материалов на подвижные части. Для этого все виды тисков имеют способность разборки для внесения смазки. Чтобы смазать тиски, их первоначально следует разобрать. Делается это следующим образом:

1. Для начала необходимо развести губки на максимальное расстояние друг от друга, добившись того, чтобы подвижная часть отсоединилась от винта
2. Отсоединять тиски от верстака или стола при этом не нужно, если только в конструкции инструмента не предусмотрен ограничительный элемент. Этот элемент препятствует полному схождению подвижной части с винта. Такие ограничительные элементы присутствуют преимущественно на моделях тисков среднего и большого размера. Чтобы снять подвижную часть на таких устройствах, их понадобится отсоединить от верстака, после чего перевернуть, и выкрутить крепежный винт
3. Далее необходимо очистить поверхность винта от старой смазки и мелкой металлической пыли. Рекомендуется воспользоваться растворителем или бензином, чтобы очистить поверхность детали
4. Осмотреть винт на отсутствие признаков деформации
5. Аналогичная процедура проводится с резьбой на подвижной части. И только после этого можно вносить смазку
6. Равномерно распределив смазывающий материал по поверхности винта, необходимо установить подвижную часть на свое место, и прокрутить несколько раз до сжатия и разжимания губок
7. Можно еще раз снять подвижный элемент тисков, чтобы повторно нанести смазку на винт

В качестве смазывающего вещества можно использовать солидол, литол или обычное бытовое смазочное масло. После этого процедура по очистке и смазке тисков считается успешно завершенной, и можно почувствовать, насколько легче теперь перемещается рукоятка инструмента.

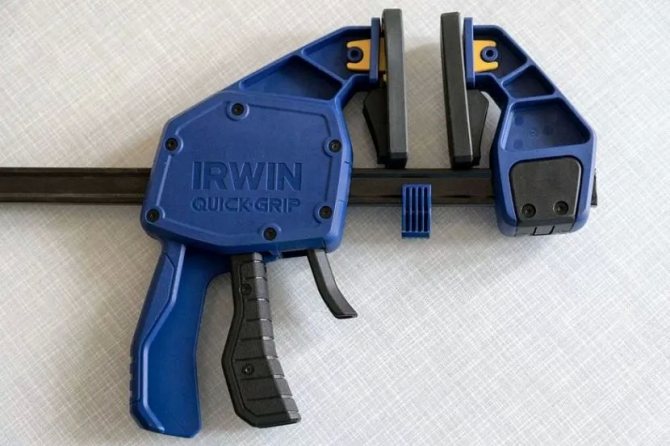

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

Быстрозажимная струбцина Irwin Quick Grip XP 10505946 Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики :

• Сила сжатия – 272 кг.
• Глубина зажима – 95 мм.
• Ширина зажима – 900 мм.
• Тип – F-образная, пистолетная.
• Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Назначение и конструкция

Простейшее зажимное приспособление состоит из двух частей: передвижной и основной, стоящей на месте. С помощью винта первая деталь перемещается ко второй и в нужном положении стопорится зажимной деталью. Эту функцию выполняют винти, рычаги или обычные прутки. Устройство тисков и фиксирующих элементов мясорубок также условно относят к этому виду вспомогательного инструмента.

Материалом для производства чаще всего выбирают металл, губки у некоторых модификаций бывают деревянными. На их изготовление годятся твёрдые породы. Существуют ручные, или быстрозажимные устройства. Они несложны и удобны в применении, особенно когда рядом нет помощника. Прижимная сила при этом достаточно велика.

Область употребления струбцин обширна. Первое, что приходит в голову при упоминании этого инструмента — это склеивание, когда половинки необходимо подолгу держать в зажатом состоянии. Руками это делать нереально, поэтому приобретаются простейшие столярные струбцины.

Виды механических тисков по способу зажатия заготовок

Многие домашние мастера не подозревают о том, что такой инструмент, как тиски, делится на разные виды. Причем на виды он делится не только по размерам, но еще и по такому критерию, как способ фиксации заготовки. Рассмотрим, какие бывают устройства по способу фиксации заготовок в губках.

1. Винтовые — это классический вариант устройства, в основании которых лежит ходовой винт, оснащенный трапециевидной резьбой. Этот винт проходит через весь инструмент, и соединяется с частью, которая является подвижной губкой. При перемещении рукоятки, в действие приводится винт, который в зависимости от направления вращения, способствует приближению губок друг с другом или отдалению
2. Быстрозажимные — от винтовых внешне они ничем не отличаются. Отличие находится внутри в самом механизме. Главная характеристика их в том, что для прижима заготовок разных размеров не требуется долго вращать рукоятку, пока губки сведутся до нужного расстояния. Принцип их работы заключается в том, что они позволяют зафиксировать заготовку любого размера быстрым способом. Для этого заготовку располагаем между губками, а затем вручную осуществляем сдвигание губок. После этого дожимает зафиксированную заготовку в губках при помощи рукоятки

1. Быстроразъемные — еще один вид инструментов, которые имеют аналогичное устройство с быстрозажимными устройствами. Только быстроразъемные тиски кроме возможности быстрого зажима, имеют функцию оперативного извлечения обрабатываемой заготовки
2. Эксцентриковые — их также смело можно называть быстрозажимными и быстроразъемными, так как они позволяют совершать эти манипуляции. Отличительная их черта в том, что фиксация и зажим заготовки выполняется не за счет винта с трапециевидной резьбой, а рукоятки с эксцентриком. Рукоятка делает пол оборота, при которых осуществляется блокирование подвижности губок

По стоимости самыми недорогими являются модели винтового типа и эксцентриковые, так как они имеют простую конструкцию. Какой вариант тисков выбрать, следует решать в каждом индивидуальном случае.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

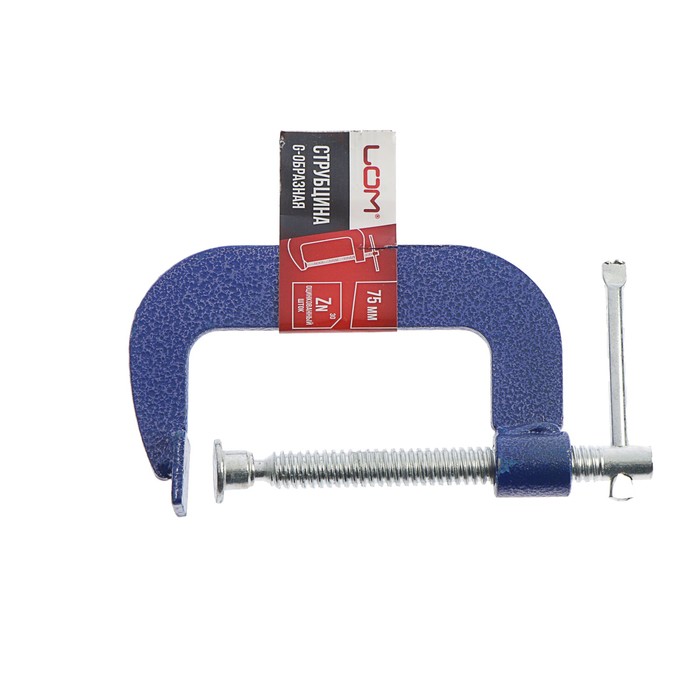

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

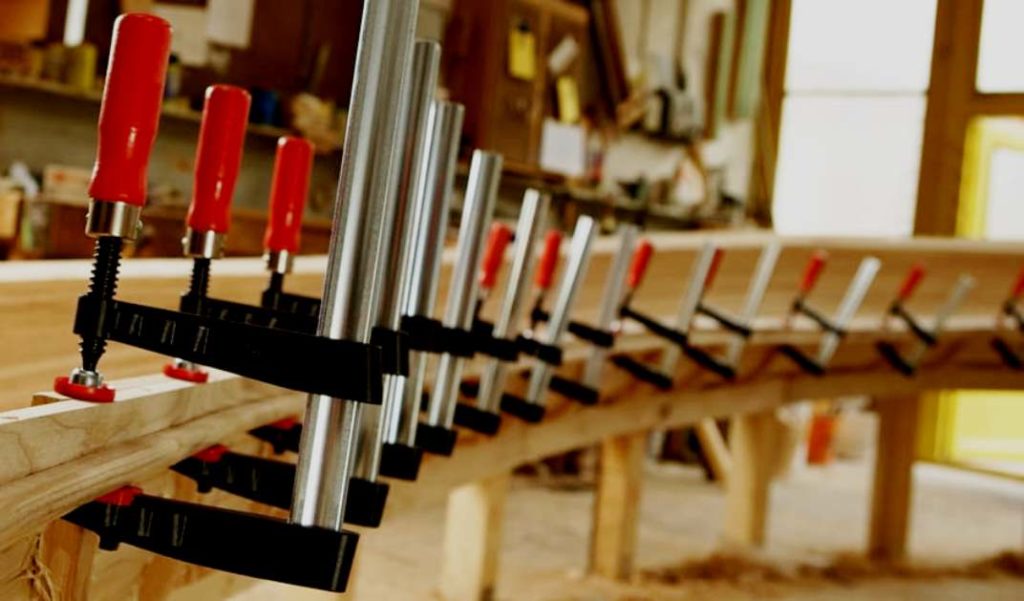

2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

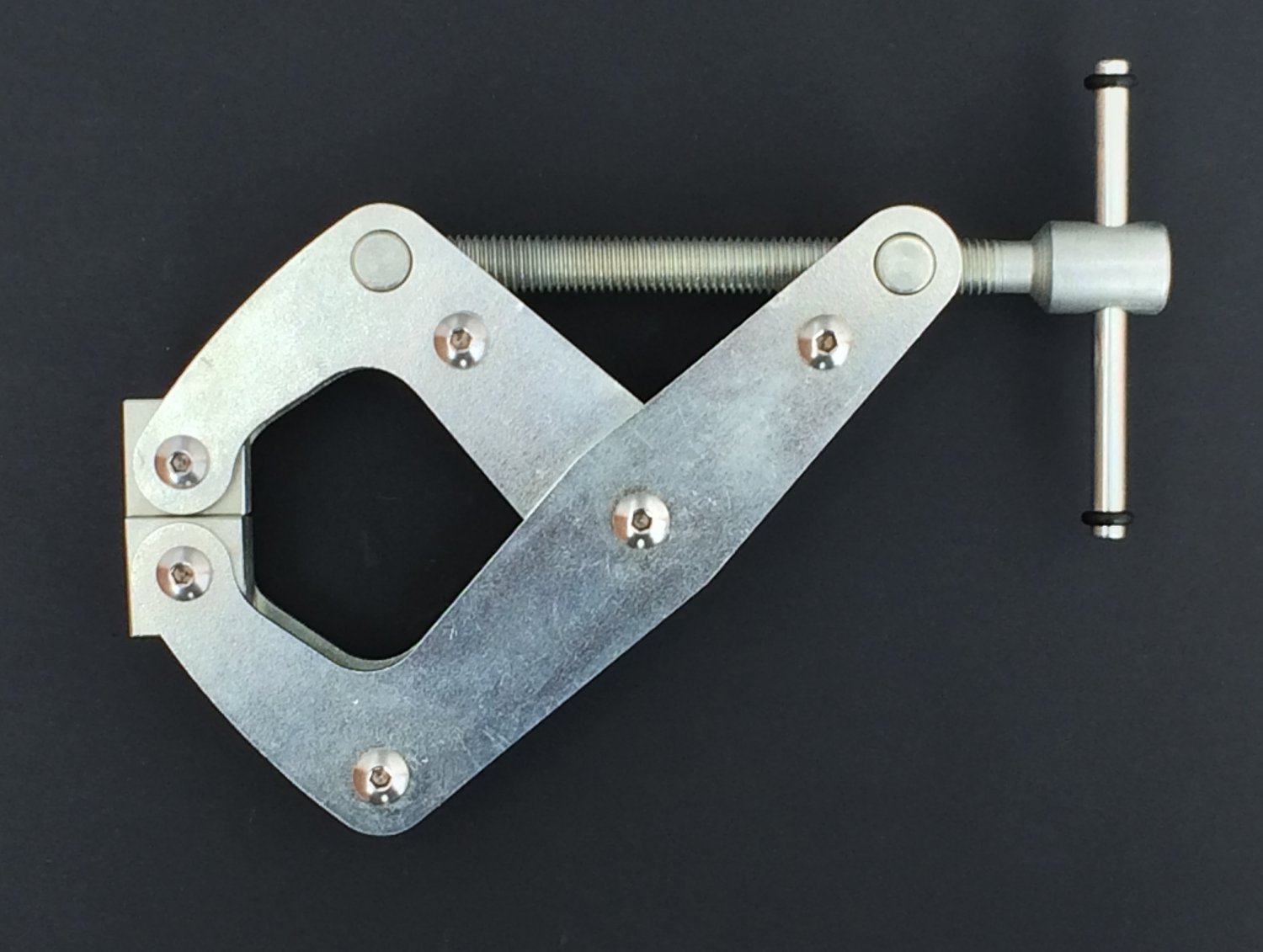

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Это интересно: Как клеить флизелиновые метровые обои: разбираемся развернуто

Устройство

После установки струбцины болт фиксируется винтом, который располагается на подвижной стороне зажима. Различают несколько типов лучевых зажимов, в зависимости от того, где они часто применяются: в домашних условиях, в гараже, в столярных мастерских и автосервисах.

Универсальные струбцины

1. G-образные струбцины оснащены винтовым зажимом, который обычно применяется для крепления тяжеловесных и крупногабаритных деталей.
2. F-образные зажимы менее устойчивы, чем G-образные. Главная особенность – широкий масштаб регулировок. С помощи данной модели детали прижимаются к неподвижной поверхности и могут фиксировать одновременно несколько конструкций.

Особенности закалки, отжига

Многие категории инструментальных сталей подвергаются закалке, отжигу для улучшения физических свойств материала. Для закалки инструмент нагревается в соляных ваннах — это позволяет распределить тепло равномерно по всей поверхности металла. Быстрорежущие металлы нагреваются ступенчато с помощью трех ванн:

• В первой ванне температура находится в пределах от 400 до 550 градусов. Металл сперва помещаются в эту ванну на срок не более 1 часа.
• После равномерного обогрева запчасти деталь переносят в другую соляную ванну, где температура будет на 200-300 градусов выше.
• После нагрева деталь вновь переносят в третью ванну, где температура составляет 1250-1300 градусов. В этой ванне проходит финальная закалка металла.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

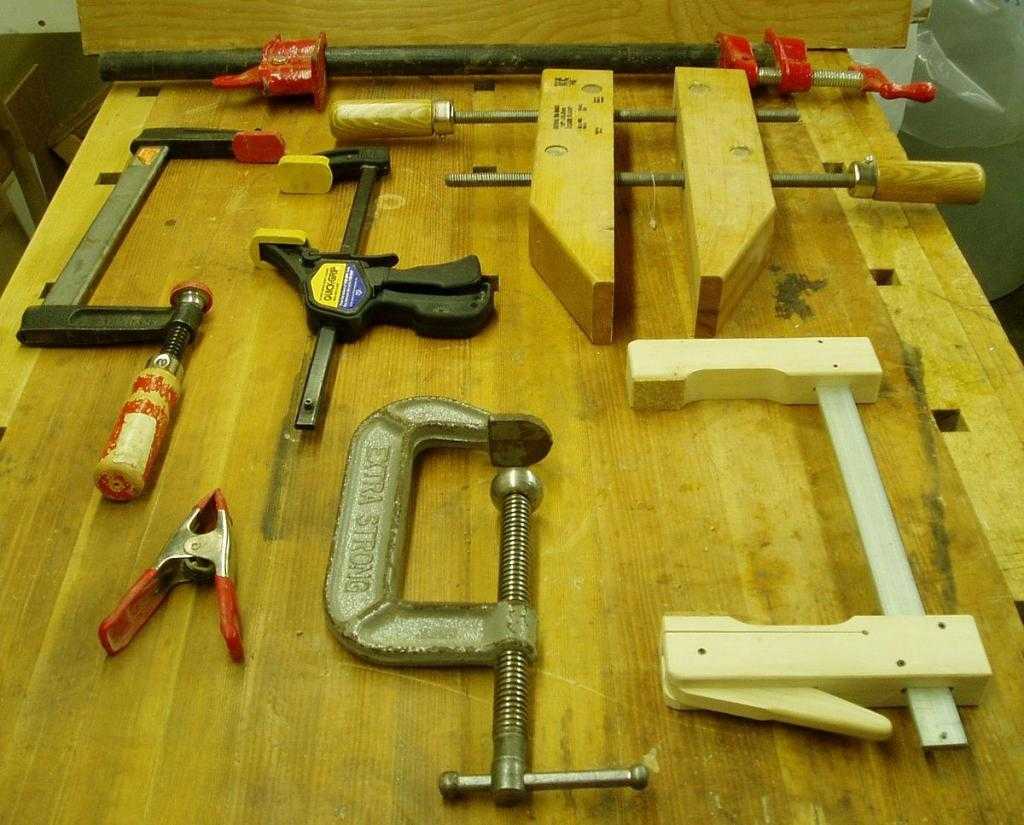

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.

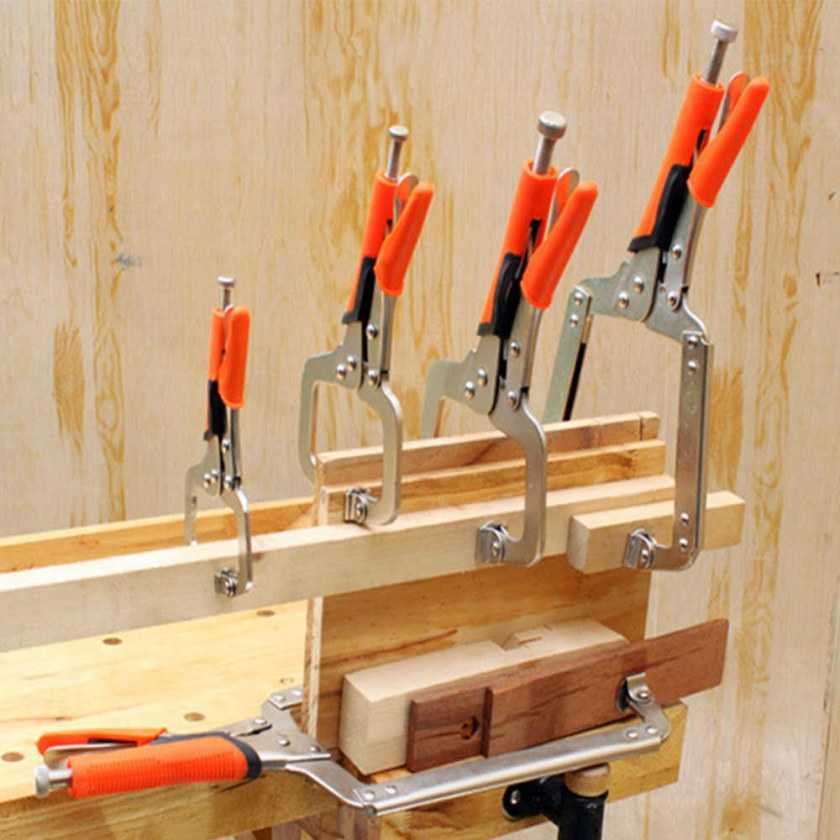

3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».

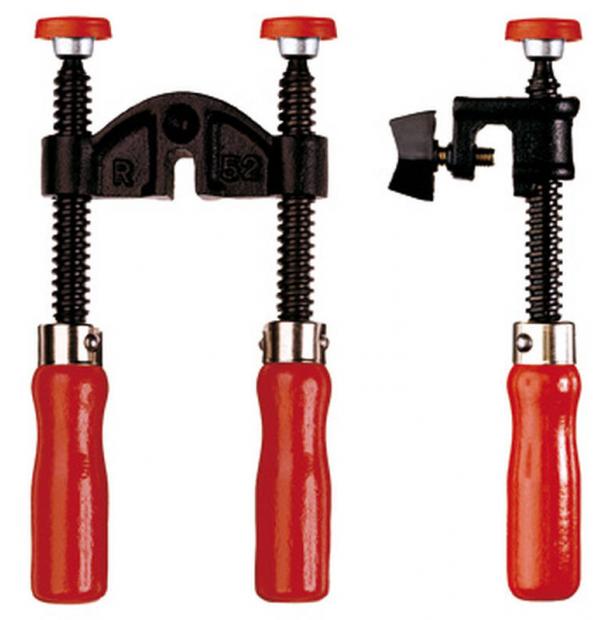

6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Производители струбцин

Одним из важных критериев выбора инструментов является репутация производителя. Мы отобрали бренды, продукции которых можно доверять:

• Gross – производитель, который входит в российский концерн «Мир Инструмента». Предлагает высокотехнологичную продукцию, сделанную на профессиональном уровне. В каталоге компании большой выбор столярного, слесарного, измерительного или другого инструмента.
• Зубр – компания, которая появилась только в 2005 году, но уже зарекомендовала себя благодаря качественным надежным товарам. Оборудованию бренда можно доверить самые сложные задачи.
• Kraftool – немецкий изготовитель профессионального строительного инструмента для различных задач. Изделия компании славятся эргономичностью, стильным дизайном, долговечностью.
• Fit или Finch Industrial Tools– канадская компания, занимается производством ручного и электрического инструмента для профессионального или домашнего использования. Родилась марка в 1996 году, сегодня она является одним из крупнейших игроков на мировом рынке.
• Stanley – бренд, известный с 1843 года. Американский производитель быстро получил признание благодаря высокому качеству продукции. Под этим логотипом продаютсянадежные ручные или электрические строительные устройства из прочных материалов, которые отличаются продуманной эргономикой, а также высокой производительностью.
• Кобальт – российская марка, делающая монтажно-слесарное оборудование. Компания следует трем основным принципам: надежность, эргономика, оптимальная цена.
• Matrix – немецкий производитель, ассортимент которого насчитывает более 3 000 наименований. Здесь можно найти все от крепежных элементов до слесарного оборудования или автомобильного инструмента.
• Sparta – производит принадлежности для ремонта дома или автомобиля. Они известны низкими ценами и востребованы среди экономных покупателей, которые нечасто прибегают к строительным работам.
• Santool – компания, реализующая ручной строительный инструмент с 2004 года. Главное преимущество ее товаров – разумное сочетание цены и качества. Продукция марки предназначена для использования в личных целях, но также востребована в небольших мастерских.
• Сибртех – бренд, который делает простой надежный недорогой инструмент. В названии соединено 2 слова – Сибирь и Технология. Лаконичный дизайн и отсутствие лишних наворотов – главные отличия товаров марки. Изделия Сибртех призваны помогать при ремонте дома или автомобиля.

Материал изготовления зажимов

Струбцины заводского производства изготавливаются из металла. В качестве сырья используется дюралюминий и различные сплавы на его основе. Такие приспособления изготовлены по стандарту, поэтому технические характеристики и общие размеры у них одинаковы.

Использование этого инструмента не требует больших усилий от пользователя. Работать с ним легко и быстро.

Изделия заводского производства стоят немало. Если требуется провести сварочные работы или осуществить сборку мебели, одним зажимом не обойтись. Покупка нескольких струбцин существенно ударит по бюджету, поэтому многие мастера предпочитают их изготавливать самостоятельно.

В классическом виде конструкция выглядит как простой и компактный мебельный зажим, который позволяет фиксировать составные конструкции под прямым углом.

Материал самодельных зажимов подбирается с учетом работ, которые предстоит выполнить. Струбцины, используемые для сборки мебели, обычно делаются из древесины. Для сварочных работ пригодны только металлические зажимы. Если же требуется разово провести какую-нибудь операцию, можно ограничиться изделиями из листовой фанеры.

Угловые мебельные струбцины применяются для сборки мебели. Это их главное, обобщающее назначение.

Для создания деревянных зажимов используется древесина:

• лиственницы;
• граба;
• бука;
• березы.

Она имеет высокие прочностные характеристики, обладает упругими свойствами и способностью восстанавливать первоначальную форму. Древесина этих пород гораздо тверже, чем материл, из которого выполнено большинство мебельных конструкций. Чтобы не повредить заготовки, желательно использовать защитные набойки. Они бывают деревянными, кожаными, войлочными. Допускается применение резины светлых тонов, чтобы на поверхности не оставалось цветного следа.

С помощью струбцины можно фиксировать практически любые детали, которые подходят под допустимые размеры инструмента.

Зажимы в виде рамок изготавливаются из металла. Для этого обычно используются профильные трубы или стальные уголки. Металлические детали предварительно нужно зачистить, чтобы на заготовках в процессе сборки не появлялись царапины. После этого изделие покрывается краской. Это необходимо для того, чтобы металл не повреждался коррозией и не оставлял следов ржавчины на поверхностях, с которыми соприкасается. После этого на раме закрепляются деревянные планки.

Инструмент, изготовленный в домашних условиях, может быть железным или деревянным.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Это интересно: Как клеить флизелиновые метровые обои: разбираемся развернуто

Как сделать своими руками?

Тиски считаются незаменимым столярным инструментом. Так как покупка новой струбцины обходится недешево, можно попробовать изготовить приспособление своими руками. Самодельные инструменты из трубы или металла стоит делать, используя чертежи.

Чтобы сделать струбцину в домашних условиях, потребуется приготовить болгарку, сварку и дрель. Помимо этого, мастеру будут нужны такие материалы:

• профильная трубка с габаритами 50х25;
• уголок 30х30;
• болты м16 и м8;
• удлиненная гайка м16;
• подшипник 202;
• железная полоска толщиной в 10 миллиметров;
• брус из дерева с габаритами 40х40.

Для начала потребуется отрезать метр трубы и приварить к ее окончанию гайку м16. При этом мастеру стоит подложить под трубку 10-миллиметровую полосу. После этого нужно закрутить болт и набить подшипник. К нижней части изделия приваривается уголок.

Следующим шагом будет изготовление упорной площади, которая должна свободно перемещаться по трубке. В последней стоит просверлить отверстие для монтажа болта м8. Через 5 сантиметров просверливают регулировочное отверстие. В брусе же нужно сделать отверстие для подшипника.

Из следующего видео узнаете, как сделать столярную струбцину своими руками.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Струбцина в виде прищепки

Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.

Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.

Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал. Далее склеиваете имеющиеся заготовки.

По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.

Заключение

В процессе выполнения ремонтных и строительных работ нередко требуется прочная фиксация рабочих элементов между собой или на плоскости. Для того, чтобы выполнить поставленные задачи, понадобится качественная струбцина. Конструкции бывают разные, поэтому в процессе выбора следует ориентироваться на область их применения и уровень сложности поставленных задач. Также изделия классифицируются по ширине захвата, форме, принципу функционирования, глубине хвата и скорости работы. Какие струбцины считаются лучшими? Перед тем, как выбрать приспособление, рекомендуем ознакомиться с приведенным выше рейтингом, который основан на отзывах покупателей и мнениях специалистов. Советуем отдать предпочтение продукции именитых и проверенных временем брендам, которые успели заслужить доверие со стороны покупателей.
