Леса рамного типа. Размеры и правила сборки

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

 «Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность  отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм,  приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня.  Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции. Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте

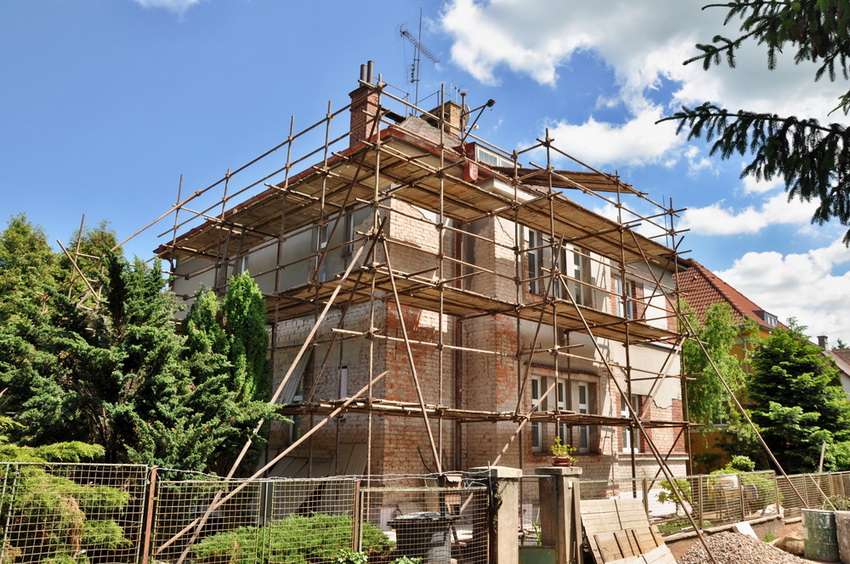

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Изготовление своими руками деревянных лесов

Существует три основных разновидности строительных лесов из досок и бруса, которые обычно изготовляют своими руками: приставные, армянские и обычные.

Какой бы вариант не выбрал человек, ему для работы потребуется:

  • Инструмент: молоток, рулетка, ножовка по дереву, угольник, карандаш.
  • Материал: гвозди или саморезы (в этом случае дополнительно понадобится шуруповерт), брус 10 на 10 сантиметров, обрезная доска с толщиной в 10 мм или чуть более, доска с толщиной в 50 мм и шириной в 10-15 сантиметров.

Остается определиться с выбором одного из вариантов деревянных лесов.

Приставные

Изготовляются опорные стойки, которые выглядят как буква «Г», из бруса. С помощью тонкой доски горизонтальная планка дополнительно фиксируется – в верхней части опорной стойки образовывается треугольник.

Стойки выставляются на расстоянии от одного до 2.5 метров между друг другом. Исходя из этих данных изготавливается необходимое количество.

Стойка прислоняется к стене здания и фиксируется с помощью откосины, которая одними концом упирается в прямой угол конструкции, другим в землю, под необходимым углом. Для откосин используется доска толщиной в 5 сантиметров. В непосредственной близости к концу откосины, который упирается в землю, вбивается колышек.

Завершает работы подготовка и размещение настила на деревянных лесах.

Армянские деревянные леса

Армянские леса отличаются от предыдущего варианта тем, что в них отсутствует вертикальная стойка. Фактически, необходимо изготавливать только треугольники, располагаемые непосредственно под настилами. Эти элементы имеют еще одно название – конверт лесов.

Учитывая отсутствие вертикальной стойки, треугольник требуется дополнительно укреплять: фиксирующие попарные доски крепятся не только возле окончаний его сторон, но и в непосредственной близости к самому углу.

Преимущество таких лесов – мобильность. Можно очень быстро менять высоту конструкции, просто изменяя угол опорной откосины или выбрав для опоры доску другого размера.

Опорная откосина устанавливается тем же способом, что и в варианте с приставными лесами. Последний этап – создание настила и укладка его на выставленные и зафиксированные треугольники. Расстояние между отдельными опорными элементами желательно делать не более одного метра.

Откосины между собой дополнительно скрепляют досками.

Обычные (классические) деревянные леса своими руками

Изначально собираются боковые стойки:

  • Берется два бруса одинакового размера.
  • Нарезаются доски по 80-100 сантиметров.
  • Досками скрепляются брусья на манер лестницы. Расстояние между «ступеньками» — около 30 сантиметров.
  • Снизу прибивается еще одна доска – именно на нее будет опираться вся конструкция. Она необходима, чтобы леса не вдавливало в грунт.

Как только две таких стойки будут подготовлены, они выставляются в нужном месте по уровню. Фиксируются друг с другом с помощью прибиваемых по диагонали досок, которые дополнительно скрепляются между собой посередине.

Секция готова. Остается установить настил и пользоваться.

Как сделать строительные леса из дерева своими руками видео

Самый простой настил для деревянных (и металлических) лесов собирается следующим образом:

  • Берутся доски с толщиной в 40-50 мм.
  • Укладываются рядом друг с другом, чтобы получился настил требуемой ширины.
  • Отпиливаются кусочки бруса, которым и скрепляются доски. Желательно поперечный брус установить в середине настила и по бокам.

Естественно, доски изначально подгоняются по размерам – они должны быть сантиметров на 30 длиннее, нежели секция лесов, а если секций в длину несколько, то желательно использовать общий настил.

Основные характеристики

От того, какой объем работ необходимо выполнить, зависит ширина и высота данной конструкции.


МаркаЛСПР 200-20ЛСПР 200-40ЛСПР-200-60ЛСПР 200-100
Допустимая нагрузка, кг/м2обычная — до 200, с усиленным ригелем — до 500
Высота установки лесов, мОт 2 до 20От 2 до 40От 2 до 60От 2 до 100
Высота яруса, м2
Длина яруса, м3 (2 на заказ)
Глубина яруса, м1
Допустимая нагрузка на настил в одной ячейке, кг600
Диаметр вертикальных несущих элементов, мм30х30х1,542х1,542х248х3

Один настил, сконструированный на лесах, может выдержать не более 200 килограммов, заказчик сам выбирает оптимальное количество настилов и лестничных пролетов. В случае, когда заказчик знает точно, какое количество ярусов ему нужно для работы, тогда он купит только необходимое число деталей. Если возникает необходимость увеличить габариты лесов, недостающие ригеля и щиты возможно просто докупить. Без настилов такие леса весят 3300 килограммов, если же брать в расчет и настилы в двухъярусной комплектации, тогда 5130 килограммов. Одна конструкция может вмещать до 19 ярусов, высота максимально 40 метров.

Рамные строительные леса ЛРСП-40 предусмотрены как собираемо-разбираемая конструкция. Эта конструкция универсальна и состоит из стандартных комплектующих. Она включает лестницы с рамами, рамы для прохождения, стяжки горизонтальные, ригель, крестовины диагональные, деревянные настилы, опоры по типу винтов, башмаки для опоры.

Выполнение конструкции из стали производится методом «труба в трубу», что является довольно простой комбинацией. Собранные леса необходимо закрепить регулируемыми кронштейнами на фасаде или внутри помещения. Это придаст лесам необходимую крепость и устойчивость, а также увеличится безопасность во время выполнения работ на них.

Кронштейны предлагаются двух типов: в виде трубы и металлическая полоса. У трубчатых есть хомут и крюк. Для того чтоб осуществить закрепление лесов, требуется одну сторону закрепить на стене, а другую – к рамной стойке. Теперь леса будут прочно и надежно стоять, прикрепленные к стене здания, в котором производится ремонт или реставрационные работы.

Во всех наборах ЛСРП-40 присутствует заземление и молниеприемник, что соответствует технике безопасности, ведь они придают сборной конструкции защищенность от электрических разрядов.

Выполнение подъема на леса выполняется только по лестницам, смонтированных наклонно. А вот монтирование самих лесов исполняется с вертикальными лестницами, которые находятся в рамах. Производные детали этой модели отличаются не только качеством, но и прочностью, надежностью, удобством и безопасностью, конечно, если соблюдены все требования.

Стартовые работы

Нулевой цикл предусматривает подготовку участка, в том числе установку временного ограждения и размещение предупреждающих о выполнении высотных работ информационных табличек, обустройство водоотводного дренажа, укладку под винтовые опоры деревянных подкладок толщиной от 50 мм, расположенных с трёхметровым интервалом.

Подверженные усадке переувлажнённые или песчаные грунтовые основания уплотняются щебневой отсыпкой с последующей ручной или механической утрамбовкой. В качестве альтернативы могут использоваться армированные бетонные плиты с минимум двухкратным запасом прочности.

При наличии на лесах предохранительной сетки установка ограждения несёт рекомендательный характер. Токоведущие провода крепятся на расстоянии от металлического каркаса 5 и более метров.

Превосходства использования этой модели

Главные особенности, которыми обладают строительные леса:

  • Удобная эксплуатация. Благодаря особенностям сборки рабочие фирмы смогут приложить максимальные усилия по выполнению заказа, ведь им не придется несколько раз выполнять сборку/разборку конструкции или перемещать ее на нужное место.
  • Прочность. Отличное сырье, послужившее основой для выполненных комплектующих и высокое качество сборки – гарант того, что данное приобретение сможет эксплуатироваться еще много лет.
  • Надежность. Приобретя эту модель, выполненную в соответствии со всеми ГОСТами и нормативами, вы получите уверенность, что сотрудники вашей фирмы находятся в безопасности.

Описание конструкционных элементов


Монтируются леса из рам путем наращивания на требуемую высоту. Есть рамы, оборудованные лестницами, откуда поднимаются рабочие, есть рамы, в которых отсутствуют лестницы. На каждом рамном блоке есть замки, оборудованные специальными фиксаторами, при помощи которых делается крепление связей по диагонали и вертикали в шахматном порядке с внешней стороны. Замки для фиксации работают по принципу флажка – при установке необходимого элемента на место происходит падение замка, за счет чего происходит надежная фиксация связей. Крепеж рам с внутренней стороны – к зданию – делается связями только в расположении горизонтально, также в шахматном порядке. Так как соединение между рамными элементами должно быть жестким, то для этого применяют болты или штыри в положении вертикально. Для того чтобы смонтировать ярус на самом верху возможно использование рам, имеющих ограду 1,45 м. При соединении лесов фермы жесткости монтируются при помощи рам, имеющих втулки в конструкции. На лесах каждый второй ряд оборудуется установкой ферм или ригелей, в количестве по 2 штуки поярусно (внешняя и внутренняя сторона). В двух последних ярусах ригели или фермы монтируются на всю длину лесов на каждом пролете.

Крепежное соединение лесов к фасадным стенам делается анкерными кронштейнами, регулировать которые можно по мере необходимости. Один вид такого кронштейна произведен из полосы стали, а второй вид – из трубы с наварным крюком и неповоротным хомутом. Крепежное соединение рамных лесов делается с одной стороны за счет анкерных элементов, встраиваемых в фасад, где производится ремонт, а другой стороной крепеж цепляется на рамные стойки. В качестве анкерных элементов используют специальные пробки и крюки, имеющие втулки.

Рамные пролеты, находящиеся в смежном состоянии, оборудуются щитами и настилами, выполненными из дерева или металла, имеющими люк, установка которых обязательно проводится над лестничным выходом. На последние ярусы обязательно производится укладка щитов, на последнем устанавливаются связи, как предохранительное ограждение в горизонтальном положении дополнительно.

Так как основой для строительных лесов является металл, то для того чтобы защитить рабочих от электрических разрядов молнии, обязательно должен быть произведен монтаж защиты от грозы – громоотвода.

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для заштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100 метров, максимальная нагрузка в стандартном варианте – до 250кг на кв.м., в облегченном варианте – до 200 кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и не поворотных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (не поворотными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания самозаклинивающими пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Нуждающиеся в ремонте и ликвидации элементы

Перед монтажом и демонтажем рамных лесов необходимо тщательно проверить части на дальнейшую пригодность. При обнаружении повреждений составляющую использовать нельзя.

Ни в коем случае нельзя применять в работе элементы:

  • с коррозией на местах швов (в районах соединения);
  • фанерные и алюминиевые настила, на которых видны трещины, места набухания, расслоения, убытков, сильные изгибы, заломы;
  • настила из стали с повреждениями обшивки, загнутыми прицепами;
  • подставки с повреждениями резьбы, согнутыми винтами, трудно закручивающимися гайками.

Составляющие с повреждениями следует заменить и сдать на проведение ремонтных работ. Но выпрямлять можно только те элементы, у которых не выступают искривления разрезов труб. Следует утилизировать такие части конструкции, как связи, рамы и подставки, их необходимо утилизировать.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Леса по способу соединения:

Металлические леса по способу соединения конструкционных элементов делятся на:

  1. штыревые — соединяются втулками и крюками.
  2. хомутовые — специальными строительными хомутами.
  3. клиновые — при помощи наконечников ригелей, оснащенных пазами и прорезями, которые надеваются на стоечные фланцы, закрепляясь клиньями, фиксирующими взаиморасположение конструкционных элементов.
  4. рамные – стыкуются по принципу «труба в трубу» при помощи патрубков, само же крепление связок осуществляется «флажковыми» замками.

Хомутовые строительные леса

Самыми функциональными считаются хомутовые леса, использующиеся для ремонта или отделки различных высоких зданий, которые имеют сложную конструкцию (идеально круглую форму, выступающие балконные секции) или же когда опорное основание, на которое ставится конструкция, немного наклонено под углом. Закрепление элементов осуществляется при помощи глухих и поворотных хомутов, что несказанно облегчает требования по изменению формы каркаса, подгоняя ее под изменчивые очертания рабочего здания.

К тому же, предоставляется возможность изменения шага строительных лесов вдоль фасада, высоты яруса, обхождения сложных выступающих строительных элементов здания, постановка лесов на разных уровнях и пр. Если в строительстве задействованы хомутовые леса, то очевидно, что само сооружение может быть до высоты 100 метров.

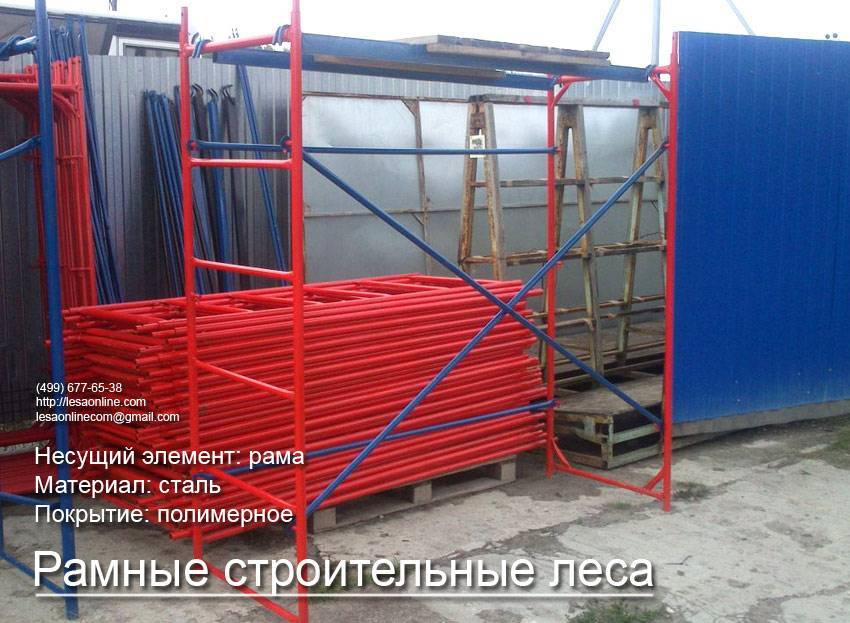

Рамные леса

Рамные леса являются еще одним видом вспомогательного оборудования, они могут соединяться посредством крепления диагональных и горизонтальных связок безрезьбовым методом. Все стяжки работают по принципу «флажковых» замков.

Особенно востребованы такие конструкции при работе с объектами повышенной конфигурационной сложности. Рамные леса выгодно отличаются от других видов тем, что у них практически нет сборных деталей в комплекте, они сами по себе являются быстро собирающимися и легко демонтируемыми, а это заметно экономит время. Но, максимально допустимая высота работ по строительству с использованием рамных конструкций не должна превышать 60 метров.

Клиновые строительные леса

Леса клинового типа – это жесткая каркасная конструкция, которая тоже быстро монтируется и демонтируется, а схемы каркаса, по которым производится монтаж, легко изменить. Клиновые крепления лесов достаточно универсальные, а при повышенных нагрузках они весьма надежны и устойчивы. Максимальная высота клиновых лесов находится в пределах 2-100 метров.

К лесам относят также различного вида подмостки или как их еще называют, помосты, которые необходимы при проведении монтажных, реставрационных, ремонтных, малярных и других видов работ на относительно небольшой высоте. Если брать в расчет конструкцию, то подмостки в этом очень схожи с вышками-турами, но более меньшего размера. Они могут быть не только переставными, но и на колесиках, что обеспечивает их мобильность и практичность.

Виды строительных лесов

— рамными;

— хомутово-клиновыми;

— модульными;

— вышки-туры и др.

При выборе той или иной конструкции необходимо учитывать конфигурацию фасада, его выступающие части (балконы, колонны, эркеры, козырьки и др.), время установки, стоимость, эксплуатационные нагрузки и срок эксплуатации.

Рамные леса нужны для отделки и ремонта фасадов, зданий, каменной кладки. Они могут использоваться на объектах, высота которых составляет максимум 100 м. Их конструкция представляет собой раму, которая укрепляется диагональными и горизонтальными связями специальным флажковым креплением. Рамные изделия легко устанавливаются и способны выдержать нагрузку 350 кг/м2.

С помощью хомутово-клиновых лесов выполняются строительные, ремонтные и реставрационные работы внутри и снаружи зданий. В зависимости от желания заказчика они могут обладать любой конфигурацией. Их конструкция – это пространственная система, в состав которой входят стойки-лестницы, опорные фермы, диагональные и горизонтальные связи, держатели настила, клиновые замки, домкраты и др.

Модульные леса могут собираться в совершенно разные конструкции: сцены для выступлений, передвижные платформы. Благодаря ним можно идеально скопировать сферическую и цилиндрическую формы (для башен, мостов, котлов, резервуаров). Максимальная высота конструкции составляет 100 м, при этом она крепится к стенам захватами и хомутами.

Вышка-тура представляет собой металлоконструкцию, в состав которой входит разное количество секций, что зависит от ее высоты. В состав одной секции входят рамы, скрепленные друг с другом по принципу «труба в трубу». Готовые элементы соединяются при помощи диагональных и гантельных связей, которые крепятся флажковыми замками.

По материалу леса можно разделить на: металлические и деревянные. Металлические конструкции отличаются удобством и долговечностью, удобством сборки и разборки. Еще одно достоинство заключается в хранении, ведь они легко и компактно складываются. При долгом хранении сохранность металла следует обеспечить укладкой непромокаемой подстилки под каждую связку. Деревянные леса могут использоваться только один раз, так как при демонтаже они повреждаются.

Наиболее важные правила установки рамных лесов

Порядок выравнивания конструкции

Установка должна начинаться с наиболее высокой точки при опущенных гайках регулирующихся подставок. Используя гайки, можно равнять уровни рамы. Если под лесами грунт, то под подставки необходимо подложить подкладки из дерева. На деревянных брусках должно стоять не меньше двух винтовых подставок (меньшее количество может привести к несчастному случаю).

Боковое выравнивание

Настила обеспечиваются отдельными поручнями и деревянными досками. Поручни крепятся к кассетам рам и блокируются клиньями. По сторонам поручни закрепляются посредством перильных хомутов. Доски по бортам устанавливаются на рамных закрепах. Длина досок должна быть на 0,2-0,4 метра больше, чем длина того поля, на котором они крепятся.

Леса с лицевой стороны

Обеспечение появляется при установке фронтального поручня. Фронтальные поручни устанавливаются ровным счетом наоборот, если сравнивать с монтажом к вертикальным рамам. Верхняя их часть должна находится на уровне 100 сантиметров от настила.

Увеличение жесткости

Верхняя часть вертикальной связи вкладывается в отверстие узловой пластины, нижняя — прикрепляется к раме вращающимся хомутом. По необходимости, на ярусах переводится вертикализация рам.

Высший уровень лесов

Для обеспечения монтируется фронтальная рама (в стороне лица конструкции) и стойки поручня по всей длине. Стойки гарантируют невозможность выпадения настил.

Основные виды анкеров. Анкеровка рамных лесов

Рамные леса анкеруются с помощью специализированных соединителей и крепятся соединениями трубчатого типа на уровне не выше настила к фасаду здания.

Данные соединители оснащаются крюками для зацепления лесов к стенам или какому-либо элементу здания. Анкерные соединители проходят через уши болтов центром крюка (около 5 сантиметров по верху соединительной трубы). Установка уха болта по горизонтали дает возможность сдать горизонтальные силы на здание.

Осуществление перехода в рамных лесах

Для того чтобы обеспечить максимально удобное передвижение внутри конструкции, настила создаются с лестницами и крышками. Большее удобство гарантируют лестничные клетки.

Охрана при работе на верхнем уровне

Осуществлять работу на верхнем ярусе можно только при установленных стойках защитной сетки и самой сетки. Если монтирована данная система, возможно сэкономить время на крепеже деревянных досок.

Вариант соединения рамных лесов

Если необходимо соединить поля лесов, скрепляются между собой внешние рамные трубы. Делается это при помощи хомутов. Трубы, которые будут соединены, становятся обеспечивающим поручнем для обоих полей. Оставшееся пространство перекрывается посредством накладывания новых настил или же досок, утяжеляя их на случай сильного ветра.

Проходы под лесами

При необходимости создания перехода строителей под рамными лесами монтируются переходные рамы. Они соединяются посредством горизонтальных связей. Соединение запрещено проводить над гайками стальных подставок. Наибольшая высота рамных лесов, которые возводятся с переходными рамами, — 34 метра.

Въезд под возведенными лесами (въезд в ворота)

Как изготавливаться проезд над лесами? Для этого понадобятся решетчатые фермы из стали, которые будут монтироваться с внешней стороны хомутами. Если переезд шире 3 метров, то необходима 66-сантиметровая выравнивающая рама.

Увеличение ширины лесов

С целью увеличения ширины основной рабочей поверхности с обеих сторон крепятся кронштейны. Для этого используются кронштейны шириной как 36, так и 73 сантиметра.

Создание защитной крыши

Защитная крыша создается из стальных кронштейнов шириной в 73 сантиметра, созданных с рамой, и крышечных кронштейнов (из настил). Каждая из рам, поддерживающих крышу, обязательно должна быть прикреплена к фасаду ремонтируемого здания.

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Виды строительных трубчатых лесов

Для выбора нужной конструкции строительных лесов выполненных из труб ниже опубликованы данные по каждому виду с фотографиями.

Хомутовые

Отличительная особенность, наличие в комплекте деталей хомутовых соединений, с помощью которого и крепятся трубчатые элементы лесов.

Фото лесов хомутовых

Фото хомутового крепления

Штыревые

Штыревые конструкции относятся к строительным безболтовым лесам изготавливаемых из труб одинакового диаметра. Штыревые леса могут выдерживать очень большие нагрузки.

Фото штыревого крепления

Клиновые

Леса клиновые не находят широкого применения из-за сложности изготовления клинового фиксатора и фланцевого узла на стойках-трубах. Однако безболтовое соединение позволяет очень быстро производить сборку и демонтаж собранной конструкции.

Фото клинового захвата

Рамные

Стойки лесов собираются не из труб-стоек, а из отдельных прямоугольных конструкций, называемых рамами, которые крепятся связями с использованием флажковых замков в безболтовом варианте.

Фото рамных лесов

Фото флажкового замка

Подвесные

Трубчатые подвесные леса являются разновидностью рамных, монтируемых не на земле, а на отдельные кронштейны предварительно установленные на стену здания.

Фото лесов подвесных

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
