Стол для ручной дисковой пилы

Некоторые особенности и характеристики самого инструмента

Чтобы иметь представление о важности дополнительного устройства (самого стола), необходимо представлять характеристики самого инструмента, чтобы стол был сделан не абы как, а надежно. От этого зависит не только качество работы, но и безопасность самого человека

Схема устройства ручной дисковой пилы.

Дисковая пила — такое устройство, предназначенное для работ по распилке натуральной древесины и ее искусственных аналогов. Таким инструментом удобно работать абсолютно в любом направлении. Во многом безопасность работы с пилой зависит от точности направляющих приспособлений и от того, насколько надежно ограничен режущий орган.

Для того чтобы процесс распилки был удобен и физически не перегруженным, очень важно чтобы инструмент был правильно отбалансирован. Этот момент можно проверить и при выключенном аппарате

Современные технологии обеспечили дисковые пилы «мозгами», то есть электроникой. Такое управление позволяет выбирать скорость работы, а при старте давать более плавный ход. А в случае когда пила начинает испытывать нагрузку, система автоматически добавляет мощность.

Следует учитывать, что мощность двигателя пилы прямо пропорциональна диаметру диска, так как от этого зависит параметр вращающего момента. Таким образом, удается преодолеть сопротивление пиления, которое возникает из-за того, что рычаг силы сопротивления материала удлиняется. Поэтому чтобы пила работала лучше, необходимо при относительно небольшом диаметре диска, брать аппарат с хорошей мощностью.

Виды дисков для ручной дисковой пилы.

Эксплуатация такой техники подразумевает производство большого количества опилок. Вследствие чего пол приобретает скользящую поверхность, а воздух насыщается пылью, из-за чего становится трудно дышать. Также пачкается и одежда. Чтобы избежать этих неприятностей, необходимо чтобы пила имела патрубок для пылеудаления. Обычно он располагается на верхней направляющей и действует таким образом, что все стружки и опилки улетают в сторону. Как альтернативу можно использовать для этой цели и пылесос, шланг которого подсоединяется к патрубку.

Чтобы была возможность двигать полотно под наклон (до 45°), необходимо ослаблять зажимы на корпусе. Для вариации угла, ориентировку берут на специальную шкалу. Для того чтобы увидеть этот показатель точно, необходимо сделать пробный пропил. Наклон будет влиять на глубину пропила.

Некоторые особенности и характеристики самого инструмента

Чтобы иметь представление о важности дополнительного устройства (самого стола), необходимо представлять характеристики самого инструмента, чтобы стол был сделан не абы как, а надежно. От этого зависит не только качество работы, но и безопасность самого человека

Схема устройства ручной дисковой пилы.

Дисковая пила – такое устройство, предназначенное для работ по распилке натуральной древесины и ее искусственных аналогов. Таким инструментом удобно работать абсолютно в любом направлении. Во многом безопасность работы с пилой зависит от точности направляющих приспособлений и от того, насколько надежно ограничен режущий орган.

Для того чтобы процесс распилки был удобен и физически не перегруженным, очень важно чтобы инструмент был правильно отбалансирован. Этот момент можно проверить и при выключенном аппарате

Современные технологии обеспечили дисковые пилы «мозгами», то есть электроникой. Такое управление позволяет выбирать скорость работы, а при старте давать более плавный ход. А в случае когда пила начинает испытывать нагрузку, система автоматически добавляет мощность.

Следует учитывать, что мощность двигателя пилы прямо пропорциональна диаметру диска, так как от этого зависит параметр вращающего момента. Таким образом, удается преодолеть сопротивление пиления, которое возникает из-за того, что рычаг силы сопротивления материала удлиняется. Поэтому чтобы пила работала лучше, необходимо при относительно небольшом диаметре диска, брать аппарат с хорошей мощностью.

Виды дисков для ручной дисковой пилы.

Эксплуатация такой техники подразумевает производство большого количества опилок. Вследствие чего пол приобретает скользящую поверхность, а воздух насыщается пылью, из-за чего становится трудно дышать. Также пачкается и одежда. Чтобы избежать этих неприятностей, необходимо чтобы пила имела патрубок для пылеудаления. Обычно он располагается на верхней направляющей и действует таким образом, что все стружки и опилки улетают в сторону. Как альтернативу можно использовать для этой цели и пылесос, шланг которого подсоединяется к патрубку.

Чтобы была возможность двигать полотно под наклон (до 45°), необходимо ослаблять зажимы на корпусе. Для вариации угла, ориентировку берут на специальную шкалу. Для того чтобы увидеть этот показатель точно, необходимо сделать пробный пропил. Наклон будет влиять на глубину пропила.

Стол для ручной циркулярной пилы своими руками

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Interskol, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

Нам понадобится:

• фанера толщиной 15–20 мм;
• брус 5050 мм;
• доски, примерно 50100 мм;
• выключатель;
• розетка;
• саморезы;
• лак;
• клей ПВА;
• ролики;
• металлические уголки.

Ручная циркулярная пила с креплением к столу может стать отличным подспорьем для тех, кто любит работать с древесиной. Если пиломатериал вам приходится раскраивать довольно часто, то стоит потратить один день на изготовление такой конструкции, которая прослужит долго и позволит повысить производительность труда.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

• Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
• Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Безопасность при использовании

Имейте в виду, работа с циркуляционной пилой — дело опасное. Чтобы не травмироваться во время рабочего процесса, необходимо постоянно следить за положением пильного стола, его крепостью и устойчивостью.

Каждый раз, прежде чем включить оборудование, проверьте насколько крепко оно закреплено на своем месте.

Внимание: держать материал распила руками во время работающей пилы строго запрещено. В противном случае можно повредить пальцы.. Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках.

Совет: в мастерской вам также могут пригодиться фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

• влагостойкая фанера;
• листовой материал, подходящий для изготовления корпуса;
• элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

1. Распиливание всех деталей на части с нужными размерами.
2. Разметка участков крепления пилы и ножек на столешнице.
3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
4. Установка столешницы.
5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерами

Разметка участков крепления пилы и ножек на столешнице

Изготовление корпуса

Установка столешницы и вырезание отверстия

Подготовка к установке пилы

Последний этап изготовления распилочного стола своими руками — установка упоров. Стандартная деталь большинства циркулярных станков — направляющая для продольного реза. Традиционно упор изготавливают из алюминиевого карниза или деревянного бруска. Размер его выбирают так, чтобы деталь проходила по всему столу — параллельно пиле и от края до края.

Часто используются на распилочных столах и поперечные упоры. С их помощью выполняют резку деталей под углом 90 градусов и торцевание досок. Для изготовления упора следует выполнить такие действия:

1. Подготовить обыкновенный фанерный лист толщиной 1 см.
2. Закрепить на нем брусок высотой не ниже 2 см.
3. С нижней стороны основания закрепить вторую рейку, перпендикулярную первой.
4. Отрезать лишнюю часть основания.

Возможно, внешне такой стол выглядит не так привлекательно, как фабричный. Однако с технической точки зрения ничем ему не уступает, поэтому даже начинающий плотник может смело браться за его изготовление.

Подготовить детали для продольного упора

Собрать кронштейны для крепления

Установить планку на стол

Скрепить части для поперечного пиления

Прикрепить поперечные упоры с помощью струбцин

Поперечный упор готов

Как правильно работать пилой под углом

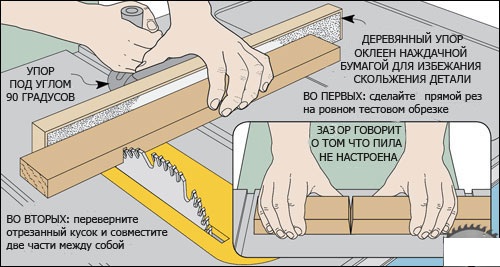

Схема проверки работоспособности дисковой пилы.

Дисковая пила является очень опасным инструментом. Поэтому каждый производитель оснащает свои изделия кнопкой-предохранителем, которая чаще всего располагается на боковой стороне рукоятки. Без ее нажатия, пила не заработает.

Так как распил производится нижней частью пилы, то она остается открытой, и только слегка прикрывается подвижным ограждением, в то время как верхняя защищена стационарным кожухом. Во время работы с материалом, нажимая на полотно, ограждение раздвигается от нажима, открывая сам диск. Отпуская нажим, все возвращается на свои места

Очень важно, чтобы подвижная часть работала без заеданий, иначе работа с таким аппаратом будет затруднительна

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы.
После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т

д. ).
Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

• созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

1. направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Заключение и подведение итогов

По окончании сборки стола, необходимо отшлифовать все заусеницы на дереве. Во-первых, это придаст законченный вид изделию, а во-вторых, не будет риска зацепиться одеждой за стол или просто загнать занозу себе в палец.

Конечно, если есть возможность, то такой стол можно соорудить и из металлических пластин. Он прослужит намного дольше.

https://youtube.com/watch?v=qupqWuszHfs

Ручная дисковая пила очень удобный инструмент в домашнем обиходе, но вот в комплекте со столом ее функциональный ряд значительно расширится. И ведь главное, что стоит отметить, при наличии стола под дисковую пилу во время работ на нем затраты физической силы значительно меньше, значит работы можно выполнить больше и при этом не слишком устав.
