Когда нужно регулировать карбюратор Штиль 180
Для начала стоит определиться, зачем вообще может понадобится регулировать и ремонтировать карбюратор stihl ms 180. Итак, делать это необходимо в следующих случаях:
- если бензопила не держит холостые обороты;
- ремонт может потребоваться, если пила не запускается;
- наблюдается потеря мощности;
- повышенный расход топлива;
- бензопила не развивает максимальные обороты.
- глохнет при наборе оборотов.
Этот перечень можно продолжать долго, но основные причины мы определили. Прежде чем приступить к регулировке, необходимо знать из каких основных частей состоит карбюратор на бензопиле штиль 180, и кто его производит.
Устройство и принцип работы карбюратор Штиль 180
Перед тем как приступить к регулировке карбюратора на бензопиле изучить его устройство. Карбюратор выполняет функцию по смешиванию топливной смеси (бензина) с воздухом в точно дозированных пропорциях и подачи полученной смеси в двигатель
Во время настройки карбюратора важно соблюсти это требование. Не соблюдение его, может привести к остановке работы бензопилы, перерасходе бензиновой смеси, выходом двигателя из строя
Устройство карбюратора Штиль 180
К основным компонентам карбюратора относятся:
- Топливный насос
- Распределительная камера
- Форсунка
- Диффузор
- Игольчатый клапан
- Дроссельная заслонка
- Воздушная заслонка
- Регулировочный винт частоты вращения на холостом ходу
Проверка топливной системы
Принципиально: не проводите «продувку» мотора со включенным зажиганием и поблизости открытого огня.
- Выкрутить свечу;
- Перевернуть бензопилу Stihl 180 днищем ввысь и слить избыточное горючее;
- В перевернутом состоянии потянуть пару раз стартер бензопилы (таким макаром под воздействием компрессии из цилиндра удалится избыточное горючее);
- Установить свечу и колпачок высоковольтного провода к месту;
- Рычаг управления движком установить в положение жаркого старта;
- Пару раз потянуть стартер и запустить движок.
Если с бензопилой Stihl что остается сделать нашему клиенту в порядке и просто был нарушен метод пуска на прохладную, то после «продувки» он должен завестись. Иначе неисправность необходимо находить в карбюраторе.
Неисправности зажигания
Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.
Признаки неисправности зажигания:
- Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
- Заметно упала мощность бензопилы;
- При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
- Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
- Значительно увеличился расход топлива;
Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.
Определение локализации неисправности:
Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.
- Выкрутите свечу, наденьте на нее кабель зажигания;
- При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
- Резко потяните на себя ручку стартера и убедитесь в наличии искры;
Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:
Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;
Для проверки исправности электропроводки лучше всего использовать тестер.
Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.
Диагностика неисправности мультиметром
Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.
Пошаговая диагностика зажигания мультиметром:
- Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
- Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
- Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
- Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
- Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;
Видео обзор определение неисправности с помощью мультиметра
Регулировка зажигания
Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).
Пошаговая регулировка зажигания бензопилы:
- Диагностируем неисправность;
- Демонтируем защитную крышку;
- Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
- Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
Определяем на маховике участок с магнитом;
- Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
- Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
- Устанавливаем защитную крышку и проверяем наличие искры на свече;
- Ввинчиваем свечу, заводим бензопилу;
Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу
Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу
Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу
Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом
Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Метод проверки на отсутствие подачи горючего
У этого типа неисправности, так же как и у других, имеется собственный соответствующий признак. Заключается он в таком, что рабочая свеча зажигания, на занят есть искра, будет полностью сухая. Проверить подозрения на отсутствие подачи горючего, можно используя последующий метод.
Основной элемент топливного насоса, это особая мембрана, которая двигается в корпусе насоса. При ее разрыве, подача горючего в карбюратор и движок бензопилы Штиль 180 прекращается. Проверить целостность мембраны есть вариант зрительно при снятой крышке топливного насоса, при наличии изъянов (разрывы, трещинкы) её можно сменять, использовав ремонтный набор для карбюратора.
Если у Вас не заводится бензопила Штиль 180, а прочитав материал тяжело осознать, что и как необходимо делать, чтоб отыскать и убрать неисправность, не имеет смысла сходу кидать что остается сделать нашему клиенту и писать в поисковике: не заводится бензопила Штиль 180 предпосылки видео. Чуток ниже Имеются видеоинструкцию, где мастер сервисного центра тщательно ведает о дефектах, которые не позволяют запустить бензопилу Штиль 180, также разъясняет, почему пила не заводится на жаркую.
Ремонт бензопилы Штиль при неисправности системы подачи топлива
- выкрутить свечу;
- набрать в шприц 1–2 мл топлива и залить его в свечное отверстие;
- установить свечу на место и надеть на нее колпачок высоковольтного провода;
- установить рычаг управления в положение горячего пуска;
- несколько раз дернуть за ручку стартера.
Если эти действия помогли запустить двигатель бензопилы Штиль, но он почти сразу же заглох, значит, проблема действительно заключалась в отсутствии подачи топлива. Чтобы ее устранить, необходимо проверить топливную систему.
Если импульсный канал засоряется, снижается качество подачи топлива либо оно совсем не поступает. Чтобы получить доступ к патрубку, нужно снять корпус воздушного фильтра и карбюратор. После этого с помощью металлической проволоки проверяют или прочищают канал.
Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180
Конструкция бензопилы Штиль 180 содержит множество резиновых деталей. Все они требуют систематической проверки на предмет трещин и других дефектов. При их наличии детали заменяют на новые.
Еще одной причиной отсутствия импульса может стать разгерметизация картера двигателя бензопилы Штиль. В этом случае снижается или полностью прекращается подача воздуха к насосу.
Герметичность проверяют с помощью вакуумметра. При его отсутствии на помощь придет медицинский шприц. Операция проводится на двигателе со снятым карбюратором. В шприц набирают немного моторного масла и вливают его в импульсный канал, а затем тянут ручку стартера.
В корпусе насоса расположена мембрана, которая в процессе движения обеспечивает подачу топлива в карбюратор и двигатель. Если бензопила Stihl MS 180 не заводится, возможно, произошел разрыв мембраны. Проверить ее целостность можно, если снять крышку насоса. Если в процессе осмотра были обнаружены какие-либо дефекты, мембрану меняют.
Ремонт бензопилы Штиль 180
Кому можно ремонтировать карбюраторы
Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.
Бытует мнение, что самостоятельно внутрь бензопилы лучше не лезть. Для тех, кто привык работать молотком и кувалдой, возможно это так. В остальном исправить любую проблему с его работой может любой мало-мальский аккуратный человек, у которого не трясутся руки. В общем, это работа, доступная любому.
Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить. Новый оригинальный стоит, конечно, дороговато. Цена за аналог производства Китай — 700-800 рублей, купить можно в известном всем магазине или у российских диллеров. В общем, терять нечего — лезем в карбюратор!
Ремонт системы подачи масла
При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:
- Засор масляного фильтра или масленой системы;
- Отсутствие резьбы на червячной передаче маслонасоса;
- Засор или неисправность самого насоса;
- Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).
Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.
Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.
Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.
В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.
Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.
На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.
Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.
После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.
Зажигание бензопилы
Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.
Пусковый механизм бензопилы
Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.
Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.
Какой карбюратор установлен на бензопиле Штиль 180
Карбюратор установленный на бензопиле Штиль 180
На бензопиле Штиль 180 по словам сайта prokarbyrator.ru установлен японский карбюратор мембранного типа фирмы Zama. И хотя собираются они в Китае, фирма Zama принадлежит компании Stihl.
На рынке существуют китайские аналоги, которые заметно дешевле оригинальных. Ниже цена, ниже качество. Хоть и на корпусе карбюратор стоит штамп «Сделано в Китае», контроль качества компании гарантирует высокую надежность и предлагает дополнительную гарантию на свою продукцию.
У оригинальных карбюраторов на корпусе расположен фирменный логотип компании.
Как отрегулировать?
Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.
Регулировка зажигания необходима, если:
- вы хотите продлить срок службы пилы — в профилактических целях;
- бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
- мотор работает с перебоями;
- мощность инструмента снизилась.

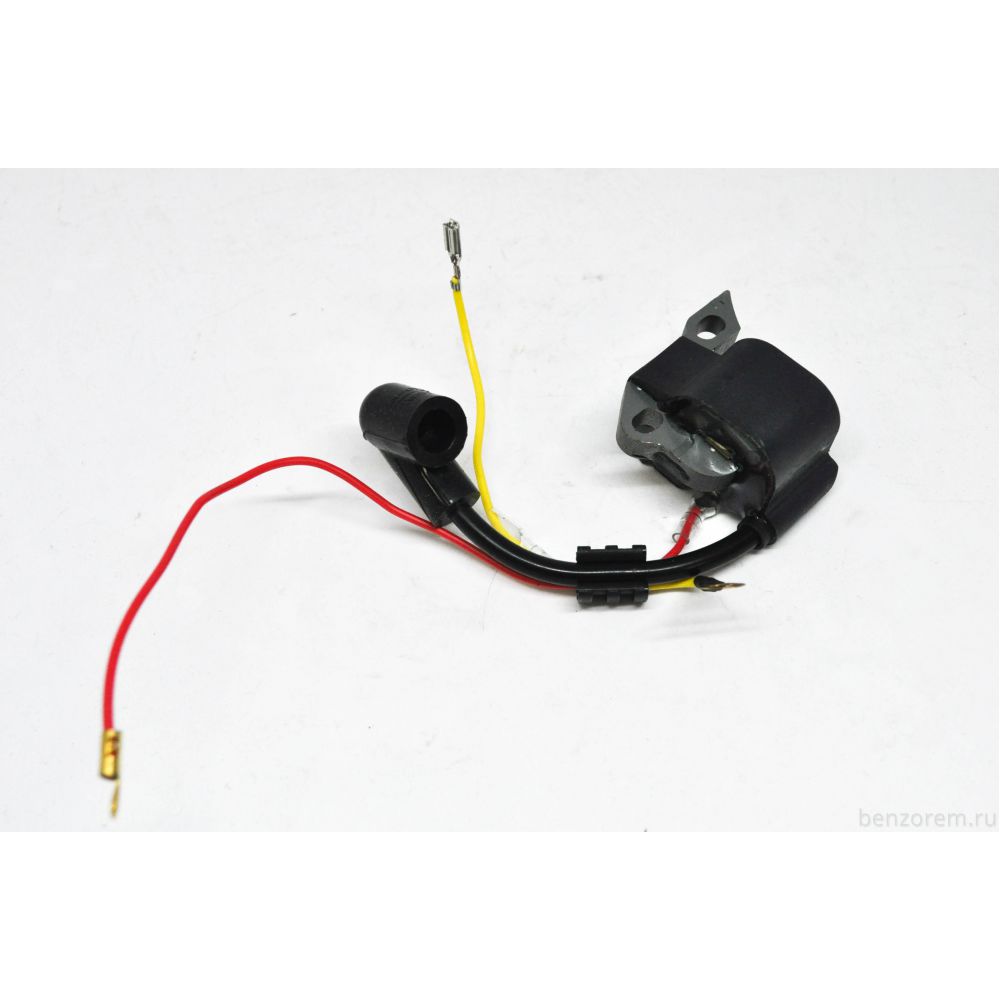

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.
Алгоритм выставления зазора
Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.
У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.
Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.
Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:
- Снимем защитную крышку;
- Снимем модуль с насвечником и высоковольтным проводом;
- Откручиваем болты зажигания для ослабления;
- Подведем магниты, расположенные на маховике к катушке;
- Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
- Закрутим болты и вынем полоску пластика;
- Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.
Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.
Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.
Достоинства и недостатки
Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.
У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.
Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.
Проверка системы зажигания
Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.
Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения
Свечу зажигания выкручивают для проверки ее состояния
Ее внешний вид говорит о многом:
- Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
- Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
- Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.
Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить
Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя
Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.
Неполадки топливной системы
Первым этапом диагностики системы подачи топлива является проверка уровня топливной смеси в бачке.
Основные узлы топливной системы бензопилы 180 штиль
Даже если владелец уверен в наличии бензина, это позволяет исключить создавшийся вакуум в результате засора перепускного клапана. Он предназначен для оптимизации давления в емкости при расходе топлива. Для удобства очистки сапуна бензопилы используют обычную швейную иглу средних размеров.
При осмотре топливной системы стоит обратить внимание на целостность патрубков, герметичность которых может быть нарушена механическими повреждениями или длительной эксплуатацией агрегата. Иногда причиной вытекания смеси и, как следствие, не корректная работа двигателя, заключает в износе резиновых прокладок и праймера (кнопка подсоса)
В данном случае для ремонта бензопилы штиль 180 своими руками требуется приобрести рем-комплект уплотнителей и произвести их замену.
1. Не вращается цепь. Соскакивает цепь.
Причина – износ ведущей звездочки.
Следует отметить, что процесс замены звездочки на данных пилах очень простой. Необходимо открутить две гайки (п.36) крепления крышки (п.34) и снять её, шину и цепь.
Далее снимаем стопорное кольцо (п.25) и шайбу (п.24).
Демонтируем старую звездочку (п.21), устанавливаем новую. Осматриваем подшипник звездочки (п.23), при его износе меняем на новый. Если он в хорошем состоянии – смазываем и устанавливаем на место.
Существуют два вида ведущих звездочек на Stihl MS 180 – цельная и разборная. По нашему опыту лучше использовать оригинальную заводскую цельную звездочку.
Неполадки механизма запуска и зажигания
Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.
Общий вид зажигания бензопилы 180
Стартер бензопилы Штиль 180 в сборе
Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.
Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.
После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.
