Старая ручная дрель — что можно из нее сделать своими руками

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

Шуруповерт с аккумулятором;
Диск для полировки кузова;
Два канцелярских лезвия;
Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Создание токарного станка

Самостоятельно проще всего сделать лобовую модель токарного станка. Этим оборудованием легко пользоваться и оно имеет все необходимые функции и способно работать как с металлическими, так и с деревянными изделиями.

Благодаря тому, что тип устройства оборудования простой, и никаких специфических деталей для него не потребуется, срок службы такого станка будет внушительным, благодаря тому, что вышедшие из строя детали можно заменить в любой момент.

Видео:

Начинается работа с выпиливания двух деревянных стоек, в которых нужно проделать отверстия для болтов и вставить туда болты, пользуясь гайками.

Начиная работу, проследите, чтобы диаметр отверстий и гаек совпадал. Прежде чем начинать делать станок, посмотрите видео – так вам легче будет работать.

Чтобы стамеска или резец при работе оборудования были устойчивы, вам нужен будет резцедержатель или, по-другому, подручник.

Резцедержатель является необходимым для комфортного изготовления станка собственноручно. Дощечка, находящаяся снизу, должна иметь скошенный угол и полосу из металла, которая сможет предотвратить деформацию стамески во время работы станка.

Горизонтальная дощечка должна быть оборудована прорезью, которая позволит контролировать и управлять движением подручника.

Следующий этап работы – закрепить саму заготовку с помощью гаек, чтобы она была надежно закреплена, но в то же время могла свободно двигаться – после этого можно считать настольный станок готовым к использованию.

Не забудьте повторить все процессы его создания по видео, чтобы убедиться, что вы все сделали правильно.

Видео:

Обработка заготовки происходит путем вращения в две стороны, что позволяет придать детали нужную форму. Такой простой способ обработки на самом деле дает хороший результат и позволяет получить разнообразные детали очень высокого качества.

Для работы вам понадобится электродвигатель с минимальной мощностью (около 250-500 Вт), однако, если у вас его нет, то для станка можно приобрести электромотор любого вида, например, принадлежавший ранее швейной машинке.

Благодаря тому, что мощность для станка требуется минимальная, вы можете использовать оборудование практически от любого устройства ЧПУ.

Чтобы сделать токарный станок из дрели, необходима определенная последовательность действий. Передняя, задняя части и бабка легко изготавливаются самостоятельно. Как делается бабка, передняя и задняя часть станка и суппорт вы можете посмотреть на видео – оно сделает все процессы простыми и понятным.

Для рамы, чтобы изготовить токарный станок из дрели, можно использовать швеллер или деревянный брусок, а также уголок или любой другой сортовой металл.

Самодельный токарный станок по металлу может быть использован не только для того, чтобы обрабатывать детали.

Вы можете насадить на одну из мини-частей, составляющих вал электродвигателя, круг для шлифования и затачивать на нем инструменты, либо шлифовать и полировать поверхности.

Также можно установить на вал патрон для сверления или переходник, и тогда самодельный токарный станок станет пригодным для процесса фрезеровки пазов, либо создания сверловых отверстий в теле изделий из металла и дерева.

Самое важное – правильно собрать сам станок, его центр, а потом уже добавлять к нему новые части, по мере того, как вы начнете осваивать этот инструмент и научитесь с ним работать. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей

Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей.

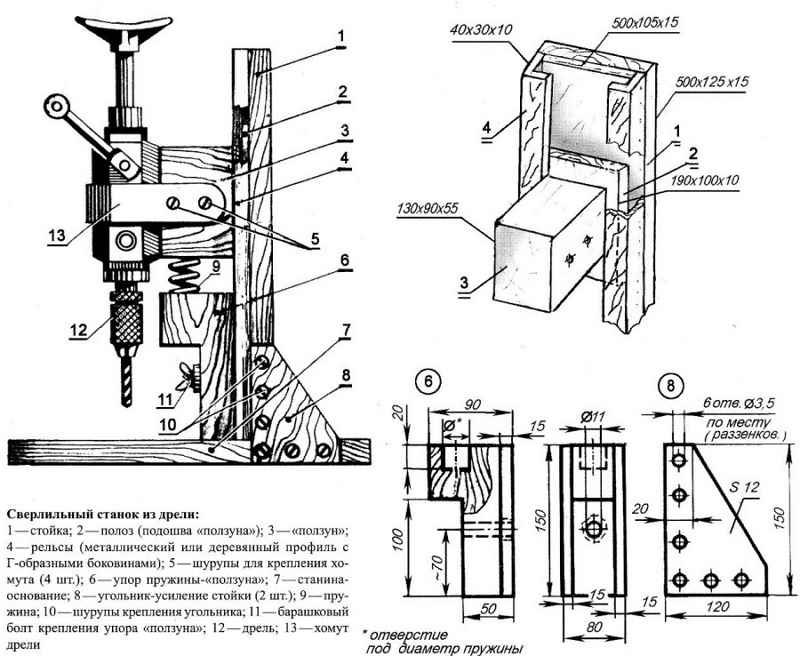

Настольный сверлильный станок

Не менее важным в домашней мастерской является сверлильный станок. Для его самостоятельного выполнения также отлично подойдет старый шуруповерт.

Для начала следует разобрать инструмент, демонтировав из него двигатель, редуктор и патрон. Закрепить головку будущего станка можно при помощи хомутов, выполненных из текстолита. Во избежание появления перекосов хомуты рекомендуется обрабатывать одновременно. Ограничительные стойки изготавливаются из втулок с резьбой, расположенной во внутренней части. Втулки должны быть одинакового размера.

После этого следует приступить к выполнению из капролона 2 бобышек. В их центральной части высверливается отверстие. В результате получаются 2 эксцентричные втулки.

На прутке установить хомут и регулируется люфт. Для этого используется эксцентрик. Обеспечить возможность возращения сверлильной головки в начальное положение деревянный рычаг крепится на металлическом прутке с пружиной.

Подача электрического тока осуществляется посредством использования трансформатора, мощность которого не превышает 150 Вт. Теперь остается установить конденсатор с диодным мостом и головку для сверления на станине. Токарный станок готов к работе.

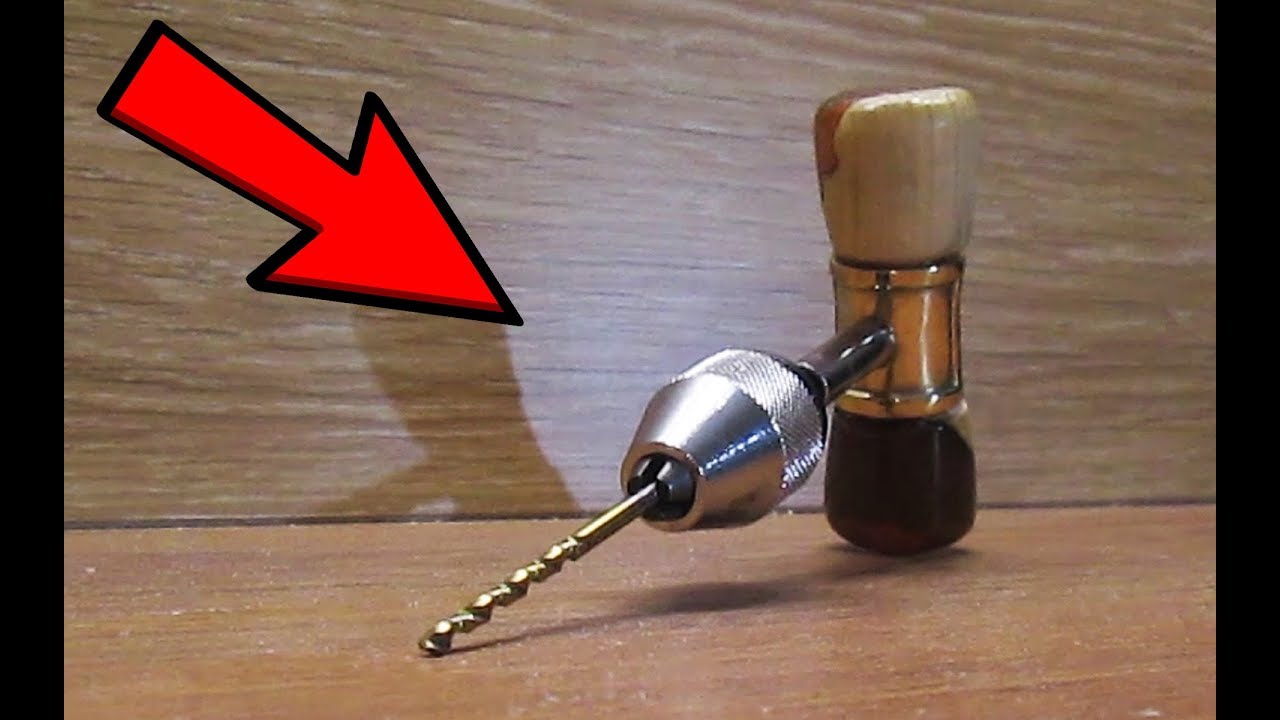

ЭТО ПРОСТО ГЕНИАЛЬНО/Крутая самоделка из СТАРОЙ НЕГОДНОЙ РУЧНОЙ ДРЕЛИ

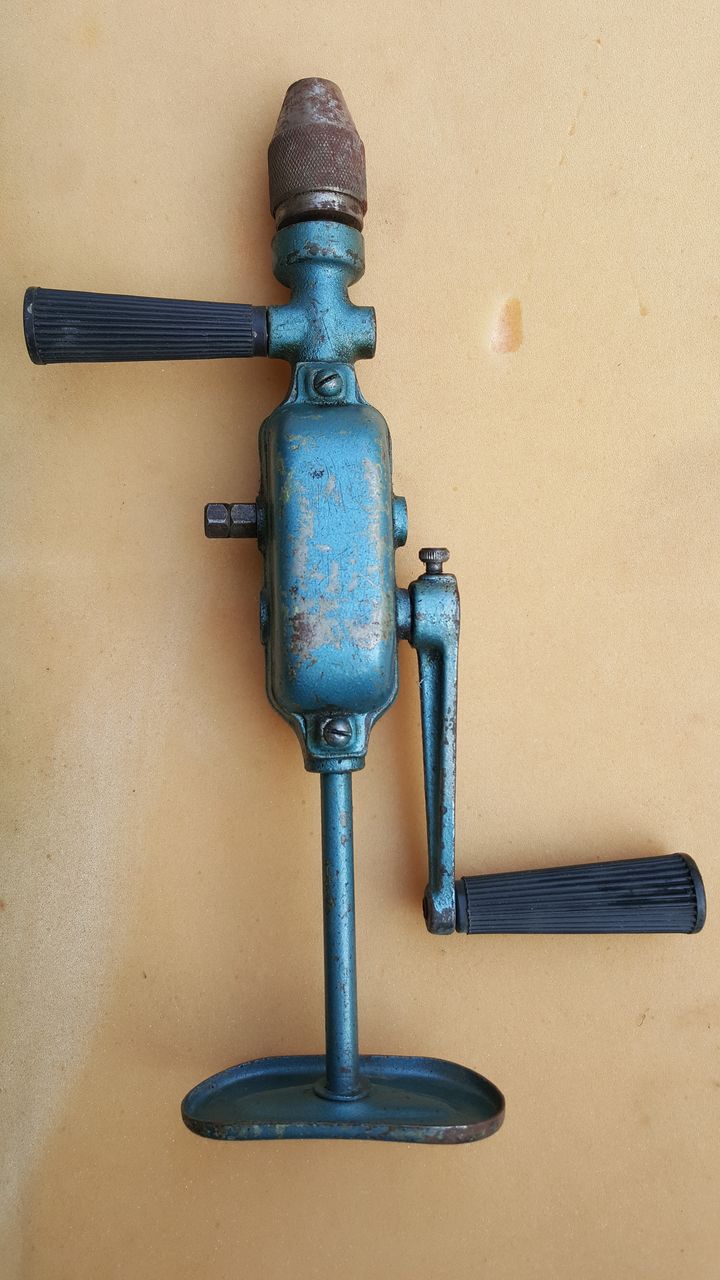

Что же понадобится, если вы вспомнили конструкцию механизма ручной дрели, также, что она представляет из себя, тогда пора разобраться, что делают из этого инструмента.

Чтоб вывернуть либо закрутить длиннющий шуруп в дерево, пригодится приложить много усилий. Если вы пробовали это сделать используя шуруповерта либо электронной дрели, то понимаете, что это сделать не просто. На некое углубление шуруп «войдет» в древесную породу, но закрутить его вполне электронными инструментами невозможно. Вручную также это сделать очень тяжело, потому на помощь стоит позвать старенькую ручную дрель.

В переделке инструмент для завинчивания либо вывинчивания длинноватых шурупов не нуждается. Нужно только зажать в цанговом патроне устройства соответственного размера биту, и приступить к делу. Эффективность внедрения ручного инструмента при завинчивании длинноватых шурупов значительно выше сравнительно с маломощными шуруповертами и оборотистыми электродрелями.

Не всякий знает что, что выполняют из старенькой дрели, не спешите утилизировать либо продавать Данный неоценимый инструмент. С его применением можно сделать приспособление для шуруповерта, пердназначенное для завинчивания и вывинчивания различных крепежей. Это бывают не только лишь длинноватые шурупы, но и болты с гайками. Секрет этого устройства по поводу того, что сделать из старенькой дрели конечно очень полезную вещь, которая дозволит добираться до недоступных мест с следующим вывинчиванием крепежных изделий.

Принцип производства насадки либо приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

В начале освобождаем инструмент от излишних деталей. Для этой цели вам следует демонтировать патрон с инструмента, а кроме того ручку
Демонтируется также упрямая пятка, которая в новеньком приспособлении не пригодится
Вал, где размещался патрон, имеет необыкновенно общирный поперечник. В патрон шуруповерта установить вал такового поперечника невозможно, потому приступаем к его стачиванию
Стачивать вал для уменьшения его поперечника рекомендуется на токарном станке. Внедрение для таких целей наждачного круга либо болгарки не рекомендовано, потому что стачивание получится неравномерным
Чтоб сточить вал на токарном станке, его пригодится вначале демонтировать с инструмента. Это сделать легко. В механизме около конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Данный шплинт нужно вышибить, тем разъединив шестеренку с валом
После стачивания вала до 8-10 мм на токарном станке, его следует установить в район, не забыв зашплинтовать. Вал сделан из каленой стали, потому до того, как его стачивать, рекомендуется сделать термическую обработку (подогреть его паяльной лампой)
Вал перемещается с помощью шарикового подшипника, который есть вариант смазать, чтоб продлить срок его службы
1-ая часть работы выполнена. Вал, который был сточен, на новеньком приспособлении будет применяться как передаточного устройства. Рабочим элементом на приспособлении будет вал, где крепилась ручка
2-ой вал имеет специфичную шестигранную форму, которую следует также обработать, чтоб вы могли надевать на этот адрес торцевые головки либо другие насадки. Простейший вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
Это сделать есть вариант с использованием болгарки и отрезного круга. Одновременно на таковой вал сможете устанавливать только головки для завинчивания и вывинчивания болтовых соединений
Если планируется использовать приспособление для других целей, то на валу есть вариант порезать резьбы, за ранее сделав его цилиндрической формы и обточив до подходящих размеров
На нарезанную резьбу нужно завинтить патрон от дрели, в который устанавливается разные насадки — биты, миксеры, сверла, фрезы и т.п.
Учтите также, что для установки патрона на вторичный вал приспособления, пригодится также порезать внутреннюю резьбу для контрольного закрепления цангового патрона
В окончании производства приспособления из старенькой ручной дрели нужно отрезать оставшуюся часть, на в которой требуется крепилась упрямая лапка
После чего самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Чистка овощей, фруктов, рыбы

Снятие кожуры с овощей и фруктов осуществляют, используя перьевое сверло. Последнее вставляют в патрон шуруповерта, а на другой его конец накалывают продукт. Включают агрегат и проводят снятие шкурки специальной чистилкой, которую можно приобрести в любом магазине.

Такой же способ применяют, если возникает вопрос, как почистить кукурузу шуруповертом. Початок насаживают на сверло, а верхний его конец придерживают обрезанной частью пластиковой бутылки, чтобы зерна не разлетались.

Для очистки рыбы от чешуи используют длинный саморез. Для качественной очистки процедуру проводят на медленной скорости. Направление движения самореза – от хвоста к голове. В отличие от ручной чистки, кончиком насадки легко выполнять снятие чешуи в труднодоступных местах.

Электрический снегоход

Для создания простого и надежного снегохода подойдет аккумуляторный шуруповерт. Раму снегохода можно выполнить из саней, обладающих рулевым типом управления. На железную раму прикрепить шуруповерт. Для этого применяется колесо, приваренное в задней части рамы.

Цепь и 2 звездочки создают вращательные движения, которое вращает колесо снегохода, заставляя сани двигаться. Управление снегоходом состоит из троса, конец которого соединяется с кнопкой включения шуруповерта. Другой конец тросика крепится к рулю. В результате зажатия и разжатия ручки на руле идет включение (выключение) шуруповерта.

Создание снегохода своими руками из шуруповерта позволяет сэкономить немало средств.
