Станок для производства шлакоблоков

Как сделать самому

Зная размеры желаемого блока, приступаем к изготовлению матрицы:

• Из листового метала с толщиной 3 – 5 мм, вырезаются заготовки.
• Для изготовления пустот в блоке понадобится пустотообразователь, который можно изготовить из труб нужного диаметра. Желательно использовать конусные трубы, для облегчения изъятия из готового блока. На ваше усмотрение можно использовать не только трубы, но и прямоугольные пустотообразователи, главное — не забывать делать их конусообразными.
• Соединяем заготовки при помощи прихваток, так как от непрерывного шва, может повести металл.

Обратите внимание – все неровности сварки остаются снаружи

• Форма по высоте должна быть на 5 см выше размеров готового блока. Это связано с тем, что при вибрации смесь имеет свойство утрамбовываться, а также для установки сверху прижимного листа.
• Следующий этап – это рама. Для более простого перемещения станка, основа ставится на колесики, что позволяет перемещать станок, не нарушая при этом готовый блок. Стойки, по которым будет ходить форма, рекомендуется делать чуть длиннее, так сказать с запасом, ведь отрезать вы всегда успеете – для удобства.Все механизмы и детали делаются из индивидуального предпочтения, и исходя из вашего роста.

Этапы работ

Поэтапная последовательность изготовления: 1-2-3 –связка основания и соединение всех элементов формы, 4-5 – установка пустообразователей, 6-7 – соединение с рамой, 8 – готовый станок

Остается дело за малым: подсоединение электродвигателя к сети и вывод тумблера включения в удобное для вас место, ну и, конечно же, изготовление тестового материала.

Подключение электропроводов, если вы не электрик, лучше доверить профессионалам

Описание технологий производства шлакоблоков своими руками

В настоящее время используют в основном две технологии изготовления этих блоков:

1. В первой применяются специальные формы для шлакоблока, в которые заливается подготовленная смесь.
2. Во второй для изготовления шлакоблоков используется специальное оборудование, которое вполне можно изготовить самому.

Как сделать шлакоблок, используя формы

Применяются как деревянные формы, так и изготовленные из металла, имеющие дно и боковые стены. Самый распространенный размер 400х200х200 мм. Но если вы будете делать формы для шлакоблоков своими руками, то можете изготовить их совершенно любыми. При этом удобнее сделать одну большую разборную форму, состоящую из нескольких ячеек (примерно 3-6) соответствующего размера и заливать сразу по несколько блоков.

Для улучшения качества производимого материала, концентрация раствора должна быть довольно жидкой и однородной, чтобы равномерно заполнить все пустоты.

Для легкости блоков, изготовляемых таким способом, и для снижения их стоимости, можно применить следующий доступный метод. В залитый раствор равномерно поместить бутылки из стекла горлом вниз, излишки раствора собрать и использовать в дальнейшей работе.

По истечении шести часов бутылки аккуратно вытащить, не повреждая получившихся отверстий и производить сушку дальше. Вместо бутылок можно использовать и любые цилиндрические или прямоугольные детали равного размера.

Такие блоки вытаскиваются из форм только после полной просушки. Раскладываются на площадке для достижения ими полной прочности и выведения из них вредных веществ, на период от одного месяца до года, в зависимости от ваших планов и возможностей. Если вам нужна идеально ровная лицевая сторона блока, выкладывайте их на резиновую основу

Использование станков для изготовления шлакоблоков

При использовании данного метода можно получить блоки лучшего качества и одновременно повысить производительность. Для этого вам потребуется бетономешалка и вибрационный стол с формами или специальный станок.

Вибростанок или вибрационный стол более предпочтительны для производства шлакоблоков, чем обычный метод, так как при их использовании можно производить блоки (вынимать из форм), не дожидаясь их полного схватывания. Это происходит из-за использования густого раствора с низкой усадкой.

При использовании вибростола производится закладка подготовленного раствора в формы, они помещаются на стол и утрамбовываются сорок минут.

Затем форму переворачивают и аккуратно вытаскивают блок с помощью постукивания. Далее изготовленные блоки укладываются на заранее подготовленную ровную площадку для завершения сушки. Нельзя трогать изготовленный блок как минимум сутки, в целях избежания деформации.

На что обратить внимание, изготавливая шлакоблочный станок

Осуществляя строительство дома, бани или хозяйственной постройки, можно существенно сэкономить, благодаря использованию станка, предназначенного для изготовления шлакобетонных блоков. Не всегда необходимо приобретать станок, изготовленный в заводских условиях. Самому сделать станок, предназначенный для изготовления блоков несложно

Обратите внимание на использование проверенных чертежей, а также изучите рецептуру и разберитесь с технологией

В наше время очень популярно строительство одноэтажных помещений, как жилых, так и производственных. В большинстве случаев это гаражи, бани, небольшие постройки возле дома. Каждый из новоявленных строителей, конечно же, ищет всевозможные пути экономии своих средств, не теряя при этом качества, ведь делается в основном все для себя.

Итак, среди огромного выбора строительного материала, мы остановимся на самом выгодном на данный момент — шлакоблоке.

Делаем вибропрессовочный станок

Добавление к вышеописанной схеме производства, шлакобетона, вибратора, предоставляет возможность значительно повысить качество изделий и одновременно ускорить процесс.

Собрать такой станок несложно, при соблюдении всех рекомендаций данное оборудование будет работать не хуже заводских аналогов. Простейший вариант вибропрессовочного станка предполагает использование самодельной матрицы, вибратора и ручного пресса. Для снижения физических нагрузок ручной пресс можно усовершенствовать, задействовав рычажную систему.

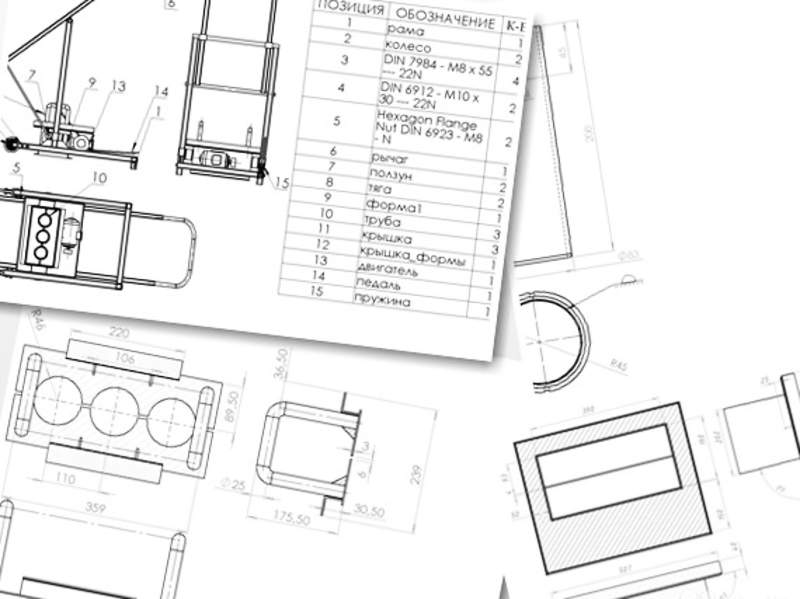

Чертеж самодельного станка с вибромотором для изготовления шлакоблока и керамзитоблоков

 Набор инструментов и материалов, необходимых для изготовления вибростанка с металлической формой:

• сварочный аппарат;
• болгарка,
• набор ключей;
• тиски;
• листовой металл толщиной не менее 3 мм;
• трубы для создания пустот диаметром 8-10 мм;
• швеллера, полоски металла;
• маломощный электромотор (до 1 КВт);
• соединительные элементы (болты, гайки, шплинты).

Последовательность действий при изготовлении самодельного вибростанка:

• Болгаркой из листового материала вырезаем стенки матрицы. Если форма предназначена для изготовления нескольких блочных изделий – предусматриваем присутствие в матрице соответствующего количества перегородок.
• Отрезаем от трубы необходимое число болванок (из расчета 3 штуки на кирпич), высота которых должна быть меньшей высоты матрицы на 3-5 мм. Конусность труб достигается использованием следующего приема: разрезаем трубу до половины и обжимаем заготовку в тисках (для толстостенных труб можно задействовать токарный станок).

Чертеж для изготовления станка с облегченным выдавливанием строительных блоков

• Каждый отрезок трубы заваривается наглухо с обеих сторон.
• Привариваем к трубам пластины, соединяя между собой. Для крепления к стенкам лучше предусмотреть съемное соединение, что позволит при необходимости снимать ограничители для производства монолитных шлакоблоков.
• С помощью сварки закрепляем на длинной наружной стенке болты для крепления электромотора.
• Сверху формы привариваем металлический фартук.
• Делаем пресс в виде толстостенной пластины, предусматриваем наличие отверстий с диаметром, несколько превышающим меньший диаметр труб-ограничителей (чтобы пресс заходил на матрицу на расстояние не более 50 мм).
• Привариваем к прессу ручки.
• Устанавливаем мотор. На вал электродвигателя привариваем эксцентрик (в качестве материала для эксцентрика подойдут обыкновенные болты, которые привариваются параллельно валу и оставляют место для накручивания гаек, что позволит регулировать амплитуду колебаний).
• Тщательно зачищаем устройство, полируем поверхности, окрашиваем самодельный агрегат для блоков.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

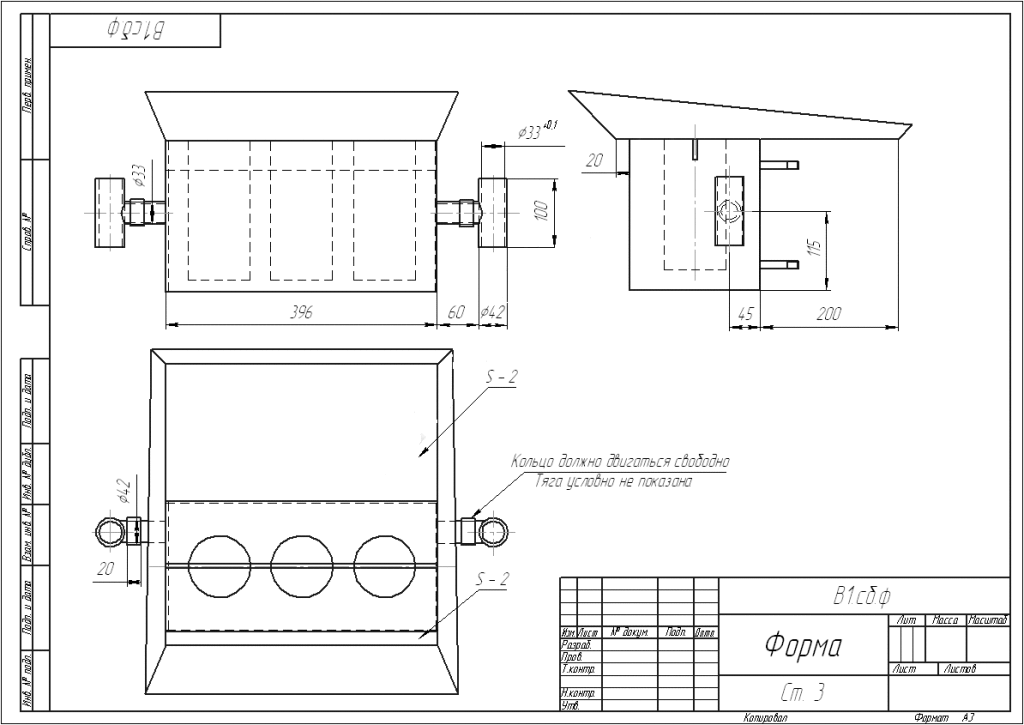

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие	Объем, л, на один блок	Прочность высохшего блока на сжатие, кг/см2	Морозостойкость готового блока, циклов	Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм	10	30-40	30	0.35-0,4
Песок до 3 мм	1,8
Цемент	2,75
Вода	1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

• шлак – 7 частей;
• песок – 2 части;
• цемент – 1,5 части;
• вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Советы по выбору

Бетономешалку либо вибростанок желательно покупать с уже установленным тензодатчиком, который позволяет предварительно взвешивать компоненты и не нарушать пропорции.

При выборе вибростанка, стоит отметить, что хороший станок не может стоить дёшево. Если у оборудования низкая цена, значит, оно либо б/у, либо имеет существенные недостатки, которые не видны на первый взгляд. Лучше такой станок не покупать и присмотреться к другим моделям.

Основные параметры вибростанка, к которым стоит присмотреться:

• Количество шлакоблоков, которые аппарат способен прессовать в час.

• Мощность устройства.
• Количество людей, нужных для проведения работ на этом станке.
• Тип устройства – стационарный либо мобильный.
• Комплектация аппарата. Хороший вибростанок должен иметь в комплекте несколько запасных форм (в случае, если используемая форма поломается или деформируется от прессования). Также должно быть несколько видов форм – для создания полнотелых и пустотелых шлакоблоков.

При постоянном производстве изделий лучше приобретать мобильные установки, рассчитанные на одновременное производство 2-4 элементов. При производстве блоков на продажу лучше приобретать полностью автоматизированную установку

При покупке готовых форм для изделий, нужно обратить внимание на геометрию сторон формы. Они должны быть одинаковыми и ровными, параллельными и без выпуклостей или впадин

Для хранения готовой продукции нужно позаботиться о наличии крытого помещения, склада, чтобы погодные условия и влага не повредили качеству продукции.

Готовая установка может занимать по площади около 40-50 м2. Это нужно учитывать при размещении оборудования в помещении. Для работы с аппаратом требуется подключение к сети в 380 В.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Оборудование для производства шлакоблока

Производство шлакоблока на специальном оборудовании не составит большого труда. Процесс отлива на станке для производства шлакоблоков происходит следующим образом:

1. Подготавливается рабочая смесь, состоящая из цемента, воды и наполнителей. Последние необходимо пропустить через сито, удаляя крупные ингредиенты. Вода не должна полностью заполонить раствор, наполнитель держится на полу в сухом состоянии. Консистенция выбирается самостоятельно, в зависимости от типа производства.
2. Смесь загружается в форму, уплотняется набивкой или специальным прессом для шлакоблока. В процессе необходимо следить за количеством смеси, при уплотнении она сжимается.
3. После чего, приготовленный формы блок изымается из формы.

Автоматическое производство шлакоблоков

Процесс сушки происходит в естественных условиях, через 24 часа возможно перемещать готовый материал на склад. Использование в строительстве доступно в течении неделе после производства, полное затвердевание наступает в течение месяца. Специальные добавки позволяют ускорить процесс затвердевания, максимальная влажность и прямые солнечные лучи позволять твердеть шлакоблоку быстрее.

Существует множество конструкций, оборудования, станков для производства шлакоблоков. Самостоятельно изготовить станок представляется возможным при использовании следующих элементов:

• подготовленная шлакоблочная матрица для формовки раствора;
• необходимые материалы и инструмент;
• вентилируемое помещение с выравненным полом.

Предлагается множество разновидностей конструкций станков для изготовления своими руками, чертежи которых, доступны на просторах сети

Важно перед изготовлением подсчитать необходимые объёмы производства, для собственных нужд достаточно произвести оборудование простого типа

Небольшой объем производиться изготовленной вручную матрицей. Материал может быть любой доступный – от твердых пород дерева до листового металла. Такой процесс требует утрамбовки материала вручную. Шлакоблочные станки имеют модификацию с вибромотором, который значительно сохранит трудовые затраты при производстве, ускорит процесс. Включенный электродвигатель с вибро конструкцией на несколько секунд позволяет заполнить объём в формы, досыпая вовремя наполнитель.

Для того, чтобы изготавливать продукт не только в использовании собственных нужд, понадобится полноценный станок для шлакоблоков. Конструкция потребует наличия в арсенале следующих инструментов:

• углошлифовальная машинка;
• сварочный аппарат;
• инструмент для разметки.

Согласно чертежам, конструкция сваривается и обрабатывается болгаркой. Устройство станка для изготовления шлакоблоков может содержать вибромотор, прикрепленный в нижней части. Для удобства выводится пульт управления и зажимной механизм.

Форма станка

Заливка подготовленной смеси производится в форму. Шлакоблочный станок, изготовленный своими руками, требует правильно размеченной формы при заливке, открытая полость готового продукта имеет в составе 30% площади. Материалы формы:

• металлический уголок;
• стальной лист 5 мм;
• трубы диаметром 8 см.

Формы шлакоблочного станка

Каркас формы приготавливается из листового металла, разметка производится в соответствии с двойным размером детали. На подвесных пластинах устанавливаются трубы для заполнения технологических пустот блоков, края станка закрываются. Роль пластин в виде ограничителя, который выступает при работе устройства вибрирования. Крышка изготавливается под форму с отверстиями, диаметр которых должен быть немного больше самих труб. Ручки, установленные с разных сторон служат для подъема и опускания механизма.

Оборудование для производства блоков

Если задача заключается в возведении небольшой постройки, то шлакоблоки можно создавать в простых формах с бутылками. Если же масштабы строительства гораздо крупнее, то здесь придётся воспользоваться вибростанком, в том числе самодельным. Изготовить хорошее оборудование можно из подручных материалов. Это существенно сэкономит ваше время и снизит расходы на покупку дорогих деталей.

В настоящее время подходящие чертежи и пошаговое руководство имеются в свободном доступе в интернете, поэтому найти их может любой желающий. Для успешной работы необходимо приобрести высокооборотный электрический двигатель, оборудованный двумя валами и мощностью 0,5−0,7 кВт, лист стали диаметром не меньше трёх миллиметров, а также арматуру с диаметром от 12 миллиметров. В качестве дополнительных деталей применяются пружины, металлические уголки или швеллеры.

Перед началом работ вы должны изучить описание чертежей и приступить к подготовке металлических элементов. Из полученного сырья создают форму для блоков и каркас вибростола. Электрический мотор используется в роли виброинструмента. Его устанавливают на раме с поддоном, дополняя специальными держателями, которые обеспечивают непрерывный контакт с формой-матрицей. Созданные своими руками модели значительно дешевле магазинных. К тому же их можно модернизировать путем применения передвижной платформы, что облегчит дальнейшую эксплуатацию оборудования на строительной площадке.

Себестоимость самодельных шлакоблоков определяется их типом (фундаментные, теплоизолирующие, стеновые) и конструкцией (пустотелый, полнотелы). На этот показатель влияют еще размеры, разновидность наполнителя и ряд других факторов. Если использовать недорогое самодельное оборудование, можно запустить массовое производство материала, себестоимость которого составит 15−20 рублей за единицу. Розничная стоимость равна 25−50 рублей. В результате домашнее производство обойдётся примерно в два раза дешевле, чем покупка в магазине, что позволит сэкономить колоссальную сумму денег.
