Станок для гибки профильных труб

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Рекомендуем ознакомиться: Как сделать отопление металлическими трубами

Трубогибы бывают двух видов:

  • Ручные. Колесо устройства приводится в действие вручную, посредством специальной рукоятки. Хорошо подходят для труб с небольшой площадью сечения.
  • Электрические. Использование таких устройств оправдано в тех случаях, когда объем работ достаточно велик, а сами трубы обладают при этом солидными габаритами. Аппарат включается в стандартную сеть электропитания, а перемещение колеса осуществляется посредством электропривода. Позволяет получать более ровные изделия при ощутимой экономии времени.

Если работы носят однократный характер, покупка собственного трубогиба может оказаться нерентабельной. В таком случае стоит подумать о взятии устройства в аренду, либо рассмотреть один из альтернативных способов сгибания.

Получения угла на деталях

Порой возникает необходимость в получении не сгиба детали, а угла в определенном радиусе. Для этого можно соорудить механизм в виде небольшого стального стола и рабочими узлами на нем. Чтобы получить требуемый загиб понадобятся валики в 80 – 100 миллиметров. Заготовка крепится большим болтом, когда деталь вставляется в отверстие. Приваренный к краю стержень из стали, разрешает небольшими частями вдавливать внутреннюю поверхность профиля. Чтобы процесс прошел «мягче», в месте сгибания вставляем металлический стержень (подходящей величины). Таким механизмом, можно получить угол сгибания в любой точке детали.

Все способы, перечисленные выше  позволяют сэкономить. Ведь купить готовый трубогиб достаточно затратно, а ведь использовать его по назначению порой нет необходимости. Вот и получается, что покупка этого механизма приносит убытки, вместо экономии. В то же время самостоятельно изготовление такого станка, позволяет использовать инструмент в хозяйстве и при этом мастерить из подручных материалов. Ведь большинство из описанных вариантов, требуют только тех элементов, которые есть у каждого владельца собственного гаража или частного дома. В ход идут уже изжившие себя на прошлом месте запасные части, а деревянные доски найдутся в каждом хозяйстве. Если вы уже задумались над изготовлением станка, то значит и место для этого уже есть. Главное следовать инструкциям, применять собственный опыт и не боясь самостоятельно изготовить трубогиб.

Конечно электромеханические аналоги способны выполнить эту работу быстрее, причем для этого не потребуется прилагать особых усилий. Но стоит задуматься о его стоимости и, что его применение будет зачастую носить кратковременный характер приходит понимание того, что самостоятельно изготовленный вариант наиболее выгодно и доступно.

Процедура вальцовки труб

В промышленности вальцовка труб осуществляется посредством использования особых станков, которые за счет специальных приспособлений и систем, называемых валками (выполнены из сортов сплавов высокой прочности), пластично модифицируют трубы в поперечном сечении, меняя его форму и диаметр (размеры).

На Новомосковском ЗМК применяют станки, оборудованные одним, двумя, тремя, четырьмя валками различных типов (модификаций). Требуемый радиус изгиба и/или его угол обеспечивается валками соответствующих габаритов и параметров, например:

  • Т – предназначены для обработки профиля круглого сечения диаметром от 5,6 до 12,5 мм;
  • СТ – с помощью такого валка на ограниченную глубину обрабатывается профиль диаметра (внутреннего) от 6 до 11 мм;
  • 5Р – для профиля с тонкими стенками и др.

Трубогиб профильной трубы: виды

Существует несколько классификаций профилегибов: по мобильности (стационарные, переносные, носимые), типу передаточного механизма и типу привода. Последнее разделение является наиболее важным для того, чтобы понять устройство станка для гибки профильной трубы и сделать его своими руками.

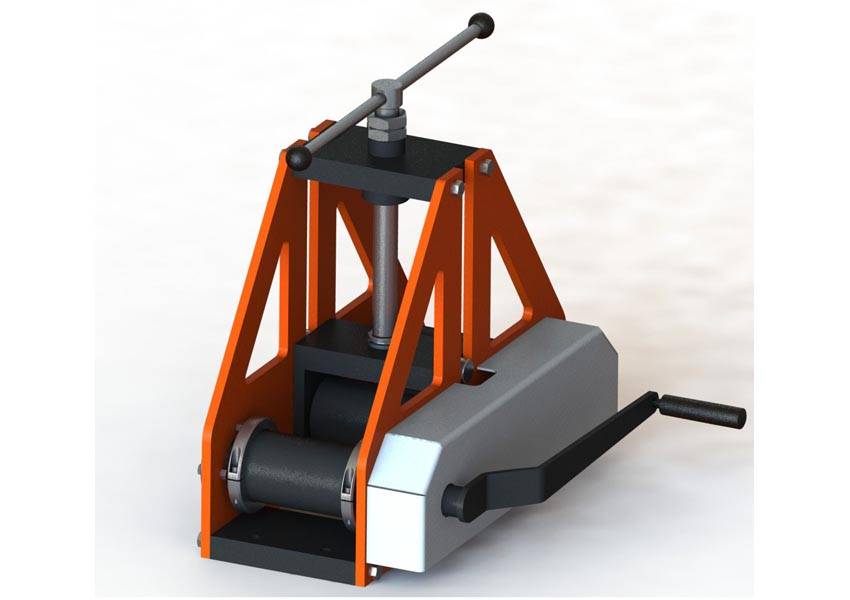

Ручное устройство с валиками


Сложный гибочный станок, сделанный своими руками

Гибочный станок для профильной трубы может быть исполнен с одним из трех видов привода: ручным, гидравлическим или электрическим.

Гидравлический трубогиб для профильной трубы

Профилегиб данного типа широко распространен в промышленности за счет способности обрабатывать детали любых размеров быстро и качественно. Кроме того, такое устройство часто применяется при работе с трубопроводами водоснабжения и канализации.


Ручной гидравлический профилегиб

Несмотря на сложность устройства гидравлического трубогиба, своими руками его сделать вполне возможно. Необходимо лишь наличие небольшого опыта работы с промышленным оборудованием.

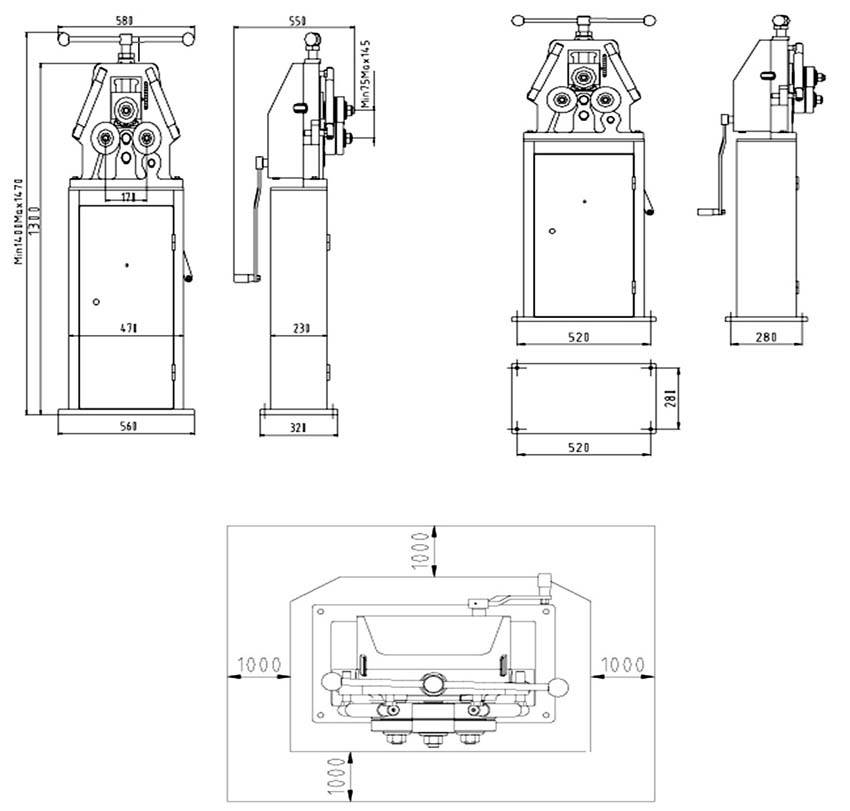

Гидравлический трубогиб своими руками: чертеж

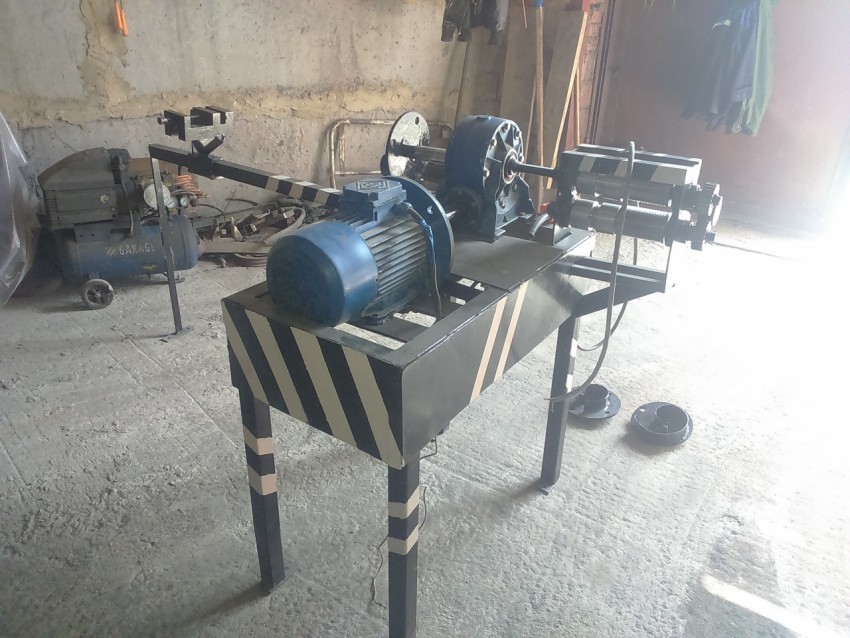

Трубогиб для профильной трубы с электрическим приводом

Данное оборудование те очень большое и тяжелое, однако требует стационарной установки. Профилегибы с электрическим приводом способны выполнять точные работы без потери качества. Они могут быть полностью электрическими или электромеханическими. Второй тип дешевле, но требует частичного ручного управления. Электрические устройства могут быть оборудованы автоматикой для длительной автономной работы (правда, стоимость таких трубогибов довольно высока).


Электромеханическое устройство способно гнуть изделиялюбого сечения, достаточно лишь купить ролик для трубогиба профильной трубы необходимого размера

Используются устройства данного типа в основном на предприятия и в частных мастерских. Для гибки профильных труб в домашних условиях лучше подойдет ручной трубогиб.

Ручной профилегиб

Наиболее популярный вариант среди владельцев небольших мастерских и людей, занимающихся гибкой труб в домашних условиях.

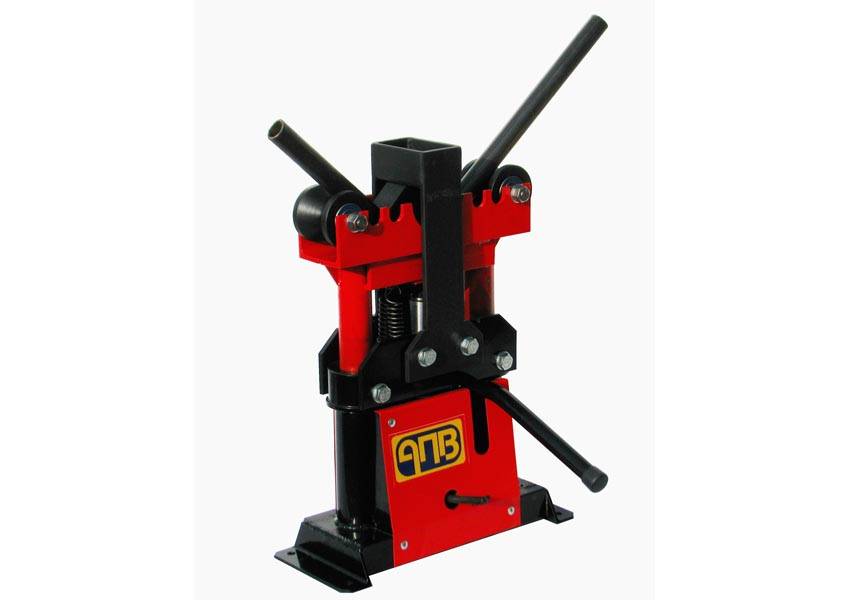

Фото трубогиба для профильной трубы с ручным приводом

Достоинства данного устройства:

  1. Низкая стоимость. Ручной профилегиб можно купить по весьма привлекательной цене из-за простоты устройства и небольших затрат на производство.
  2. Малый вес и мобильность. Его легко переносить с места на место, так как конструкция не предусматривает основания.
  3. Редкие поломки. Благодаря отсутствию электроники, ручной профилегиб редко выходит из строя. А если это произошло, ремонт не отнимет много времени и денег.
  4. Возможность сборки самодельного трубогиба. Станок для гибки профильной трубы можно сделать в домашних условиях (например, трубогиб из домката).


Небольшой ручной профилегиб всегда можно взять с собой для облегчения монтажных работ по отоплению или газоснабжению

Недостатки:

  1. Относительно невысокая точность работ. В ручных приспособлениях нет аппаратного управления, поэтому точность гибки зависит только от ваших навыков.
  2. Необходимость приложения физических усилий.
  3. Невозможность работы с большими размерами. С помощью ручного устройства можно гнуть детали с максимальным размером 4х4 см.
  4. Затрата большого количества времени для максимально точного исполнения.


Небольшое ручное устройство в действии

Таким образом, для работы дома ручного устройства вполне достаточно. Если же вы будете проводить большой объем работ, и использовать при этом заготовки большого размера, стоит присмотреться к электронным или гидравлическим трубогибам.

Два варианта простейших самодельных профилегибов

Ручное приспособление для сгибания металлических профилей различного сечения, как уже было сказано выше, легко сделать своими руками. Профилегиб может оказаться полезным во многих бытовых ситуациях. Самодельное устройство, с помощью которого можно гнуть профили небольшого сечения, поможет вам самостоятельно изготовить или отремонтировать конструкции, в которых используются изогнутые под разными углами трубы или профили.

Начнем с самых простых конструкций, простота которых автоматически означает, что функционал таких устройств будет весьма ограниченным. Но в ряде случаев возможностей таких приспособлений вполне хватит, а простота и дешевизна их производства позволят в сжатые сроки приступить к работе.

Для того чтобы сделать приспособление для гибки труб диаметром до 20 мм, вам не придется даже смотреть обучающее видео. Такой профилегиб имеет очень простую конструкцию, состоящую из бетонного основания и зафиксированных в ней стальных штырей, между которыми и производится гибка.

Профилегиб: вид сбоку

Прежде всего, необходимо утрамбовать участок грунта небольшого размера, засыпать его щебнем и выровнять. Затем этот участок надо залить бетонным раствором, который готовится из смеси песка и цемента (в соотношении 4:1). Прежде чем вы начнете заливать бетонный раствор, на подготовленном основании необходимо укрепить несколько отрезков швеллеров или труб диаметром не меньше 70 мм. При этом зафиксировать их необходимо так, чтобы с поверхностью основания они составляли угол 90°, а между выставленными металлическими отрезками было выдержано расстояние порядка 4–5 см.

Неказистая на вид, но вполне работоспособная самоделка

После того как будет залит бетонный раствор, надо выдержать определенное время. Через 2–3 дня таким самодельным трубогибом уже можно пользоваться. Сгибаемую трубу или профиль помещают между выступающими над бетонным основанием штырями и загибают на требуемый угол. Что удобно, такой трубогиб, сделанный своими руками, можно успешно использовать для сгибания изделий из нержавеющей стали.

Если же вам надо сгибать трубы с диаметром более 20 мм, то самодельное приспособление для этого будет выглядеть несколько сложнее. Чтобы сделать такой трубогиб, вам также необходимо залить бетонное основание и зафиксировать в нем два металлических прутка круглого сечения. Штыри в данном случае будут служить осями для размещения на них роликов, размеры желобков которых должны соответствовать диаметру сгибаемой трубы. Используют такой профилегиб следующим образом: трубу заводят между роликами и один ее конец надежно фиксируют. Второй конец посредством металлического троса крепят к ручной или электрической лебедке, которая и создает необходимое усилие для выполнения изгиба.

Простой ручной профилегиб для сгибания профтруб на угол 90°

Существует еще один вариант несложного устройства, которое позволит вручную сгибать профильные трубы на угол 90°. Его конструкция вполне понятна по фото, стоит лишь отметить, что невысокая борозда на сгибе значительно упростит работу и уменьшит необходимое усилие, которое нужно будет прикладывать при сгибании профильных труб.

Для чего нужен агрегат

Чтобы согнуть профильную трубу, не нужно обращаться за помощью в металлопрокат или покупать специальный инструмент. Сделать это можно при помощи двух металлических столбиков, закопанных в землю. Однако этот способ имеет существенный недостаток — необходимость прикладывания физических усилий. В итоге получается неаккуратно изогнутая труба, которая не подойдёт для сооружения теплицы, арки или прочих изделий.

Трубогиб предназначается, чтобы иметь возможность получать аккуратно изогнутые формы труб. Эти агрегаты в последующем применяются для сооружения арок, теплиц, перекрытий, беседок, заборов и т.п. Если задаётесь целью соорудить теплицу в домашних условиях, то нужно сконструировать самодельный трубогиб. Если для этого имеются подручные изделия и инструменты, то реализовать конструкцию устройства своими руками не составит большого труда.

Чтобы сделать роликовый трубогиб своими руками для профильной трубы нужно позаботиться о чертежах. Ими пользуются, чтобы рассчитать необходимое количество материала, а также затраты на производство самодельного агрегата.

На чертёж наносится планируемая конструкция изделия, которая зависит от имеющихся в распоряжении материалов.

Большинство мастеров останавливаются на изготовлении трубогибных станков фронтального типа. Такие изделия состоят из следующих компонентов:

  1. Ролики, представленные в виде круглой стальной трубы (количество необходимых роликов составляет 3 штуки).
  2. Цепь, приводящее в действие валы.
  3. Оси вращения.
  4. Механизм, движущий устройство.
  5. Профили, которые применяются для того, чтобы сделать основание или раму.

Стоит отметить, что вариантов изготовления рассматриваемых изделий огромное количество, но все они функционируют по принципу вальцовки или прокатки. Именно такой принцип изгиба труб предоставляет возможность снижения риска возникновения излома и растрескивания трубы.

Простой трубогиб имеет вид агрегата, в который вводится профильная труба, после чего проворачивается рукоятка, при вращении которой начинает передвигаться труба, и образовывается изгиб

При конструировании самодельного агрегата в домашних условиях важно учитывать, что параметры изгиба будут зависеть от самой конструкции. Чем ближе будет расположение прижимных роликов друг к другу, тем меньше угол

Это интересно: Как сделать курятник для кур несушек: разбираемся обстоятельно

Это интересно: Как сделать курятник для кур несушек: разбираемся обстоятельно

Изгибание труб без радиуса

Создавая пространственный каркас, проектировщики сталкиваются с необходимостью изготовления элементов, в которых нужно создать детали, где участки труб соединяются между собой под прямым углом (90 градусов) или под острым углом (45 градусов, например). Можно нарезать отрезки, а потом сварить их между собой. Однако вопрос можно решить и иначе:

  1. Произвести разметку для будущего выреза.
  2. Произвести вырез лишнего металла.
  3. Выполнить гиб, соединяя кромки произведенного реза. Сварить металл по кромкам.

Схема техпроцесса изгиба под прямым углом с подрезкой: 1 – разметка; 2 – вырезание излишков металла; 3 – сгибание и сварка кромок

Такой способ позволит получить достаточно прочную деталь, в ней часть металла остается целой.

Если не выполнять подрезание, то излишкам металла деваться некуда. Получается непривлекательный вид изделия.

Прямой гиб профильной трубы без подрезки

В чем причина подобного явления? Чтобы понять, как происходит простое изгибание, следует рассмотреть схему.

Схема формирования изгиба в трубах

Если имеется подходящая оправка, выполняется гиб:

  1. Один конец закрепляется неподвижно.
  2. Поверхность заготовки прислоняется к базовой поверхности, относительно которой будет производиться перемещение второго конца.
  3. Прилагается усилие, и выполняется формирование новой поверхности.

Внутри можно увидеть центральную линию, по которой и выполняется гибка трубы.

Не только в пустотелых изделиях происходят подобные явления. Даже в сплошных деталях смещение слоев относительно друг друга происходят аналогичные явления.

Как сделать трубогиб с прижимным роликом?

Материал для основания такого трубогиба выбирается в зависимости от предполагаемых нагрузок. Поэтому для его изготовления берется плотная фанера или лист металла.

Держатель для прижимного и центрального ролика (шаблона) можно сделать из металлической заготовки П-образной формы. Он должен свободно вращаться вокруг прикрепленного к основанию центрального ролика. К держателю крепится рычаг в виде длинной ручки, а на основание – упор.

Для небольших заготовок можно своими руками выполнить прижимной трубогиб на два разных радиуса изгиба. Для этого шаблон нужно сделать с закругленными углами, каждый из которых должен иметь свой радиус. Ручка такого инструмента должна иметь два отверстия, с помощью которых ее можно снимать и устанавливать на другое место.

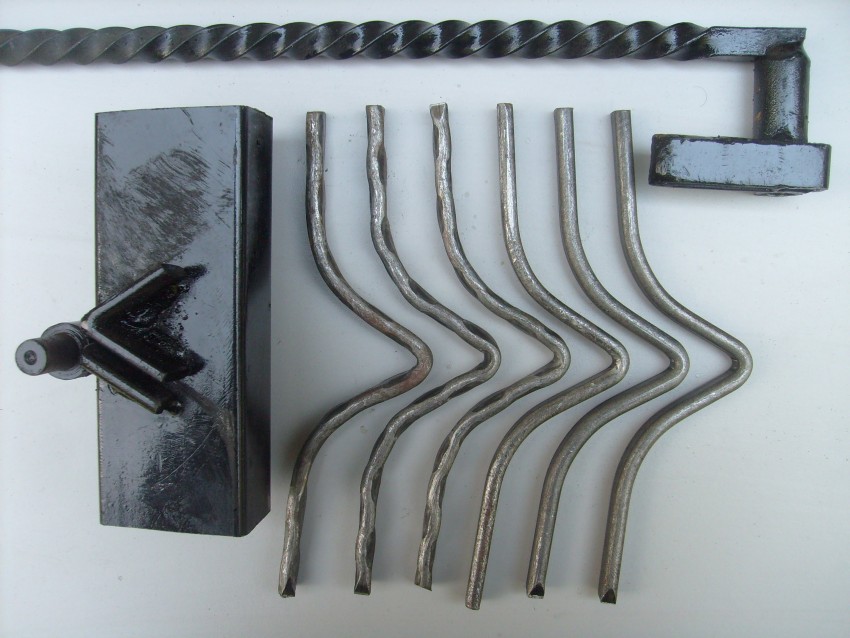

Твистеры

Издавна кузнецы вили завитки вхолодную по шаблону-оправке рожковым рычажным захватом, поз. 1 на рис. Способ это малопроизводительный и не для хлюпиков, но позволяет достаточно быстро и просто делать разнообразные гибочные оправки из обычной стальной полосы: концевой (упорный) рог рычага не дает шаблону податься под давлением заготовки. Серединный (обводной) рог желательно делать скользящим с фиксацией: работа пойдет медленнее, но, особенно в неопытных руках, точнее.

Простейшие приспособления для холодной художественной ковки

Другое простое приспособление для ручной фасонной гибки – прочная доска с опорным штырями – проставками, поз. 2; в качестве них подойдут обычные болты М8-М24. В зависимости от того, насколько вы дружны с домашним тренажером, работать можно с полосой до 4-6 мм. Выгибают полосу на-глаз, работа идет медленно, зато можно выводить узоры вплоть до Ильи Муромца на коне в полном вооружении или Будды в цветке лотоса. Последний, возможно, и совершенно ручной работы: люди, вполне освоившие хатха- и раджа-йогу, способны руками завивать в узор стальные арматурины.

Как согнуть профильную трубу – простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого способа например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, предпочтительно мелкий речной. Песок предварительно просеивается и сушится. Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг шаблона требуемой формы.

При необходимости место сгиба можно предварительно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус – труба сложится, как карточный домик

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно. Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда. Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом

Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы

Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5%!м(MISSING)еньше внутреннего сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг шаблона. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.

Популярное:  Что такое матрица и пуансон, в чем главное отличие?

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия которых рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, а сомкнутые края вырезов завариваются любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного профиля небольшой прочности. Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент. Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

В промышленных масштабах профилированный погонаж гнут с помощью специальных станков, многие их которых оснащены ЧПУ. Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с довольно большим сечением и малыми радиусами изгиба.

Особенности вальцовки на Новомосковском ЗМК

Новомосковский ЗМК располагает опытными кадрами, регулярно повышающими свой квалификационный уровень, и необходимым техническим оснащением, отвечающим строгим европейским стандартам.

Благодаря современным технологическим процессам и работе опытных мастеров каждый вид работ, связанных с гибкой труб из любых пластичных материалов, осуществляется оперативно и качественно. Любая технологическая операция выполняется в полном соответствии со всеми требованиями, предусмотренными для конкретного вида технологического процесса, с обязательным прохождением подготовительной стадии.

Классификация турбогибов для профильных труб

Промышленные инструменты разделяются типами приводов и вариантами изгиба. По приводу:

  1. Ручные;
  2. Гидравлические;
  3. Электромеханические.

Ручные турбогибы необходимы при работе небольших масштабов, где используются трубы маленького диаметра металла, нержавейки и полимеров. Гидравлический вариант представлен в виде стационарного станка и ручного типа. С помощью механизма сгинается даже трехдюймовая труба, без приложения к этому усилий. Этот вариант инструмента в основном промышленный, так как он приспособлен к задачам крупного масштаба. Работает от сети, отличается высокой скоростью вращения и не требует от работника физических усилий.

Электромеханический трубогиб используется для сгибания труб вне зависимости от диаметра элемента и при этом обеспечивает показатели точности в радиусе изгиба и угла. К тому же, этот механизм не повреждает тонкостенные изделия. Этот фактор положительно отличает этот механизм от гидравлического.

Турбогибы различают по способу изгиба:

  1. Натяжной (по принципу арбалета);
  2. Пружинный;
  3. Частичные (задействуется лишь часть изделия);
  4. Дорновый.

Первый вариант трубогиба, изгибает изделие при помощи определенной формы, которая определяет требуемый диаметр трубы. Пружинный, как понятно из названия, имеет пружины, гарантирующие аккуратное сгибание, не деформирующее при этом самого изделия из пластика. Частичные трубогибы, функционируют только одной частью механизма. При сгибании, труба вытягивается вокруг этого особого сегмента. Дроновый тип проводит сгибание только труб с тонкими стенками на небольшой радиус. В работе используются стальные, пластиковые и латунные дроны.

Рекомендации

Особые требования предъявляются к соосности вальцов: они должны располагаться в одной вертикальной плоскости и быть строго параллельными. Любое нарушение соосности приведёт к неравномерному сдавливанию профиля, что значительно снизит качество проката.

Станок, сделанный в домашних условиях специально для усиления профильных труб, не должен в процессе работы представлять опасность для человека. При сборке следует:

  1. Максимально надёжно фиксировать все движущиеся детали. Исключить их отскакивание в процессе работы.
  2. Предусмотреть защитные заслонки.

Правильно собранные самодельные установки не уступают профессиональным моделям по качеству выпускаемых изделий.

При проведении ремонтных и строительных работ в частном секторе часто возникает необходимость в изготовлении криволинейных конструкций из металла. Их используют для создания каркаса для козырьков, навесов, крыш домов и беседок. Решить данную задачу помогут вальцы для профильной трубы. Это приспособления, которые можно приобрести в специализированных магазинах или сделать своими руками. Рассмотрим предназначение этих устройств, их разновидности и спецификацию.

Примеры изделий с завитками

Оригинальный козырек над входом в здание:

При оформлении французского балкона оригинальные завитки придают ажурный вид всему изделию.

На лестничном пролете завитки выглядят весьма оригинально.

Используя одни завитки, изготавливают опоры для скамьи, а также в том же стиле создают решетку для камина.

На винтовой лестнице видна рука отличного мастера. Не всякий сумеет сделать подобное изделие.

В створке ворот присутствуют элементы, изготовленные на станке «Улитка». Тяжелое изделие прибрело особую легкость.

Легкая лестница в стиле Хай-тек. Она может украсить не только загородный дом. Современные дворцы при минимализме конструкции могут иметь отличный вид.

Источники

  • https://svoimirykami.info/stanok-dlya-kovki-svoimi-rukami/
  • http://remoo.ru/instrumentyi/stanki-dlya-holodnoj-kovki
  • https://1builder.ru/xolodnaya-kovka-stanki-i-chertezhi-svoimi-rukami.html
  • https://tutsvarka.ru/oborudovanie/stanok-dlya-holodnoj-kovki
  • https://metmastanki.ru/stanok-ulitka-dlya-holodnoy-kovki
  • https://sdelairukami.ru/konduktor-ulitka-dlya-holodnoj-kovki-svoimi-rukami/
  • https://vopros-remont.ru/obshhie-voprosy/xolodnaya-kovka/
  • https://svoimirykamiinfo.ru/xolodnaya-kovka-svoimi-rukami/
  • https://www.umeltsi.ru/stanki/3989-stanok-dlya-holodnoy-kovki-svoimi-rukami.html
  • https://www.rmnt.ru/story/instrument/kuznechnoe-oborudovanie-stanok-dlja-xolodnoy-kovki-svoimi-rukami.1172021/
  • https://dom-i-remont.info/posts/pridomovaya-territoriya/13256/
  • https://SevenTools.ru/izdeliya/kovka-iz-proftruby.html
  • https://forte-drilling.ru/stanki/konduktor-ulitka-svoimi-rukami.html

«Волна»

Станок позволяет за счет управляемых валов (дисков) выполнять различные зигзагообразные и синусоидные изгибы (все зависит от конструкции).

Как и в предыдущей конструкции, здесь имеется статическая и подвижная части. Один диск вращается по оси вокруг другого за счет рычага (воротка). При изменении расстояния между ними получается волна той или иной конфигурации.

  • Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)
  • Ремонт компьютера своими руками — практические рекомендации и диагностика основных типов неисправностей (90 фото)
  • Станок по дереву своими руками — советы по постройке простого токарного станка и станков с ЧПУ (110 фото и видео)

Используем наполнители — песок и воду

Полости заполняют водой без примеси. На торцы крепят заглушки, затем замораживают в морозильной камере либо на морозе. Выгибание проводят после прогрева газовой горелкой. Процедуру нельзя использовать для изделий с оцинкованным напылением, иначе оно повредится. Такой вариант подходит для изделий большого сечения либо с квадратной конфигурацией. Если его нужно выгнуть под небольшим углом, лучше в качестве наполнителя взять песок. После тщательного прогрева по всей поверхности деталь выгибают, постукивая киянкой. Оцинкованные конструкции сгибают без нагрева.

Важно! При заполнении полости сыпучим наполнителем, его нужно утрамбовывать, чтобы внутреннее пространство было заполнено без пустот. При закрытии заглушки оставляют запас, чтобы по окончанию процедуры ее легче было снять

Изготавливаем гидравлический трубогиб

Рассмотрим схему станка с гидравлическим приводом, где изгиб происходит за счет продавливания профильной трубы по центру пуансоном, зафиксированным на поднимающемся штоке. В результате тесного контакта заготовки, опирающейся на два стационарных ролика, с подвижным пуансоном, последняя принимает его очертания.


Такой станок называют арбалетным из-за схожести очертаний пуансона с формой арбалета. Основные его детали – основание (1), гидравлический домкрат (2), пуансон (3) и крепеж в виде болтов. Компоновку узлов станка выполняют согласно эскизу

Для разметки рабочей поверхности прокладывают вертикальную ось и на указанном на чертеже расстоянии от края и оси, отмечают место нахождения нижних отверстий. Затем отмечают точки расположения верхних отверстий, отступив нужное расстояние от края. Соединяют прямой линией центра этих отверстий и откладывают на ней равные отрезки.

Оси промежуточных отверстий будут находиться на пересечении сделанных отметок с наклонной осью. Отверстия на рабочей поверхности нужны для возможности регулирования радиуса изгиба профильной заготовки. Так как рабочая поверхность состоит из двух зеркально расположенных деталей, вторую размечают так же.

Высоту станка определяют параметры домкрата и расстояние, обозначенное на чертеже символом «а». Чтобы согнуть профильную трубу шириной 15 мм этот промежуток в нерабочем состоянии домкрата примерно должен равняться 20 мм.

В этой конструкции усилие, передаваемое пуансоном, сконцентрировано в верхней его части. В результате такого воздействия наружный радиус трубы подвергается растяжению, что может вызвать истончение стенки, а в отдельных случаях и разрыв. Поэтому для деформации тонкостенных заготовок этот станок использовать не рекомендуют.
