Споттер своими руками

Порядок изготовления

Изготовление начинают с корпуса. Для основания подбирают прочную текстолитовую панель, служащую диэлектриком. На ней будет удобно закрепить на винтах все основные компоненты. Размещать их следует просторно, чтобы обеспечить достаточное воздушное охлаждение. Для поддержания циркуляции воздуха в нижней части стенок и в крышке корпуса следует просверлить несколько отверстий. Прежде чем начинать сверлить, следует изготовить эскизный чертеж и проработать взаимное расположение компонентов конструкции на нем.

Каркас корпуса сваривается из уголка, к нему крепится основание и боковые стенки. К верхней крышке крепится ручка для переноски устройства.

Если под рукой есть корпус от старого сварочного инвертора, он позволит сэкономить много времени на размещение и крепление клемм и регуляторов.

Если кабели имеют достаточное сечение (от 100мм2), то их вместе с разъемами под резьбу или быструю фиксацию также можно будет заимствовать для споттера. Длину рабочего кабеля следует ограничить 1,5 метрами.

Подойдёт и массовый зажим: с резьбовым креплением или крокодил.

Рабочий пистолет споттера требует точности и аккуратности в изготовлении. Если предстоит большой объем работ, лучше купить готовый промышленного производства. Если же использование будет эпизодическим, то выдержит и самодельный.

Рукоятку для пистолета часто заимствуют у клеевого пистолета либо у горелки от полуавтомата. Оба прибора имеют готовую клавишу включения. Энтузиасты, решившие сделать аппарат на 100% собственными руками, до заимствования не унижаются и выпиливают детали рукоятки из текстолита. В одно половине делают пропил для крепления стержня электрода, в другой крепят клавишу включения и систему освещения рабочей зоны.

Важная деталь, требующая внимательности при изготовлении – это кронштейн. Его делают из меди, из квадратного профиля, электрод изготавливают из медного либо латунного прутка диаметром 1-1,5 см.

Медный сварной кабель залуживают и распаивают в отверстиях кронштейна. Если кабель снабжен управляющими жилами, то 2 из них используют для коммутации управляющего сигнала от клавиши «Пуск», а остальные — для системы подсветки рабочей области. Если такого кабеля нет, проще разместить в рукоятке 3-вольтовую литиевую батарейку. Ее хватит для работы светодиода подсветки в течении нескольких месяцев.

Обратный молоток, или инопуллер — технологически самая сложная в изготовлении часть споттера для кузовного ремонта, сделанного своими руками. Приспособление промышленного производства стоит достаточно дорого для того, чтобы попытаться сэкономить и изготовить его самостоятельно.

Эскизный чертеж обратного молотка.

В качестве источника комплектующих для инопуллера обычно берут металлический монтажный пистолет для туб емкостью 300 мл. Держатель для тубы срезают, используют механизм подачи и рукоять. На круглую площадку приваривают три прутка диаметром 6-10мм. Они станут упорными стойками молотка. Из такого же прутка потребуется выгнуть кольцо диаметром 9-11 см и приварить к нему свободные концы прутков. Кольцо зачищают, шлифуют и покрывают в два- три слоя изоляционной лентой. Это позволит избежать его приваривания к рихтуемой поверхности и защитит ее от царапин.

Шток обрезают и приваривают к нему отрезок шпильки. На шпильку наворачивают две гайки с проложенными между ними двумя шайбами. Они образуют клемму для крепления сварочного кабеля.

Обратный конец штока затачивают под срезанный конус так, чтобы плоская вершина была диаметром около 3 мм. Это можно сделать на токарном станке либо зажав шток в патрон дрели и затачивая его на абразивном камне.

Осталось запастить монтажными шайбами и шпильками для приваривания к рихтуемой поверхности — и самодельный споттер из сварочного аппарата готов к эксплуатации.

Этапы производства трансформатора

Сборка трансформатора является обязательным этапом изготовления споттера из сварочного аппарата. Такая работа является наиболее трудной. Обмотка требует большого количества времени, но этот этап не является обязательным. Обмотка осуществляется на кольцевом железе. Провод для вторичной обмотки должен изготавливаться из алюминия или меди. Между мотками следует прокладывать качественную изоляцию. Для этого подходит трансформаторная бумага в несколько слоев. Для максимальной надежности ее пропитывают парафином.

Пистолет делают из полуавтомата. К нему потребуются некоторые дополнения, чтобы закрепить инструмент на приборе для рисования. Чтобы сделать клещи, подойдёт простая труба 20 на 20 мм. Силовые провода, соединяющие трансформатор и пистолет, должны иметь идентичное сечение. Как альтернатива, они должны превышать сечение шины. Не стоит использовать слишком большие по длине провода. Максимальный их размер должен быть равен 2,5 м. Рабочий кабель, соединяющий трансформатор и пистолет, должен быть сделан на основе коммутирующего кабеля с термоизоляцией. При каждом нагревании этот слой будет стягиваться.

Основные компоненты для сборки

  1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
  2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
  3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
  4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
  5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
  6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

ПОСМОТРЕТЬ Спотер на AliExpress →

Сборка обратного молотка (инопуллера) своими руками

  • стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
  • стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
  • возвратная пружина;
  • гайки и шайбы ограничителя хода;
  • адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода.

Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания.

Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

ПОСМОТРЕТЬ Спотер на AliExpress →

Трансформатор для споттера

При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к

проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно.

Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.

Схема блока управления

Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы.

Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.

Сборка самодельного и комплектующих к нему. Схема устройства

Как мы уже говорили, основа споттера это обычный аппарат точечной сварки. Найти подходящую схему в интернете не составит проблем. Но перед этим стоит посмотреть по сторонам.

Возможно, у вас уже имеются некоторые из компонентов будущего агрегата. В таком случае рационально будет отталкиваться от их наличия. В первую очередь понадобится два трансформатора.

Питающий всю электронику подобрать не сложно, подойдет любой со входом 220 V, а напряжением на вторичной обмотке 12V. Сложнее найти достаточно мощный, сварочный.

В качестве основы можно использовать трансформаторы мощной бытовой техники, скажем микроволновки. Но скорее всего его придется перематывать.

В крайнем случае намотать сварочный трансформатор можно самостоятельно, подобрав подходящий сердечник.

Всю остальную электронику: тиристоры, конденсаторы, диоды, переменный резистор и пр. не проблема приобрести в специализированном магазине либо на радиорынке. Номиналы их зависят от выбранной вами схемы.

Все остальное сделать или приобрести относительно просто.

Корпус

В качестве корпуса используют подходящий по размеру металлический короб от старого оборудования.

Еще лучше приобрести лист тонкой жести, оцинкованной либо с порошковой окраской из которого вырезать и изогнуть подходящий кожух.

Для крепления используют заклепки и саморезы. Как вариант, разместив уже готовый споттер на временном шасси, использовать для изготовления кожуха контактную сварку.

Держатель с пистолетной рукояткой

Для основного держателя с рукояткой пистолетного типа подойдет старый паяльник мгновенного разогрева. Он хорош наличием место под контрольную лампочку (светодиод) и подсветкой.

Как вариант используют шприц-пистолет для силиконовой склейки. Несложно собрать грубый держатель из нескольких пластин гетинакса, вырезав и скрепив болтами. Но все же, если вы не против покупных изделий, лучше всего приобрести готовый держатель, пусть даже б/у. Особенно если работать предстоит достаточно часто.

Пуллер и инопуллер (обратный молоток)

Два основных рабочих устройства: пуллер для споттера, а также обратный молоток — инопуллер. Первый представляет собой миниатюрный домкрат. Как сделать пуллер для споттера своими руками? Для его изготовления подойдет старый рычажный шприц для работы с тубами силикона или клея.

Само крепление для тубы нужно обрезать, а шток развернуть в другую сторону, чтобы при нажатии рычага он не выходил, а наоборот вдвигался.

Дополнительно придется заказать токарю медный цанговый держатель для электрода, опорную втулку и сам упор с площадкой виде кольца с двумя стойками и верхним полукольцом куда вставляется втулка пуллера. Упоры различных размеров продаются отдельно в магазинах сварочного оборудования.

Изготовление пуллера подробно показано на видео:

Обратный молоток важная, но достаточно простая оснастка.Он представляет собой шток, по которому скользит груз – боек. Спереди штока навинчивается упорная гайка, делается прорезь для треугольного электрода. Между гайкой и грузом помещают пружину, для смягчения возможного удара бойка.

Задняя сторона служит для размещение ударного упора, рукояти с клеммой либо крепления для пистолетного держателя.

Из сварочного аппарата

Если у вас есть аппарат для ручной сварки, изготовление вернее модификация его в споттер не составит больших проблем. Задача сводится к добавлению к аппарату блока создающего импульс тока и дающий возможность регулировать его параметры.

Если повозиться, то возможно создать устройство способное переключаться как в режим обычного сварочного аппарата, так и споттера.

Главное приспособление споттера

Схема устройства пистолета для сварки.

Основным приспособлением споттера является сварочный пистолет. Для постоянной работы желательно использовать устройство производственного изготовления. Его можно изготовить самостоятельно из строительного клеевого пистолета или использовать устройство от полуавтоматической сварки. Из гетинакса или текстолита нужно вырезать две одинаковые по размерам и форме части толщиной в 12 – 14 мм. В одной из частей в вырезанном углублении нужно установить кронштейн 3 для крепления сварочного электрода, при желании – лампочку 8 и с кнопкой 4 “Подсветка” и переключатель “Импульс”.

Кронштейн для крепления электрода нужно изготовить из медного материала с квадратным или прямоугольным сечением. В качестве сварочного электрода можно использовать пруток из меди толщиной в 8 – 10 мм. В конструкции пистолета желательно предусмотреть возможность смены электрода без разборки пистолета. Для подключения пистолета к споттеру можно использовать комбинацию из сварочного кабеля нужного сечения и 5-жильного контрольного кабеля с сечением жилы 0,75 – 1,0 мм2. Контрольный кабель подключается согласно схеме: три жилы – на переключатель “Импульс”, две жилы – на лампочку подсветки и ее выключатель. Сварочный кабель необходимо тщательно зачистить и запаять в предусмотренное в кронштейне отверстие.

Стоимость этого приспособления составляет немалую сумму, не сравнимую с затратами времени и средств (при самостоятельном изготовлении). Процесс изготовления этого приспособления несложный. От пистолета нужно отрезать части, куда вставляется баллон с герметиком.

На оставшуюся крышку приварить три стойки из металлического прутка диаметром в 6-10 мм. На другие концы стоек следует приварить упорное кольцо из прутка такой же толщины диаметром примерно 100 мм. Кольцо желательно обмотать несколькими слоями изоляционной ленты или малярным скотчем, чтобы оно не приваривалось к выравниваемой поверхности. У штока необходимо обрезать изогнутую часть и упор. На место упора нужно приварить крепление для подсоединения кабеля от споттера, можно использовать болт с двумя гайками с резьбой М10. Второй конец штока нужно заточить на конус с диаметром на конце 3 мм. Затраты времени на изготовление такого приспособления составят около часа.

При работе со споттерами самодельного и промышленного изготовления нужно соблюдать меры безопасности. Чтобы напряжение от устройства не повредило автомобильное оборудование, необходимо отсоединить клеммы с аккумулятора.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

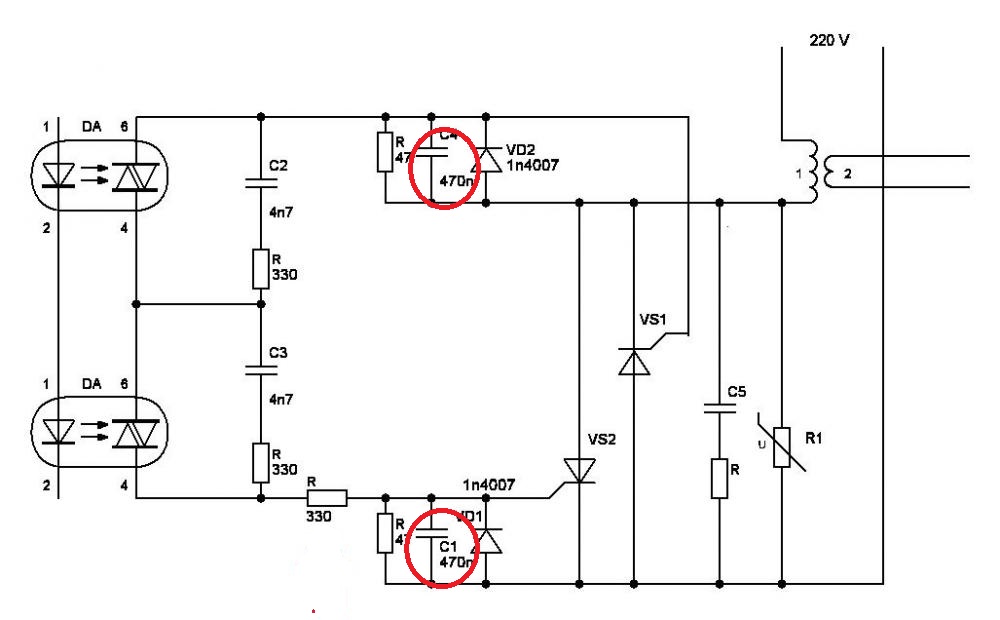

Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер своими руками на основе инверторов

Споттер из сварочного аппарата наиболее распространен среди самодельных приборов, несмотря на то, что есть и другие схемы их сборки. Так, споттеры своими руками можно собрать и не из сварочных аппаратов, но они будут менее мощными.

Споттер является ответвлением контактной сварки, однако, в отличие от нее, конструкция споттера исключает наличие клещей, именно поэтому этот аппарат можно считать аналогом электродугового сварочного аппарата, где напряжение пропускается через автомобильный корпус. Один контакт присоединен к кузову, а в качестве второго контакта выступает шток и насадка.

Ниже предлагаем вам ознакомиться с самой простой схемой споттера на основе сварочного аппарата, которую при желании вы можете и доработать.

Схема инверторного споттера

Споттер, собранный своими руками из сварочного аппарата, включает в себя два ключевых элемента:

  • сварочный инвертор;
  • тиристорное реле.

Для самостоятельно сборки данного аппарата вам будут нужны:

  • тиристор на 200 вольт;
  • трансформатор, понижающий на 12 вольт для кнопочного управления реле;
  • реле на 30 ампер;
  • мост диодный;
  • контактная группа (220 вольт);
  • кнопка управления.

Посредством диодного моста трансформатор подключают к сети, а к мосту, при этом должен быть подключен тиристор электронного реле. Трансформатор предназначен для запитки управляющей ветки тиристорной цепи.

Схема работы споттера выглядит следующим образом:

  • при нажатии кнопки S3 включается разрядка конденсатора С1, и на какое-то время включаются резистор R1 и тиристор V9;
  • далее подается переменное напряжение на первичную трансформаторную обмотку с помощью диодов Д232;
  • происходит процедура сваривания деталей и электрода;
  • при разрядке конденсатора С1 тиристор закрывается, а обмотка силового трансформатора обесточивается;
  • при таком положении дел сварочный процесс подходит к концу, а конденсатор С1 продолжает заряжаться от трансформатора Т1 для последующих работ.

Помните, что диодный мост и тиристор могут быть заменены симисторами. Самодельные споттеры должны быть тщательно продуманы с конструктивной точки зрения. Он должен корректно работать независимо от габаритов и вложенных средств.

Материалы

Железа для споттера нужно выделять в объеме от 35 до 40 квадратных сантиметров. На тиристоре перегревов не бывает, они бывают лишь на участках, которые расположены после кабеля. Также сильно греется шток из черного металла диаметром на 16 мм. Желательно, чтобы он был сделан из латуни.

Что касается кабеля для споттера, то нужно выбирать с площадью сечения порядка 70 квадратных миллиметров, а для массы и молотка будет достаточно его длины 1,7 и 2,1 м соответственно. Также потребуется предусмотреть импульсное управление на тиристоре ТЧ-40.

Сначала вторичная трансформаторная обмотка наматывается с применением медной шины размером 6,5 на 4 в третьей обмотке. Также ее можно заменить на алюминиевую. Потом на вторичную обмотку нужно добавить еще две. Окончательный вариант аппарата состоит их алюминиевой трансформаторной обмотки на 250 квадратных миллиметров, что равно 5 обмоткам по шесть витков.

Уделяйте пристальное внимание внешнему виду обратного молотка, в роли которого выступает электрод. Чаще всего рукоять делают на основе клеевого пистолета, а рабочий кабель имеет термоизоляционный слой и коммутирующий провод

Также помните, что при нагреве слой термоизоляции начинает стягиваться.

Изготовление пистолета

Без пистолета споттер не будет выполнять свои функции. Этот компонент также известен под названием «стаддер». Выбор рабочего механизма зависит от предполагаемых целей. Споттерные пистолеты условно делятся на две категории:

  • заводские;
  • самодельные.

Для работы с высокой частотой применения споттера, покупаются заводские модели. Такие аппараты способны обеспечить достаточную производительность при поставленных задач для профессионального сварщика.

Самодельный пистолет споттера рекомендуется применять для бытовых работ, где не требуется большой нагрузки на оборудование. В качестве самодельных рабочих механизмов используются:

  • пистолет для нанесения клея;
  • сварочный аппарат полуавтоматического типа.

Чтобы изготовить ручку для стаддера, используется гетинакс или текстолит. Толщина материала составляет от 12 до 14 миллиметров. Из него вырезаются два прямоугольника одинакового размера.

В одном из отрезков создается ниша для размещения крепежного элемента. Эта часть заготовки предназначена для крепления:

  • электрода – прут из меди с диаметром от 8 до 10 миллиметров;
  • лампочки;
  • кнопки, включающей подсветку;
  • переключателя, подающего импульс.

Кнопка должна быть размещена строго в созданном углублении. В качестве крепежного элемента используется самодельный кронштейн. Для его производства применяется труба, изготовленная из меди. Необходимо чтобы получилось сечение квадратного или прямоугольного типа.

Пистолет подключается к споттеру при помощи пятижильного кабеля сварочного или контрольного типа. Жилы соединяются с:

  • переключателем;
  • лампочкой подсветки;
  • лампочкой выключателя.

Конец кабеля помещается в отверстие кронштейна, и закрепляется при помощи паяльника. Перед этим его необходимо зачистить.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто.

При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Рабочий пистолет споттера

Как уже было сказано выше, основным рабочим органом споттера является пистолет. Если вы планируете постоянно использовать самодельный споттер в своей работе, то лучше приобрести заводской пистолет. Если же такой аппарат нужен вам для нерегулярного применения, то можно собрать для него рабочий орган из подручных средств.

Пистолет споттера в сборе с обратным молотком

В качестве таких подручных средств обычно используют монтажный клеевой пистолет или рабочую часть от полуавтоматического сварочного аппарата. Сделать удобную и надежную ручку для самодельного пистолета можно из гетинакса или текстолита толщиной 12–14 мм, вырезав из них две одинаковые прямоугольные части. В одной из таких частей делается углубление, в котором помещается кронштейн, необходимый для крепления электрода. Здесь также можно разместить лампочку, кнопку для включения подсветки и переключатель, отвечающий за подачу импульса.

Очень ответственно следует подойти к изготовлению кронштейна, в котором будет крепиться сварочный электрод. Делается такой кронштейн из медной трубы квадратного или прямоугольного сечения. Сам электрод изготавливается из сплошного медного прутка, диаметр которого должен составлять 8–10 мм. Очень удобно, если конструкция вашего самодельного пистолета будет такой, что заменять в нем электрод можно будет без разборки.

Чтобы подключить пистолет к самому споттеру, необходимо использовать сварочный и контрольный кабель, в котором должно быть 5 жил с сечением 0,75–1 мм 2 каждая. Три жилы контрольного кабеля подключаются к переключателю «Импульс», две – на лампочку, отвечающую за подсветку и ее выключатель. Конец сварочного кабеля тщательно зачищается и запаивается в отверстие в кронштейне.
