Снегокат с мотором от бензопилы своими руками

Самодельный снегоход из бензопилы своими руками

Независимо от типа используемого двигателя и устройства самодельного снегохода из используемой в хозяйстве бензопилы, его изготовителю потребуются детальные чертежи. Схема изготовления опишет правильный порядок монтажа используемых элементов, а также подходящие способы их крепления на раму.

После изучения схемы нужно переходить к подготовке рабочего места.

Под рукой у изготовителя должны быть:

• болгарка и набор режущих дисков;
• аппарат для сварки;
• дрель и сверла разного диаметра;
• несколько листов предварительно окрашенной стали;
• металлические и пластиковые трубы разного диаметра;
• уголки и лонжероны;
• лыжи или транспортерная лента;
• болты, саморезы и другие крепежи разных размеров.

Чтобы изготовителю было легче собрать самодельный снегоход из бензопилы, порядок его действий должен быть следующим:

1. Вначале нужно сделать опорную раму – крепкий, устойчивый к нагрузкам и вибрации каркас, к которому будут крепиться все рабочие узлы снегохода. Основа рамы собирается из сварных лонжеронов. Посреди них должна располагаться металлические уголки, а в передней и задней частях – стальные пластины, толщиной не менее 2 мм. Чтобы сделать каркас более прочным, края пластин потребуется согнуть под прямым углом. В передней и задней частях используемых лонжеронов нужно проделать аккуратные отверстия для их беспрепятственного соединения с гусеницами или лыжами. Для более надежной фиксации оси должны крепиться при помощи гаек и контргаек. Помимо своей основной функции, оси опорных катков также будут играть роли поперечин, расположенных между лонжеронами. К установленным на лонжеронам потребуется приварить стойки, заранее сделанные из стальных уголков, размерами 30×30 мм. Между первой парой стоек нужно установить площадку для монтажа редуктора, а также промежуточного вала, предусмотренного в цепной передаче используемой бензопилы. Между второй парой стоек крепиться площадка, на которой будет монтироваться сиденье и ящик, играющий роль своеобразного багажника;
2. Далее потребуется сделать гусеницы для снегохода из бензопилы. Для этого подойдет транспортерная лента. В устройстве гусениц роль приводного играет передний вал, который можно заранее сделать из трубы, диаметром 3 см. На готовый вал должны быть надеты круглые фланцы с предварительно проделанными в них отверстиями. Сами фланцы нужны для того, чтобы закрепить на них зубчатые приводные колеса гусениц. В отверстиях, расположенных по бокам трубы, потребуется впрессовать и приварить цапфы. Последние нужно заранее проточить для монтажа подшипников. Роль ведомой в устройстве цепной передачи играет звездочка, установленная в ведущем гусеничном валу. Зафиксировать ведомую звездочку можно на правой цапфе, в предварительно проделанной на ней шпоночной канавке. Для крепления звездочки потребуется гайка М14. Задний вал самодельной гусеницы выполняет функции натяжного. В его устройстве оба наконечника обычные и удлинять их не нужно, так как задний вал крутящий момент от двигателя не передает;
3. Далее изготовителю потребуется установить и надежно закрепить двигатель от бензопилы. Лучше всего выбрать для монтажа ДВС подмоторную стойку, которая должна крепиться к балке при помощи сварки. Сверху на стойку нужно установить топливный бак. Редуктор, который также можно взять от бензопилы, должен устанавливаться на площадке, и быть развернутым на 180 ⁰;
4. На финишном этапе потребуется обустроить место водителя снегохода. Кресло можно сделать из нескольких досок, толщиной 2 см, и обшить плотной мягкой тканью или поролоном. Крепить сиденье нужно при помощи петель.

Приводной вал

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

Как сделать снегокат с двигателем от бензопилы своими руками

Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:

«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт

Еще один минус – нет кожухов безопасности, что особенно важно для детей.
«Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт. Двигатель двухтактный, работает даже на морозе.
«Штиль» – пила средней мощности, зато она работает не так шумно

Не дает сильные выхлопы, что тоже важно для детей.

Необходимые материалы и инструменты

Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.

Для работы нужно подготовить такие материалы и инструменты:

1. Сварочный аппарат с электродами.
2. Труба дюралюминиевая Д16.
3. Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
4. Заглушки для пластмассовых труб – 2 шт.
5. Звездчатый элемент.
6. Траки по 5 см.
7. Фанера, пластик либо стеклопластик (обшивка).
8. Стальные валы.
9. Труба для рамы диаметром 25 мм.
10. Алюминиевый профиль (буквой «П»).
11. Стальная труба профильная сечением 20*20 мм.
12. Крепежные элементы (гайки, болты).

Чертежи и схема сборки снегоката

Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.

При сборке изделий своими руками необходимо соблюдать правила техники безопасности

Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:

1. Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
2. Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
3. Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
4. Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
5. Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
6. Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).
7. Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
8. Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
9. Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
10. На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.

Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Плюсы и минусы самодельного снегоуборщика

Нужно заранее решить, стоит ли начинать подобный проект, либо лучше от него отказаться. Вариантов есть несколько:

• расчищать вручную с помощью лопаты;
• купить заводской снегоуборщик;
• собрать технику своими руками.

У лопаты и ручного труда есть свои плюсы и минусы. Но такой вариант рассматривать нет смысла. Лопата все равно нужна, чтобы расчищать труднодоступные места и небольшие участки. Для основного объёма работ нужен снегоуборщик.

Решив собрать технику своими руками, вы получаете следующие преимущества:

• существенная финансовая экономия в сравнении с покупкой заводской техники;
• большинство материалов для сборки легко найти дома или купить за небольшие деньги в специализированных магазинах;
• если есть рабочая и ненужная бензопила, затраты вообще окажутся минимальными;
• полученный агрегат имеет компактные размеры, что позволяет чистить снег на небольших участках и в труднодоступных местах.

Плюс это опыт в вашу копилку и новые навыки.

Что же касается недостатков, то они субъективные. Во-первых, это малая мощность. Но нужен ли вам снегоуборщик с мощностью промышленной техники, вопрос риторический. Во-вторых, конструкция не столь продуманная, как у заводского образца. Но это зависит от вас, а также используемых схем и принципов сборки. Самодельный снегоуборщик может не уступать в плане безопасности и удобства эксплуатации даже топовым фабричным агрегатам.

Сфера использования

Предлагаемое сегодня в продаже оборудование отличается универсальностью, надежностью и простотой использования. Принято выделять две группы бензорезов в зависимости от технологии работы с техникой:

• Для мокрой резки.
• Для сухой работы.

Оборудование для мокрой резки имеет дополнительный бак с жидкостью для охлаждения. В качестве такой жидкости обычно используется холодная вода, которая по трубам подается непосредственно к месту резки, охлаждая нагревающийся диск. Тем самым удается решить проблемы с нагревом разрезаемых деталей. Уменьшается количество мелкой пыли, которая может выделяться при работе с бетоном, керамикой и другими материалами.

Устройство бензореза для сухой резки отличается простотой конструкции. Такая техника имеет небольшую производительность, что ограничивает ее использование исключительно бытовыми работами по дому. Процесс разрезания металла бензорезами данного типа будет длиться дольше, а при работе с железобетоном выделяется большое количество пыли, поэтому необходимо использование перчаток, защитных очков и респиратора.

Устройство и принцип работы самодельного снегоката

Снегокат состоит из нескольких элементов:

• руль;
• спинка;
• рычаг тормоза;
• сиденье;
• отражатель;
• брызговик;
• ролик с гусеницей;
• лыжа;
• амортизатор и пластинчатая пружина;
• осветительный элемент;
• кабина;
• ветровое стекло;
• воздухозаборник.

Принцип работы устройства следующий. Силовая установка, установленная в задней части или под сиденьем оператора (двигатель от бензопилы, триммера или другого устройства), заставляет вращаться одно или пару колес.

Они толкают конструкцию вперед, причем она скользит по снегу благодаря парной лыже, что уменьшает трение и равномерно распределяет нагрузку на снеговую массу. Оператор размещается на сиденье и выбирает направление движение с помощью руля, который также заканчивается одиночной лыжей.

В основе снегоката с мотором лежит силовая установка – двигатель от триммера

Конструкция и принцип работы

Решив заняться сборкой снегоуборочной машины из бензопилы, вы получаете дополнительный опыт, навыки, а также возможность при минимальных вложениях получить отличный аппарат для уборки снега зимой.

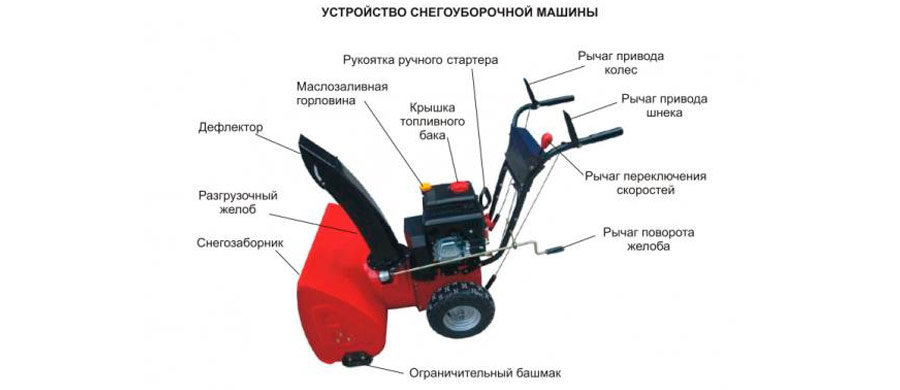

Конструктивно снегоуборщик будет включать в себя несколько основных элементов.

• Движущая часть. Это двигатель. Тут можно взять двигатель внутреннего сгорания, работающий на бензине, практически от любой бензопилы. Будь то хоть Дружба, Урал, Husqvarna или Stihl. Главное, чтобы мотор был рабочим, а сама бензопила не требовалась для выполнения прямых обязанностей. Всё же жертвовать бензопилой ради снегоуборщика не всегда стоит.
• Ковш. Будет располагаться с фронтальной стороны техники. Для изготовления ковша можно взять листы металла, либо же прочный пластик. Но металл надёжнее и долговечнее.
• Шнек. Это модуль для забора снега, который находится в полости ковша. Нужен для забора, измельчения, а также перемещения снега по выпускному жёлобу. Шнек вращается за счёт работы двигателя.
• Выпускной жёлоб. Для его изготовления применяют те же материалы, что и для ковша. Необходим для перенаправления снежных масс к отбрасывателю. То есть двигает снег к выходному отверстию.
• Ходовая. Это то, за счёт чего снегоуборщик будет перемещаться. Тут можно задействовать обычные колёса, либо гусеницы. Отталкивайтесь от того, что у вас есть в распоряжении;
• Рукоятки. Отвечают за управление, а также изменение режимов работы.

Определившись с основными нюансами, можно начинать работу по сборке снегоуборочной машины на основе двигателя внутреннего сгорания от бензопилы.

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Originally posted 2018-07-04 08:21:07.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Ее технические характеристики следующие:

• мощность – 1 кВт;
• вес — до 12 кг;
• двигатель (двухтактный);
• длина шины – 45 см;
• топливо (бензин).

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

• двигатель (бензиновый, двухтактный, одноцилиндровый);
• мощность – 3,68 кВт;
• вес – 11,7 кг;
• параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.
