Частые вопросы
Очень много усилий приходится прикладывать для фиксации материала. Как этого избежать?
К такому результату приводит неправильная регулировка шарниров прижимной планки. Отрегулируйте их так, чтобы материал фиксировался легко и без дополнительных усилий. Неотрегулированные шарниры могут привести к их поломке, либо к недостаточному прижиму материала.
Во время гнутья трубы уводит шов. Как этого избежать?
Шов трубы нужно пускать по плоскости гнутья, то есть по валикам, тогда он уходить в сторону не будет.
В гидравлическом шиногибе во время работы из-под уплотнительных соединений течет масло. Как исправить?
Для устранения неисправности необходимо заменить манжеты на поршне гидроцилиндра.
С какой целью необходима центровка шины в зоне гибки?
Центровочная скоба, предусмотренная в конструкции станков, необходима для наиболее правильной установки шины относительно центральной оси штока. В случае значительного смещения, возможна деформация зеркала гидроцилиндра.
Как выбрать типоразмер агрегата?
Поскольку конструкциями любых шиногибов предусмотрено выполнение калибрующей гибки с прижимом заготовки в конце рабочего хода, то технологическое усилие процесса может быть рассчитано по формуле
Рг = F×q,
где — F – площадь проекции шины на плоскость гиба (общая площадь полок готовой шины в мм2), а q – удельное усилие гибки-калибровки, которое составляет:
- для алюминия – 60…80 МПа;
- для меди – 90…120 МПа.
Меньшие значения удельного усилия соответствуют гибке шин с меньшей толщиной исходного материала.
Учитывая возможность производства гибки с уменьшенными радиусами закругления, когда инерция пластического течения металла возрастает, расчётное усилие гибки стоит увеличивать на 10…15%, и по этим данным производить выбор типоразмера шиногиба.
Другими параметрами выбора подходящей модели шиногиба являются:
- Максимальные размеры изгибаемой шины, мм (отдельно – при гибке по упорам и без них).
- Наибольший ход плунжера, мм.
- Максимальный угол гиба, град.
- Масса и размеры.
Схожими конструктивными решениями обладают шиногибы от известного производителя оконных конструкций Rehau. Основное различие конструкции заключается в том, что расстояние между упорами и ширина подвижной половины штампа здесь увеличена, и адаптированы под наиболее часто используемые профили уголков.
Полотна для ручного лобзика. Ищем самые лучшие
Резьбомер. Как узнать шаг резьбы?
Лучшие модели
Среди предлагаемых производителями гидравлических станков наибольшей популярностью и надежностью обладают следующие модели гидравлических станков:
SHTOK ПГШ-125Р+ 02016
Модель, позволяющая сделать качественный и ровный сгиб шин. Может использоваться для изделий с толщиной не более 12 миллиметров. Работает сразу в двух плоскостях: в вертикальной и в горизонтальной. Может приводиться в действие при помощи специального насоса, который нужно приобретать отдельно. Имеет общую массу в 85 кг. Максимальный угол загиба – 90 градусов. Мощность достигает 0,75 кВт. Модель отличается особым показателем прочности и долговечности.
ШГ-150А
Автономный станок для сгибания шин толщиной до 10 миллиметров и с шириной до 150 мм. Может работать со встроенным и с дополнительным выносным насосом. Имеет удобную разметку со значениями основных углов. Рабочая часть расположена вертикально, что обеспечивает максимальное удобство при сгибании длинномерных изделий. Агрегат максимально надежный из-за отсутствия быстро ломающихся элементов: шланги и соединения быстроразъемного вида.
SHTOK ШГ-150+ 02008
Профессиональная модель для промышленного производства. Имеет конструкцию вертикального типа. Оснащён специальным угловым профилем, который дает возможность согнуть длинные изделия под прямым углом. Инструмент создается исключительно из наиболее прочных материалов, что делает его эксплуатационный срок максимально продолжительным. Для функционирования модели требуется подключение специального насоса. Общий вес станка – 18 кг.
ШГГ-125Н-Р
Универсальный и мощный станок для гибки медных и алюминиевых шин с шириной до 125 миллиметров. Общий вес изделия 93 килограммов. Оснащен внешним насосом. На откидной верхней раме имеется удобная разметка, позволяющая контролировать значение угла при сгибании.
ШГ-200
Модель с выносным гидравлическим насосом. Обеспечивает ровные и качественные сгибы под прямым углом. Имеет довольно компактные размеры и относительно небольшую массу, поэтому ее легко можно транспортировать при необходимости.

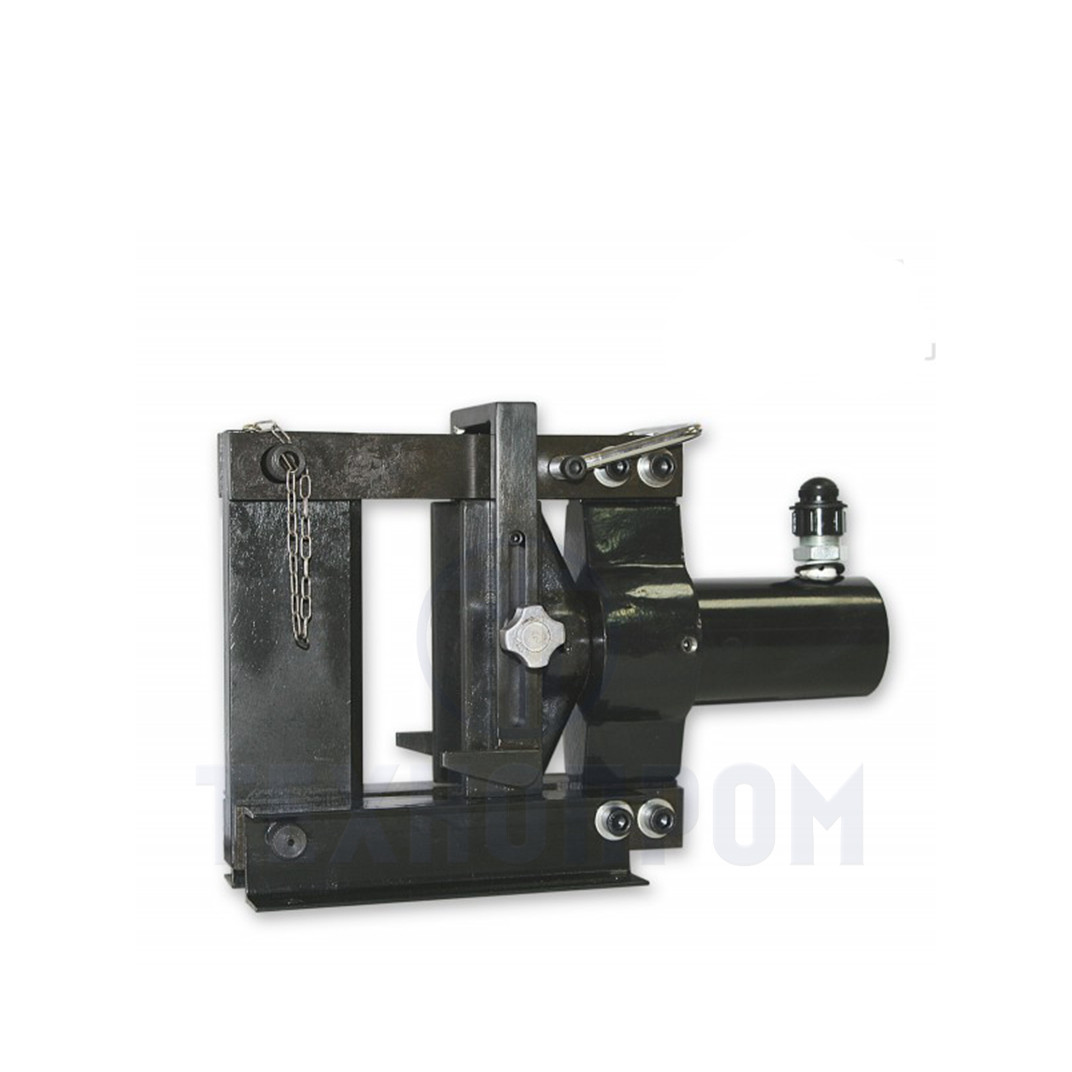

Гидравлический шиногиб

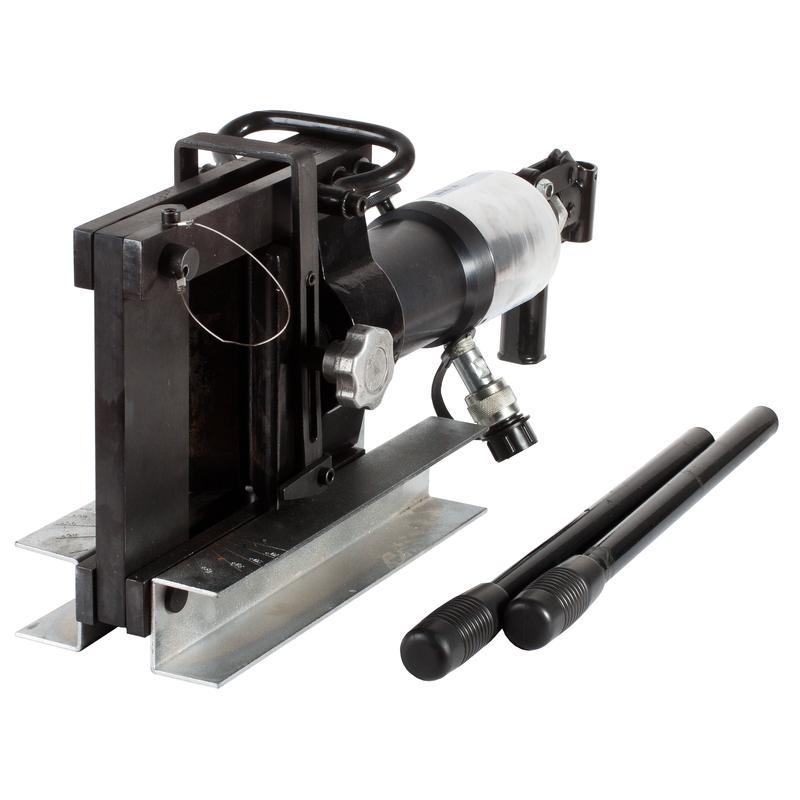

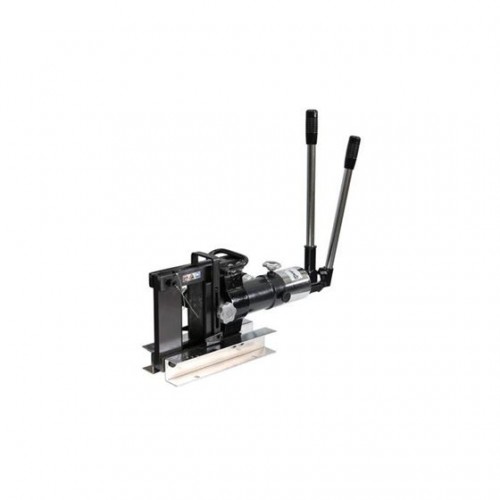

Для привода такого устройства потребуется специальная гидравлическая мини-станция на базе насоса двойного действия (заметим, что производители далеко не всегда комплектуют ими шиногиб, но обеспечивают необходимую унификацию всех крепёжно-присоединительных элементов).

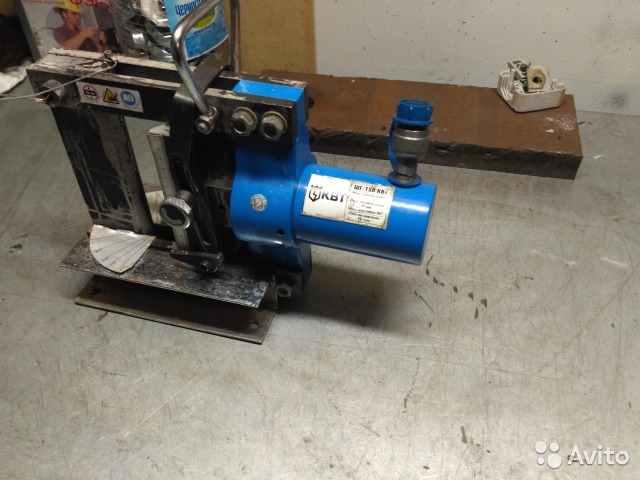

В качестве примера компоновки рассмотрим гидравлический шиногиб модели ШГ-150. Его принципиальное отличие заключается в том, что агрегат имеет боковой, а не верхний ползун, что позволяет свободно размещать устройство на верстаке электромонтажной мастерской.
Основные части шиногиба ШГ-150 (производитель – фирма КВТ):
- Рамная станина.
- Узел винтового прижима заготовки к неподвижной половине штампа.
- Плунжер с подвижной половиной штампа.
- Маркированные упоры, которые размещены по фронтальной и тыловой сторонам оборудования.
- Рабочий шланг с присоединительной арматурой.
- Направляющий фланец для плунжера.
Конструкция рассчитана на использовании насоса двойного действия, который, хотя работает несколько медленнее (особенно в начальной стадии гибки), зато обеспечивает стабильность основного технологического усилия на протяжении всей стадии качания рукоятки насосной станции. В конце процесса переходной штуцер ослабляется, что вызывает постепенное стравливание масла в нижнюю полость цилиндра. В результате неподвижная половина штампа немного отходит от согнутой шины, что облегчает извлечении готового изделия из шиногиба.
В усовершенствованной модели — ШГГ-150Н — предусмотрена лазерная разметка установки упоров, что значительно увеличивает точность гибки.
При частых применениях рабочую станцию стоит стационарно закреплять на верстаке, что повышает удобство использования устройства.
Как правильно выбирать
Механические шиногибы – это простейшие механизмы, модели которых не имеют каких-либо конструктивных отличий.
Какой шиногиб приобрели бы Вы для себя?
РучнойГидравлический
При выборе гидравлического станка стоит обратить внимание на следующие параметры:
- Встроенный или внешний гидравлический механизм. Выносные насосы в комплектацию не входят, их необходимо приобретать дополнительно.
- Какие заготовки предполагается гнуть. Для гибки нетолстых заготовок, шириной не более 120 мм, вполне подойдут легкие, компактные модели. Для работы с толстыми деталями шириной до 150-200 мм лучше выбрать мощное оборудование – универсальные станки или столы для обработки токоведущих медных и алюминиевых шин.
Важно также учесть следующие характеристики оборудования:
- масса;
- максимальная ширина и толщина обрабатываемой металлической полосы;
- показатель прилагаемого усилия.
