Самодельный станок для заточки дисковых пил

Недорогие станки от 5 до 30 тыс. рублей

К категории недорогих станков для заточки дисковых пил относятся как легкие малогабаритные устройства с упрощенной конструкцией и небольшой мощностью привода, так и популярные полнофункциональные модели. Все они представляют собой российские бренды, произведенные в Китае, и в целом имеют неплохие отзывы. Станок JMY 8-70 в России также продается под индексами MTY 8-70 и LTT JMY 8-70.

№	Модель	Макс. диаметр (мм)	Мощность привода (Вт)	Вес (кг)	Тип управления	Цена (руб.)
1	«Калибр Мастер» ЭЗС-110 Дм	400	110	2,4	ручное	6 000
2	EINHELL BT-SH 90/350	350	110	5,7	ручное	6 500
3	JMY 8-70	550	250	42	ручное	18 000
4	«Кратон» SBS-600	600	370	54	ручное	25 000
5	«Энкор Корвет» 472	600	370	45	ручное	27 000

Обзор самых популярных устройств

Моделей станков для точения дисковых пил очень много, поэтому имеет смысл рассмотреть самые популярные модели.

JMY8-70

Предназначен для деревообрабатывающих компаний, где детали и заготовки выпиливают дисковыми пилами. Благодаря этому станку можно поддерживать в идеальном состоянии диск пилы, что повысит производительность и качество обработки древесины.

Основные характеристики:

• напряжение питающей сети – 220 V;
• мощность электродвигателя – 250 Вт;
• скорость вращения точильного круга – 2850 об/мин;
• тип электромотора – асинхронный;
• диаметр шлифовального круга – 125 мм;
• диаметр затачиваемых дисков пил – 80-700 мм;
• угол поворота заточного диска (вправо-влево) – 45/30°;
• масса – 30 кг.

Преимущества:

• использование алмазного диска позволяет длительно эксплуатировать станок без техобслуживания;
• довольно прочное литое основание позволяет добиться высокой точности заточки;
• за счет резиновых вставок под основанием, эффективно гасится вибрация и шум;
• легко регулируется.

Недостатки:

• ручная настройка;
• отсутствует система охлаждения.

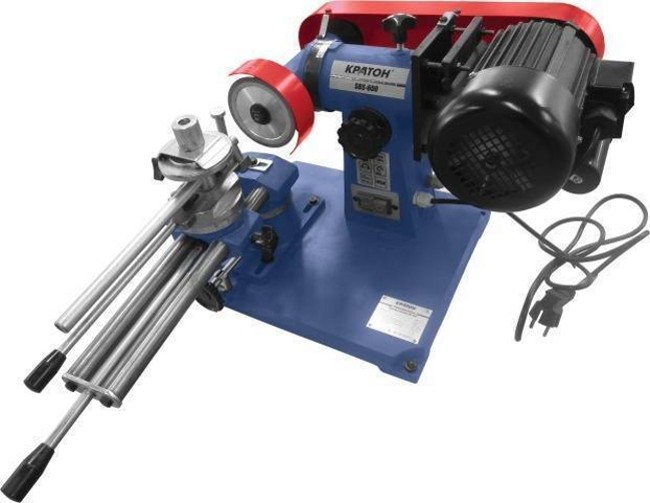

КРАТОН SBS-600

Подходит для деревообрабатывающих предприятий, так как позволяет затачивать пильные диски диаметром 160-600 мм. Оснащен удобным поворотным механизмом и специальной шкалой.

Основные характеристики:

• напряжение – 220 V;
• потребляемая мощность – 370 Вт;
• скорость вращения абразивного круга – 2800 об/мин;
• тип электромотора – асинхронный;
• диаметр абразивного круга – 100 мм;
• диаметры затачиваемых дисков – 160 — 600 мм;
• посадочный диаметр диска – 20 мм;
• передний угол заточки – 0-30°;
• задний угол заточки – 0-30°;
• размеры без упаковки – 480х900х205 мм;
• масса – 45 кг.

Преимущества:

• ременная передача. Благодаря ей удается защитить электродвигатель от перегрузок и уменьшить шумность станка;
• жесткая и прочная конструкция;
• предусмотрена регулировка под требуемые углы заточки;
• имеет защиту от травм;
• небольшие размеры. Благодаря компактным размерам станок удобно монтировать и обслуживать в процессе эксплуатации.

Недостатки:

большой вес.

Калибр ЭЗС-65МФ 11512

Это многофункциональный точильный станок рассчитан на бытовое использование, так как предназначен для точения лезвий ножей, пил и сверл.

Большая скорость вращения рабочего органа позволяет быстро и качественно заточить любой режущий инструмент.

Основные характеристики:

• напряжение – 220 V;
• потребляемая мощность – 65 Вт;
• скорость вращения абразивного круга – 6000 об/мин;
• диаметр абразивного круга – 49.3 мм;
• посадочный диаметр пильного диска – 7.5 мм;
• размеры в упаковке (ДхШхВ) – 218х200х172 мм;
• масса – 1,6 кг.

Преимущества:

• предусмотрен прозрачный экран для защиты работника от пыли, искр, металлической и абразивной крошки;
• в станине станка имеются отверстия для надежного крепления двигателя и других узлов;
• не требуется сервисное техобслуживание;
• небольшая цена.

Недостатки:

не предусмотрена регулировка угла заточки.

КАЛИБР ЭЗС — 110Дм

Профессиональный электрический заточной станок, позволяющий быстро и качественно точить зубья пильных дисков диаметром 90 — 400 мм. Электромотор станка закрыт кожухом, что защищает его от пыли, грязи и механических повреждений.

Основные характеристики:

• потребляемая мощность – 110 Вт;
• скорость вращения точильного диска – 5300 об/мин;
• размеры точильного круга – алмазный:100х2,5х20мм; керамический: 100х6,0х10 мм;
• допустимый диаметр пильного диска – 90-400 мм;
• угол поворота заточного блока (влево/вправо) – 25/25°;
• напряжение сети – 220 V;
• тип электромотора – однофазный коллекторный;
• размеры в упаковке (ДхШхВ) – 365х275х295 мм;
• масса – 2,4 кг.

Преимущества:

• низкая цена;
• просто настраивается;
• имеет простое управление;
• не требует сервисного обслуживания;
• большой срок эксплуатации.

Недостатки:

большие зазоры в сопряженных соединениях.

В общем, затачивать дисковые пилы несложно, нужно только знать, как это правильно делается и с помощью какого оборудования. Для затачивания в домашних условиях можно изготовить небольшой станок из болгарки или точильного станка, это позволит сэкономить семейный бюджет. Для небольших предприятий имеет смысл купить рассмотренные в статье популярные модели.

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Способы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

Процесс заточки дисковых пил своими руками

Основная последовательность для качественной работы включает в себя следующие моменты:

1. Как правило, заточенную пилу размещают на оправке и зажимают конусным втулочным механизмом посредством вкручивания гайки.
2. Посредством использования угломера, изделие становится четко горизонтальным, при этом угол скоса становится не более нуля. Фиксация происходит за счет использования маятникового угломера.
3. Осуществляя перемещение оправки по горизонтальной поверхности с инсталлированным диском, устанавливают особый угол для заточки поверхности детали; передняя плоскость точильного элемента плотно соприкасается с несущей частью точащего кругового элемента.
4. Для правильного определения, с какого зуба нужно начинать заточку, используют яркий маркер.
5. Включая электромотор, применяют ряд распиливаний, прижимая деталь к поверхностной части с внутренней и с внешней стороны, подлежащей затачиванию.
6. Насколько плотный слой металла будет снят, зависит только от усилия прижимом, а также количеством движений поступательного характера.
7. После заточки первого зубца, пила выводится из круга для точильных операций и проворачивается на один зуб, он же становится следующим во время точения.
8. Операция проходит необходимые стадии в зависимости от количества зубьев, которые нужно заточить.

Republished by Blog Post Promoter

Заточка без станка

Наточить пилу можно дома без помощи станка. Но не стоит при этом держать ее вручную, проводя заточку на шлифовальном круге. Для правильности работы усилия рук будет недостаточно, и глазомер не сможет выверить нужный угол. Для упрощения задачи можно воспользоваться каким-либо устройством фиксации, для такой цели пригодится обычная плоская поставка. Ось заточного диска при этом должна совпадать с поверхностью подставки. А круг, в свою очередь, должен размещаться перпендикулярно пиле. При необходимости сделать углы конструкцию делают подвижной с помощью шарниров. Но тут возникает трудность в соблюдении одинаковой величины угла передней и задней заточки. Избежать этого поможет жесткая фиксация пильного круга в отношении абразивного диска. Это можно сделать при помощи оправочного паза или крепления упоров в подставке, которые позволят закрепить угол.

Самостоятельное изготовление станка для заточки пил

Когда в наличии имеется электрический агрегат для заточки острых поверхностей, значения не имеет заводского он производства или домашнего. Особенно данная тема актуальна, когда речь идет о том, чтобы качественно заточить зубья, которые сделаны с учетом разных геометрических форм и углов для точения. Таких механизмов несколько и они стали следствием оптимизации обработки режущей поверхности, которые имеют разные свойства.

Наиболее часто встречаемые формы зубчатой поверхности:

1. В форме прямой, когда забота о качестве выполнения не обязательна.
2. В форме скошенного зуба; Имеются два угла наклонной поверхности: правая и левая. Как правило, используется в дисковых пилах. Очень часто используется в подрезке изделий с ламинированием по двум сторонам, ибо не выдает сколовых трещин ни по одному краю.
3. В форме продолговатой трапеции. Поверхность способна долгое время удерживать кромку в остром положении, возвышаясь над зубьями под прямым углом. В такой ситуации зубья могут быть распилены по-черному, а при прямых зубьях – по-чистому.
4. В форме конического обтекателя. Наиболее часто встречается в работах на вспомогательных началах. Чаще всего, надрезают поверхностное сечение ламината, не допуская осколков при осевом распиливании.

С передней стороны все зубья состоят в форме плоской поверхности, но некоторые разновидности пилы имеют вогнутую поверхность. Сама дисковая пила имеет четыре главных угла, которые формируют определенную форму в пересекающей плоскости:

• угол, расположенный с передней стороны;
• угол, образующий заднюю поверхность;
• скашивающиеся углы в плоскости переднего и заднего входа.

В качестве дополнительного угла учитывают также вариант с заострением угла, который формирует совокупность углов переднего и заднего ряда. В действительности же угол заточки непосредственно зависит от того, для каких целей предназначается пила.

1. Для пиления продольным способом используют пилы с размерными характеристиками при переднем угле в 15- 20 градусов.
2. Поперечное пиление для дисковой пилы выполняется при соотношении 5-10 градусов.
3. Универсальные характеристики дают возможность увеличить градус наклона до 15 градусов.

Именно по таким принципам определяется станок заточной для пиления дисковым способом. Станки такого типа имеют определенную конструкцию при выпиливании одинарным способом:

• Во время работы станка для заточки дисковых пил происходит перемещение только пилы (сам двигатель остается в исходном состоянии).
• Во время работы в движения приходят два элемента: пила для затачивания и мотор с двигательным круговым параметром.
• Перемещаются также два стандартных элемента: пила и мотор.

Типичным примером выступает стандартный самодельный станок для заточки дисковых пил, который может быть агрегатом, состоящим из двух взаимосвязанных элементов:

1. Точильный двигатель со съемным валом.
2. Суппортная площадка, которая крепится к дисковому основанию.

Чтобы обеспечить полноценный угол заточки элемента в агрегате всегда предусматривается наличие системы, которая дает возможность содействовать изменению наклонной поверхности на полотне с зубчатой поверхностью.

Общее устройство станка

Заточка круглых пил производится путем кратковременного касания вращающимся заточным кругом режущей плоскости зуба. Соприкосновение абразива и металла выполняется под строго заданным углом, который должен повторяться с высокой точностью для всех зубьев пилы. На практике в зависимости от конструкции станка горизонтальное и вертикальное угловое позиционирование может выполняться поворотом как суппорта с закрепленной на нем пилой, так и приводного блока с заточным кругом. Рабочая подача также имеет различные варианты: подвижным может быть любой из этих углов или же оба вместе.

На рисунке ниже представлен общий вид станка для заточки дисковых пил «Кратон» SBS-600, компоновку которого можно назвать традиционной. На опорной станине станка расположены стойки. На первой смонтированы поворотная точильная головка и электродвигатель, а на второй — ползун с поворотным суппортом, на котором находится устройство фиксации дисковой пилы. Наклон головки устанавливается по шкале, расположенной на ее корпусе, с помощью регулятора и фиксируется зажимным винтом.

Ползун может перемещаться по двум цилиндрическим направляющим, которые рукояткой поворачиваются в обе стороны относительно нулевой точки шкалы на неподвижной стойке. Закрепленный на ползуне суппорт с зажимным устройством также имеет шкалу, предназначенную для отсчета поворотов вправо и влево. Подача и отвод пилы производятся рукояткой суппорта, а поворот на следующий зуб — вручную, с расфиксацией и повторной фиксацией прижима.

Станочный агрегат JMY8-70 – польза и отличительные особенности

Современные заточные станки для дисковых пил, таких как JMY8-70 имеют на сто процентов китайскую сборку и целиком и полностью представляет собой высококачественный агрегат, годный для долгосрочной эксплуатации. Многие специалисты по самостоятельной сборке агрегата берут данное устройство в пример, когда возникает необходимость сделать станок своими руками.

Основное назначение выше упомянутого станка: затачивание пил на диске, в основе которых лежат твердые сплавы, пригодные к быстрой резке по металлу. Станок способен с успехом обрабатывать поверхность детали спереди и сзади, а также способность делать заточку угловой поверхности на максимально качественном уровне.

• В основе лежит свой круг для обработки детали посредством алмазного нагревателя, минимальный размер радиуса – 65 мм.
• Пила оснащена наклонным суппортом, он и дает возможность осуществлять заточку изделия под необходимым углом пилой своими руками.
• Корпусная поверхность производится из специальной литой стали, главным образом используемой в авиастроении.
• Агрегат инсталлируют на резиновые прокладочные материалы. Они позволяют максимально снизить вибрационную составляющую при обработке материала и давать возможность пить либо подливать воду время от времени для недопущения остановки механизма.
• Механизм регулируется крайне легко и просто. Даже малоквалифицированный персонал способен управлять данным агрегатом, в том числе совсем не подготовленные специалисты.

При отгрузке товара заводом-производителем для эффективного управления агрегатом прилагают подробную инструкцию, которая в полной мере описывает все сильные стороны агрегата и методы работы с ними.

Основные технические характеристики, связанные с устройством JMY8-70:

1. Размеры круга для шлифовальной обработки имеют трехгранные параметры: 117×9х7 мм;
2. Затачиваемый круг способен поворачиваться на угол не менее 20 градусов.
3. Диаметральная поверхность пилы для заточки составляет не менее 70-800 мм.
4. Стандартный шлифовальный круг приводится в движение в считанные секунды, а его скорость вращательного момента достигает 2900 оборотов в минуту.
5. Вес агрегата – 35 кг.

Многие люди, которые используют ручной труд, применяют дисковые пилы из сложных составляющих не на регулярной основе, а в зависимости от необходимости. Таким образом, покупка заводского оборудования может вылиться в ненужные финансовые затраты. Лучшим решением для домашней работы является использование самодельного заточного станка для дисковых пил. Именно поэтому обращение к сторонним компаниям не имеет смысла.

Как правило, для того чтобы выточить изделие своими силами, необходимо использовать сложные механизмы, дабы исключить вероятность порчи изделия. По этой причине и нужно использовать тот агрегат, который даст возможность выдержать обязательный угол для затачивания. Именно сложный станок позволяет установить механизм в продуманном положении с ориентацией на круг для заточки.

Обычный агрегат для самостоятельной выточки детали включает в себя:

• Электромотор с закрепленной насадкой для шлифовального диска.
• Подставная площадка, чаще всего на поверхности которой есть возможность располагать ось вращения заточного круга.
• Наклон подставки обеспечивается посредством петель с одной из сторон, а также благодаря вращающемуся моменту – с другой стороны. Это дает возможность выполнить заточку агрегата по передней и задней поверхности.
• Дисковая грань фиксируется за счет специальных держателей, на которых и крепятся пилы. По этой причине на поверхность устанавливают специальный паз, на котором и фиксируется пила. Строгое соблюдение правил инструкции дает возможность выдержать угол заточки зубьевых поверхностей.
• Устройства для обработки материала имеют разные диаметры.
• Обязательно должны быть качественные упоры для надежной фиксации агрегата.

Видео: самодельный заточной станок дисковых пил.

https://youtube.com/watch?v=Z4pivLmhAkY

Основные характеристики

Аппараты для затачивания дисковых пил по дереву, как правило, комплектуются кругами. Эти круги могут значительно отличаться друг от друга по нескольким характеристикам:

• по диаметру (варьируется в диапазоне от 12 до 250 мм);
• материалу, из которого изготавливаются абразивные круги (это может быть, допустим, эльбор или карбид кремния, в некоторых случаях также используется алмазное напыление);
• толщине (она может составлять от 16 до 40 миллиметров);
• размерам крепёжных отверстий (стандартные диаметры таких отверстий на сегодняшний день равны 16, 20 и 32 мм).

Почти во всех современных заточных станках есть электрический привод. От его мощности будет напрямую зависеть производительность заточки. Маломощные бытовые модели могут бесперебойно функционировать до 20 минут, потом их надо отключать, чтобы они отдохнули и охладились. А вот профессиональные заточные агрегаты могут работать до восьми часов с двумя короткими перерывами по полчаса. Причём здесь главным рабочим элементом может быть не абразивный круг, а так называемая шлифовальная лента.

Изготовление

Пошаговая инструкция по изготовлению самодельного станка для заточки дисковых пил:

1. Изготовление станины из металлического листа, уголков. Она должна быть устойчивой.
2. Установить двигатель, закрепить его на основании.
3. Поставить суппорт. Желательно заказать готовую деталь у профессионалов.
4. Установить механизм для выставления разных углов абразивного круга.
5. Из металлических или пластиковых листов изготовить защитные щитки. Закрепить на станке.
6. Подключить провода к пусковым кнопкам, вывести кабель для подключения к сети.

После проведения манипуляций останется проверить надежность закрепления деталей, выполнить стартовый пуск. После первой заточки на самодельной установке нужно откалибровать положение абразивного круга, чтобы задать необходимый угол.

Любая оснастка со временем тупится. Зубья дисковой пилы без заточки не только будут портить разрезаемый материал, но и могут разрушиться при рабочем процессе. Чтобы избежать проблем, необходимо своевременно перетачивать режущие части. Для этого применяется специальное оборудование, которое можно собрать самостоятельно.
