Что можно сделать из бензопилы своими руками

Как сделать лебедку и пилораму из бензопилы своими руками

Самоделки из «Урала» часто помогают и в строительстве. Так, при возведении зданий из цельного леса приходится распускать бревна на брус. Пилорама из бензопилы «Урал» дает возможность выполнить это действие максимально быстро, аккуратно, сохраняя точность реза. Главное преимущество – отсутствие необходимости выполнять какие-либо сложные переделки. Приспособление просто требуется надежно закрепить в самодельной раме, которая может быть изготовлена из металлических уголков или профильных труб. Бревно для обработки затем уже укладывается на подготовленные направляющие.

Схема изготовления пилорамы из бензопилы своими руками.

Создавать чертежи пилорамы из бензопилы своими руками не придется, потому как в сети доступно большое количество идей, подходящих даже для человека без опыта.

Безопасность использования конструкции обеспечивается тем, что не нужно самостоятельно передвигать бревно. Для этой цели служит каретка с пилой, которая, в зависимости от толщины бревна, закрепляется на необходимой высоте. После включения рама перемещается точно, а срез остается аккуратным и получается ровным. Можно эксплуатировать устройство не только для цельного бруса, но и для распиловки доски, с целью заготовки дров.

На заметку! Нужно быть готовым к тому, что в процессе работы будет образовываться большое количество опилок, так как для распиловки используется цепь значительной толщины.

Самодельная лебедка также станет хорошим помощником при строительстве, потому как с ее помощью получится легко поднимать грузы на высоту, перемещать спиленное дерево. Кроме того, применяя лебедку, удастся вытащить застрявшую машину или вытянуть из воды на берег катер. Эффективность работы будет зависеть от передаточного числа редуктора, в некоторых моделях показатель может достигать 1,5 т.

Пилорама из бензопилы позволит легко и быстро превратить бревна в брус.

Чтобы прибором было удобно пользоваться, потребуется выполнить прочную раму, используя сварочные работы. На раме следует прочно закрепить мотор, редуктор и барабан с системой торможения. Для фиксации рамы на корпусе следует предусмотреть отверстия и проушины, через которые можно будет установить прибор на любую поверхность.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
2. Стальной уголок размером 5х5 см
3. Стальная трубка до 1 метра и диаметром 15-20 мм
4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

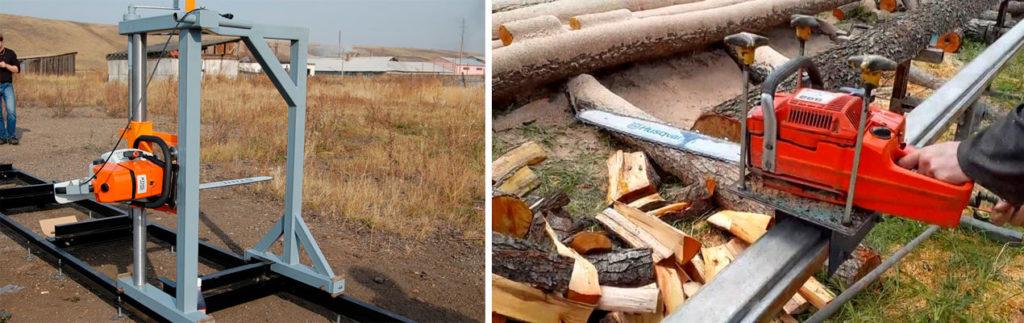

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля. Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

• 1 – рукоять управления мотором;
• 2 – тросик;
• 3,4, 7, 10 – звездочки передач;
• 5 – цепь;
• 6 – колесо;
• 8 – ручка;
• 9 – топливный бачок;
• 11 – крепление мотора;
• 12 – площадка под двигатель;
• 13 – ДВС;
• 14 – рама;
• 15 – плуг (насадка окучника).

Работа самодельного окучника показана далее в ролике.

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Какая пила подойдет для использования?

Самыми оптимальными для переделки бензиновыми пилами являются «Дружба», «Урал», «Штиль» и подобные модели с большим запасом мощности

Именно на этот параметр следует обратить внимание для осуществления переделки велосипеда в мопед. Очень хорошо поддаются переделке некоторые немецкие бензопилы с большими мощностями

Аппарат следует выбирать с мощностью не менее 2 л.с. и объемом двигателя не более 50 см3. Веломоторчики из таких агрегатов получаются самые выносливые.

Для того, чтобы сделать мотовелосипед не обязательно иметь специальное техническое образование, но разбираться в схемах и чертежах, а также иметь навыки ремонта садовой техники желательно. Не будут лишними и навыки работы со сварочным аппаратом.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра

Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы “Урал” имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы “Урал”, по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

1. двигатель от бензопилы “Урал” 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравера

1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы “Урал” своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Это интересно: Бункерные кормушки для кур: разъясняем подробно

Дополнительные агрегаты

Прежде, чем сделать легкий мотокультиватор, потребуется подготовить чертежи данного агрегата. Конструкция изготовленной машины простая: двигатель вращает шестерни, передавая увеличенное тяговое усилие на ведущее колесо.

Чтобы сделать снегоуборщик, рекомендуется определиться с конструкцией и нагрузками, которые будут возлагаться на машину. Если необходимо очистить от снега небольшую территорию, тогда самодельный снегоуборщик можно укомплектовать мотором от «Дружбы». Чтобы собрать более мощный агрегат, потребуется штилевский двигатель (мощность 3 кВт). Для создания упрощенной модели используются обычные саночные полозья.

При проведении вышеописанных работ особое внимание уделяется шнековому узлу. Он начинает двигаться за счет шестеренчатой пары и цепи. Для изготовления лопастей используется толстая кордовая резина

Заборное устройство можно сделать из оцинкованной стали. Для легкой эксплуатации полученной машины под снегоотбрасывателем устанавливается канализационная труба

Для изготовления лопастей используется толстая кордовая резина. Заборное устройство можно сделать из оцинкованной стали. Для легкой эксплуатации полученной машины под снегоотбрасывателем устанавливается канализационная труба.

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

• в резке каменных и металлических материалов;
• в выкачивании воды;
• в бурении скважин;
• в уборке снега;
• в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

• простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
• более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

1. Двигатели от пилы.
2. Редукторы.
3. Буры.
4. Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

• рама;
• двигатель (с мощностью, равной не менее 5 л.с.);
• гусеницы;
• рулевой механизм (сгодятся и велосипедные детали);
• полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Насадка-лебедка на бензопилу – особенности установки и эксплуатации

Некоторые известные бренды выпускают к своим бензопилам уже готовые приспособления, технологически изготовленные в виде небольших переносных насадок. К этим производителям относятся компании Stihl, Husqvarna, Patriot, Champion и AL-KO.

Насадка-лебедка для бензопилы выделяется простотой в самостоятельной установке и снятии. Для монтажа оборудования потребуется предварительно демонтировать режущие органы бензопилы. При этом элементы муфты сцепления инструмента должны остаться на месте. Далее нужно установить лебедку на вал, надев на него сначала штатный редуктор, а после него – все остальные элементы насадки.

Несмотря на сравнительно небольшие размеры, фирменная лебедка на бензопилу выделяется достаточно высокими тяговыми характеристиками. Ей под силу непродолжительная буксировка транспортных средств весом до 1 т, а также постепенное извлечение застрявшего объекта массой 1,2–1,5 т.

Готовые насадки в виде лебедок не нуждаются в регулярном обслуживании и частом ремонте. Все, что нужно оператору – это следить за состоянием и намоткой буксировочного троса, а также проверять уровень фиксации штатных болтовых соединений оборудования.

Другие типы конструкции

Самодельная пилорама из дерева

В целом изготовление пилорамы из бензопилы из дерева ничем принципиально не отличается от монтажа устройства из металлического профиля или труб. Разница заключается в том, что вместо них используют дерево. Главные плюсы такой конструкции – простота и быстрота сборки, более низкая стоимость материалов, а также отсутствие необходимости наличия сварочного аппарата.

Что касается срока службы деревянной пилорамы, то он достаточно высок при условии, что она будет укрыта от дождя и других атмосферных осадков.

Мобильная

Для изготовления мобильной пилорамы собирают только прямоугольную насадку-ограничитель из металлического профиля. Ее фиксируют на пластине бензопилы, где крепится цепь. Насадку опускают на прочно зафиксированное бревно и проводят пилу вдоль него. В результате срезается доска.

Мнение эксперта
Куликов Владимир Сергеевич

Если вы решили собирать мобильную пилораму, то лучше в верхней части насадки-ограничителя приварить ручку. Это существенно облегчит и сделает более эффективным использование устройства.

Главное достоинство мобильной пилорамы из бензопилы в том, что ее можно взять куда угодно, а также в быстрой сборке и разборке.

Но есть у нее и один весьма существенный недостаток – поскольку во время работы ее необходимо постоянно держать в руках, очень легко ошибиться и получить неровную доску с разной толщиной в разных местах.

Пилорама из болгарки или дисковой пилы

Для изготовления пилорамы можно использовать не только бензопилу, но и болгарку. Собирается устройство точно так же. Единственное отличие заключается в том, что в конце основании по центру крепят болгарку с соответствующей насадкой или ручную дисковую пилу.

Следует помнить, что в силу конструкции болгарки и дисковой пилы тележка пилорамы должна быть смонтирована иначе.

Применение бензопилы

Такое устройство, как бензопила, применяется широко в домашнем хозяйстве и на больших предприятиях. Сложно найти инструмент, который будет соперничать с ней по функциональности. Возможности бензопилы делают ее незаменимой во многих сферах хозяйства.

Бензопила предназначается по своим функциям для распила древесины. Но есть и другие области применения. Такими считаются: резка металла, бурение скважин, выкачивание воды и др. Такое разнообразие использования можно практиковать благодаря наличию различных насадок и приспособлений.

Для выполнения различных работ бензопила имеет ряд свойств, способствующих применению ее в как многофункционального инструмента:

1. Присутствие высокопроизводительного бензинового двигателя, который отличается еще к тому же своей компактностью.
2. Двигатель бензопилы не требует больших вложений.
3. Высокая производительность двигателя.
4. Бензопила может работать в трудных условиях.
5. Герметичность подачи топлива позволяет использовать бензопилу в различных положениях.
6. Устройство муфты сцепления защищает важные узлы инструмента от поломок и больших нагрузок.
7. Наличие удобного выходного вала позволяет подсоединить к нему дополнительное устройство.
8. Независимость применения пилы от условий: с ней можно работать где угодно.

Пилорама из бензопилы своими руками

Конструкция насадки на бензопилу выглядит следующим образом. Нужно установить на шину бензопилу самодельные струбцины, которые изготавливаются из кусков профильной трубы. На концах струбцин есть отверстия под болты, которыми они прикручиваются к бару бензопилы. Посередине каждой струбцины приварена вертикальная направляющая, которая предназначена для установки каретки.

Сбоку каретка имеет два приваренных паза из кусков профильной трубы большего диаметра. Каретка притягивается к вертикальным направляющим струбцин посредством болтов, которые позволяют регулировать высоту каретки в зависимости от толщины распиливаемого бревна. Таким образом, установив самодельную насадку на бензопилу и отрегулировав нужную высоту, можно приступать к распиловке бревна.

Для удобства передвижения, каретка располагается на доске, поэтому сверху распиливаемого бревна нужно прикрепить ровную обрезную доску. Можно также использовать и какую-то другую направляющую, изготовленную, например, из той же профильной трубы. На одном из фото видно, что в качестве такой направляющей для каретки пилорамы, была использована самая обычная алюминиевая лестница.

При распиловке бревна на доску, сначала нужно срезать горбыль, по всей длине бревна. Дальше работа идёт точно также, и все что потребуется, так это отрегулировать высоту каретки, от которой будет зависеть толщина получаемой доски. В процессе изобретения пилорамы из бензопилы, могут быть использованы и другие материалы, которые позволят улучшить и модернизировать данную самоделку.

Мопед из бензопилы

На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.

Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.

Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.

Это интересно: Погружная циркулярная пила — плюсы и минусы, критерии выбора

Советы и рекомендации

1. Закон о транспортных средствах не причисляет самоделку к транспорту, поэтому правила дорожного движения надо знать из-за собственной сознательности, а также придерживаться их по той же причине. На дороги общественного значения, где ездит большое количество машин выезжать нельзя.
2. Не путайте самоход с аэросанями. Принцип действия практически тот же, но аэросани несколько отличаются по специфике сборки.
3. Не стоит надеяться, что получившийся снегоход сможет перетаскивать грузы. Хоть мощность бензопилы и большая, но не поможет в транспортировке.
4. Желательно установить фары, потому как в темное время суток это будет залогом вашей безопасности.

Пилорама из бензопилы своими руками – поэтапное руководство к действию

Любое такое мероприятие необходимо начинать, четко понимая, для чего оно затевается. От этого и будет зависеть тот тип конструкции, который использовать будет наиболее целесообразно. Для домашних работ лучше предприниматься за выполнение стационарной пилорамы, заранее продумав площадку или место (в гараже, сарае, на заднем дворе), где она будет располагаться.

https://youtube.com/watch?v=WwX-NoUSksk

Дальнейшие работы рассмотрим в логической последовательности:

Изготовление чертежей, которые максимально отразят технологическую точность и будут гарантировать высокий уровень безопасности будущего прибора для окружающих;
Подготовить комплект необходимых расходных материалов, из которых впоследствии и будут собираться все основные рабочие элементы пилорамы. В него обязательно входят:

электросварка и набор электродов;
бензиновая пила;
шины и цепные полотна, диаметр которых необходимо регулировать индивидуально, исходя из особенностей работы;
металлический уголок (сожно заменить на квадрат-трубу);
направляющие;
роликовые механизмы;
прочный, желательно металлический тросик;
комплект подшипников.
При желании несущую раму можно усилить рельсами, поэтому набор материалов, приведенный выше, поддается корректировке и дополнению.

Начинаем изготавливать основание (ведущую раму). Для этого понадобятся уголки 5 х 10 см и рельсы. Их соединение должно производится строго под прямыми углами и параллельно той поверхности, на которую они будут устанавливаться

Для наиболее точной регулировки стоит воспользоваться обычным строительным уровнем.
Следуя инструкции чертежа, по всему основанию проделываются отверстия, диаметр которых не должен превышать 1,5 см.
Исходя из количества отверстий, делаются стяжки болтовыми креплениями.
Из металлических труб сваривают опорные стойки, на которые будет агрегироваться рама, зазор между которыми не должен превышать 1 метра.
Чтобы усилить эти крепления, образовавшие раскосы усиливают сварным металлом.
После того, как базис конструкции полностью сделан, стоит переходить к следующему немаловажному моменту – подвижной каретке. Для этого, снизу металлического или стального листа с большой толщиной закрепляется уголок 4 х см, после чего устанавливаются ролики ли подшипники

Для закрепления лучше применять сварку.
Вверху этого листа снова необходимо приварить металлическую основу для встраивания бензопилы. Ей может стать квадрат-труба, уголок или любое металлическое изделие, имеющееся под рукой.
На завершальной стадии домашнего производства пилорамы осталось подготовить ту часть, где будет закрепляться бревно и деревянная заготовка. После выбора оптимальной высоты фиксируются мобильные узлы – трубы, а так же шланги.

В принципе, если разобраться, достаточно несложно и не на столько затратно по сравнению с приобретением заводской пилорамы.

Чем еще можно дополнить представленную конструкторскую схему? Вариантов много, однако, чаще всего надстраивают именно механизм, который отвечает за управление заданной толщиной распиловки. Для этого к сварному основанию приспосабливаются контргайки, посредством затягивания которых и выбирает нужная в данном случае толщина распускаемых досок.

Преимущества самодельной пилорамы из бензопилы

Хотя работники лесной промышленности и могут пренебрежительно отнестись к маломощной «приспособе», она всё же имеет целый ряд преимуществ именно для частного использования:

1. Дешевизна. Одна из решающих выгод. Промышленные станки рассчитаны на большие объёмы и непрерывную работу в течение рабочей смены. Однако стоимость их, как и другого промышленного оборудования, чрезвычайно велика. Такие ориентированы на большие предприятия, прибыль и объёмы производства которых позволяют окупать подобные затраты. Но ведь в частном хозяйстве в таких объёмах нет нужды. Распиловка брёвен выполняется не постоянно, а изредка, и недолго. Намного логичнее собрать самодельный станок для роспуска деревьев. Стоимость даже самого дорогостоящего узла — самой бензопилы — редко составляет больше ста тысяч рублей. Самый простая и маломощная отечественная ленточная пилорама стоит в полтора раза больше. Зарубежные образцы обойдутся в несколько раз дороже. Расходы на металлические запчасти и сварка существенно не влияют на стоимость.
2. Компактность. Самодельная пилорама за редким исключением — это небольшой агрегат. Его можно без проблем транспортировать, а это даёт преимущество: роспуск древесины можно осуществлять на месте, не подвозя стволы целиком к месту расположения агрегата. Правда, если брёвна лежат вдали от места, где они нужны, придётся потом всё равно транспортировать полученные доски, однако эта задача уже проще и при погрузке, и по требованиям к транспорту. В разобранном виде пилорама из бензопилы практически не занимает места.
3. Простота конструкции. Инструмент, сделанный своими руками, отличается небольшим количеством деталей и может быть собран человеком без специальной подготовки, кроме сварочных навыков. Соответственно, и сломаться в нём может разве что сама бензопила.
