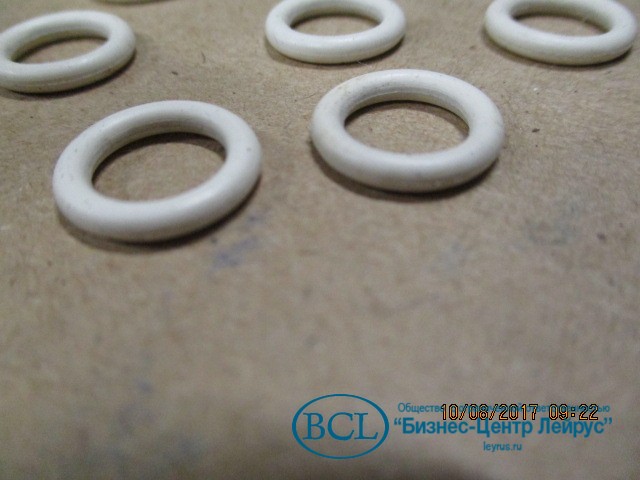

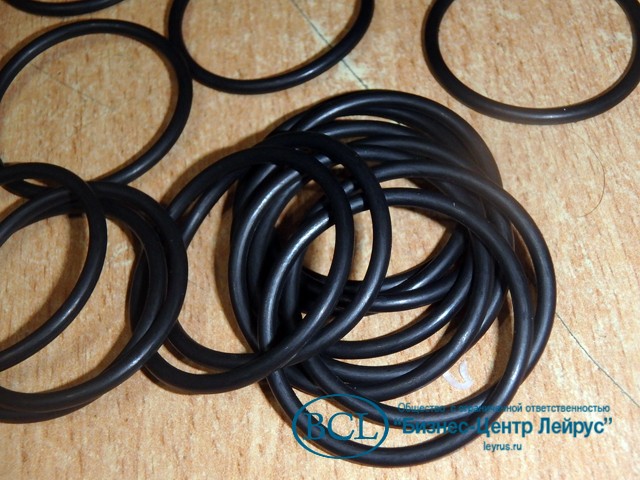

Использование
Уплотнительные кольца применяются для покрытию герметиком соединений разного оборудования вроде насосов, систем канализации, газовых магистралей и т. д. Кроме герметизации данные детали выполняют функции гашения шума и вибрации и изоляции от пыли, солнечного света, влаги и т. д.

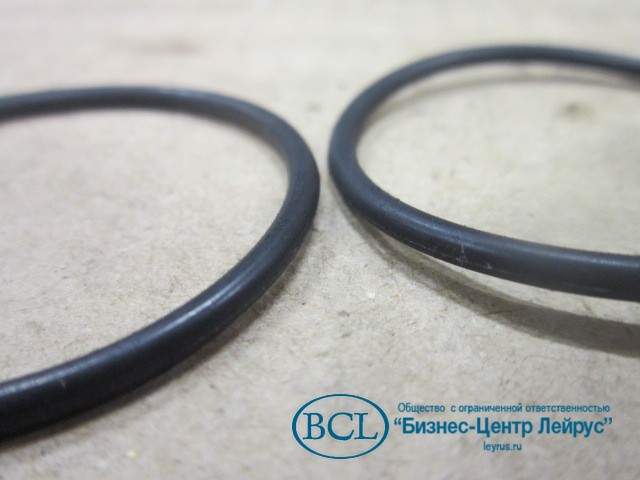

Уплотнительные кольца в общем рассчитаны на влияние соленой и воды для питья, топлива, смазки и отдельных прочих химически активных веществ. Максимальное давление существенно отличается для вариантов для подвижных и неподвижных соединений. Более того в первом варианте важна скорость движения. Диапазон рабочих температур – от -50 до 130 °C. Некоторые варианты уплотнительных колец отличаются нестандартными значениями названных показателей в зависимости от назначения.
Среди перечисленных материалов полиуретан в 2-3 раза по стойкости к износу превосходит резину. По этому уплотнительными кольцами из него нередко заменяют обычные резиновые детали. Силикон и фторсодержащая резина также превосходят по долговечности резину.

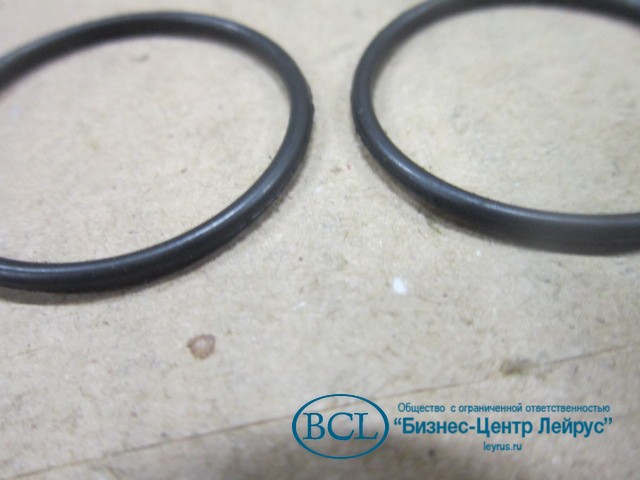

При этом каждый материал для уплотнительных колец должен подходить нескольким требованиям.
Во-первых, данные детали должны владеть стойкостью к воздействию химически активных сред.
Второе, в большинстве случаев требуется термическая устойчивость.
Третье, нередко нужна устойчивость к морозам, определяющая сохранение уплотнительными кольцами гибкости до конкретного термического порога.
Четвертое, очень важно понимать влияние их самих на изделия, с которыми они контактируют, другими словами коррозионную активность.
В-пятых, такие изделия значительно отличаются по твердости в зависимости от назначения.
В-шестых, важна устойчивость к износу.
Жесткостью называют возможность сопротивления деформации. Она устанавливается на основе соотношения остаточной деформации к силе удара. С ней связана способность к возврату в первое состояние после устранения стрессов.
Особенный вид условий вырисовывается во время использования уплотнительных колец на границе вакуума и воздуха. В этом случае значительно ускоряются окислительные процессы. Для оберегания изделий от них в состав включают дополнительные элементы.
Также, при давлении более 10 МПа вырисовывается кессонный эффект, который может привести к разрушению. Ему отлично сопротивляются уплотнительные кольца из плотного и твёрдого материала.

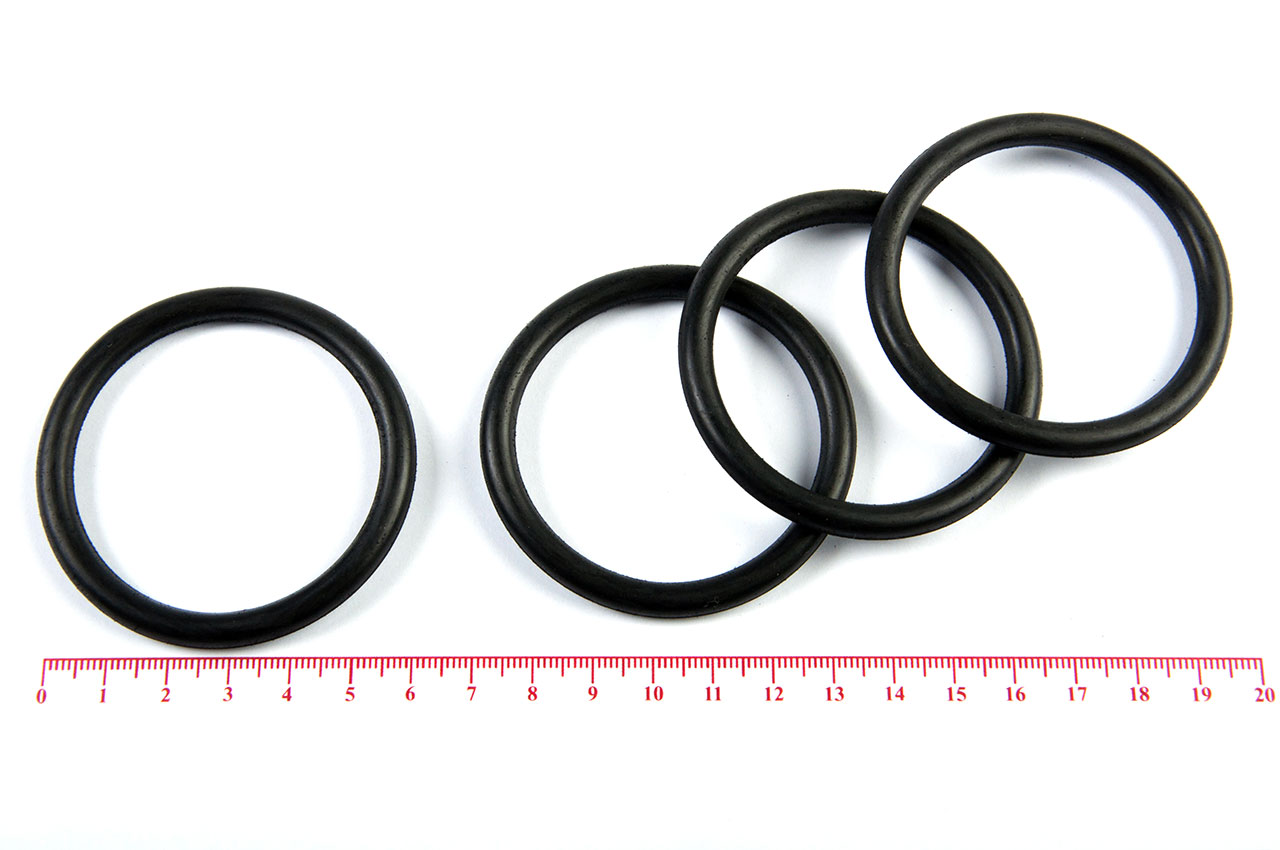

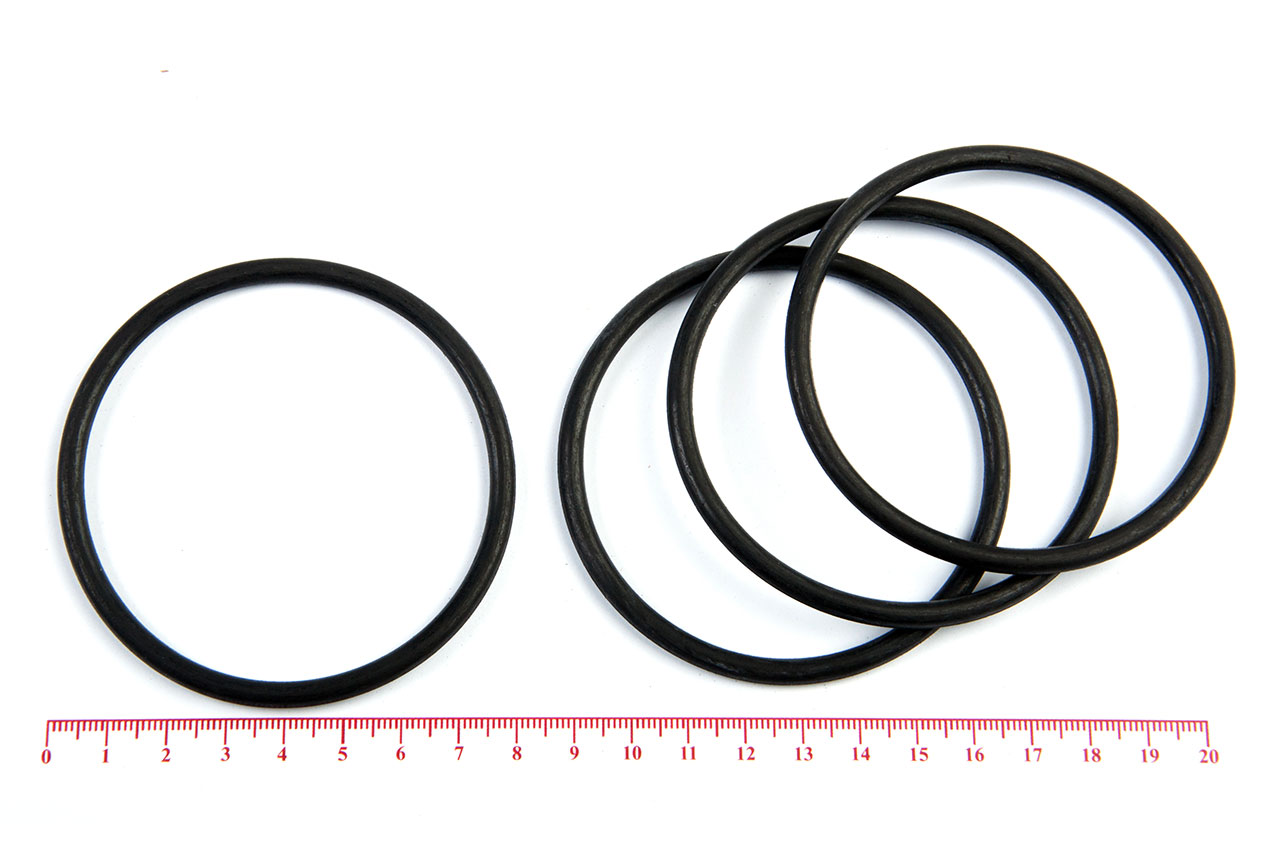

Выбор уплотнительных колец выполняют на основе их показателей с учетом условий использования. Так, значение имеют температура и давление. Более того благодаря тому, что рассматриваемые детали подвержены сжатию и растяжению, важна их способность к возврату в первое состояние. Также при подборе уплотнительных колец имеет большое значение размер. Нужное значение устанавливается на основе показателей соединения.

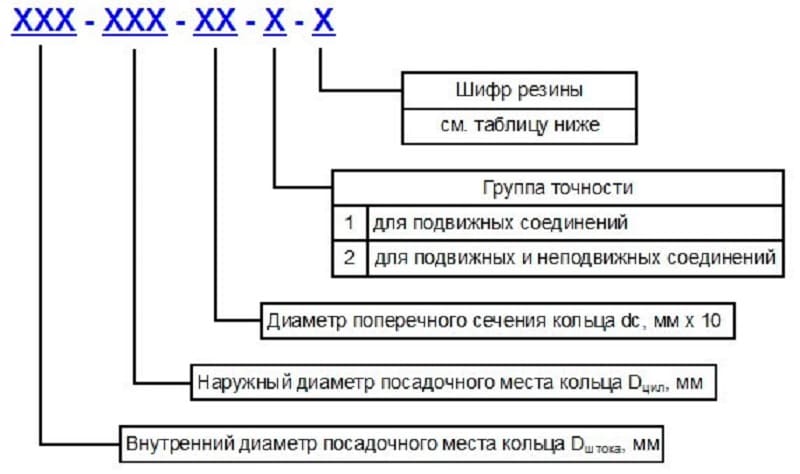

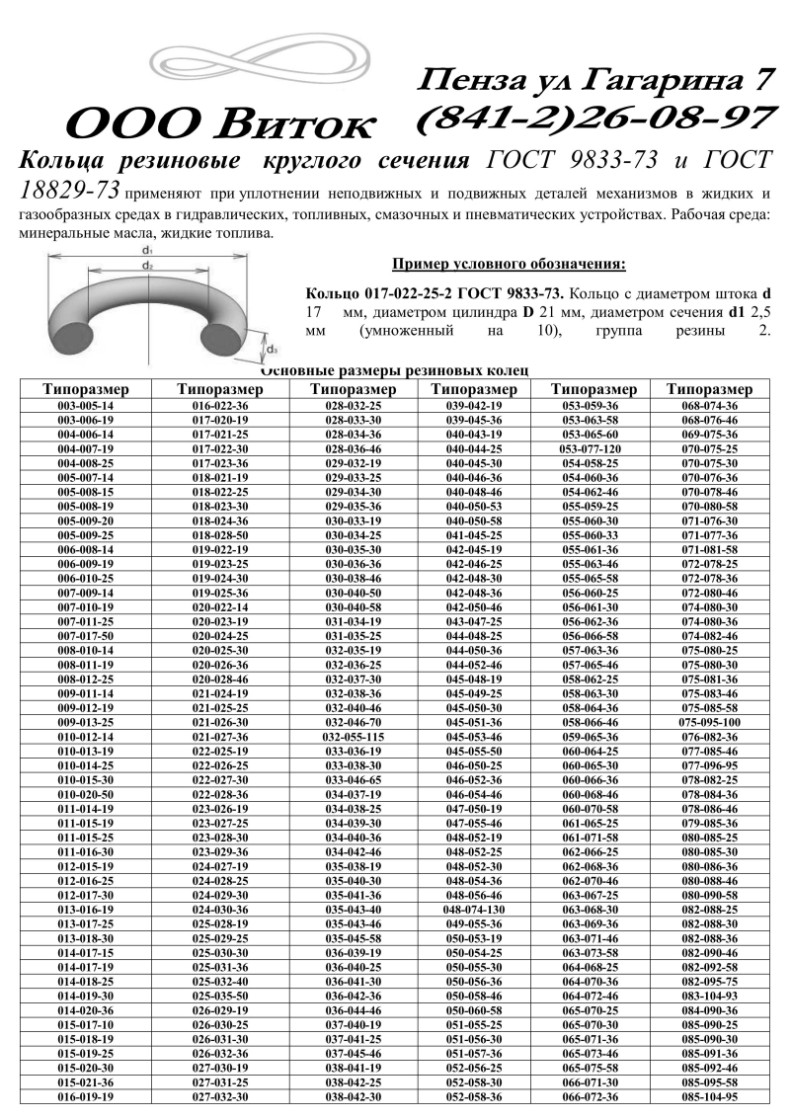

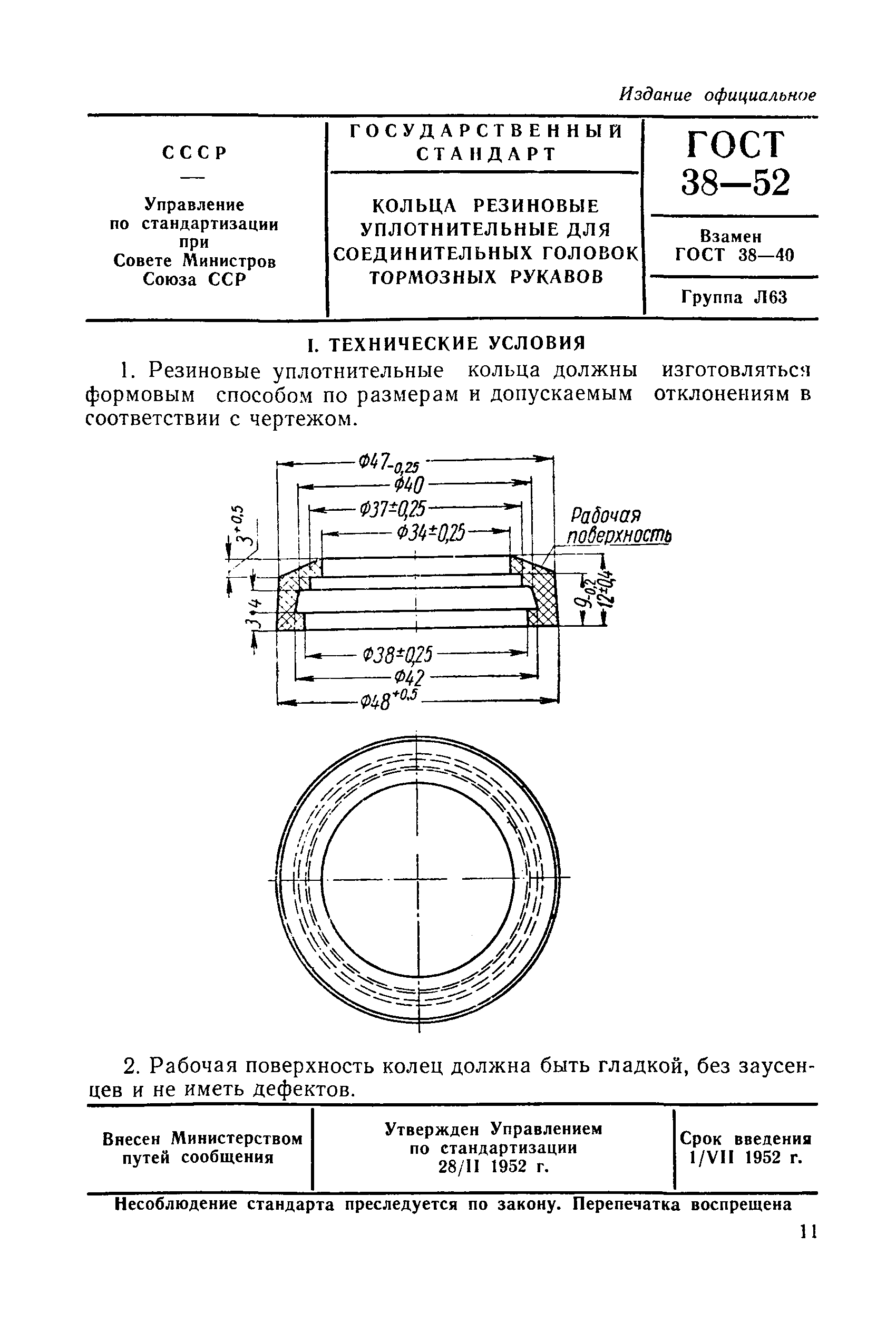

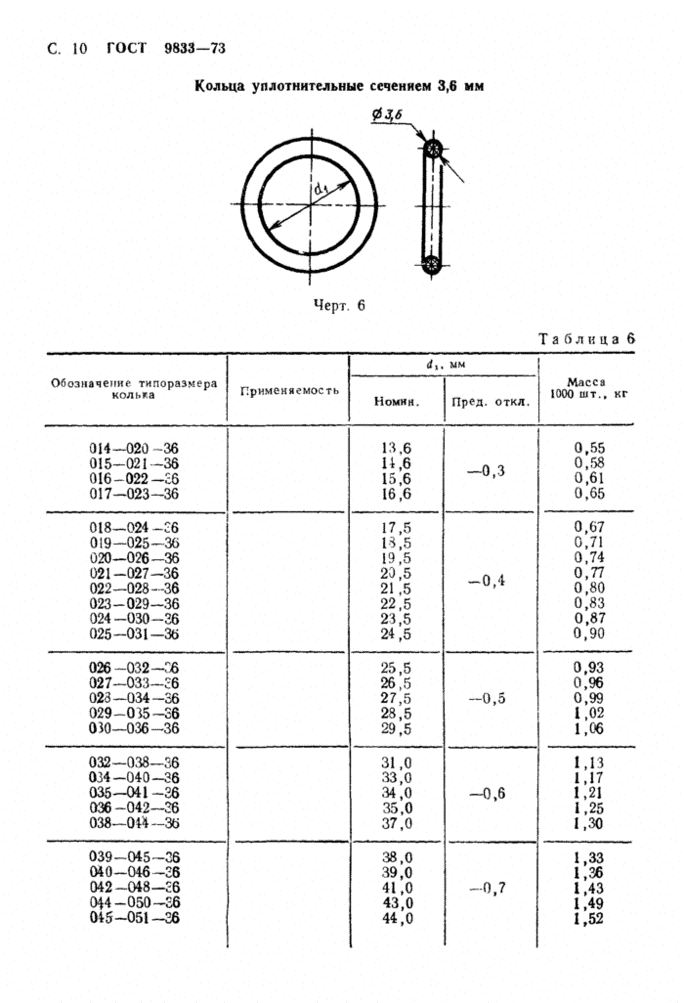

Для отображения ключевых параметров уплотнительных колец разработана система маркировки. Полное обозначение продемонстрировано пятизначной цифровой комбинацией. Первые три числа отражают диаметр: первое – штока, второе – цилиндра (диаметр изделия, на который рассчитывается уплотнитель, при этом для хорошего прилегания диаметр его самого чуть меньше), третье –сечения (*10). Четвертое число значит группу точности, пятое – группу материала (0-3 – бутадиен-нитрильный каучук, 4-6 — фторкаучук).

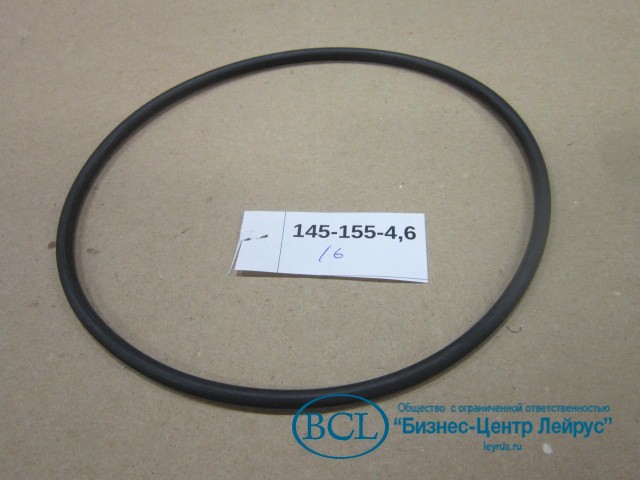

Необходимо брать во внимание, что вид маркировки устанавливается типом кольца для уплотнения. Полные маркировки используются нечасто
Кольца прямоугольного сечения
Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.
Кольца прямоугольного сечения – основные характеристики и свойства
Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.
Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.
Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.
Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.
Условия эксплуатации

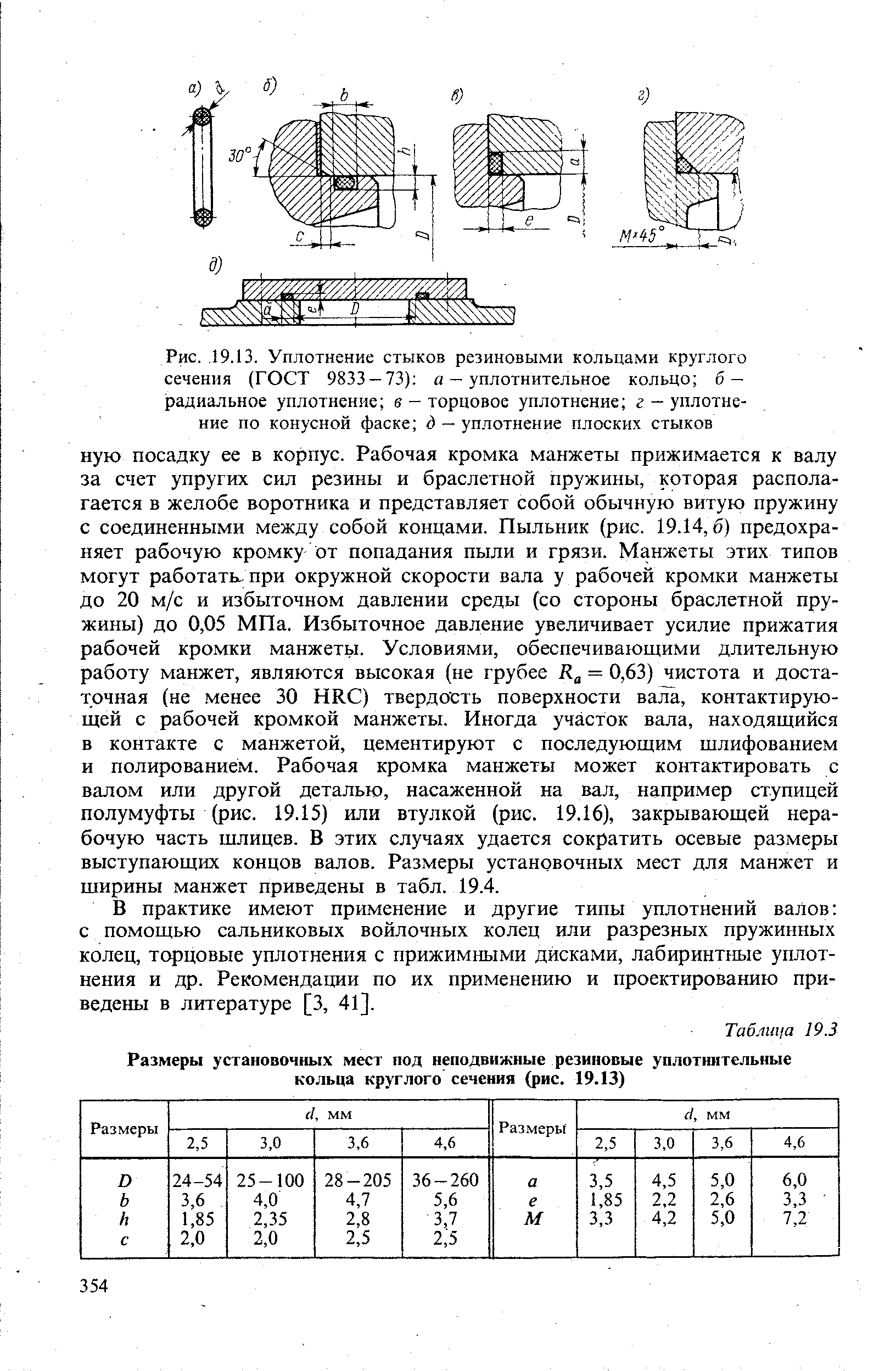

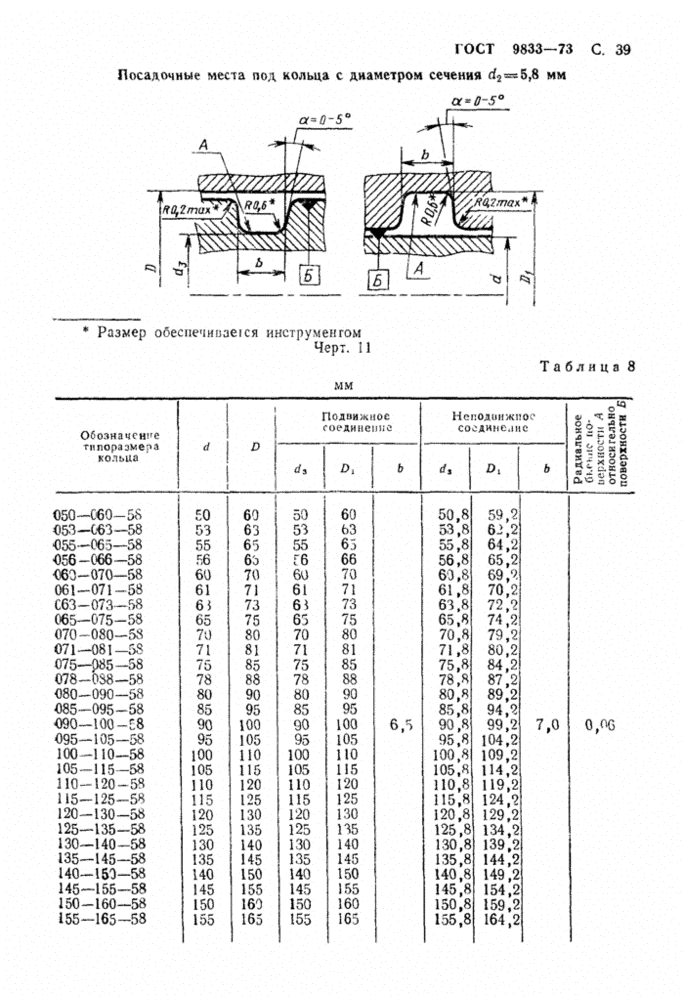

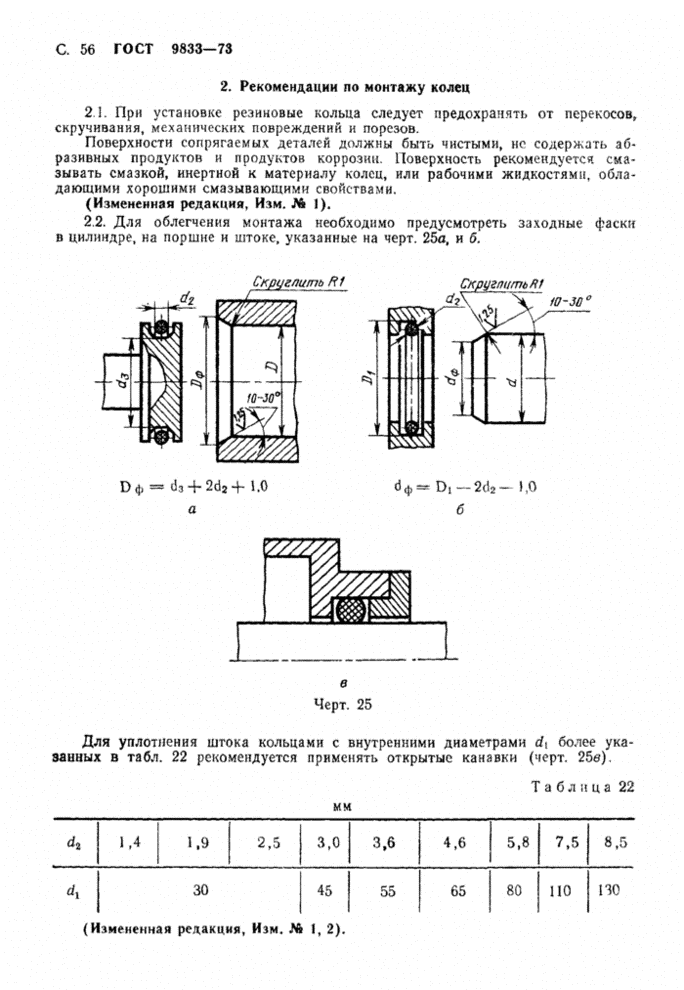

Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.

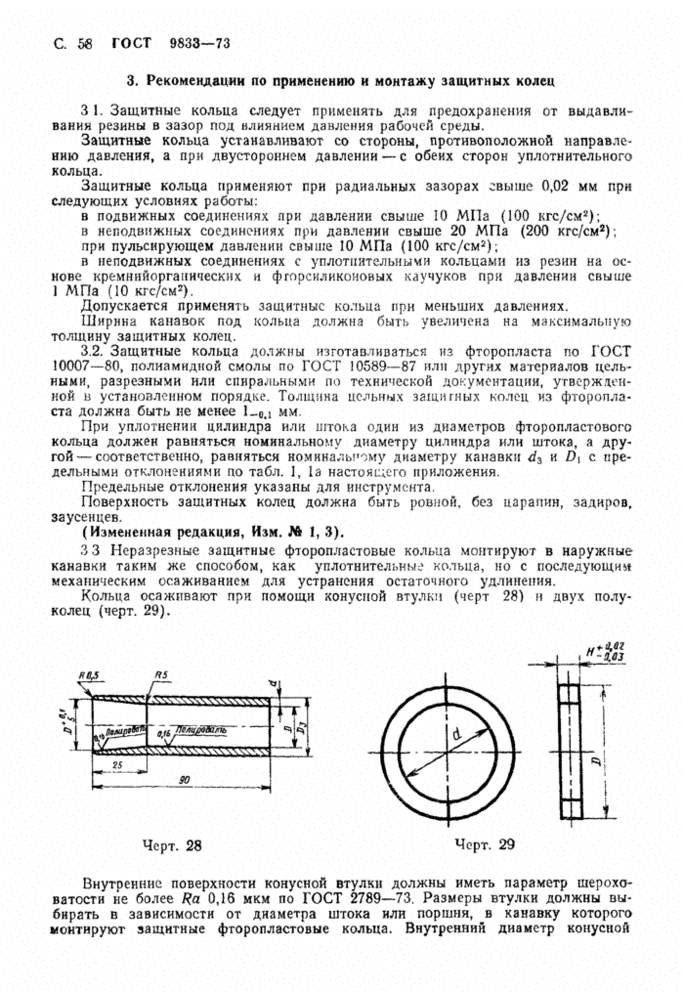

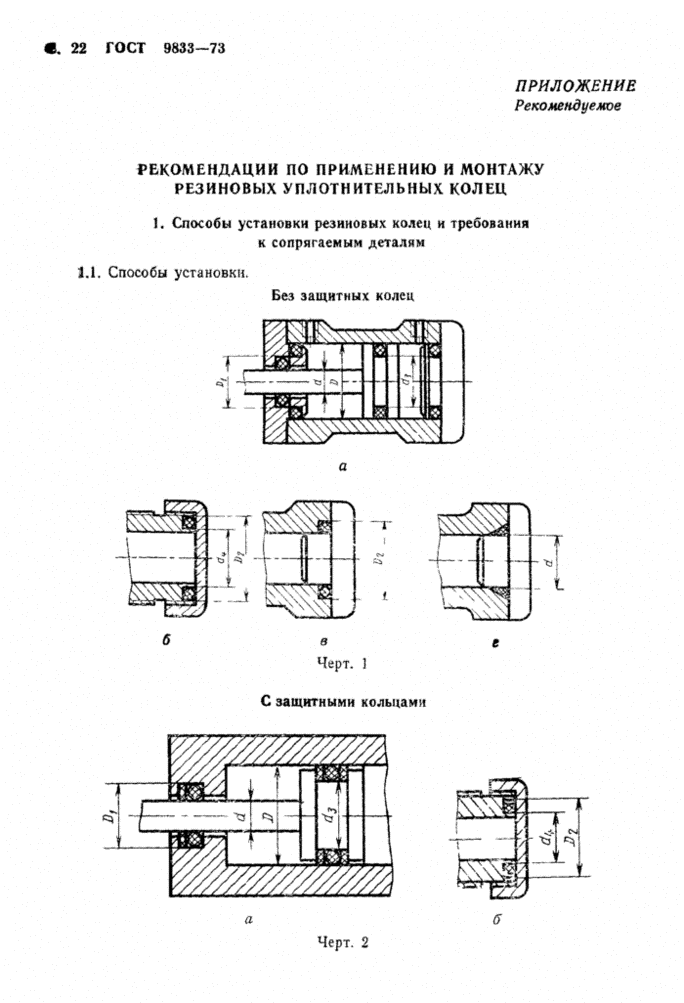

Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.
Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.
Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.
Виды и цена уплотнительных колец
Металлорезиновая продукция могут выдержать любые тяжести из-за своей материальной структуры и необыкновенным химико-физическим свойствам. Упругие вулканизированные нитрил-бутадиеновые или фторэластомерные полимеры нашли свое место в качестве уплотнительных полос. Стальной уголок обычно выполнен из нержавейки и покрыт Zn (цинк) и Cr (хром).
Существует несколько типов резиновых прокладок USIT для металлических изделий. К примеру, продукты USIT-R подходят для крепежного соединения. Если параметры в этом типе соединения децимальные, то используется USIT-M. Все они характеризуются гораздо более высоким уровнем производительности, чем простые уплотнения, изготовленные из широкого спектра резиновых смесей.
Основные преимущества:
- Уменьшить возможность ослабления крепежа при вибрационных нагрузках;
- Это позволяет создать надежное сцепление при условии небольших движений;
- Возможность переустановки несколько раз;
- Их также можно использовать с плохо обработанной поверхностью;
- Может предотвратить искривление поверхности;
- Они могут работать, когда при одинаковом давлении.
Специально для вас мы в виде таблицы подготовили сборник некоторых армированных колец с характеристиками и ценой.
| Армированные кольца | Диаметр внутри, мм | Диаметр снаружи,мм | Толщина,мм | Цена, руб |
|---|---|---|---|---|
| USIT M08 | 9 | 14 | 1 | 3 |
| USIT M06 | 7 | 11 | 1 | 3 |
| USIT R1/8 | 10 | 16 | 2 | 13 |
| USIT R1/4 | 14 | 21 | 2 | 16 |
| USIT M12 | 13 | 18 | 2 | 26 |
| USIT M16 | 17 | 24 | 2 | 29 |
| USIT M14 | 15 | 22 | 2 | 41 |
| USIT M33 | 34 | 42 | 2 | 77 |
| USIT R5/8 | 23 | 32 | 3 | 80 |
Итак, мы вас познакомили с таким видом продукции как резинометаллические уплотнительные кольца Usit. Прежде чем собираетесь приобрести материал, обязательно прочитайте про него, просмотрите все сайты с этими изделиями.
