Неисправности бензопил Штиль и их ремонт

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

  • загрязнение воздушного фильтра (промывка и последующая просушка);
  • проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

  • усиленная вибрация и повреждённый защитный колпак;
  • сработанность цилиндро-поршневой группы;
  • засорение карбюратора;
  • невозможность запуска и мгновенная остановка после старта;
  • падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

  • ускорения — обороты должны набираться быстро;
  • максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
  • работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Модели Stihl MS 181 и MS 192 T – особенности и области применения

Данные агрегаты обладают простой конструкцией и набором всех необходимых для работы функций – автоматическо смазкой цепи, инерционным тормозом, системой облегченного запуска.

Среди характеристик бензопил нужно выделить:

  • Объем цилиндра – 32 см3;
  • Мощность моделей – 2 и 2,5 л. с. соответственно;
  • Объем бака для топлива – 280 и 350 мл соответственно;
  • Емкость масляного бачка – 180 и 230 мл соответственно;
  • Рабочий вес – 5,5 и 6,2 кг соответственно.

При желании эти модели можно использовать и в других областях. Используя насадки на бензопилу Штиль, каждую из этих моделей можно применять с целью нарезки камня и кирпича, а также для очистки древесины.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

  • Проблема усложняется высокой стоимостью запасных частей.
  • Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Модели Stihl MS 181 и MS 192 T – особенности и области применения

Данные агрегаты обладают простой конструкцией и набором всех необходимых для работы функций – автоматическо смазкой цепи, инерционным тормозом, системой облегченного запуска.

Среди характеристик бензопил нужно выделить:

  • Объем цилиндра – 32 см3;
  • Мощность моделей – 2 и 2,5 л. с. соответственно;
  • Объем бака для топлива – 280 и 350 мл соответственно;
  • Емкость масляного бачка – 180 и 230 мл соответственно;
  • Рабочий вес – 5,5 и 6,2 кг соответственно.

При желании эти модели можно использовать и в других областях. Используя насадки на бензопилу Штиль, каждую из этих моделей можно применять с целью нарезки камня и кирпича, а также для очистки древесины.

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

  • загрязнение воздушного фильтра (промывка и последующая просушка);
  • проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

  • усиленная вибрация и повреждённый защитный колпак;
  • сработанность цилиндро-поршневой группы;
  • засорение карбюратора;
  • невозможность запуска и мгновенная остановка после старта;
  • падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

  • ускорения — обороты должны набираться быстро;
  • максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
  • работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Обкатка бензопилы

Обкатывают  все новые и отремонтированные  бензопилы. Особенность  двухтактного двигателя  — нельзя допускать, чтобы детали и механизмы прирабатывались на холостом ходу. В этом режиме  бензомаслянная смесь не успевает полностью сгорать и на стенках цилиндра и карбюратора образуется нагар, двигатель закоксовывается. Этот процесс быстро приводит к поломке агрегата.

Прирабатывание  подвижных элементов производится  при незначительных нагрузках.  Бензопилой во время обкатки необходимо пилить, не прикладывая при этом значительных физических усилий. Рекомендованный режим:

  • минута – полторы — пиление с незначительной нагрузкой;
  • 10-15 секунд в режиме холостого хода.

Для приработки деталей и выхода двигателя на номинальную мощность необходимо, чтобы было выработано 7-10 полных заправок топлива.

Подвижные элементы пильной гарнитуры также должны приработаться. Перед первым пуском цепь обильно смазывается маслом или на время помещается  в емкость с маслом. При установке цепь натягивается так, чтобы она плотно сидела на шине, но могла проворачиваться рукой. Приработка деталей гарнитуры  происходит одновременно с обкаткой всего агрегата.

После каждого окончания работы проверяется натяжение цепочки.

При обкатке не следует давать пиле большую нагрузку

Пуск и остановка двигателя

Один из наиболее важных пунктов, которые содержит инструкция 180-го, это запуск и остановка двигателя пилы.

По неофициальным данным, большинство обращений в сервисный центр с бензопилами Штиль, проданными в течение месяца, происходит по причине нарушения владельцами алгоритма запуска бензопилы Штиль 180.

Производитель предпринял все возможные меры по снижению статистики. Написал подробную инструкцию и организовал обязательное проведение консультаций при продаже. Но пользователи не хотят читать пункты, посвященные запуску бензопилы и слушать продавцов, что в результате приводит к увеличению количества обращений в сервисный центр.

В разделе пуска обозначены также основные положения, в которых максимально удобно запускать пилу, и при этом максимально обезопасить себя от получения разного рода травм.

Вы можете посмотреть видео по запуску бензопилы, в котором подробно показано в каком положении должен находится рычаг управления, для разных режимов запуска пилы.

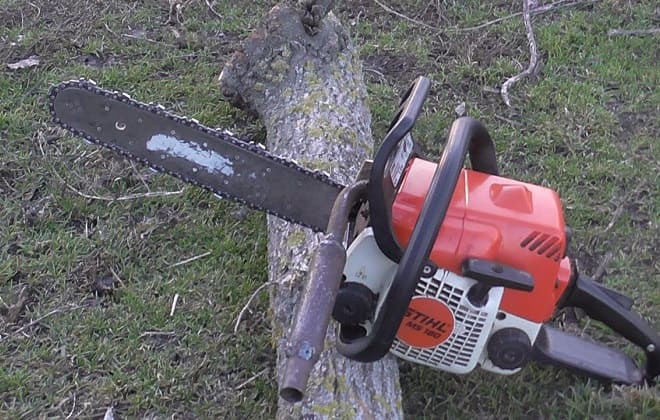

Как сделать глушитель на бензопилу

Есть несколько вариантов, как делать самостоятельно устройство для снижения шумовой нагрузки.

Существуют простые методики уменьшения шума, например размещение металлической мочалки в глушителе. Способ работает, но мощность двигателя несколько снижается.

Еще одна несложная рекомендация, как сделать режим работы бензопилы более тихим: надеть на выхлопное отверстие шланг и опустить его в ведро с водой. Для этого из гасящего звук кубика пилы вывинчиваются 3 болта, чтобы вынуть заглушку. В освободившееся пространство вставляют самодельный фланец (вырезается из кровельного железа) и крепят его на те же 3 болта. На фланец надевают резиновый шланг длиной около 3 м, другой конец которого погружают в воду.

Недостатки этого метода:

  • привязка к ведру с водой снижает мобильность рабочего;
  • резиновые шланги быстро прогорают.

Лучше, если гибкий шланг будет с металлической оболочкой — это предотвратит его быструю порчу. Ведро можно заменить пластиковой канистрой.

Можно изготовить глушитель на бензопилу своими руками из жестяных листов. Нужно согнуть из них две трубы. Одна должна по диаметру соответствовать отверстию для выхлопных сбросов пилы, а другая быть шире на 2,5 см. В узкой трубе просверливают много отверстий диаметром 3 мм. Они могут располагаться как угодно, но расстояние между ними должно быть не меньше 5 мм.

На получившуюся перфорированную трубу наматывают металловату, базальтовый шнур и проволоку из алюминия. Намотку делают жестко, иначе выхлопы под давлением будут ее выдувать. Сверху надевают широкую трубу и соединяют с внутренней болтами. Торец заваривается шайбой из стали. Получившийся дополнительный глушитель надевается на штатный и фиксируется заклепками.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

  1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
  2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

  1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто – его следует прочистить с помощью иглы.

  2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
  3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
  4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Какой бензин заливать в бензопилу Штиль – придерживаемся инструкции

Этот вопрос нередко волнует людей, не имеющих опыта в работе с бензопилами. Согласно руководству по эксплуатации, оптимальным для заправки пил данной марки является бензин, октановое число которого не ниже 90

Очень важно покупать действительно качественное топливо, иначе вы будете часто сталкиваться с поломками редуктора и сцепления

Еще один вопрос заключается в том, как развести бензин для бензопилы Штиль на 1 литр. По инструкции соотношение масла и бензина должно составлять 1;50, то есть 20 мл. масла на 1 л. топлива.

Не придерживаясь указанных производителем пропорций, владелец пилы со временем заметит, что инструмент плохо заводится на холодную. Это связано с оседанием на стенках цилиндра остатков масла, который блокируют образование искры.

Устройство бензопилы Штиль

Основные части и механизмы

  • топливная система. Состоит из бака для бензомаслянной смеси, фильтра топлива и   гибкого шланга, который подводит смесь к карбюратору.  Объем бака в зависимости от модели  –  до 0,7 литров. Этого достаточно для  30-35 минут работы;
  • карбюратор. Насыщает топливо воздухом, создавая мелкодисперсную смесь. Благодаря винтам регулировки можно настроить максимальные,  минимальные  и холостые обороты;
  • система зажигания. Используется электронное зажигание, обеспечивающее поджиг в любых условиях;
  • двигатель. Применяются двухтактный  двигатель с единственным цилиндром.  В ряде моделей установлен  модернизированный двигатель  с технологией            2-MIX, которая предотвращает смешивание  поступающей топливной смеси и отработанных  газов. В результате  на 20 % меньше расходуется топлива,  уменьшаются вредные выбросы;
  •  механизм сцепления.  Фрикционные сегменты  конструкции при определенных оборотах в минуту под действием центробежной  силы   сцепляются и начинают вращать барабан механизма с ведущей звездочкой. Ее лучи сцепляются  с зацепами цепи  и приводят ее в движение.   При затруднении  вращения, например, попадании металлического предмета, фрикционы расцепляются с барабаном, вращение цепи прекращается. Двигатель продолжает работать без перегрузки;
  • шина. Деталь, направляющая движение цепи. От выбора шины зависит качество распила, износ двигателя. Нельзя использовать шину большей  рекомендованной производителем длины;
  • пильная цепь. Состоит из:

—   режущих звеньев с заточенными кромками;

—  ведущих звеньев,  обеспечивающих зацеп с ведущей звездочкой и движение по канавке шины;

—   соединительных элементов, объединяющих все части в одну заклепками.

  • система смазки цепного механизма. Уменьшает износ и улучшает скольжение, предотвращает  излишний нагрев шины;
  • стартер. Запускает двигатель, прокручивая тросовым механизмом коленчатый вал. Происходит воспламенение воздушно-топливной смеси от искры свечи, и двигатель запускается.

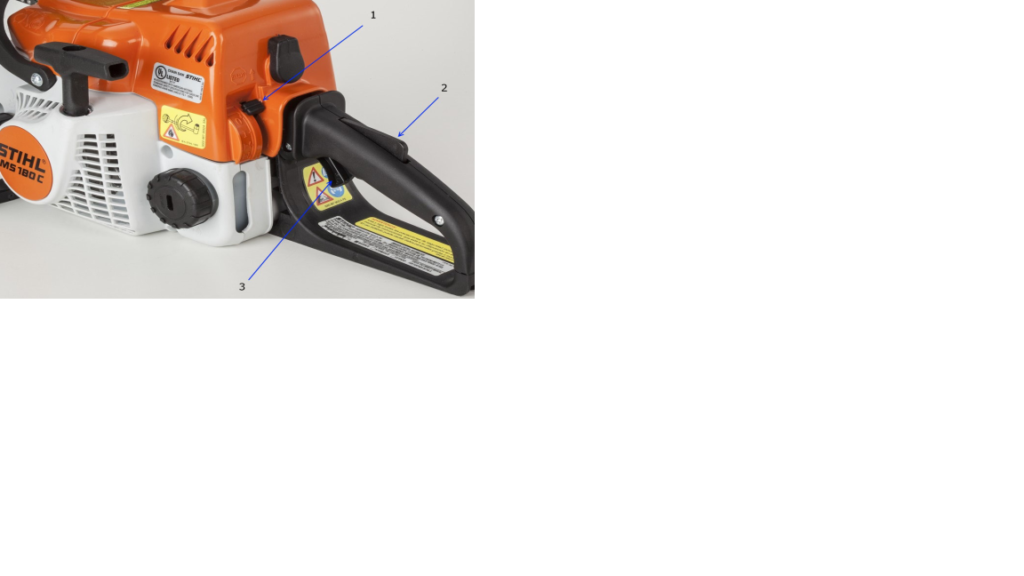

  • элементы управления:
  1. Комбинированный рычаг. Для переключения режимов работы.
  2. Стопор рычага газа. Дополнительная защита. При отпускании задней рукоятки вращение ведущей звездочки прекращается.
  3. Рычаг газа.  При нажимании увеличиваются обороты двигателя.

Элементы управления

Полная Сборка Бензопилы Штиль 180

Разборка и сборка

Штиль МС 180

Stihl MS 180 – инструмент надежный и нетребовательный, но при требующий ремонта, так же как и неважно какая техника. Дальше разглядим, как происходит разборка бензопилы штиль мс 180, требуемая для которого предназначена конструкция полгого ремонта мотора

Предварительный шаг

Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.

Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок

это самый грязный участок.

В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.

Снятие ручки

Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.

Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

READ Бензопила Штиль 660 Регулировка Карбюратора

Снятие стартера

Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается довольно легко и заморочек появиться не должно.

После снятия стартера, открывшуюся внутреннюю полость бензопилы нужно очистить, т. к. обычно на корпусе под стартером имеется много спрессованных маленьких опилок.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

Группа : Сборка

и обзор деталейбензопилы Stihl MS180 .

Разборка бензопилы штиль 180 часть 1

Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl

MS180,сальники коленвала.

Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.

READ Как Снять Маховик С Бензопилы Штиль 230

Неисправности китайской бензопилы: обзор популярных и пути их решения

Купить дешевую бензопилу производства Китая не составляет особой сложности: на рынках, в строительных гипермаркетах и в онлайн-магазинах представлено огромное количество бензоинструмента из Поднебесной. Однако за низкой ценой почти всегда скрывается плохое качество.

К наиболее популярным неисправностям китайских бензопил следует отнести:

  1. Плохую работу системы смазки. Засоренные масляные каналы прочищаются, а если вышел из строя масляной насос, то необходима замена.
  2. Рвется тросик стартера.
  3. Поломку пластмассовой оси стартера. Для его замены подойдет обычный металлический болт.

В случае малейшего подозрения на неправильную работу бензопилы, стоит сразу же произвести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании можно рассчитывать на продолжительный срок использования бензопилы.
