Как отремонтировать зарядный блок шуруповерта

1 Аккумуляторный шуруповерт – какие источники питания используются?

Стоимость батарей составляет около 70 % от цены нового инструмента, поэтому логично попытаться сделать ремонт аккумулятора шуруповерта. Прежде, чем приступить к операции, следует ознакомиться с особенностями источников напряжения, узнать, какой тип батарей применяется на вашем инструменте. Их строение абсолютно одинаковое и никак не зависит от страны производства и марки. Внутри пластиковой коробки находятся последовательно соединенные элементы стандартного размера. На каждом элементе присутствует указание типа и емкости в ампер-часах (A/h).

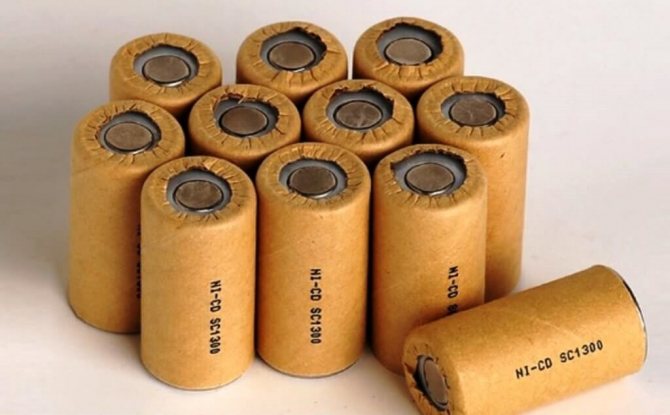

Элемент питания шуруповерта

Аккумуляторы комплектуются элементами следующих видов:

  • литий-ионные (Li-Ion) – с напряжением элемента 3,6 В;
  • никель-кадмиевые (Ni-Cd) – 1,25 В на каждом элементе;
  • никель-металлгидридные (Ni-Mh) – 1,2 В.

Оценка литий-ионных источников питания по параметрам качества и срока службы ставит их вне конкуренции. Они практически не поддаются саморазряду, высокой емкости, их возможно многократно, в несколько раз больше, чем батареи других типов, заряжать. Вольтаж  элемента – в три раза больший, чем у других видов, что позволяет комплектовать аккумуляторы меньшим количеством банок, уменьшая вес и габариты. У них отсутствует эффект памяти, что позволяет считать их идеальным устройством подобного рода.

Но идеала в природе не существует, и литий-ионные источники питания тоже имеют некоторые недостатки. Их невозможно использовать при минусовых температурах, о чем честно заявляют производители. Но практическое использование выявило еще один недостаток: когда заканчивается эксплуатационный ресурс такого аккумулятора (три года), литий разлагается, никакие способы сделать обратную реакцию не приносят результата. Цена таких батарей – в три раза выше, чем у других источников питания для шуруповерта.

Никель-кадмиевые аккумуляторы наиболее распространены по причине низкой стоимости. Они не боятся отрицательных температур, как литий-ионные источники напряжения. Если шуруповерт используется редко, такие элементы идеальны, ведь они могут долго храниться разряженными, сохраняя характеристики. Минусов у таких батарей достаточно много: они небольшой емкости, токсичны, поэтому их производство сосредоточено в слаборазвитых странах. Склонность к саморазряду, малая продолжительность жизни при интенсивной эксплуатации – также относятся к недостаткам этих батарей.

Никель-кадмиевые АКБ при окончании срока годности пересыхают. Знающие об этой особенности перезаливают их, но эту операцию выполнить непросто, поэтому немногие решаются на такое действие, предпочитая заменить отдельные банки аккумулятора. Если причиной выхода из строя является эффект памяти, который считается большим минусом никель-кадмиевых батарей, возможно восстановить их работоспособность перепрошивкой.

Никель-металлгидридные аккумуляторы экологически чистые, высококачественные, производятся ведущими мировыми фирмами. По сравнению с Ni-Cd обладают явными преимуществами:

  • медленный саморазряд;
  • эффект памяти небольшой;
  • устойчивы к многочисленным циклам разряда-зарядки;
  • сравнительно большой емкости.

Но при длительном хранении без работы теряется часть характеристик, не любят низких температур, к тому же, достаточно много стоят. И главный недостаток – не поддаются ремонту.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок

При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

https://youtube.com/watch?v=wHoygSNjARc%3F

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

https://youtube.com/watch?v=Q990JMoJ33k%3F

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Во время интенсивной эксплуатации шуруповерта есть вероятность его поломки. И одной из самых уязвимых частей считается аккумулятор. Рассмотрим, как проверить аккумулятор шуруповерта на работоспособность разными методами.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Элементы блока питания

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Что делать после диагностики

Установив достоверно, какое оборудование неисправно, надо выбрать путь решения проблемы. Самое простое действие – заменить неисправный блок. Этот путь не всегда оптимален по экономическим соображениям – аккумуляторы и ЗУ стоят недешево, и выбрасывать их из-за копеечной поломки нерационально. Да и не всегда можно приобрести комплектующие, особенно к старым моделям.

Во многих случаях работоспособность электрооборудования можно восстановить. Если обнаружены окисленные или ржавые выводы зарядного устройства, их надо зачистить мелкой шкуркой. А еще лучше заменить контактные пластины, взяв их с неисправного зарядника-донора.

Замена контактов зарядного устройства.

Для этого потребуется паяльник, а к нему припой и флюс на основе канифоли (бескислотный). То же самое относится к поврежденным контактам аккумуляторного блока.

Если на плату зарядного устройства не приходит сетевое напряжение, то надо заменить сетевой шнур. Его можно взять от любого другого устройства или сделать самостоятельно, приобретя вилку и отрезок провода.

Пример схемы зарядного устройства шуруповерта.

Если все в порядке, а зарядник не мигает светодиодами и не выдает напряжение, то неисправна плата управления. Ее можно попробовать починить. Для этого нужна определенная квалификация и приборы (как минимум, мультиметр и осциллограф). Схему ЗУ можно найти в интернете.

Параметры АКБ и ЗУ нанесены на корпус устройств.

Если неисправен аккумулятор, то можно попытаться его реанимировать, а метод восстановления зависит от типа элементов АКБ. Для NiCd батарей надо вскрыть пластиковый кожух блока и извлечь все элементы. Далее следует произвести визуальный осмотр, который поможет выявить потекшие, окисленные, поврежденные элементы. Их надо выпаять и заменить на новые. Если таких нет, надо замерить напряжение на каждом элементе.

Элементы аккумуляторной батареи без внешнего кожуха.

Отстающие банки или элементы с нулевым напряжением надо отпаять и отложить отдельно. Если напряжение равно нулю, то можно предположить пересыхание электролита. В этом случае надо просверлить отверстие в корпусе аккумулятора и попытаться постепенно ввести внутрь около 1 миллилитра дистиллированной воды с помощью шприца. Если вода не впитывается, элемент восстановлению не подлежит.

Добавление воды внутрь NiCd элемента.

Если удастся напитать внутреннюю полость водой, то надо попытаться подзарядить каждый неисправный элемент (включая отстающие банки) импульсным током до напряжения в 1,2 вольта. Суть метода сводится к зарядке током, превышающим емкость в 10+ раз импульсами по 2-4 секунды. Если операция пройдет удачно, надо запаять отверстие в корпусе элемента и дать ему полежать несколько дней. Потом батарею надо заново спаять и собрать в пластиковый кейс.

Никель-металлогидридные элементы можно попробовать восстановить методом тренировки. Опыт показывает, что для аккумуляторов, не подвергшихся глубокому разряду, шансы на успех высоки. Для этого отстающие элементы надо индивидуально разрядить до уровня 1 вольта, нагрузив их на лампочку или резистор. Потом снова зарядить до номинала, и повторить этот цикл несколько раз.

Из видеоролика узнаете: Почему перестал заряжаться аккумулятор шуруповерта Риоби.

Восстановить емкость Li-ion аккумулятора невозможно, но батарея может потерять работоспособность при глубоком разряде одного или нескольких элементов. В этом случае схема управления предполагает элементы вышедшими из строя, и блокирует их заряд. Можно попробовать «подтянуть» аккумуляторы до номинала, чтобы балансир не отключал их при зарядке. Для этого разряженный элемент (его можно найти, замеряя напряжение на каждом аккумуляторе), надо вынуть и собрать несложную схему.

Схема восстановления литий-ионного аккумулятора.

Напряжение надо поднять с нуля до достижения тока примерно 0,2 от емкости аккумулятора. В этом режиме элемент надо заряжать до 3,7 вольта, а потом отключить и несколько дней контролировать напряжение на нем. Если оно снижается за счет саморазряда, то элемент подлежит отбраковке. Если нет – можно провести контрольный цикл заряд-разряд. Надо иметь в виду, что если даже работоспособность восстановилась, этот эффект временный. Элемент скоро выйдет из строя, поэтому надо быть готовым к полной замене батареи.

Если выяснится, что шуруповерт не заряжается, то эту проблему во многих случаях можно решить. Но подход должен быть осознанным, в противном случае ситуация лишь усугубится и приведет к финансовым потерям.

Проверка двигателя: причины поломок и ремонта

Существует несколько причин поломки якоря или статора бура. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без помех. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломки дешевых инструментов встречаются гораздо чаще. Ремонт в этом случае должен осуществляться с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессионалам.

READ Кнопка От Болгарки В Разобранном Виде

Однако, если вы решили сделать ремонт самостоятельно, у вас наверняка возникнет вопрос. Как это сделать правильно? Как вы уже поняли, электрическая дрель «повреждена» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

  1. Сначала аккуратно разберите корпус устройства;
  2. Снимите провода и все внутренние детали;
  3. После выяснения причины неисправности мы заменяем запасную часть новой, корпус снова закрывается.

Дополнение относительно Синих банок, установленных уже больше года назад

Уже прошло больше года с того момента как я поставил новые банки и они до сих пор работают. С тех пор я обзавелся зарядным устройством IMax B6 и теперь имею возможность проверить емкость батареи шуруповерта. После года эксплуатации она упала до одного ампер часа. Не знаю сколько было изачально, но думаю побольше, ведь емкость одной банки, заявленная продавцом составляла 1700 милиампер в час.

И, еще какой я могу сделать вывод — покупать нужно батареи без припаянных пластин, так как нижняя и верхняя пластины припаяны в одну сторону и собрать из них красиво батарею не получится. Также, сами пластины плохо держутся и могут со временем отпасть. Так что, если есть возможность, используйте старые пластины, или закажите в Китае никелированную ленту, там она копейки стоит, но с ней батарею вы соберете гораздо аккуратнее.

Итак, если вы сомневаетесь, что сами сможете собрать батарею — звоните 067 9457740, или3, Александр. Буду рад помочь.

Банальные причины

Начинать поиск проблемы нужно с малого. Осмотрите визуально контакты, что идут на батарею. Клеммы не должны иметь окислений. При их наличии возможен затрудненный запуск двигателя как на горячую, так и на холодную. Причина проста – клеммы неплотно подходят к выводам аккумулятора. Соответственно, на стартер идет меньший пусковой ток.

А после запуска АКБ не может полноценно зарядиться от генератора из-за тех же окислений. В результате аккумулятор плохо держит заряд, и машина трудно заводится. Еще одна банальная причина – поврежденные предохранители на генераторе. Они металлические и находятся в отдельном блоке. Если эти пластины перегорели, заряд не будет поступать на АКБ. В результате все электроприборы будут забирать энергию от аккумулятора, а пополняться она не будет. Решение проблемы – замена предохранителя.

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

  1. Покупка нового.
  2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
  3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
  4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.

Типы батарей применяемых для зарядных устройств

Батареи к зарядным устройствам делятся на никель-кадмиевые, свинцово-кислотные и литий-ионные.

АКБ типа Ni-Cad имеют следующие характеристики:

  • большой ресурс;
  • неплохая энерговместимость;
  • крайне низкая экологичность.

Свинцово-кислотные АКБ имеют данные параметры:

  • большие габариты и соответствующий вес;
  • удобство использования в любом положении;
  • самую низкую цену.

Литий-ионные батареи, имеют следующие характеристики:

  • хорошая надежность;
  • большой ресурс;
  • высокая вместимость;
  • нетребовательность к утилизации.

Самые популярные и универсальные – li-ion батареи. Их используют повсеместно, причем не только в шуруповертах, но и в гаджетах, автомобиля.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему — если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

  • восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
  • добавлении дистиллированной воды в электролит;
  • замене некоторых или всех блоков батареи.

Проверка и диагностика аккумуляторной батареи шуруповерта

Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.

С помощью мультиметра

После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.

Здесь крышка приклеена

В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.

После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

Так выглядит разобранный АКБ

Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.

Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.

Тестирование батареек мультиметром

Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:

  • два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
  • чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.

Тестирование мультиметром

Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.

Проверка методом нагрузки

Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.

Проверка делается так:

  1. Полностью зарядить АКБ шуруповерта.
  2. Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
  3. Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.

Диагностика с автолампочкой

Как отремонтировать зарядное устройство шуруповерта

Прежде чем приступать к ремонту зарядного устройства своими руками, нужно подготовить исправные элементы на замену старым. Предохранители, резисторы, диодные мосты и конденсаторы можно выпаять из старых микросхем и зарядных блоков. После этого нужно подготовить перчатки, паяльник с флюсом и припоем, а также тестер.

Типовая схема зарядного устройства шуруповерта

Нестабильный контакт из-за выгнутых клемм

Банальная, но достаточная частая причина того, что аккумуляторный шуруповерт не заряжается. Если при замере напряжения ЗУ показывает нестабильные значения, и при шевелении батареи контакт в блоке питания пропадает, то дело в выгнутых клеммах зарядника.

Зарядное устройство с клеммами

Нужно разобрать его при помощи двусторонней отвертки, привести клеммы в нужное положение. Затем замерить силу тока в блоке питания мультиметром. Значение начнет увеличиваться, а светодиодные индикаторы должны стабильно гореть. Таким образом, процесс зарядки наладится, если восстановить контакт между ЗУ и аккумулятором шуруповерта.

Предохранитель

После диагностики и внешнего осмотра неисправного предохранителя в блоке питания нужно:

  1. Определить, вставной предохранитель или припаянный. Если заменяющая деталь с ножками, то вставки нужно выпаять из платы.
  2. Выпаять старую деталь.
  3. Припаять новый предохранительный элемент в ЗУ шуруповерта к контактам.
  4. Протестировать работоспособность блока питания при помощи мультиметра.

Процедура простая и не требует специальных навыков.

Конденсатор

Если неисправен конденсатор блока зарядного устройства, то его также следует выпаять и заменить. Пошаговая инструкция:

  1. Определить правильное расположение ножек детали и запомнить его.
  2. Выпаять старый элемент из контактов.
  3. Припаять новый конденсатор, положительный контакт должен быть соединен с катодами.

Заменяющая деталь не должна отличаться по параметрам от выпаянной из блока питания.

Диодный мост

После диагностики неисправного выпрямителя блока питания следует:

  1. Выпаять старые диоды из контактов.
  2. Припаять новые элементы. Важный момент – диоды должны быть припаяны правильно, аноды – на вход высоковольтной части, а катод – на низковольтной.
  3. Протестировать работу мультиметром в режиме измерения постоянного напряжения.

Самая серьезная проблема, с которой можно столкнуться – выход из строя микроконтроллера блока питания. Его почти невозможно починить самостоятельно, проще заменить зарядное устройство. Если сломался резистор, транзистор в блоке питания шуруповерта, то они также выпаиваются и заменяются рабочими аналогами. После завершения ремонта нужно проверить работоспособность блока питания, а затем подключать батарею. Предварительно прикрутить заднюю крышку винтами на место.

Нет смысла заряжать АКБ шуруповерта если она изношена. Это можно определить по постоянному укорочению периодов восстановления заряда. Емкость уменьшается при ненадлежащем обращении с шуруповертом, поэтому она будет подлежать замене.
