Ремонт husqvarna 435, 440, 135, 140

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, потому что все изделия имеют однообразный набор устройств. К примеру, если производится настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском больших оборотов холостого хода при помощи неспешного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер больших оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. Зависимо от вносимого параметра, регулировка пилы производится в последующей последовательности:

1. После прогрева проворачивается L винт до больших оборотов в холостом ходу. Как таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Как происходит регулировка карбюратора хускварна 142? Если цепь начала крутиться, производится сопроводительная регулировка винта Т против хода часов до остановки цепи.
2. Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы мотора в полном ходу, проведя ¼ оборота. Если критическая нагрузка не будет достигнута, операция повторяется. Недостающая настройка будет сопровождаться визжанием пилы, тогда как гиперболизированные характеристики принудят глушитель пустить больше дыма.
3. Регулировка Т винта холостого хода производится оборотами по ходу часов до момента начала вращения цепи. Как это случилось, винт подкручивается назад, пока данный механизм не остановится.

Естественно, внесение карбюраторных опций дозволит Вашему инструменту работать очень производительно, но не следует забывать и о смазке. «Коса Моторс» советует приобрести масло для бензопилы специального предназначения на механизмы, потому что своевременное сервис даст инструменту дополнительный срок высококачественной службы.

Круг отрезной и круг шлифовальный имеют широкий диапазон внедрения, а сами круги эффективны и ординарны в применении

Ножики отличаются количеством зубьев, также материалом производства. Но самый главный вопрос – это травка по которой мы будем работать.

Техническое обслуживание цепной бензопилы “Хускварна” 435

Владелец бензопилы “Хускварна” должен регулярно выполнять следующие обслуживающие работы:

• очищать бензоинструмент от опилок и загрязнений;
• следить за остротой цепи;
• обслуживание маслопроводящих канальцев;
• контролировать состояние шины;
• своевременно менять (очищать) свечу;
• обслуживать фильтры;
• при необходимости регулировать настройки карбюратора;
• своевременно заливать топливо и масло, не допускать опустошения емкостей.

Неисправности

Почему бензопила не запускается, глохнет:

• не отрегулирован карбюратор;
• закончилось топливо;
• плохое качество топлива;
• проблемы со свечей;
• зажигание не работает;
• требуется очистка фильтра;
• поршневая группа изношена.

Отдача при работе:

• оператор неправильно пилит (концом шины пилить опасно, запрещено);
• неправильно закреплена шина.

Пила стала потреблять много горючего:

фильтр износился и требует замены.

Бензопила сильно вибрирует при работе:

Конструкция бензопилы

В основном, все бензопилы оснащены двухтактным карбюраторным двигателем с одним цилиндром и воздушным охлаждением. Стабильность работы напрямую зависит от карбюратора, подготавливающего топливно-воздушную смесь. В воздухе, поступающем в двигатель, не должно содержаться пыли и других засоряющих его примесей, иначе поршневая группа износится достаточно быстро.

Двигатель запускается стартером (намотанный на шкив трос с рукояткой). Современные, даже маломощные пилы, оснащены облегчающими запуск механизмами. К ним относится:

При работе бензопила может сильно вибрировать, поэтому она оснащена антивибрационной системой гашения колебаний. Рукоятки пилы соединяют с двигателем посредством демпфера (резиновой прокладкой или стальной пружиной).

Пилящая часть цепи состоит из режущей цепи, расположенной по краям шины, звездочки и цепного колеса.

Бензопила Husqvarna 135

Так же как и предыдущие модели, Husqvarna 135 является бытовым агрегатом, предназначенным для не частого распила бревен, досок или деревьев. В комплекте при покупке предоставляется набор ключей, цепь, а так же пильный набор со специальным защищающим чехлом. Имея вес всего лиши 4,4 кг., бензопила оснащена мощным двигателем в 2 л. с. Емкость топливного бака составляет 0,45 л. Отличается 135 модель, наличием быстросъемной крышки мотора, что упрощает замену свечей в двигателе. Воздушные фильтры так же легко снимаются и заменяются. Встроенная система X-Torq быстро откачивает топливо. Мягкие рукоятки инструмента делают работу комфортной, а устройство LowVib уменьшает вибрационные импульсы, предотвращая поломки механизма.

Устройство бензопилы Husqvarna 135

Устройство и комплектация бензопилы является типовой для большинства видов пил, в том числе и других производителей. Детали агрегата являются на 99% взаимозаменяемыми, при выборе и заказе можно использовать запасные части многих других бензопил Husqvarna, в частности подходящие к моделям 140, 435, 440. В большинстве случаев, если не оговорено обратное, детали, подходящие для этих пил, можно будет использовать и на модели 135.

Некоторые изменения и особенности устройства возможно уточнить по маркировке. Буква «E», идущая после цифр в названии модели означает стартер с дополнительной пружиной и с 4-мя «лапами» вместо двух у базовых модификаций моделей. Кроме того, у этих моделей для натяжения цепи не требуется использовать специальный инструмент, без инструмента можно заменить цепь. Все базовые модели отличаются от модифицированных тем, что для замены и натяжения цепи необходимо использовать идущую в комплекте шлицевую отвертку.

«1» в названии модели — используемая пильная гарнитура на 3/8″ х 1,3 мм. «4» — цепи и шины на 0,325″ х 1,3 мм.

Конструктивно бензопила состоит из:

• Рукоятки (передняя, задняя и рукоятка стартёра);
• Крышки (цилиндра, сцепления и стартёра);
• Ручки тормоза цепи;
• Резервуара для топлива и масла цепи;
• Рычагов управления газом, воздушной заслонки, блокировки дросселя;
• Выключателя зажигания;
• Глушителя;
• Шины с её направляющей и концевой звёздочкой;
• Цепи с винтом её натяжения;
• Защитного щитка для правой руки.

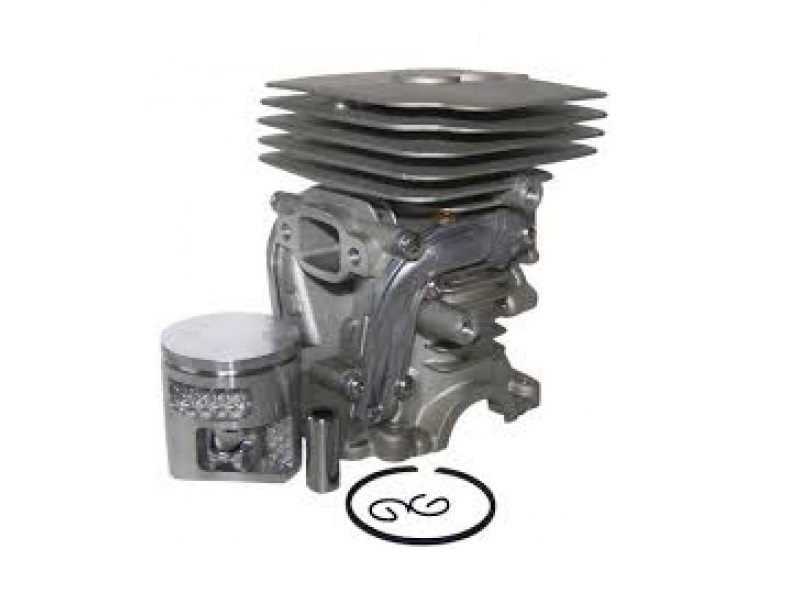

Фотография запасных частей бензопилы Husqvarna 135 визуально схожа со многими другими фото родственных моделей, в частности с фото модели 137:

Общие характеристики бензопил Хусквара

Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.

Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.

Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:

• е – обозначает наличие функции легкого старта SmartStart;
• XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
• G – имеют подогрев ручек и карбюратора.

Еще есть обозначения:

• более экономичного двигателя — X-Torq;
• повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
• улучшенной защите от вибрации — Low Vib.

Слабые места бензопил Хускварна

Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.

На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.

Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.

Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.

Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.

Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.

Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.

Положительные стороны бензопилы

Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:

• великолепную сбалансированность инструментов;
• малую вибрацию и низкую шумность при работе;
• достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.

Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.

Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.

Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

1. Прогреваем в течение 5 минут.
2. Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
3. Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
4. Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

1. Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
2. В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
3. Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
4. При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.

Топливная система и система смазки бензопилы Husqvarna 365, 372

Регулировка карбюратора подразумевает приведение двигателя в соответствие с местными условиями, например климатом, высотой над уровнем моря, качеством бензина и типом масла для 2-х тактных двигателей.

Карбюратор бензопилы Хускварна 365, 372 ХР оснащен тремя возможностями регулирования:

L = Жиклер низких оборотов. Н = Жиклер высоких оборотов. Т = Винт для регулировки холостых оборотов.

Жиклерами L и Н регулируется количество топлива, чтобы оно соответствовало потоку воздуха, подаваемого заслонкой ручки газа. Если жиклеры будут ввинчены по часовой стрелке, то смесь будет бедной (меньше топлива по отношению к количеству воздуха), и при вывинчивании жиклеров против часовой стрелки, смесь будет богаче.

Бедная смесь дает более высокие обороты, а более богатая смесь — ниже обороты. Винтом Т регулируется положение заслонки на холостых оборотах. Если винт Т поворачивать по часовой стрелке, то количество холостых оборотов будет повышаться, и если поворачивать винт против часовой стрелки, то количество оборотов будет понижаться.

Предварительная регулировка и обкатка

При проверке работы на заводе, была выполнена предварительная регулировка карбюратора. Предварительная регулировка: Н = 1 оборот, соответственно L = 1 оборот.

Чтобы детали двигателя пилы Хускварна 372, 365 XP получали достаточную смазку (обкатка) карбюратор установлен на несколько повышенное обогащение смеси топлива для первых 3-4-х часов работы. Для такой установки максимальное количество оборотов устанавливается на 6700 об/мин ниже рекомендуемого.

Если нет возможности проверить максимальное количество оборотов тахометром, то жиклер Н не должен быть установлен на смесь топлива ниже предварительной установки.

Запрещается превышать максимальное количество оборотов. Если цепь бензопилы вращается на холостом ходу, то поворотом винта Т против часовой стрелки нужно добиться ее полной остановки.

Точная регулировка карбюратора

После обкатки цепной пилы Husqvarna 365, 372 XP, необходимо осуществить точную регулировку карбюратора. Сначала нужно настроить жиклер L, затем винт холостого хода Т и после этого жиклер Н. Рекомендуется следующее максимальное количество оборотов: 12500, при холостых оборотах 700 об/мин.

Во время регулировки воздушный фильтр должен быть чистым и крышка цилиндра установлена на место. При регулировке карбюратора с загрязненным воздушным фильтром, смесь топлива будет слишком бедной, когда воздушный фильтр будет прочищен или заменен в следующий раз. Слишком бедная смесь приводит к повреждению двигателя.

Осторожно закрутите жиклеры L и Н до дна и затем выкрутите их на 1 оборот. Теперь карбюратор установлен на значения Н =1 и L =1

Запустите агрегат и дайте поработать примерно 10 минут.

Поставьте цепную пилу модели 365, 372 ХР на ровной поверхности так, чтобы пильная шина была направлена в противоположную от вас сторону, и чтобы и шина и цепь были в контакте с поверхностью.

Жиклер низких оборотов L

Найдите максимальное количество оборотов холостого хода, медленно поворачивая жиклер низких оборотов по и соответственно против часовой стрелки. Когда максимальное количество оборотов будет найдено, поверните жиклер L против часовой стрелки на 1/8 — 1/4 оборотов.

Точная настройка холостого хода винтом Т

Установка холостого хода осуществляется винтом, обозначенным буквой Т. Если необходима регулировка, то винт холостого хода Т следует поворачивать по часовой стрелке до тех пор, пока цепь не начнет вращаться. Затем поверните винт против часовой стрелки, пока цепь не будет стоять неподвижно. Правильным считается такое количество оборотов, при котором двигатель бензопилы работает ровно во всех положениях с достаточным запасом до такого количества оборотов, при котором цепь начнет вращаться.

Жиклер высоких оборотов Н

Жиклером высоких оборотов Н регулируется мощность и количество оборотов. Слишком бедная смесь на жиклере высоких оборотов дает повышенные обороты инструмента и создает риск повреждения двигателя. Дайте агрегату поработать на полном газе в течение 10 секунд. Н = 1. Затем поверните винт Н на 1/4 оборота против часовой стрелки. Н = 1 1/4.

Дайте затем мотопиле еще поработать 10 секунд и послушайте разницу звука на максимальных оборотах. Повторите процедуру с винтом регулировки Н повернутым на 1/4 оборота против часовой стрелки. Н = 1 1/2. Сейчас инструмент работает при Н ± 0, Н = +1/4 и Н = +1/2, исходя из предварительной установки. На полном газе звук двигателя будет различным для каждой установки.

Технологические особенности

Модель обеспечена несколькими функциональными дополнениями, которые делают удобнее и эффективнее использование бензопилы. Прежде всего, это быстрый старт. Эта опция была реализована за счет топливоподкачивающего насоса, облегчающего запуск силового агрегата. Для повышения безопасности модели создатели обеспечили ее инерционным тормозом цепи. На практике применения это означает моментальную остановку работы функциональной части. Но если предыдущие системы в разных видах встречаются у конкурентов, то система Air Injection является едва ли не инновационной. Благодаря этой разработке бензопила Husqvarna 135 может эксплуатироваться долгое время без профилактического техобслуживания. Air Injection представляет собой центробежный механизм очистки воздуха, благодаря которому замена фильтров производится реже. К слову, сама замена фильтров выполняется легко и без лишних манипуляций за счет упрощенного механизма крепления.

Заключение

Модель в целом успешно продолжила концепцию практичной и сбалансированной по характеристикам бензопилы. Но отмечаются и негативные стороны радикальной модернизации техники в соответствии с современными требованиями. Наиболее ярко изменения проявились в силовой начинке Husqvarna 135, которая стала производительнее и энергоэффективнее, но также обзавелась и слабыми местами. По сравнению с прежними модификациями этой линейки, модель стала сложнее и требовательнее. Доработка двигателя обеспечила высокую и стабильную производительность, но при этом заставила пользователей глубже вникать в тонкости взаимодействия отдельных технических компонентов силовой платформы. Впрочем, как и раньше, смириться с недостатками техники Husqvarna помогает наличие широкого функционала и высокий уровень безопасности. Отчасти компенсирует возможное негативное впечатление от разработки и невысокая стоимость. На российском рынке данная бензопила доступна в среднем за 12-13 тыс. руб. На фоне прямых конкурентов это невысокий ценник даже по меркам среднего класса. Для сравнения: полупрофессиональные модели могут стоить и более 20 тыс. при условии, что их выпустил производитель такого же уровня.
