Рейсмусовый станок своими руками

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

  • Материалы, которые вам понадобятся для создания самодельного рейсмуса:
  • Подготовка к работе над рейсмусом:
  • Поэтапное создание рейсмуса
  • Безопасность при работе на самодельном станке
  • Шпильки и направляющие
  • Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

  • Электрорубанок.
  • Лист фанеры и бруски из дерева.
  • Специальные звездочки, около четырех штук.
  • Цепь от велосипеда.
  • Шайбы.
  • Шурупы и гайки.
  • Большие резьбовые винты.
  • Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

  • Выбрать размер деталей.
  • Выяснить, как размещать шпильку.
  • Сделать шпильку подвижной.
  • Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

  1. Создание основы, выбираем фанеру.
  2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

  1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

  1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

  1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

  1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
  2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

  • При любой работе на таком станке всегда нужна защита для глаз.
  • Во время грубой работы нужно надевать перчатки.
  • Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
  • Шпильки и ножи должны быть без дефектов и различных трещин.
  • Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

  1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
  2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Самодельный строгальный станок

Вид станка с торца: 1 — плита 110х5х1 см; 2 — крепежные болты; 3 — пила; 4 — паз для пилы; 5 — отверстие для фрезы; 6 — автомат ПИВ кнопочный; 7 — ножки; 8 — двигатель; 9 — нижняя рама; 10 — шкив пильного вала; 11 — шкив электромотора; 12 — ремень клиновидный; 13 — колесо механизма натяжения; 14, 15 — фиксаторы рубанка во время простоя; 16 — конденсаторы рабочие и пусковые; 17 — рубанок; 18 — вал для подъемной рамы; 19 — выемка в уголке для рубанка во время работы; 20 — уголки нижние; 21 — уголок для фиксации рубанка

Детали конструкции. Валы можно своими руками менять местами. Чтобы установить фрезерный вал снимать раму не нужно. Пила поднимается на максимальную высоту с помощью ключа. Для фиксации рамы на эксцентрике используется пара болтов. Пила и рама поднимаются эксцентриками. Рама, на которой установлен пильный диск жестко фиксируются болтами.

К нижней части электродвигателя крепится плита, перемещающаяся в предусмотренных для этого пазах. Плита приводится в движение колесом, которое изменяет степень натяжения ремня. Это полезно, например, для замены валов. Строгальный рубанок устанавливается на держателе, который фиксируется болтами.

Габариты. Ширина станка 50 см, высота 80 см, длина — 110 см компактный аппарат легко разместить дома. Для устойчивости своими руками из уголка привариваются распорки снизу и металлического уголка 35 х 35 мм.

Видеоролик демонстрирует работу самодельного деревообрабатывающего станка:

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

  1. Незанятый ручной электрорубанок.
  2. Чертежи рейсмуса из электрорубанка своими руками.
  3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
  4. Небольшое количество свободного времени.

https://youtube.com/watch?v=yRHjyVBnv-s

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Подготовка станка к работе

Независимо от того, какой рейсмус используется – самодельный или заводской, перед проведением любых работ его необходимо настроить для работы. От этого напрямую будет зависеть не только качество выполняемых работ, но еще и безопасность работника, который использует такое оборудование при обработке деревянных заготовок.

Кроме того, при подготовке к работе необходимо помнить, что в случае значительного заполнения стола при необходимости одновременной подачи нескольких деталей по всей ширине стола, в процессе строгания щита большой ширины или тому подобных работ давление в подающих вальцах необходимо отрегулировать так, чтобы оно было повышенным, поскольку в подобных случаях работы сопротивление резанию значительно увеличивается. Если же осуществляется обработка деталей небольшой ширины или стол заполнен не полностью, чтобы не допустить смятия древесины при ее обработке давление в вальцах следует уменьшить до нужного уровня.

1 Назначение, устройство, принцип работы

Рейсмусовый станок предназначен для строгания заготовок из дерева по толщине. Он может обрабатывать щиты, брусья и доски, подгоняя их к заданному размеру за одну проходку (а не за несколько, как в случае с фуговальными агрегатами).

Также существует ряд рейсмусов ориентированных на обработку заготовок из пластика, вспененных утеплителей и других полимерных материалов. У таких устройств подающие вальцы покрыты слоем резины, что предотвращает повреждение лицевых частей обрабатываемых деталей.

Ключевой характеристикой любого рейсмуса является глубина пропила, которая указывает на толщину среза материала за один проход. Она варьируется в диапазоне 1-3 мм. Ширина обработки у современных агрегатов может составлять 30-330 мм.

В зависимости от конструктивных особенностей выделяют следующие виды рейсмусов:

  • односторонний;
  • двухсторонний;
  • многофункциональный.

Односторонний агрегат устроен так, что строгание заготовки производится только по верхнему торцу, тогда как устройство двухсторонних моделей предполагает наличие двух режущих валов — сверху и снизу, что позволяет обрабатывать две противоположные стороны детали.

Устройство рейсмусового станка

Конструктивное устройство рейсмусов состоит из следующих элементов:

  • станина;
  • ножевой вал;
  • рабочий стол;
  • прижимные пружины;
  • вальцы для подачи заготовки и фиксирующее их коромысло;

Станина промышленных рейсмусов всегда чугунная, однако бытовые агрегаты с целью уменьшения веса оснащаются алюминиевыми станинами. На станине зафиксирован рабочий стол, длина которого не может быть меньшее 100 см (требования техники безопасности). Односторонние рейсмусы имеют фиксированный рабочий стол, тогда как в двухсторонних он может регулироваться по высоте.

Основным рабочим узлом станка является ножевой вал, который может иметь 1-4 резальных кромки. Кромки сменные, и по мере износа их необходимо менять. За автоматическую подачу заготовки отвечают две пары валиков, которые вращаются от электродвигателя.

Односторонний рейсмус в работе

1.2 Делаем рейсмусовый станок своими руками

В домашних условиях вполне можно сделать многофункциональный рейсмус, приближенный по эксплуатационным возможностям к станкам заводского производства. Однако зачастую такой станок дома попросту не нужен, а основной задачей при его сборке является максимальная экономия.

При ограниченном бюджете лучше всего сделать рейсмус на основе электрорубанка, для этого вам потребуются следующие запчасти:

  • станина — несущая рама варится из металлического уголка размером 40-60 мм и усиливается распорными шпильками из арматуры либо шестигранных прутьев;
  • валики для протяжки — тут можно схитрить и использоваться резиновые валики от старой выжимной машинки для стирки, которые потребуется расточить под подшипники и зафиксировать на осях, длина которых подбирается исходя из ширины рабочего стола, а диаметр принимается равным 20 мм;
  • рабочий стол — делается из куска фанеры либо отшлифованной доски, покрытой оцинкованным листом толщиной 1 мм, при этом доску нужно обязательно покрыть антисептическим средством;
  • защитный кожух над рабочим столом можно сделать из листовой жести 1-2 мм, зафиксированной на несущем каркасе из уголка либо профиля.

Самодельный рейсмус из электрорубанка

Практически все заводские электрорубанки имеют опорную пластину, так что их крепление к станине рейсмуса не вызывает сложностей. Под пластину необходимо сделать две боковые несущие поверхности из уголка толщиной не менее 5 мм, механизм регулировки высоты проще всего сделать из винтовой оси, хотя возможны и другие варианты.

Чтобы сделать такой односторонний рейсмусовый станок потребуется понести следующие затраты: на покупку электрорубанка — до 10 тыс, на металлопрофиль — до 3 тыс, на подшипники, шпильки и остальную мелочь — до 3 тысяч.

Виды и способы устранения возможных неполадок

НеполадкаПричинаУстранение
Ножевой вал не крутится при запуске станка1.Отсутствует электропитание. 2.Автоматическое отключение теплового реле. 3.Не закреплено оградительное приспособление на ножевом вале1.Проверить подачу электричества. 2.Включить тепловое реле.
3.Установить и зафиксировать приспособление, проверить и настроить работу выключателя, который блокирует защитное ограждение
Не получается загнать заготовку в станок (деталь буксует)1. Подающие валики недостаточно давят на деталь. 2. Недостаточный выступ нижних валиков1.Отрегулировать силу нажатия подающих валиков. 2.Настроить высоту положения валиков
Размер обработанной заготовки не соответствует заданным параметрам1.Стол неправильно настроен. 2.Стол не зафиксирован. 3.Ножи затупились1.Произвести регулировку стола. 2.Зафиксировать стол. 3.Сменить ножи
Поверхности обработанной детали не параллельны друг другу.1.Ножи неровно установлены. 2.Нижние валики не параллельно расположены относительно поверхности стола1.Отрегулировать положение ножей. 2.Правильно выставить нижние валики
Поперечные выбоины на концах заготовок1.Нижние валики слишком выступают над столом. 2.Прижимы неправильно выставлены1.Выставить нижние валики в правильное положение. 2.Правильно выставить прижимы по отношению к прижимному валу
Продольные борозды на обработанной деталиМестные дефекты на режущей ножевой кромкеПри строгании узких деталей обходить стороной места дефектов или заменить ножи
Обработанная деталь приобретает волнообразную поверхность1.Неправильно выставлены ножи. 2.Ножевой вал бьет по заготовке1.Отрегулировать положение ножей 2.Отбалансировать ножевой вал путем подбора ножей по весу, взвесив их на балансировочных весах
Рифленый вал оставляет следы на обработанной заготовкеПередний вал слишком прижимает заготовкуНастроить силу прижима вала
При обработке местами происходит скалывание и вырывание фрагментов древесины1.Ножи слишком выступают над корпусом ножевого вала.

2.Оставлен недостаточный припуск на строгание

1.Отрегулировать и установить ножи по отношению к корпусу на 1-2 мм.

2.Заготовки отсортировываются в брак

При обработке на поверхности детали поднимается ворса1. Ножи затупились. 2. Износились сменные вкладыши для предотвращения сколов1.Сменить ножи. 2.Сменить вкладыши

Как видно, производительность и качество работы станка обусловлено множеством различных факторов, которые должны учитываться в ходе рабочего процесса. При возникновении более серьезных неполадок следует обратиться к квалифицированным специалистам.

Очумелые ручки

Давайте выясним, как и из чего делаются рейсмусовые станки по дереву своими руками.

Схема сборки

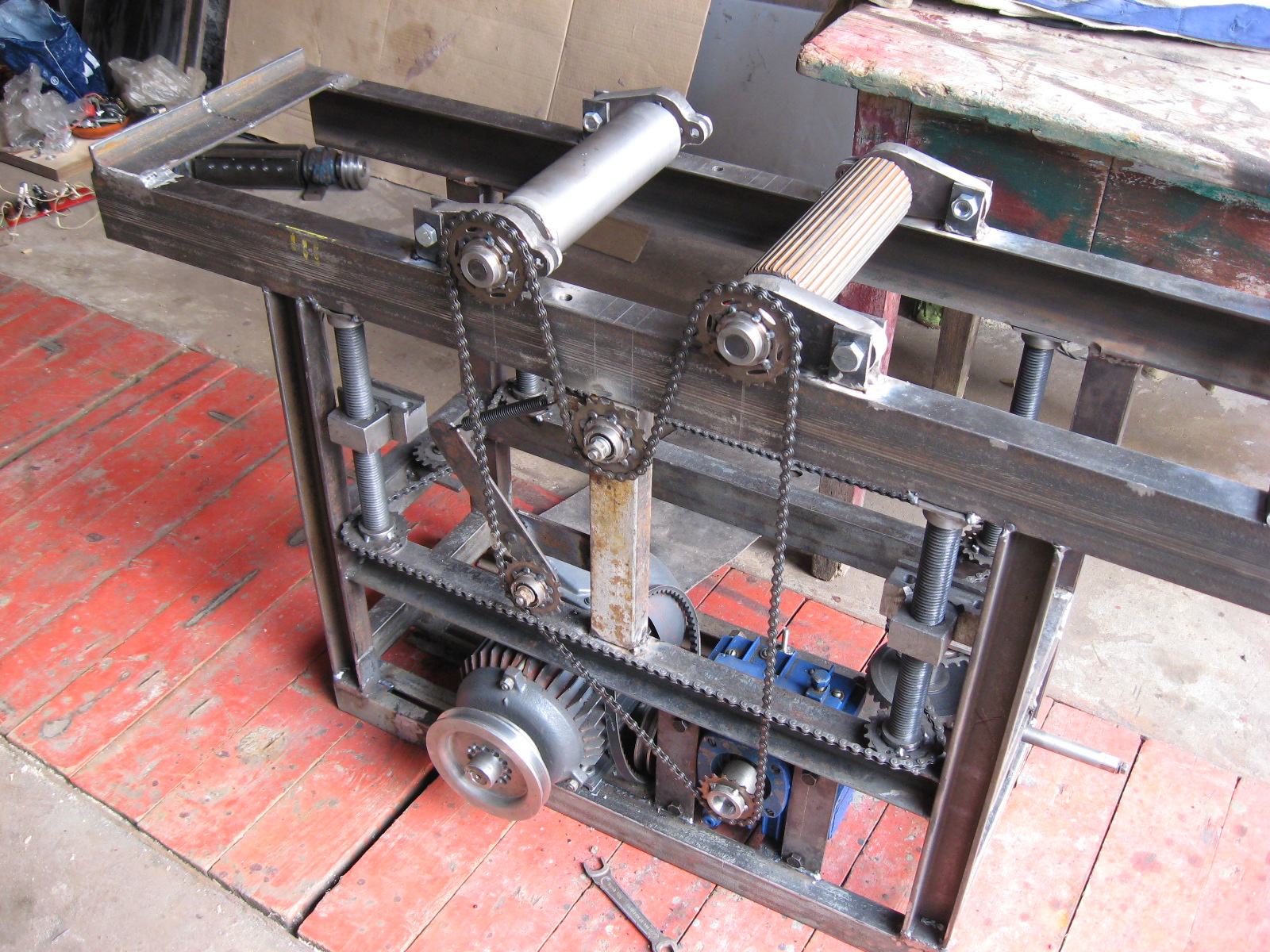

На фото – самодельный станок с электрической протяжкой в процессе сборки.

Приведенная на фотографии выше конструкция своей функциональностью приближается к рейсмусу фабричного производства. Однако на практике своими руками изготавливаются куда более простые конструкции.

Причина довольно очевидна: самодельные рейсмусные станки по дереву имеют лишь одно очевидное преимущество перед фабричными – дешевизну; соответственно, для минимизации расходов их предельно упрощают.

Для создания сколь-нибудь сложной конструкции придется закупать довольно много дорогостоящего стального проката, износостойких подшипников, шкивов, зубчаток, да и мощный электромотор будет стоить недешево.

Вот несколько, увы, поверхностная инструкция по созданию простейшего станка с ручной протяжкой.

ЭлементОписание
СтанинаДве независимые рамы сварены из уголка размером 40 – 50 мм. Они соединяются резьбовыми шпильками, выточенными из 32-миллиметрового шестигранника.
ПротяжкаОна представляет собой модификацию выжимных резиновых валиков от старой стиральной машины. Валики расточены под подшипники и посажены на оси толщиной 20 мм. Подача – ручная, осуществляется вращением рукоятки.
СтолСобирается из шлифованной доски, притянутой к станине болтами с потайными головками. Для защиты от гнили и лучшего скольжения заготовки доски пропитаны отработанным маслом.
Мотор380 вольт, три фазы, мощность 5,5 КВт, вращение на нож передается ремнем. Скорость вращения вала ножей – 5000 об/мин.
КожухВыполнен из миллиметровой жести на каркасе из уголка размером 20 мм.

При этом затраты только на комплектующие будут примерно такими:

  • Электромотор – 7 – 15 тысяч рублей.
  • Уголок – 2 – 3 тысячи.
  • Подшипники, шкивы, ремень, оси, шпильки – 3 – 4 тысячи.
  • Ножи – 1 – 2 тысячи.

Суммарные расходы (без учета затрат времени, электродов, электроэнергии) составят от 13 до 24 тысяч рублей.

Схема станины станка.

Итоги

Вот параметры вполне реального станка, созданного по приведенному алгоритму:

  • Максимальная ширина доски – 320 мм.
  • Толщина обрабатываемой детали – от 0 до 200 мм.
  • Регулировка толщины – ручная, с измерением штангенциркулем/линейкой.
  • Протяжка – ручная, рукояткой вальцов.
  • Безопасность – минимальная. Когти, блокирующие обратный ход, конструкцией не предусмотрены. Кожух защищает от разлета стружки, но не от разрушения заготовки: при разлете фрагментов доски или бруса миллиметровая жесть будет смята.

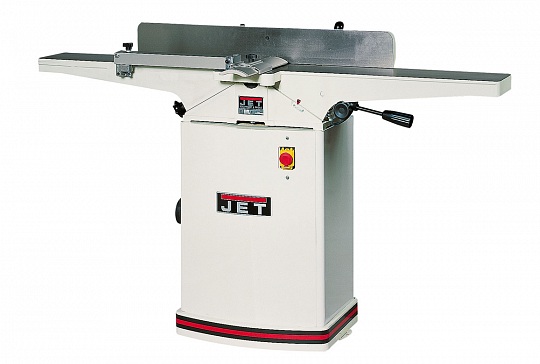

Как работать на фуговальном станке

Большинство современных приспособлений для деревообработки довольно просты в эксплуатации. И фуговальный станок не является исключением. Главное – понимать принцип действия, соблюдать технологию работы и, конечно, соблюдать технику безопасности.

  • Рабочий стол фуговального станка состоит из двух частей. Задняя часть этого стола всегда остается на одном уровне с ножами, другими словами, она неподвижная. Переднюю же часть перед началом работ следует установить немного ниже задней.
  • Деталь нужно подавать на ножи с передней части, навстречу вращающимся ножам. Ножи снимают тонкий слой древесины, убирая все неровности на поверхности.
  • Если все сделано правильно, то толщина снятого слоя будет равна разнице между уровнями передней и задней частей рабочего стола.

Безопасная работа на машине

Перед началом работы с машиной необходимо тщательно проверить правильность положения ножей и степень их заточки.

Лезвие всегда огорожено. В машине для толщины дома детали, которые короче, чем расстояние между валом, не могут быть обработаны.

Во избежание травм или травм строго запрещено ремонтировать, регулировать или чистить машину, а также чистить рабочий стол вместе с машиной во время работы.

Поместите заготовку на дерево на рабочий стол, и в самой машине вам нужно заполнить график, и вам нужно использовать всю ширину таблицы.

В строительстве используется древесина, предварительная обработка в магазинах или на месте. Материал поставляется в виде пластин, бревен, балок, подставки и т. Д. Скорость, комфорт и качество резки обеспечивается с помощью различных устройств и электроинструментов, которые включают универсальные модели и специализированные машины. Кроме того, плотники и дизайнеры мебели часто используют в своей работе дополнительные устройства для измерения, маркировки и контроля с необычными именами.

Обычный человек на улице не должен думать о том, что такое толщина, а что такое фуганок. Но экономка, которая самозанята в ремонте частного участка или дома, должна срочно заниматься такими вопросами.

Конечно, это касается профессионалов.

Параметры самодельного рейсмуса

Необходимо упомянуть, что какие-то детали и модули нужно будет закупать, а не тратить время на попытки изготовления собственноручно. Прежде всего – это вал с ножами и закрепляющими подшипниками.

Изготовленные своими руками будут характеризоваться низкой точностью сопряжения, что будет способствовать излишнему нагреву, особенно обрабатываемой поверхности.

Особенности изготовления

Самодельный рейсмусовый станок, чертежи которого легко найти в интернете, нужно собирать, обращая внимание на элементы, составляющие его. Но при необходимости совмещения рейсмуса и фуганка, стоит взять двухсторонний привод

Это даст возможность производить предварительное прострагивание древесины в одну сторону, а в другую – уже осуществлять чистовую окончательную обработку.

Важно определить заранее длину вала с ножами. Самодельная деталь с длиной ножевого модуля больше 50 сантиметров является довольно жесткой в работе с твердыми древесными пародами

Результатом недостаточного давления становится неровная текстура доски с волнами и гребнями, достигающими 1 миллиметра, такая работу необходимо будет снова шлифовать. Размеры частей самодельной конструкции должны соответствовать тому, чтоб иметь возможность производить разнообразные декоративные детали из древесины: профили, багеты, плинтуса.

Эксплуатировать самодельные рейсмусовые станки по дереву, нужно соблюдая технику безопасности. Рабочая зона аппарата, сконструированного самостоятельно, должна быть ограждена. Следует заранее предусмотреть исключение обратного движения бревна и разрушения доски в процессе обработки.

В самодельном станке лучшим вариантом будет установка двух прижимных устройств в столе, такая конструкция даст возможность перемещения доски по гладкой поверхности, не касаясь стола.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

  1. обеспечить максимальную ровность поверхности стола;
  2. отбалансировать все вращающиеся части в статическом и динамическом режимах;
  3. предусмотреть удобную регулировку положения стола;
  4. проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.
