Настройка различными приборами
Существуют несколько видов проверки распределителя, каждый из которых подразумевает собственный прибор.
Стробоскоп
Стробоскоп для распределителя
Один из популярных вариантов проверки – стробоскопом. Прибор цепляется к электросети автомашины. Обязательно снимается и заглушается шланг вакуум-корректора. Мотор заводится и прогревается до нужного градуса, при котором он уверенно будет держать обороты на ХХ. Затем ослабляется болт-фиксатор трамблерного корпуса, а свет стробоскопа направляется на коленвальное колесико.
Трамблер проворачивается до тех пор, пока риска на шкиве не встанет напротив метки на ГРС механизме. В этом положении фиксируется трамблерный корпус.
Лампочка
Обычная лампочка тоже может стать прибором для настройки. Является стандартным вариантом, инструкцию о проведении которой можно найти в публичной автолитературе. Главное – это наличие 12-вольтовой лампочки и двух проводов. Коленвал проворачивается как нужно, риска коленвального колеса ставится заданным образом, бегунок устанавливается напротив бронепровода 1-го цилиндра.
Подключение лампочки осуществляется так: после включения 4-й скорости, один из проводов соединяется с проводом, идущим от распределителя к катушке. Второй провод интегрируется с массой автомобиля. Также следует не забыть ослабить болт-фиксатор, а из крышки распределителя вынуть центральный провод.
Искра
Искра трамблера
Для опытных автолюбителей и профессионалов ориентиром для регулировки может стать искра. Коленвал ставится в правильное положение, вытаскивается главный бронепровод и ставится на расстоянии 5 мм от массы.
Опять же, болт-фиксатор ослабляется, после чего включается зажигание. Корпус распределителя проворачивается по ходу ЧС на 10-20 градусов. После этого трамблер аккуратно вращается обратно пока не пробьет искра. Это и есть момент истины – корпус трамблера фиксируется в данном положении.
На слух
Опять же, способ для опытных. Для некоторых случаев он не годится, так как дает не совсем точные показания. Однако данная настройка может помочь доехать до населенного пункта. Регулировка этого типа проводится следующим образом: ДВС запускается, болт-фиксатор ослабляется. Корпус проворачивается так, чтобы нашлось такое положение, при котором обороты силовой установки будут максимальными. Зафиксировать трамблер следует на несколько градусов по ЧС.
В завершении любого из вышеприведенных методов проводится итоговая проверка. Ее цель – сверить, продиагностировать конечные результаты. Они проверяются на машине, при езде. ДВС прогревается, на ровном участке дороги набирается скорость 40-50 км/ч. После задействования 4-й скорости, резко вдавливается педаль акселератора в пол. Автомобиль после характерных цоканий мотора, станет постепенно повышать скорость.
Проверка распределителя стробоскопом
Если никаких звуков слышно не будет, придется провернуть распределитель против ЧС на одно деление. Эта процедура обязана проводится до момента, пока этот шум не появится.
Узнав, как отрегулировать распределить несколькими способами, можно значительно усовершенствовать свои знания в области авторемонта.
Смотрите видеообзор о том, как настроить трамблер, чтобы он лучше работал. Кстати, в видео описывается также процесс проведения модернизации.
Ремонт и уход за карбюратором
Бывает, что неполадки настолько серьезны, что регулировкой положение не исправить. Например, настройка не поможет, если изношены детали, карбюратор выработал свой ресурс или получил механическое повреждение. В таких случаях следует попробовать заменить детали, наиболее подверженные износу, благо в продаже имеются готовые ремкомплекты. Обычно это позволяет избежать замены устройства.
Кроме того, за карбюратором важно правильно и своевременно ухаживать. Грамотная профилактика неисправностей – это соблюдение условий эксплуатации и регулярный уход
Очень часто нестабильность в работе карбюратора мотоблока связана с низким качеством топлива, из-за чего засоряются фильтры и внутренние детали. Зная, как почистить карбюратор на мотоблоке, можно быстро вернуть его в строй. Работы проводятся на неработающем двигателе.
Порядок действий:
- Аккуратно снять карбюратор и слить топливо из поплавковой камеры.
- Осмотреть камеру и регулировочный язычок поплавка, чтобы определить уровень поступающего топлива. Он должен составлять не более 35 мм.
- Проверить, проходит ли воздух через топливный штуцер. При необходимости продуть его.
- Вынуть иглы малых и больших оборотов и очистить жиклер сжатым воздухом (можно при помощи насоса).
- Открутить болты, скрепляющие верхнюю и нижнюю части карбюратора, и разъединить их. Осмотреть топливный кран и промыть его бензином.
- Чистые детали разложить на сухой поверхности (ткань, картон) и дать просохнуть.
- Собрать карбюратор, убедиться, что все детали на месте, а отверстия совпадают с трубками.
- Установить обратно на мотоблок и запустить двигатель.
Ни в коем случае нельзя использовать для очистки деталей тряпки, ветошь, салфетки, проволоку. Все эти средства могут повредить детали и оставить налет. Используется только продувка воздухом.
Основные факторы, влияющие на засорение карбюратора: низкое качество топлива и засоренный воздух. В результате на стенках камер и внутри топливных каналов откладываются твердые фракции топлива, смола и мелкий мусор. Улучшить ситуацию поможет использование воздушных фильтров и качественного топлива.
Регулировка мотоблока: карбюратор, клапана, топливная система
В данной статье описана регулировка мотоблока, а конкретно главных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, потому мы также приложили несколько фото и видео.
Как перейти с 80 бензина на 92 на мотоблоке Каскад?
Наобум лить 92 бензин в карбюратор,созданный для низкооктановых марок бензина, чревато непряитными последствиями.
Марки бензина классифицируются по октановому числу и характеризуются способностью горючего к детонации в процессе сжатия, которая выражается в количестве антидетонационных присадок. На практике при маленький силе сжатия АИ-92 будет детонировать резвее, чем низкооктановый АИ-80.
Для мотоблоков (в том числе конторы «Каскад», которые созданы для работы с 80 бензином, есть 4 метода решить эту делему и неопасно использовать 92 бензин:
фрезеровать головку блока цилиндров, влияя тем на размер камеры сгорания,
поставить дополнительные прокладки на головку блока цилиндров,
1-ые два способоа очень трудозатратные и требуют не только лишь особых познаний, да и оборудования и инструментов.
Для третьего метода нужны как минимум опытные руки и прокладки из легкосплавного материала.
4-ый метод — снижение октанового числа бензина АИ-92 — самый обычный и близкий к реальности. Воплотить это можно последующими методами:
разбавлением бензина соляркой (но н больше 10%),
долгим (несколько недель) хранением бензина в неплотно закрытой таре (присадки в виде эфиров и спиртов улетучятся и понизится октановое чсло бензина).
Как пахать мотоблоком?
Как обладатель мотоблока, расскажу как верно пахать им:
Чтоб делать меньше разворотов, пахать землю мотоблоком стоит вдоль длинноватой стороны делянки.
Ручку мотоблока следует малость повернуть у основания на лево. В данном случае можно будет идти по еще не вспаханной полосе, что, конечно, еще удобнее.
Ну что ж, сейчас давайте разберемся с тем, как пашут мотоблоком землю верно. Производится эта процедура последующим образом:
Мотоблок устанавливают на начало полосы и идут вдоль натянутого шнура.
После того как ряд будет пройден, разворачиваются таким макаром, чтоб правое колесо мотоблока оказалось напротив борозды уже пропаханной полосы.
Делать вспашку необходимо не торопясь. Подталкивать мотоблок не следует. Если движок перегреется (а это происходит довольно нередко), работу необходимо закончить приблизительно на полчаса.
Возможные неисправности
К основным проблемам, которые возникают в процессе эксплуатации узла, можно отнести:
Подсос избыточного воздуха. В таком случае следует сменить прокладку между карбюратором и головкой блока. Возможно, проблема в недостаточно затянутых крепёжных гайках, но причиной может выступать и изношенный вал на дроссельной заслонке. Его потребуется сменить
Обратить внимание следует на отверстия, куда этот вал крепится. Бывает, что они изнашиваются, становятся разбитыми
В таком случае замене подлежит полностью всё устройство.
Переполнение поплавковой камеры, из-за чего излишки топлива поступают в камеру сгорания, или в ней проявляется недостаток горючего
В любом из случаев важно проверить запорную иголку, жиклёры и поплавок на предмет износа.
Недостаточное поступление горючего в карбюратор. Потребуется проверка состояния фильтра топлива и отстойника, шлангов для подачи бензина и самого бака
Если резервуар для горючего покрылся ржавчиной изнутри, то его нужно почистить при помощи каустической соды или заменить. Иначе сор будет по-прежнему поступать в систему, произойдёт засорение фильтров и основных каналов.
Превышение расхода бензина. Этот эффект может быть следствием неправильно настроенной системы подачи горючего. Устраняют проблему путём регулировки согласно рекомендациям из инструкции.
Иногда требуется полная разборка. Выполняется эта процедура в несколько этапов:
- демонтаж. Проводится с головы двигателя;
- удаление остатков топлива, которое может накапливать в поплавковой камере. Требуется слить его или вымокать губкой;
- ревизия поплавкового штуцера. Если топливо капает очень медленно, то его нужно продуть воздухом при помощи компрессора;
- прокрутка на 180° штуцера. Если манипуляция поможет перекрыть течь топлива из карбюратора, то это говорит, что бензиновый клапан ещё не изношен.
После всего требуется проверить жиклёры. Данная процедура включает:
- откручивание и вынимание винтов, которые обеспечивают регулировку газа;
- демонтаж верхней и нижней крышек корпуса;
- промывку жиклёров, очистку топливного краника. Для этих целей нужно использовать керосин или бензин. Потребуется продувка воздухом из компрессора.
Важно: после всех манипуляций запчасти следует хорошо просушить, выложив на чистой ветоши на некоторое время. Сборку выполняют в обратном порядке
Если при капремонте обнаружились следы износа на корпусе, то деталь лучше заменить полностью на новую.
https://youtube.com/watch?v=BWtdhQjH4HQ
Регулировка топливной системы мотоблока
Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.
Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.
Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.
Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.
Рис. 2. Карбюратор КМБ-5
Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.
Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.
Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.
После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.
Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:
- Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
- Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
- Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
- Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.
Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.
Рис. 3. Карбюратор ДМ 1.08.100
Рис. 4. Карбюратор ДМ снаружи
Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!
Номинальная мощность и стабильная работа бензинового заводского двигателя во многом зависят от изначального качества заправляемого в мотоблок топлива, а именно от соотношения горючего и воздуха в цилиндре ДВС. За обогащение топлива всасываемым воздухом в требуемой пропорции отвечает карбюратор сельхозмашины. Его исправная непрерывная работа гарантирует высокий крутящий момент заводского двигателя, его долговечность и низкие объемы выбрасываемых отработанных газов.
Устройство и регулировка карбюратора К-45
Мотоблок Нева моделей МБ-1 и МБ-2 оборудован двигателем ДМ-1К с карбюратором К-45. Существуют и модификации модели, такие как К-45Р, К-45У, К-45М.
Для правильной настройки вкратце рассмотрим его устройство.
Карбюратор – узел двигателя, который переливает топливо, смешивая его с воздухом, и регулирует его поступление в цилиндры.

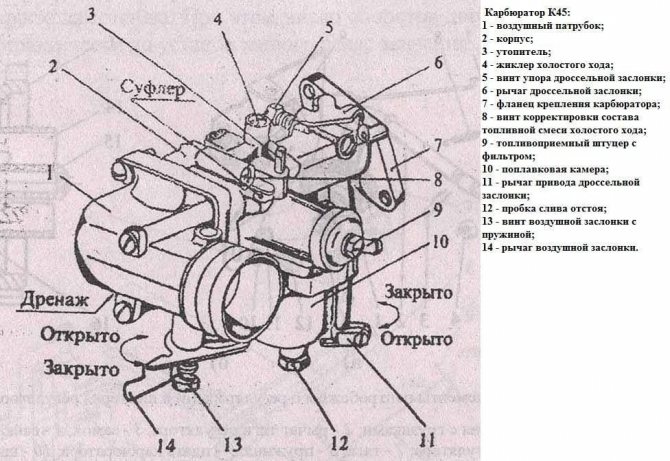

Рассмотрим схему К-45. Здесь дроссельный рычаг 11 расположен в нижней части заслонки, которая регулирует количество смеси бензина и воздуха. К нему присоединена тяга регулятора. В верхней части дроссельной заслонки находится винт упора 5. Главный рычаг заслонки 14 управляет ее положением. В закрытом положении она удерживается пружиной, а когда ДВС запускается, происходит открытие на определенный угол. Градус угла рассчитан так, чтобы не было чрезмерного обогащения топливной смесью холодного двигателя мотоблока.
Регулировка К-45 позволяет всей системе питания и самому двигателю работать без перебоев:
- подготовьте карбюратор к настройке и прогрейте мотор мотоблока;
- снижайте скорость вращения движка с помощью винта 5;
- используя винт 8 необходимо задать максимальное число оборотов на холостом ходу двигателя;
- и в завершение измените скорость вращения, повернув винт в обратную сторону на 0,25 оборота.
Ремонт К-45: основные рекомендации, видео
Для того, чтобы починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.
Рассмотрим основные неисправности К-45:
- Если в камеру ДВС поступает избыточное количество воздуха. Попробуйте заменить прокладку между головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не помогло, причиной может быть износ вала на заслонке или отверстия, куда он подсоединен. Такой вал подлежит замене, а в случае разбитых отверстий меняется устройство целиком.
- Когда в поплавочную камеру поступает слишком много топлива. В этом случае проверьте и замените изношенные детали: поплавок, жиклеры, иголку.
- Если в карбюратор поступает мало бензина, проверьте фильтр и отстойник, шланги подачи топлива и бензобак. Загрязненные элементы необходимо промыть или заменить, а если бак заржавел изнутри, придется почистить его каустической содой.
- Если наблюдается повышение расхода горючего, настройте карбюратор, обратившись к инструкции по эксплуатации.
Замена на другой карбюратор
Для того, чтобы карбюратор мотоблока работал исправно и без перебоев, необходимо постоянно следить за состоянием фильтров, проводить регулировку для правильной подачи топлива и воздуха, а также использовать бензин с октановым числом не ниже 92. В случае, если поломки К-45 избежать не удалось:
- приобретите оригинальный узел;
- демонтируйте неисправный механизм, начиная с головы двигателя;
- с неисправного карбюратора слейте остатки топлива;
- очистите соединение и проведите замену узла.
Или обратитесь за заменой в сервис. Если вы хотите поставить на агрегат карбюратор другой марки, докупите необходимый переходник.
Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099
Центробежный регулятор является элементом системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.
Назначение центробежного регулятора опережения зажигания
Центробежный регулятор опережения зажигания в бесконтактной системе зажигания двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 предназначен для автоматического увеличения угла опережения зажигания при повышении нагрузки на двигатель (увеличение числа оборотов коленчатого вала) с целью получения большего эффекта (большей мощности) от наиболее полного сгорания топливной смеси.
Расположение на автомобиле
Центробежный регулятор опережения зажигания расположен внутри распределителя зажигания (трамблера), на его оси.
Устройство центробежного регулятора
Центробежный регулятор состоит из двух плоских грузиков, прикрепленных к опорной пластине, установленной на валике распределителя зажигания. Края грузиков упираются в выступы на другой — ведомой пластине регулятора. Ведомая пластина, в свою очередь через две пружины соединена с опорной. На ведомой пластине расположен круглый экран, прорези в котором, при вращении проходят через зазор в датчике Холла. Что формирует импульс на коммутатор и далее на катушку зажигания о необходимости дать искру на ту или иную свечу.
Принцип действия центробежного регулятора
При вращении валика распределителя вращается и центробежный регулятор опережения зажигания. Под действием центробежной силы его грузики начинают расходиться в стороны. Чем выше обороты двигателя, тем сильнее расходятся грузики.
Грузики своими краями воздействуют на выступы ведомой пластины регулятора. От этого ведомая пластина, преодолевая сопротивление пружинок, вращается вместе с экраном на некоторый угол в направлении вращения валика. В результате прорези в экране раньше проходят в зазоре датчика Холла, что формирует более ранние импульсы на свечи, то есть угол опережения зажигания увеличивается.
Расхождение грузиков при вращении центробежного регулятора
При падении частоты вращения к/вала грузики сходятся, пружины возвращают ведомую пластину с экраном обратно, импульс с датчика Холла поступает более поздний, угол опережения зажигания возвращается к норме (См. «Установка угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099»).
Совместная работа центробежного регулятора опережения зажигания и датчика Холла
Неисправности центробежного регулятора
В основном центробежный регулятор преследуют две неисправности:
— заедание грузиков;
— ослабление пружин грузиков.
Неисправность центробежного регулятора приводит к падению мощности двигателя автомобиля, неустойчивым оборотам холостого хода и повышенному расходу топлива, так как угол опережения зажигания перестает соответствовать требуемому на данном режиме. Для проверки центробежного регулятора и устранения неисправности придется разбирать распределитель зажигания (менять пружины или устранять причину заедания грузиков). В ряде случаев целесообразнее заменить центробежный регулятор или распределитель зажигания в сборе.
Применяемость центробежного регулятора на автомобилях ВАЗ 2108, 2109, 21099
— На двигателях 21081 автомобилей ВАЗ 21081, 21091 устанавливался распределитель зажигания 40.3706-10 с красной меткой на крышке. На двигателях 2108, 21083 распределитель зажигания 40.3706 или 40.3706-01. У них разные характеристики центробежного регулятора опережения зажигания (см. в «Примечаниях и дополнениях»).
Примечания и дополнения
— Зависимость оборотов коленчатого вала двигателя и изменения центробежным регулятором угла опережения зажигания.
| Распределитель 40.3706 | Распределитель 40.3706-10 | ||
| 1000 об/мин | 0 — 2° | 1000 об/мин | 0 ± 2° |
| 2000 об/мин | 9 ± 2° | 2000 об/мин | 10 ± 2° |
| 3000 об/мин | 15 ± 2° | 3000 об/мин | 17 ± 2° |
| 4000 об/мин | 19 ± 2° | 4000 об/мин | 22 ± 2° |
| 5000 об/мин | 22 ± 2° | 5000 об/мин | 27± 2° |
| 6000 об/мин | 24 ± 2° |
— Точную настройку и регулировку центробежного регулятора производят на специальных стендах. Производить ее в домашних условиях нецелесообразно.
Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
— Неисправности трамблера автомобилей ВАЗ 23108, 2109, 21099
— Неисправности бесконтактной системы зажигания автомобилей ВАЗ
— Применяемость свечей зажигания на автомобилях ВАЗ
— Проверка высоковольтных проводов автомобилей ВАЗ
— Проверка вакуумного регулятора опережения зажигания
Как происходит регулировка карбюратора мотоблока
На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи
Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.
Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.
Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.
После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.
Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.
Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:
- Винты малого и полного газа нужно закрутить до упора.
- Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
- Завести мотор и подождать, пока он прогреется.
- При работающем моторе рычаг управления поставить на минимальные обороты.
- Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
- Поставить обороты холостого хода на максимум при помощи винта малого газа.
- Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
- Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
- Рычаг управления мотором поставить на газ.
- При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.
Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.
На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на . Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.
