Ленточная пилорама своими руками

Изготовление станины пилорамы

Для того что бы изготовить раму нам понадобится профильная труба (ширина не менее 50 мм). Размеры подгоняем индивидуально согласно своего варианта исполнения. Стоки и ползуны изготавливаем из труб. Должна получится следующая конструкция:

После крепления опорных колес (направляющих). У меня получилось вот такая пильная рама:

И так после того как рама смонтирована на основание, необходимо оснащать нашу конструкцию нужными узлами. Речь пойдет о механизме подъема каретки. Для того что бы каретка быстро перемещалась в вертикальной плоскости выполняем следующую конструкцию:

Для того что бы во время работы на станке данный механизм не заклинивал, а движение каретки в плоскости осуществлялось плавно, рекомендую подбирать звездочки одного размера.

Так же не забываем, что ведущая звездочка должна быть большего диаметра, она имеет большее передаточное число, чем ведомые звезды. Такое решение в конструкции позволит передвигать по направляющим каретку.

Цепная передача в моем случае передает перемещение каретки в плоскости при помощи ручного привода. После того как цепь надета, нужно натянуть цепь натяжным роликом либо сухарем. Цепь смазать смазкой.

Общие характеристики

Не секрет, что древесина является одним из самых популярных материалов в частном строительстве. Несмотря на стремительное расширение ассортимента таких товаров и появление дешевой альтернативы, дерево по-прежнему пользуется спросом и не имеет аналогов. И хоть приобретение хорошего материала в гипермаркете не считается сложностью, ведь решения в виде досок, бруса или реек доступны в каждом торговом центре стройматериалов, возможность изготовить подобную продукцию в домашних условиях выглядит гораздо привлекательнее.

Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

  1. вариант с фиксированным размещением пилы,
  2. вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

Важные особенности

Самодельная ленточная пилорама обладает многими преимуществами. Среди них — возможность постоянного совершенствования и доработок, что позволяет более точно «подогнать» её характеристики под растущие требования владельца. Для примера, если изначально вы планировали распускать бревна на доски, возможно, вскоре вам понадобится заняться собственным производством бруса.

Такую конструкцию собирают блочно-модульным методом. Если у вас отсутствует практический опыт и навыки в сооружении сложных механизмов и узлов, начинайте работу с простых чертежей. Вариант с механическим приводом несложно оснастить дополнительными деталями для автоматизации. В их числе:

  1. Регулятор толщины реза.
  2. Регулятор подачи пилы.
  3. Программатор и множество других.

Поэтому вам необходимо разобраться с базовыми инструкциями по составлению чертежей и сборке.

Как уже говорилось выше, сегодня применяется большое количество модификаций пилорам. При выборе подходящего решения, вы должны спросить себя — в какой плоскости планируется ведение реза. Именно такой аспект указывает на размещение рабочей конструкции. Следующий вопрос заключается в выборе однотипного или универсального типа пилорамы. Для примера, если вам приходится проводить обрезку бревен на отдельные сегменты, а не только базовый роспуск лесоматериала на доски, то есть смысл остановиться на универсальном оборудовании. Очень хорошо, если рабочая рама поддерживает переустановку.

Не секрет, что обработанные ленточной пилорамой бревна характеризуются большими габаритами и внушительным весом

К тому же при обработках станину поддают интенсивным нагрузкам, поэтому вы должны уделить особое внимание устойчивости ленточнопильного оборудования. В таком случае вам не придётся переживать о качестве реза и безопасности рабочих

Изготовить пилораму в домашних условиях своими руками не так сложно, как кажется изначально. Многие сложности возникают у людей уже на следующем этапе — подготовке к эксплуатации. Самая ключевая неприятность заключается в разводке и заточке пилы.

Изготовление основания пилорамы

И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.

Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.

После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.

После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:

Читать также: Термостойкий клей для резины и металла

Данное приспособление позволит надежно зафиксировать материал.

С чего начать изготовление?

У любого мастера возникает вопрос, как сделать устройство, чтобы оно обладало определенными способностями. Нужно разработать схему установки. Она должна включать ряд основных узлов:

  • направляющие для перемещения инструментальной рамки (рельсовый путь);
  • сама рамка, на которой крепится инструмент;
  • фиксатор для заготовки (бревна);
  • вспомогательные приспособления для фиксации и перемещения инструмента по рамке.

Общий вид конструкции простейшей дисковой пилорамы: 1 – направляющие; 2 – инструментальная рамка; 3 – пильный диск; 4 – клиноременный редуктор.

Нужно рассмотреть, из чего состоят узлы самодельной дисковой пилорамы. Тогда подобрать исходные материалы.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

  1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
  2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
  3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
  4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
  5. Широкий ленточный пропил влияет на образование большого количества отходов;
  6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
  7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
  8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
  9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

  • для организации движения распилочной ленты используется рама с двумя направляющими;
  • винтовой механизм подъема ленты;
  • гидравлический или пружинный узел для натяжения ленты;
  • ведущее и ведомое колеса (шкивы);
  • кожух для ограждения колес;
  • держатель ленты;
  • клиноремная передача;
  • электродвигатель;
  • рельс для осуществления движения ленточной пилы;
  • эксцентриковые зажимы для удерживания бруска (бревна);
  • упор;
  • бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Видео:

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.

Видео:

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Самодельная ленточная пилорама

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала ,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

  • Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
  • Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Оборудование для работы и алгоритм сборки

Не секрет, что при сооружении самодельной пилорамы не обойтись без хорошего сварочного оборудования. Болтовые соединения в таком случае бесполезны. Лучше не рисковать, т. к. через какое-то время подобное крепление потеряет прежнюю прочность, разболтается и сделает конструкцию опасной для использования. А подтягивать болты и ежедневно следить за их состоянием — не самая лучшая перспектива.

Что касается алгоритма сборки оборудования, то он остаётся очень простым и понятным. Основные сложности заключаются с подгонкой по размерам составных частей.

Первым делом вы должны осуществить монтаж опорной платформы, по которой будет передвигаться тележка с пиломатериалом. К тому же к рельсам нужно прикрепить раму, где будет установлен рабочий инструмент. Среди ключевых требований — надёжность и выравнивание в горизонтальной плоскости. Где и как крепить её — решать вам. Возможен вариант использования специально оборудованного фундамента, например, столбчатого, или же вариант со стойками, которые вкапываются в грунт.

О предназначении передвижного узла (тележки) уже неоднократно упоминалось. Чтобы обеспечить надёжную фикцию бревна при распиловке, передвижной элемент оснащают «струбциной», которая надёжно зажимает древесину к раме и предотвращает любой риск смещения. Также на тележке должны присутствовать колесики, которые будут обеспечивать подвижность.

Что касается рамы для пилы, то она должна быть оборудована хорошим механизмом регулировки. В противном случае появится сложность в обеспечении возможности изменения положения режущих узлов.

В настоящее время используется ряд инженерных решений, поэтому какое из них выбрать — решать вам. Приводить конкретные примеры без предварительного изучения существующих модификаций нет смысла.

Самодельная пилорама — отличная альтернатива

Во всемирной паутине представлено большое количество разнообразных пилорам на базе бензопил и как правило, они имеют схожую основу. Общим для них является подвижный режущий элемент, который закрепляется в тележке. Движение тележки осуществляется по заранее проложенным рельсам.

Режущая часть, к примеру, из бензопилы «Дружба» ввиду отличных эксплуатационных характеристик эффективно справиться с поставленной задачей по распиловке кругляка. Если планируется большие объёмы работ, можно установить ещё более мощную цепную пилу «Урал».

И, хотя среди покупателей бытует мнение, что данная модель уже давно морально устарела, агрегат «Дружба-4» всё же имеет актуальность использования в качестве основной режущий части домашней пилорамы благодаря тому, что:

  • Детали корпуса изготовлены из высококачественного алюминиевого сплава;
  • Модель отличается высокой производительностью;
  • Наличие механического тормоза цепи ;
  • Исключительная надежность двигателя.

Бензопила «Урал» унаследовала от легендарной «Дружбы» надежность и качество. Современные модели Пермского завода пользуются стабильным спросом у покупателя.

  • Бытовые пилы имеют упрощенную конструкцию (легко использовать без должного опыта);
  • Бензопила « Урал » обладает более высоким показателем мощности (5 лошадиных сил, у «Дружбы» — всего 4);
  • Простота ремонта.

Самодельное оборудование

Самодельная шинная пилорама представляет собой агрегат, который осуществляет распиловку леса цепью, закреплённой на шине. Поэтому во многих источниках такую установку называют самодельной цепной пилорамой.

Процесс пиления происходит в результате работы двигателя. Сам мотор может быть как бензиновым (дизельным), так и электрическим. Главным положительным фактором установки бензопилы на каркас является то, что пила может быть в любой момент снята и использована по изначальному предназначению.

Эскизы и чертежи

Чтобы домашний распиловочный агрегат трудился без сбоев, его нужно собирать, используя только качественные понятные чертежи. Это необходимо в первую очередь с точки зрения безопасности, чтобы в дальнейшем смонтированное оборудование не вызывало нареканий в процессе эксплуатации и не представляло угрозы здоровью хозяина.

Чертежи и размеры несложно отыскать в сети интернет, затем распечатать или срисовать

Важно чтобы план сборки пилорамы содержал основные элементы:

  • Рельсы;
  • План крепления основания;
  • Передвижная конструкция и закрепленная на ней бензопила.

Кроме того, в обязательном порядке необходимо предусмотреть зажимы для бревен. При сборке пилорамы необходимо постоянно контролировать уровни, а по завершении установки проверить устойчивость всего оборудования.

Нюансы установки пилорамы

Сложностей с выбором места под пилораму обычно не возникает. Тут всё на усмотрение хозяина в зависимости от целей и задач, которые возлагаются на самодельное оборудование. Необязательно для пилорамы задействовать пустующий сарай или гараж, возможно, вполне достаточно где-нибудь на хоздворе соорудить простенький навес.

Установка основания может осуществляться на подготовленный бетонный пол, но в любом случае потребуются элементы крепления: анкерные болты, армирование фундамента, сварка и т. д. Затем по основанию прокладывают рельсы, которые устанавливают при помощи боковых креплений.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

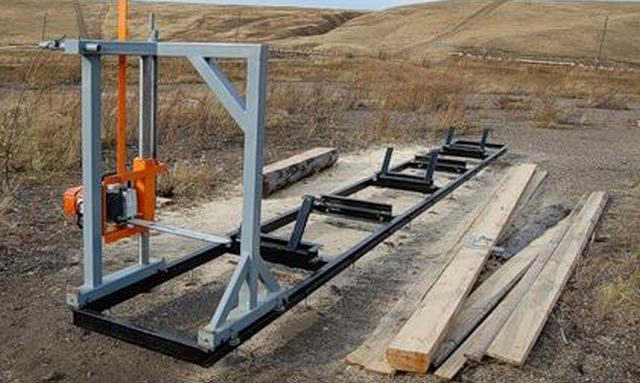

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.
