Регулировка карбюратора бензопилы Stihl 230

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Регулировка карбюратора любой бензопилы своими руками

Большой — 3003.

MS 250 комплектуются пильной гарнитурой 3/8Р. Схожие по мощности пилы MS 251, 260, 271, 261- гарнитурой на .325. Сообщите, пожалуйста, плюсы и минусы установки на MS 250 гарнитуры 325?

Ее так же можно переукомплектовать под 0,325 шаг, что это даст? Считается, что пиление на 0,325 шаге более комфортное, меньше отдача, цепь «мягче» входит в рез, тогда как 3/8 — это более агрессивное и быстрое пиление.

Чем отличается старый штилевский карбюратор от современного китайского, который стоит сейчас на Штиле 250? Очень капризные, не нравятся.

Как старый, так и новый карбюратор — «немецкие», то что в последние годы производство некоторых запасных частей перенесено в Китай (что связано со стремлением удержать бренд от серьёзного удорожания), это не следствие «капризности» данного устройства (карбюратора). В новых карбюраторах появился ускорительный насос, который придал бензопиле совершенно другую динамику ускорения, в связи с чем и комфорт работы повысился. С каждым годом требования к топливу становятся всё строже и строже, так и с этим карбюратором — некачественный бензин, загрязненный бензин — плохо сказываются на его работе.

Пила плохо смазывает цепь, нет следов масла при направлении шины на чистую поверхность. При полной заправке масляного и бензинового бака, при выработке бензина в сравнении с масляным бочком, остаётся полбака масла. В чем причина?

При выработке бензосмеси остаётся полбака масла для смазки цепи, значит оно всё-таки уходит, но не на шину. Прочистите каналы маслоподачи на корпусе бензопилы, отверстия маслоподачи на пильной шине, прочистите паз шины, если нужного эффекта не произойдёт, проблема с маслонасосом, в таком случае бензоинструмент лучше привести в сервисный центр для устранения неисправности.

Хотел бы узнать какую максимальную по длине шинку можно поставить на Stihl MS 250C и с каким шагом. Рылся в каталоге штиля, есть шинки под модели 180-250 с шагом 3/8p с резом в 40 см. Если брать пильную гарнитуру с шагом 0.325 то можно и длиннее, а так же поставить цепь RM и RMC. В чем отличие цепей PM и PMC от RM и RMC?

Не знаю, удастся ли купить шину на, 325 вообще для этой пилы. На 35 см ещё может иногда быть, а на 40 — вообще сомневаюсь. А вот на 3/8″ сороковку вообще не проблема. У любого дилера должны быть. По обозначениям цепей: РМ — это Picco micro — Шаг 3/8″, толщина 1,3 мм. Зуб полукруглый. РМС — это та же самая цепь, только типа «Comfort» — с амортизатором. RM — это Rapid Micro — практически все остальные размеры цепей с полукруглым зубом. С «прямоугольным» зубом будут RS (Rapid Super). RMC и RSC — это комфортовские цепи с более мягким резом, только они сделаны без амортизаторов. Смягчение реза достигается определённой формой зуба — у него «пятка» несколько поднята и в момент врезания как бы «приседает». Разница между «микро» и «супер» в работе очень заметна — «суперовские» цепи заметно более производительные. Примерно на треть. Но при работе по грязной и сухой древесине этот уголок повреждается довольно далеко и при заточке приходится снимать намного больше металла по длине зуба. Так что при выборе типа цепи надо прикидывать на какой древесине будет работать цепь. 3/8 1,3 с «суперовским» зубом не бывает.

Нужно ли на бензопилу Штиль МС 250 перейти с шага 3/8 на 0.325? Или просто при замене звездочки (само собой и шины и цепей) поставить свободно насаженную звездочку не переходя на другой шаг? Преимущества и недостатки шага 0.325 и шага 3/8? Сейчас стоит припаянная звездочка шаг 3/8 ширина паза шины 1.3мм.На шаге 0.325 там ширина 1.5мм.

Не советую переходить на данной пиле на 325 шаг. Ну а преимущества и недостатки — тут можно сказать несколько иначе, больше зависит от кубатуры пилы. Мне вообще больше нравится 3/8Р. У 325 ведь зуб намного больше и я лично ставил бы его на пилы мощностью около 3 кВт. Вот, у нас один проф. лесоруб поставил на 026 шаг 3/8 Р и — пила пилит легче и шустрее. Также если поставить на Хускварну 137 такой шаг — тоже будет лучше, проверено. Сейчас уже на некоторые бытовые Хускварны ставят шаг 3/8 mini (то же самое что и 3/8P). И на 250-ой толщина 1,3 получше будет чем 1,5. Я тоже думаю что свободно насаженная звездочка будет лучше. Во первых, когда изнашивается и требуется замена — не нужно менять полностью тарелку сцепления (вместе со звездочкой), а только ведущий перстень — то есть свободно насаженную сменную звездочку, получается дешевле. А во-вторых, сменная звездочка ходит несколько больше чем припаянная, это тоже проверено. Так что, с какой стороны не смотреть — сменная лучше.

STIHL или Husqvarna?

Антивибрационная система.

На бензопилах STIHL MS 180 установлены резиновые антивибрационные буферы. Усталость приходит быстрее при работе с ней.

Общая информация о бензопилах.

  • Производитель. Husqvarna
  • Где расположен завод производителя. Китай
  • Объем цилиндра. 35 куб. см
  • Мощность двигателя. 1,93 л.с. / 1,45 кВт
  • Длина шины. 35 см, 14″
  • Вес. 4,5 кг
  • Производитель. STIHL
  • Где расположен завод производителя. Китай
  • Объем цилиндра. 31,8 куб. см
  • Мощность двигателя. 2 л.с. / 1,5 кВт
  • Длина шины. 35 см, 14″
  • Вес. 3,9 кг
  • Производитель. Husqvarna
  • Где расположен завод производителя. Китай
  • Объем цилиндра. 38,2 куб. см
  • Мощность двигателя. 1,9 л.с. / 1,42 кВт
  • Длина шины. 35 см, 14″
  • Вес. 4,7 кг

Как видим, эти пилы практически одинаковые по мощности двигателя и длине шины. STIHL MS 180 выигрывает по весу. он легче конкурентов.

Тип двигателя.

На бензопилах STIHL MS 180 и Partner P 340 установлены классические двухтактные моторы. Их недостатком является несовершенная система продувки камеры сгорания. 20% топлива выходит через выхлопную трубу (глушитель) в атмосферу вместе с продуктами сгорания. Таким образом мы теряем пятую часть бензина, которая просто «вылетает в трубу», загрязняем окружающую среду, да и сами дышим этой гремучей смесью выхлопных газов, бензина и масла.

На бензопиле Husqvarna 236 установлен современный двухтактный двигатель с технологией X-Torq, которая обеспечивает практически 100% сгорание топлива. Как результат, в выхлопных газах на 70% меньше токсичных веществ, чем в обычном двухтактном моторе. Также полное сгорание топлива обеспечивает высокий крутящий момент на большем диапазоне оборотов. Husqvarna 236 тяжелей «задавить» в древесине.

Так что для интенсивной работы советуем приобретать Хускварну 236: задачи по распилу будут выполнятся быстрее с меньшей нагрузкой на оператора и со значительной экономией топлива

Системы, облегчающие запуск холодного двигателя.

Для запуска холодного двигателя, необходимо закачать в систему бензопилы топливо из бензобака. На большинстве пил, включая STIHL MS 180, эта процедура выполняется дерганьем за пусковой трос 6-10 раз. На бензопилах Partner и Husqvarna установлен топливоподкачивающий насос. С его помощью значительно облегчается запуск холодного двигателя.

Необходимые инструменты и материалы

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности. Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали

Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

Бедная и богатая смеси

Чуть подробнее о «бедной» и «богатой» смесях.


«Богатая смесь»

«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.


«Бедная смесь»

В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.

Особенности бензопилы Штиль МС 230

230 Штиль, как и многие остальные пилы компании, производятся по последнему слову техники. Давайте посмотрим основные технологии, применяемые при производстве данной бензопилы:

  1. Предварительный подогрев карбюратора – при работе в зимнее время года, бензопила переводится в летний режим, карбюратор обдувается подогретым всасываемым воздухом, таким образом предотвращается его обледенение.
  2. Инновационная крышка бензобака не требует специального ключа для открытия. Технология разработана и запатентована компанией Stihl. Процесс открытия, закрытия проходит без затруднений, а герметичность в свою очередь остается на высоте.
  3. Антивибрационная система – компания Штиль, как и Хускварна используют специальную систему для снижения вибраций, передаваемых от инструмента на человека во время работы. Без подобной системы, при продолжительных работах, организм человека испытывает большие нагрузки, что со временем может привести к нарушению кровообращения в руках.
  4. Мгновенная остановка цепи тормозом QuickStop. Всем известная рукоятка ручного тормоза приводит в действие механизм QuickStop, который позволяет молниеносно остановить работу бензопилы Штиль МС 230.
  5. Система эффективной смазки цепи Ematic. В состав системы входит масляный насос с регулируемой подачей масла, цепи Oilmatic и направляющей шины Ematic. Особенность системы заключается в том, что подаваемое масло попадает только на те места, где оно требуется, что позволило уменьшить расход масла в половину.

Регулировка Карбюратора Бензопилы Stihl Ms 361

5 наилучших бензопил по отзывам покупателей в 2020 году

Избрать неплохой инструмент тяжело. Сейчас специалисты издания ЭтотДом решили разобраться, какая бензопила лучше, если моделей на рынке больше, чем требований к этому инструменту?

Какие бывают бензопилы и какую выбрать марку?

Бензопила (мотопила) представляет собой ручную цепную пилу с бензиновым двигателем, обычно, двухтактным.

Конструкция бензопилы состоит из:

мотора;

Принципиально! В современных бензопилах в качестве мотора употребляется одноцилиндровый двухтактный карбюраторный движок. Имеет max обороты — 13500 об/мин, что автоматом выдвигает жесткие требования к добавляемому в топливную смесь маслу.

  • муфты сцепления;
  • системы зажигания;
  • карбюратора;
  • топливной системы;
  • системы чистки воздуха;
  • стартера;
  • шины;
  • цепи;
  • тормоза цепи;
  • механизма натяжения цепи;
  • системы смазки цепи.

Виды, характеристики и важные функции

Инструменты невысокой мощности с минимальным функционалом. Они удобные, имеют малый вес и рассчитаны на 20 часов эксплуатации в месяц.

Используются на ремонтно-строительных работах, применяются при валке деревьев.

С высокой мощностью (>2,5 кВт) и широким спектром функций. Их используют в виде вальных пил. Без перерыва работают 8 часов. Ресурс колеблется от 1300 до 2000 моточасов.

Используют для ухода за кронами деревьев. Компактные и легкие. Конструкционная особенность — расположение рукоятки не сзади, а под правую руку — сверху, точно над центром тяжести.

ВАЖНО! Основной технической характеристикой бензопилы является мощность, что колеблется от 1,5 кВт до 7 кВт. Обычно в любительских бензопилах

Преимущество — отсутствие «обратного удара»

Обычно в любительских бензопилах. Преимущество — отсутствие «обратного удара».

При работе на высоте.

С заменяемыми головками

Для мощных профессиональных бензопил, функционирующих ежедневно по 8−10 часов.

Пильные гарнитуры различают по длине. Длинная шина больше подходит для валки (распила) деревьев большого диаметра; короткая обладает более высокой скоростью, потому подходит для заготовки дров, обработки досок, спила сучков или небольших деревьев.

Шаг цепи может быть:

  • 0,325 дюйма для любительских маломощных пил. Характеризуются пониженной вибрацией;
  • 3/8 дюйма и 0,404 дюйма устанавливают на мощные бензопилы: профессиональные и полупрофессиональные.

ВАЖНО! Работа с бензопилой — это всегда риск и повышенная опасность. Мы советуем не пренебрегать элементарными правилами и средствами защиты

Функции защиты

Защита от обратного удара

Реализуется либо в виде щитка, либо в виде специального тормоза (чаще), что предотвращает резкое отскакивание полотна бензопилы в процессе работы в сторону оператора.

Защита от вибрации

Реализуется с помощью резиновых прокладок между пилой и рукояткой. Опция важна, если работать с бензопилой по нескольку часов в день, что может вызвать заболевания суставов.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

  • Цепь не движется на холостом ходу.
  • Двигатель разгоняется плавно и быстро.
  • Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

READ Угловая Отвертка Для Регулировки Карбюратора

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

китайский STIHL ЗАЖИГАНИЕ и настройка КАРБЮРАТОРА!!!

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки

. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек., затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

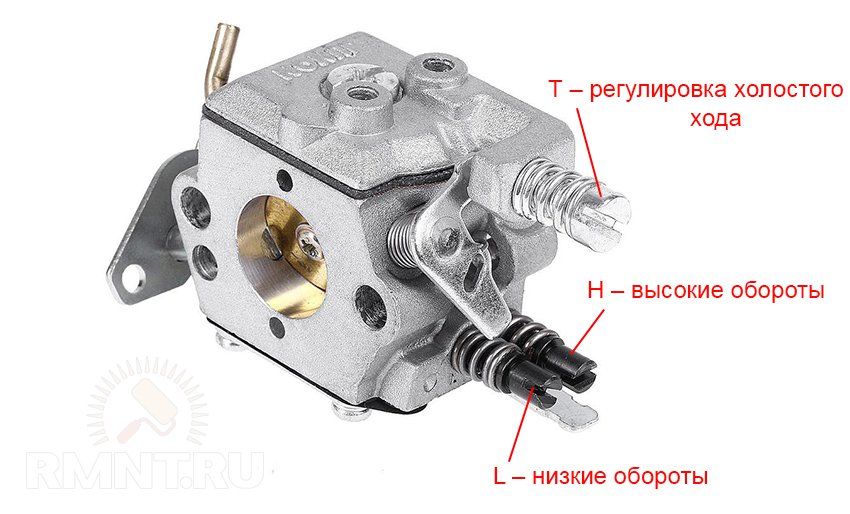

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

  1. Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
  2. Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
  3. Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Преимущества и недостатки

  • По общему мнению специалистов и рядовых пользователей, модель по всем параметрам соответствует рекомендациям действующих стандартов и нормативных документов.
  • По производительности, эксплуатационной надежности и долговечности бензопила модели МС 230 превосходит характеристики предыдущей модели Штиль 180, что дает предпосылки для стабильности ее потребительского спроса.
  • Владельцами положительно приняты изменения в дизайне пилы и повышение комфортности работы за счет значительного эффективного снижения уровней вибрации и шумового фона.

Документально подтвержденных рабочих недостатков в конструкции инструмента не обнаружено. В критических отзывах чаще всего упоминается цена инструмента, которая по сравнению с популярной пилой 180-й модели существенно повышена.

Устройство и принцип работы

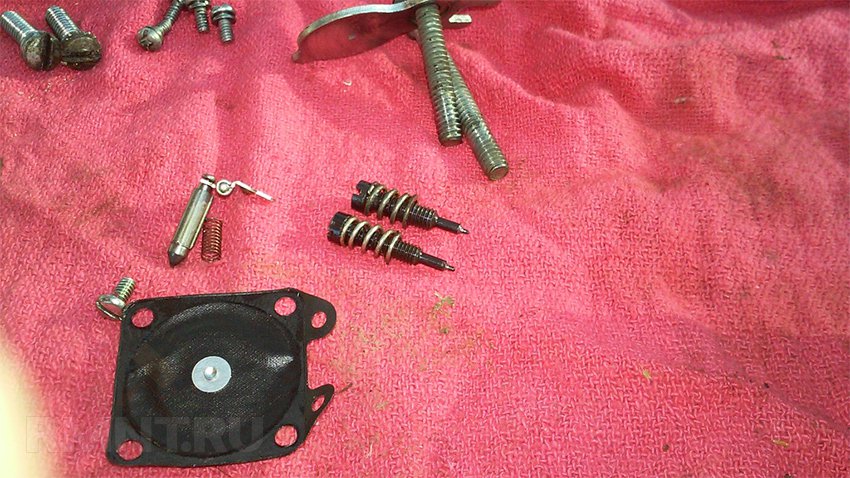

Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:

  • корпус с каналами подачи воздуха и топлива, накопительной камерой;
  • диффузор;
  • жиклеры;
  • воздушная и дроссельная заслонки;
  • мембрана;
  • насос ручной подкачки топлива (праймер).

Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.

После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.

На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.

При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.

Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.

В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.

Внешний вид карбюратора бензопилы Штиль МС 361

Подводя итоги

Бензопилы Stihl славятся своей надежностью, поэтому потребность в регулировке карбюратора и его ремонте возникает очень редко, если такая потребность все-таки возникает, то лучше доверить процесс настройки специалистам в своем деле, хотя бы, потому что для выставления максимальных оборотов нужно иметь тахометр.

Если у вас возникла острая необходимость в настройке карбюратора на бензопиле Stihl MS 361, то четко следуйте алгоритму и рекомендациям, описанным в статье. А потом, по возможности, как можно быстрее обратитесь в специализированный центр для точной настройки, она продлит срок службы бензопилы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
