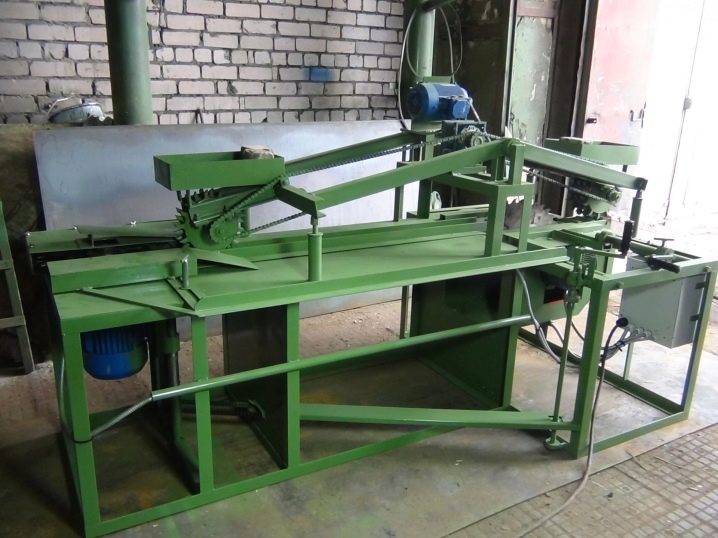

Станок горбыльно-перерабатывающий трехпильный ГП500-1
Станок горбыльный предназначен для переработки горбыля и получения обрезной доски.
Растояние между пилами меняется с помощью наборных шайб(разлучек).
Станок горбыльно-перерабатывающий трехпильный ГП500-1 предназначен для получения обрезной доски из горбыля, остающегося после первичной обработки древесины. Если ранее переработка горбыльной доски была невыгодна и трудоемка, то с горбыльным станком увеличивается выход готовой продукции (получаем качественную обрезную доску).
Важно и то, что в результате работы горбыльного станка освобождается территория лесопильного предприятия от производственных отходов. Также несомненным плюсом является и то, что работа горбыльного станка автоматизирована
Горизонтальное деление и обрезание кромок горбыльной доски происходит автоматически без участия обслуживающего персонала за один рабочий цикл.
Получение обрезного материала за один проход из горбыля.
Данный станок имеется в наличии или срок изготовление заказа — до 3 рабочих дней.
Возможна модификация станка под размеры заказчика. Оговаривается индивидуально.
| Технические характеристики | |
| Параметры | Значение |
| Ширина обрабатываемого материала наибольшая, мм наименьшая, мм | |
| Высота обрабатываемого материала, мм наибольшая, мм наименьшая, мм | |
| Длина обрабатываемого материала, мм, не менее | 1800 |
| Скорость резания, м/с, не менее | 75 |
| Номинальная скорость подачи, м/мин | 6, 9 ,12 |
| Количество пил, шт., не более | 3 |
| Расстояние между крайними пилами, мм, не более | 80-300 |
| Диаметр пил, мм, наибольшее | 500 |
| Номинальный диаметр посадочной шейки под инструмент | 50, 60 |
| Номинальное расстояние от пола до рабочей поверхности стола, мм | 800 |
| Номинальное расстояние от пола до рабочей поверхности стола, мм | 800 |
| Норма обслуживания, чел | 2 |
| Габаритные размеры, не более длинна, мм ширина, мм высота, мм | |
| Масса станка, кг, не более | 640 |
| Характеристика электрооборудования | |
| Род тока питающей сети | переменный трехфазный |
| Номинальное напряжение сети, В | 380 |
| Количество двигателей, шт. | 3 |
| Электродивагатель главного привода (пильного вала) номинальная мощность, кВт номинальная частота вращения, об/мин | |
| Электродивагатель привода подачи (подающий вальцов) номинальная мощность, кВт номинальная частота вращения, об/мин | |
| Суммарная мощность электродвигателей, кВт | 26,55 |
stanwood.ru
Виды горбыльных станков
Необходимое оснащение горбыльного станка целесообразно подбирать исходя из лесоматериала, для обработки которого он будет применяться. При подборе оборудования следует обозначить параметры горбыля, имеющегося на производстве:
- габаритные или общие размеры;
- размеры по древесине без учета коры;
- форма — ровная или расширяющаяся;
- порода древесины;
- наличие дефектов, пороков или повреждений.
Эти свойства в совокупности определяют принадлежность исходного сырья к деловому или дровяному материалу. Деловая древесина имеет более крупные размеры, достаточные прочностные характеристики. На таких образцах отсутствуют дефекты, поэтому их используют для изготовления строительных материалов и конструкций. Малогабаритные обрезки лесоматериалов, имеющие сколы или трещины, обычно используются для изготовления топливной щепы или дров.
Таким образом, станок по переработке имеющегося на производстве горбыля выбирается исходя из характеристик перерабатываемых отходов лесообработки. На производстве широкое распространение получили несколько видов этого устройства:
- Станок серии ГР реброво-горбыльный. Оснащен двухпильным или трехпильным рядом дисков, расположенных последовательно. Позволяет произвести распиловку трехкантного бруса или необработанного горбыля, однако обладает небольшими производственными мощностями. Стандартные модели имеют несколько режимов скоростей подачи отходов и функцию регулировки по толщине. Недостатком этого приспособления является отсутствие возможности изготовления обрезной доски. Следовательно, необходимо использовать с ним в паре также и кромкообрезной станок.

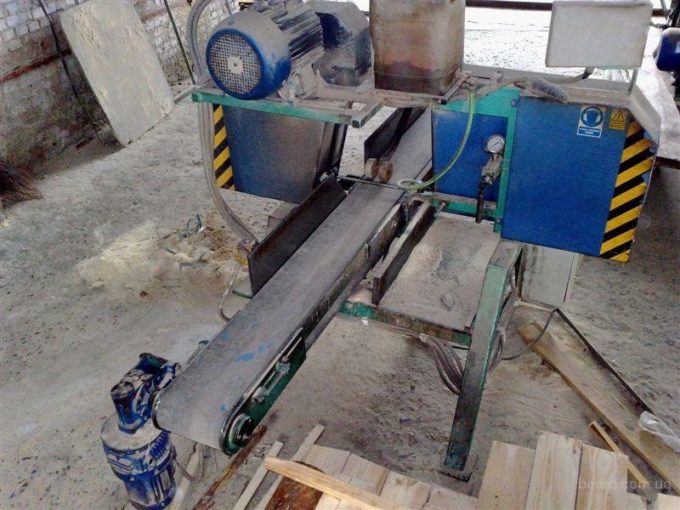

- Горизонтальный, или ленточный станок по переработке горбыля. Представляет собой совокупность механизмов, осуществляющих одновременное пиление и продвижение обрабатываемого изделия. Режущее устройство на таких станках представлено в виде протяженной стальной ленты с зубьями или резцами. Раскрой сырья можно осуществлять без настройки, что ускоряет и унифицирует работу на производстве. Это увеличивает объем обработанного сырья, при этом снижая временные затраты на вспомогательные операции. Целесообразно применение в условиях крупного лесопильного производства, где необходимо произвести окорку бревен, кряжей, рудстойки и балансов с использованием комби-линий по переработке горбыля.
Современные представители горбыльных станков позволяют в один подход утилизировать большое количество древесных отходов и сэкономить природные ресурсы. Эти устройства имеют большую производительность, благодаря высокой скорости подачи сырья. Для удобства многие горбыльные станки оснащены системой отвода опила и щепы, а также лазерными указателями направления пропила.
Особенный интерес они представляют для владельцев лесопильных производств, так как имеют короткий срок окупаемости и приносят прибыль, благодаря высокому спросу на продукцию вторичной обработки древесины.
Характеристики оснащения
В процессе распиловки бревна на деловую доску формируется примерно 35% отходов. Вторичной переработкой обрезков занимается горбыльный станок, при помощи которого снижаются потери ценных сортов лесоматериалов. Из горбыльной доски, 2-х, 3-х кантного бруса, производят рейки, необходимые для создания паркета, деталей мебельного производства, клееных щитов, бруса. При необходимости, выполняют кромкообрезные операции.
По своему назначению, горбыльно-перерабатывающий станок используется, в качестве оборудования второго, третьего ряда для создания бруса.
Станок для переработки горбыля имеет в своем составе узлы, которые объединяют по таким функциям:
- станина является конструкцией, которая не нуждается в подготовке фундамента для установки
- подающий механизм. Он необходим для создания одинакового прижима заготовки, невзирая на ее толщину. Возможна настройка под техническое задание. К примеру, реброво-горбыльный станок имеет 3 скорости подачи перерабатывающего материала (9, 13, 17 м/мин)
- пильная система. Дисковая пила, диаметром до 500 мм, распиливает заготовку с получением пиломатериала, имеющего высоту до 150 мм. В стандартной схеме применяют горбыльный станок трехпильный для раскроя заготовки. Два находящихся в вертикальной плоскости диска снимают кромку, а диск в горизонтальной плоскости снимает горбыль. Больше круговых пил установлено на реброво-горбыльных станках. Они имеют 2 обрезных и 6 делительных дисков, для получения за один проход до 3 обрезных досок
- упорно – роликовая линейка. Она помогает создать прямую линию распила. На ней обязательно расположены скребки для удаления стружки
- расклинивающий нож. Увеличивает жесткость материала в месте реза, вследствие чего точно выдерживаются заданные геометрические габариты детали
- система выбора размера. Она имеет линейку и фиксаторы положения
- блок управления.
О том, как устроен горбыльный станок, видео расскажет более подробно.
Преимущества производственной линии
Бизнесмен, решивший установить на своём предприятии деревообрабатывающий станок, получает несколько бонусов:
- Выход готового продукта при использовании мощного оборудования, возрастёт почти на 10%. Качество заготовок при этом будет самым высоким.
- Исключение скопления отходов в виде горбыля.
- Если на предприятии установлено такое оборудование, то горбыль вместо утилизации перерабатывается и продаётся. Что увеличит доходность компании.
Станки, входящие в состав линии можно использовать для полного цикла и отдельно друг от друга. Пильные диски приобретаются отдельно, и в стоимость оборудования не входит их цена.
Процесс переработки
Горбыль обычно перерабатывается на небольших предприятиях, так как крупные производители не заинтересованы в дополнительных трудозатратах, они обычно продают его более мелким. Часто переработка горбыля интересует частников, которые занимаются ей в домашних условиях. Это выгодно, так как не требуется дорогое сложное оборудование. Также стоит отметить, что никакие нормативные документы не регламентируют размеры изделия, поэтому таким материалом можно называть даже половину бревна.
Исходя из толщины материала и имеющихся особенностей, зависит сложность обработки и назначение готового продукта. Но, при наличии качественного оборудования, даже из низкосортного материала можно изготовить качественный продукт.
Перед началом переработки необходимо определить геометрические параметры доски. Ее длина не должна превышать 3 м, так как именно на такую максимальную длину рассчитано большинство станков. Далее следует этап установки материала в рабочую зону, где снимается верхняя кромка вместе с корой. Это позволяет добиться чистой и гладкой поверхности, что подойдет для изготовления вагонки. В некоторых случаях моно обойтись только отделением коры. Заготовки, обработанные таким способом, чаще всего применяются для возведения ограждений или временных построек.
Когда сырье низкого качества, наилучшим вариантом станет переработка горбыля на щепу, из которой можно производить топливные брикеты или использовать ее в качестве подстилки, а также в строительной сфере.
Характерные характерности
Операции обрезки и деления доски, которые делает горбыльный станок в один проход, в основном, автоматизированы. Оператору не нужно принимать в них дополнительное участие.
В деревообрабатывающих цехах применяется модели ребрового станка для деления пиломатериала. Расположение 2х пильных дисков – поседовательное. Из тонкой заготовки получают 3 тонкие кратные доски. Квалифицированные образцы настраивались на вырезание клинообразных досок благодаря настраиваемому наклону 30° подающих вальцов.
Одновременно распускать горбыль на 2 тонкие планки даст возможность горбыльный станок, у которого на шпиндель для горизонтального диска может ставиться сразу 2 пилы. Опция не просит дополнительных электро приводов.
Техобслуживание упрощается использованием подшипников закрытого типа. Укомплектованность зоны для работы пилы отрезком трубы для убирания опилок, пыли, позволяет автоматично чистить крутящиеся детали, уменьшать температуру воздуха у зубьев.
Как показывает чертеж, использование трапециевидной резьбы дает возможность быстро и точно держать настраиваемые размеры.
В управляющих электрических цепях напряжение работы составляет всего 24 В, что обеспечивает эксплуатационная безопасность оборудования.
Вес горбыльных промышленных станков, примерно, составляет 0,48 – 0,68 т, что не создаёт трудностей при их перевозке и установке.
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
Переработка горбыля в доску
Когда в регионе имеется спрос на деревянную тару, то предпринимателям стоит подумать о переработке горбыля в тарную доску. При грамотном подходе подобный бизнес будет приносить хорошую прибыль.
Какое понадобится оборудование? Специалисты советуют сразу приобретать:
- горбыльно-ребровой станок (к примеру, «ГР-500» или «ВПГ-20»)
- четырехпильный кромкообрезной станок (к примеру, «Стилет-4»).
Рабочий процесс такого предприятия будет состоять из двух главных этапов:
на первом этапе, полученный с распиловки горбыль подается на горбыльно-ребровой станок, где из него получают необрезные доски. Некоторые считают, перед этим этапом из горбыля нужно создать трехкантный брус, однако опытные специалисты уверяют, что проведение такой операции вовсе не обязательно. Станки высокого качества прекрасно справляются с переработкой обыкновенного горбыля
Обратите внимание, что подающий барабан станка должен иметь достаточную ширину на втором этапе, получившиеся после распиловки горбыля различной ширины, неотсортированно сложенные в подходящей таре, подаются на продольный распил в четырехпильный кромкообрезной станок. Пилы этого станка нужно выставить согласно размерам тарных заготовок, которые вы намерены получить (к примеру, комбинации: 73, 85, 98 мм). Подачу производят на две, три или четыре пилы в шахматном порядке
Все зависит от ширины необрезной доски. Очень помогают в этой работе лазерные указатели положения пил
Подачу производят на две, три или четыре пилы в шахматном порядке. Все зависит от ширины необрезной доски. Очень помогают в этой работе лазерные указатели положения пил.
Кроме доски из горбыля можно получить штакетник. В таком случае с горбыля нужно снять необрезную доску, что можно сделать и на ленточной пилораме, а потом ее подают на многопильный станок, чтобы получить материал нужного размера.
Если вам понадобится более универсальное оборудование, стоит приобрести станки типа «Kara» или «Slidetec». С такими устройствами вы сможете экономить на пропиле за счет различных дисковых пил (до 700 мм).
Целесообразность переработки горбыля зависит от таких параметров:
- спрос на изготовляемую продукцию в вашем регионе
- активные точки сбыта
- объем логистических расходов
- зарплата работникам
- источник перерабатываемого горбыля. Это могут быть отходы от собственного производства или купленный материал.
Если вы хотите осуществлять переработку собственного горбыля, к примеру в щепу, то не забывайте, что самой высокой оптимизации можно достичь только в том случае, когда данный процесс будет подключен к существующей линии лесопиления, то есть без вынесения оборудования отдельно от базового производства.
В том случае, если вы намерены открывать небольшой бизнес по переработке чужого горбыля, нужно детально составить не только схему организации процессов, но и просчитать экономическую эффективность в контексте вашего региона или местности.
| Параметры | Значение |
|---|---|
| Размеры обрабатываемого материала: ширина пропила высота пропила длина пропила | 500 150 не ограничена |
| Доска обрезная | 80×16 (25,32,40); 105X16 (25,32,40); 105-150 |
| Диаметр дисковой пилы | 500мм. (3шт). |
| Диаметр вала | 50мм. |
| Кол-во электродвигателей | (2шт) 11 кВт; (1шт) 0,55 кВт. |
| Редуктор червячный | 1ч-63а-63-52-21цц-у3. |
| Скорость подачи | 9, 12 ,14.м/мин. |
| Чистота вращения пильных дисков | 3000 м/мин. |
| Габариты станка: длина ширина высота | 2200 мм 800 мм 1400 мм |
| Вес станка | 540 кг. |
как делают деньги в России
Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Переработка горбыля является прероготивой небольших частных организаций, в которой на данном процессе задействовано не более трех человек. Крупные лесопильные предприятия не занимаются такой работой в связи с небольшими доходами, на их взгляд 50 тысяч в месяц это не те деньги :-)… Сегодня мы рассмотрим как осуществляется переработка горбыля в России и зарабатываются на этом деньги.
Введение в курс дела! Что образуется после распиловки бревна
На любом лесопильном производство после распиловки бревна как правило образуются следующие позиции:
Пиломатериалы идут в реализацию, щепа и опилки на отопление или в переработку для получения продукции. К счастью объемы щепы и опилок бывают столь огромны что их не получится утаить от экологов или просто складировать до лучших времен, ведь это очень опасно (щепа и опилки самовоспламеняемы).
А вот горбыль зачастую может складироваться и лежать годами, он не самовоспламеняем, его образуется совсем небольшие объемы и поэтому так и получается — горбыль лежит «мертвым» грузом. В среднем от лесопильной линии образуется порядка 2 — 4 % горбыля, в зависимости от технологии пиления.
Часть информации взята из моей новой книги «Организация лесопиления на современном предприятии». В книге дана очень мощная информация про лесопиление на современном предприятии и наработана личным опытом. Более подробно о ней в разделе «Мои книги».
Онлайн калькулятор получения горбыля из кругляка:
Виды и классификация горбыля
Стандартная классификация по качеству:
Для переработчика важное значение также имеют следующие параметры горбыля:
Упаковка и хранение горбыля
Одним из эффективных способов «избавления» от горбыля является его продажа. Продажа может осуществляться как для отопления (дровяной горбыль), так и для строительных работ или изготовления из него изделий. Этот способ имеет один большой плюс — с ним не нужно будет дальше возиться! Чтобы эффективно хранить и продавать горбыль, необходима его красивая упаковка. Чем аккуратней и красивее товарный вид горбыля — тем более эффективна будет продажа. Именно поэтому упаковка и хранение играют в данном случае очень важную роль.
Правильная упаковка и хранение отходов деревообработки.
Хранение не увязанного горбыля приводит к повышенному загрязнению территории, повышенной травмоопасности и к не товарному виду продукции.
Как делают деньги из горбыля — пара секретов!
Как было ранее уже сказано, крупные игроки не работают с горбылем и их способ заработка на горбыле сводится к тому, чтобы его просто продать подороже. А вот частные мелкие организации с охотой берутся за его переработку, ведь сырье получается практически дармовое. Именно мелкие организации получают следующую продукцию и зарабатывают на этом не плохие деньги:
Переработка делового горбыля
Изготавливая такую продукцию, одна знакомая небольшая фирма добилась успеха и процветания. Изготавливали для обеспеченных людей на заказ.
Переработка дровяного горбыля
Самое распространенное оборудование которое пригодится для переработки горбыля
Одновальный многопил не имеет такой деффект при распиле как строчка.
Многопильный станок с двумя валами. Преимуществом является большая скорость резания и меньшая толщина тела пилы…
Удачи и до новых встреч, с вами был Андрей Ноак!
Эксплуатация
Любой вид горбыльных станков должен применяться строго по технологии. Она разделяется на несколько последовательных стадий. Начинают с очистки первичного сырья и его распределения по габаритам. Нужно обязательно исключить присутствие посторонних предметов любого происхождения. Обрезанные бревна и прочий древесный материал накапливают на подающих устройствах вручную либо с использованием погрузочного устройства.
Ориентировка материала на лентах производится сообразно выставленным размерам. Иногда горбыльную установку настраивают по ширине. Когда сырье обработано, его вместе с получившимися отходами помещают на роликовый стол. Там все продукты сортируют. Роспуск горбыля сразу на 2 нетолстые рейки возможен при использовании станка с парой пил.
Такое дополнение возможно без вспомогательных электрических приводов. Делать из горбыля трехкантный брус первоначально вовсе не обязательно. Перед работой на станке необходимо изучить правила техники безопасности и нормы противопожарной защиты. В условиях промышленного цеха это должно быть подтверждено прохождением проверки. Нельзя применять станки, если они не подключены к системе цеховой или локальной аспирации.
Очищать от опилок прилегающее пространство и пилящий узел следует регулярно. Обязательно требуется подсоединение к заземляющему контуру. При работе с горбыльным аппаратом нужно обеспечить приличную освещенность. Нельзя приближаться к самой пиле и к рабочей зоне. Загружая, закрепляя и кантуя горбыль, а также иные пиломатериалы, устройство нужно предварительно отключить. Непременно следует обозначить помещение знаками о повышенном шуме, о пожарной опасности, а также обустроить рабочую зону противопожарными средствами.
Операторы должны использовать средства защиты слуха и зрения, а также исключить работу в нетрезвом состоянии, при любом недомогании или ненормальном состоянии психики. Регулярно следует проверять цепи защиты и заземление. Если появляется шум и вибрация, посторонние запахи, то придется немедленно прекратить работу, и обесточить станок.
Вокруг аппарата следует обеспечить достаточное свободное пространство и проходы. Тяжелые заготовки необходимо поднимать с помощью специального устройства. Ставить станок надо с учетом допустимой нагрузки на основание. Технику систематически осматривают и смазывают. Необходимо оберегать устройство от влаги и попадания едких веществ.
Горбыльно-ребровой станок
Развитие лесной промышленности, усовершенствование оборудования и технологий позволяет перерабатывать природные ресурсы в больших количествах. Поэтому особенно остро как на малых, так и на крупных лесопильных предприятиях встает вопрос комплексного использования остатков деревообработки. Это связано не только с пожарной безопасностью, но и с проблемами ресурсосбережения.
Обработка и заготовка лесоматериалов чаще всего сопровождается возникновением большого количества древесных отходов. Кусковые обрезки, хвосты и подгорбыльные доски — все это складируется в лесу или на производственных площадках, как некондиционный материал. Грамотный лесохозяйственник обязательно задумывается о реализации таких продуктов в целях получения дополнительной прибыли, поэтому использует горбыльный станок.
Переработка горбыля
Пилорамный цех не может функционировать без отходов, потому что в нем осуществляется переработка сырья, не соответствующего требованиям, предъявляемым к конечному продукту. Однако, количество ходов можно уменьшить, если за станом стоит высококвалифицированный оператор. Объем полученных отходов непосредственно зависит от вида и размеров конкретной заготовки, а также от технологического процесса распила.
Отметим, что создание из горбыля щепы, также, как и создание из горбыля дрова можно назвать отличным решением для утилизации горбыля, однако не несущим предоставляющим никакой экономической выгоды. Горбыль по параметрам и качеству бывает двух видов:
- дровяной
- деловой.
На какие характеристики материала стоит обратить более пристальное внимание:
- тип горбыля: боковой или центральный. На боковом горбыле присутствует обзол, а на центральном – синева, гниль и червоточины
- свежесть материала
- толщина, ширина и длина материала. Чем выше такие характеристики, тем лучше.
С переработкой горбыля за один проход может справиться мощное профессиональное оборудование. Целесообразно приобретать подобные линии намечая производство, которое превышает 60 000 кубометров древесины в год. Если объемы производства будут меньше, то покупать столь дорогостоящее оснащение нет смысла.
Компания, которая занимается переработкой горбыля, — это производство, эффективно использующее ресурсы для получения дохода.
Горбыльно-перерабатывающий станок ГРАД-4 Алтай-3 (Россия)
Cтанок предназначен для получения обрезной доски из горбыля. Станок также может применяться в качестве кромкообрезного двухпильного станка.
Регулирование ширины обрезки кромок от 80 до 150 мм вручную винтовой передачей и регулирование толщины доски от 16 до 40 мм, проставками.
На станке две скорости подачи, которые легко меняются в зависимости от выпиливаемого материала.
Имеется возможность установки двух пильных дисков на шпиндель, который распускает горбыль на доски в горизонтальной плоскости.
— горбыль подается двумя подающими механизмами — прижим горбыля осуществляется подручным грузом (кирпичи) и надёжно удерживает горбыль в зоне обрезки кромок; — на выходе из станка получается обрезная доска
В стандартную комплектацию входит только станок ГРАД-4, без пил.
Производитель: Алтай-3
Родина бренда: Россия
| Технические характеристики станка горбыльно-перерабатывающего четырехпильного ГРАД-4 | |
| Максимальный диаметр диска | 500 (мм) |
| Количество пил | 4 (шт.) |
| Минимальная длина горбыля | 2100 (мм) |
| Максимальная ширина горбыля | 420 (мм) |
| Максимальная толщина горбыля | 125 (мм) |
| Ширина доски на выходе | 80-150 (мм) |
| Толщина доски на выходе | 16-40 (мм) |
| Мощность двигателей пильных дисков | 30 (кВт) |
| Число оборотов холостого хода | 2880 (об/мин) |
| Количество скоростей | 2.0 (шт.) |
| Подача заготовки | Автоматическая |
| Скорость подачи | 5; 8 (м/мин) |
| Переключение скорости подачи | ступенчатое |
| Мощность двигателя подачи | 1.1 (кВт) |
| Количество двигателей | 4 (шт.) |
| Вес | 600.0 (кг) |
| Длина | 2950 (мм) |
| Ширина | 1600 (мм) |
| Высота | 1600 (мм |
| Напряжение | 380 (В) |
Процесс переработки горбыля
Технологическая последовательность работ по переработке горбыля представляет собой ряд последовательных операций:
- Сырье для распила предварительно очищается от грязи, сортируется по габаритным размерам. Так же проходит контроль на наличие в нем посторонних предметов, которые могли попасть в штабели в процессе складирования и транспортировки.
- Обрезки бревен, хвосты и другое сырье складируется на подающее устройство вручную или с помощью погрузочной машины.
- Материал ориентируют на ленте в соответствии с выставленными размерами. Горбыльная пиломашина регулируется по ширине, если это необходимо.
- Обработанное сырье и отходы подаются на роликовый стол после узла деления и проходят финишную сортировку.
Стоит уделить внимание складированию готовой продукции. Оно должно производиться под защитным навесом — тентом. Укладывать изделия необходимо штабелями, с предусмотренной вентиляцией
Это позволит избежать гниения, коробления и возникновения трещин, связанных с усушкой
Укладывать изделия необходимо штабелями, с предусмотренной вентиляцией. Это позволит избежать гниения, коробления и возникновения трещин, связанных с усушкой.
Чтобы сделать из горбыля деревянную доску, которую можно использовать для тары или опалубки, необходимо повторно обработать исходное сырье с помощью горбыльно-ребрового перерабатывающего станка. В результате получится необрезная доска, которая требует дальнейшей отделки в четырехпильном кромкообрезном станке.
В домашних условиях из переработанных древесных отходов мастера — краснодеревщики выполняют элементы декора или эксклюзивную мебель. Необработанное дерево хвойных пород особенно эффектно выглядит в интерьере. Такое направление, связанное с использованием отходов лесопильных производств, набирает популярность. Для этого не требуется иметь масштабных производственных мощностей в виде ленточных горбыльных станков. Однако, требуется сноровка и умение обращаться с древесиной, инструментами и лакокрасочными составами.
Горбыльный станок — доступный и эффективный способ утилизации лесопильных отходов, применение которого целесообразно в условиях крупных производств. Это позволит минимизировать расходы, связанные с транспортировкой и хранением древесных обрезков. Установленные на производстве горизонтальные или реброво-горбыльные пиломашины преобразуют сырье в облицовочные, строительные или тарные изделия, которые пользуются спросом. Грамотно выстроенный процесс переработки такого сырья станет прибыльным делом.
Горбыльно-обрезной станок
| > | ||
Горбыльно-обрезной станок предназначен для переработки отходов лесопиления, остающихся после брусования круглого леса. С помощью станка горбыль распиливается на обрезной пиломатериал за один проход.
Отличительные особенности станка:
Технические характеристики:
| Параметры | Значение стандартноеисполнение | Значение по инд. заказу (доп. опция *) |
Размеры получаемого материала на выходе: | ||
| ширина, мм | до 150 | более 150* |
| толщина, мм | до 50 | свыше 50* |
| длина минимальная, мм | 2000 | 2000 |
| длина максимальная, мм | не ограничена | не ограничена |
| Диаметр вертикальных пил, мм | 500 | 560 и более* |
| Количество вертикольных пил, шт. (пилы в комплектацию станка не входят) | 2 | 2 |
| Макс. растояние между верт. пилами, мм | 150 | более 150* |
| Диаметр горизонтальных пил, мм | 500 | более 500* |
| Количество горизонтальных пил, шт.(пилы в комплектацию станка не входят) | 1 | 2* |
| Диаметр пильных валов, мм | 50 | 50 |
| Регулировка растояния между вертикальнымипилами | проставками | от рукоятки* |
| Электродвигатель вертикальных пил,шт./кВт | 1 / 11 | 2 / 5,5 (или 2 / 7,5)* |
| Электродвигатель горизонтальной пилы,шт./кВт | 1 / 11 | 1 / более 11* |
| Частота вращения пильных дисков, об./мин. | 3000 | 3000 |
| Скорость подачи материала, м/мин. | 6 : 9 | бесступенчатая* |
| Габариты: длина х ширина х высота, м | 3 х 0,85 х 1,5 | 3 х 0,85 х 1,5 |
Так же предлагаем Вашему вниманию Горбыльно-обрезной станок в другом испорнении.
Видео станка в работе:
ГР-500 Станок круглопильный горбыльно-ребровой для переработки горбыля. Назначение, область применения
Горбыльный станок ГР-500 проходного типа, однопильный с вертикальным расположением пильного диска предназначен для переработки отходов лесопиления, которые появляются в основном процессе деревопереработки (деловой горбыль, трехкантный брус, обрезки досок и т. д.) на качественный пиломатериал для максимального выхода деловой древесины.
Горбыль (горбыльная доска) распиливается на горбыль и необрезную доску пригодную для дальнейшей обработки на кромкообрезном станке.
Кромленый горбыль распиливается на рейки и дощечки, обеспечивая, таким образом, больший коэффициент использования древесины и тем самым, повышая рентабельность производства.
Станок ГР-500 применяется в столярном производстве, на лесопильных предприятиях, в производстве погонажных изделий и паллетной заготовки.
Станок ГР-500 устанавливается как отдельное оборудование или в составе производственной линии совместно с брусующим и многопильным станком.
Станок предназначен:
- для переработки горбыльной доски
- для переработки обрезков, остающихся после раскроя необрезной доски
- в качестве делительного станка
- в качестве станка второго ряда для распиловки трехкантного бруса в обрезную доску
Принцип работы и особенности конструкции станка ГР-500
Станок настраивается на толщину выпиливаемой доски. Для этого передвигается упорно—роликовая линейка с помощью винта с трапециедальной резьбой и линейки.
Подающий механизм захватывает заготовку и перемещает ее прижимая ее к упорно—роликовой линейке. Текстолитовая пластина для уменьшения коэффициента трения заготовки об стол.
Механизм подачи копирующего типа обеспечивает одинаковое давление прижима заготовки к роликовой линейке независимо от толщины заготовки.
Для удаления опилок предусмотрен патрубок диаметром 100 мм для подсоединения к аспирационной установке (системе).
За пильным диском установлен расклинивающий нож, который защищает пильный диск от перегрева и увеличивает срок службы инструмента.
Расклинивающий нож – это металлическая пластина, установленная в плоскости пильного диска с целью предотвращения трения и заклинивания задней части пильного диска в распиливаемом материале в следствии внутренних напряжений древесины или при смещении заготовки от оси пильного диска.
ГР–500 – Станок горбыльно-ребровой. Пила Ø 500 мм; Горбыль (толщина х ширина) 350 х 150 мм; Мощность 12,1 кВт.
ГР-630 – Станок горбыльно-ребровой. Пила Ø 650 мм; Горбыль (толщина х ширина) 350 х 240 мм; Мощность 19,3 кВт.
Технические характеристики горбыльного станка ГР-500
| Наименование параметра | ГР-500 | ГР-630 | СМ-500 |
|---|---|---|---|
| Основные параметры станка | |||
| Толщина обрабатываемого материала, мм | 10..350 | 10..350 | 10..200 |
| Ширина обрабатываемого материала (высота обработки), мм | 150 | 240 | 50..175 |
| Длина обрабатываемого материала, м | 800..∞ | 800..∞ | 800..∞ |
| Диаметр устанавливаемых пил (пильных дисков), мм | 400-450-500 | 450-500-630 | 400-450-500 |
| Диаметр пильного вала (посадочное отверстие пильного диска), мм | 50 | 50 | 50 |
| Скорость подачи, м/мин | 9; 13; 17 | 9; 13; 17 | 12; 16; 20 |
| Электрооборудование станка | |||
| Род тока питающей сети | 380В 50Гц | 380В 50Гц | 380В 50Гц |
| Количество электродвигателей на станке, шт | 2 | 2 | 2 |
| Электродвигатель пильного диска, кВт (об/мин) | |||
| Электродвигатель подачи, кВт (об/мин) | |||
| Установленная мощность, кВт (об/мин) | 12,1 | 19,3 | 15,75 |
| Габарит и масса станка | |||
| Габарит пильного блока станка (длна х ширина х высота), м | 1820 х 821 х 1550 | 1700 х 1200 х 1350 | 1000 х 760 х 1060 |
| Масса пильного блока станка, кг | 480 | 620 | 380 |
Список литературы:
Амалицкий В.В. Деревообрабатывающие станки и инструменты, 2002
Афанасьев А.Ф. Резьба по дереву, Техника, Инструменты, Изделия, 2014
Бобиков П.Д. Мебель своими руками, 2004
Борисов И.Б. Обработка дерева, 1999
Джексон А., Дэй Д. Библия работ по дереву, 2015
Золотая книга работ по дереву для владельца загородного участка, 2015
Ильяев М.Д. Резьба по дереву, Уроки мастера, 2015
Комаров Г.А. Четырехсторонние продольно-фрезерные станки для обработки древесины, 1983
Кондратьев Ю.Н., Питухин А.В… Технология изделий из древесины, Конструирование изделий и расчет материалов, 2014
Коротков В. И. Деревообрабатывающие станки, 2007
Лявданская О.А., Любчич В.А., Бастаева Г.Т. Основы деревообработки, 2011
Любченко В.И. Рейсмусовые станки для обработки древесины, 1983
Манжос Ф.М. Дереворежущие станки, 1974
Расев А.И., Косарин А.А. Гидротермическая обработка и консервирование древесины, учебное пособие, 2010
Рыженко В.И. Полная энциклопедия художественных работ по дереву, 2010
Рыкунин С.Н., Кандалина Л.Н. Технология деревообработки, 2005
Симонов М.Н., Торговников Г.И. Окорочные станки, 1990
Соловьев А.А., Коротков В.И. Наладка деревообрабатывающего оборудования, 1987
Суханов В.Г. Круглопильные станки для распиловки древесины, 1984
Фокин С.В., Шпортько О.Н. Деревообработка, Технологии и оборудование, 2017
Хилтон Билл Работы по дереву, Полное руководство по изготовлению стильной мебели для дома, 2017
Связанные ссылки. Дополнительная информация
Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители
