Разборка перфоратора Makita 2470

Устройство перфоратора Makita

Среди пользователей перфоратор Makita зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует Специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно протягом всего срока службы.

Makita нашел широкое применение у людей, Которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес — 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверла
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту — 4500
• Поступательная сила движения — 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимает инструмент к столу. Такое положение предотвратит случайное смещение составных частей

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

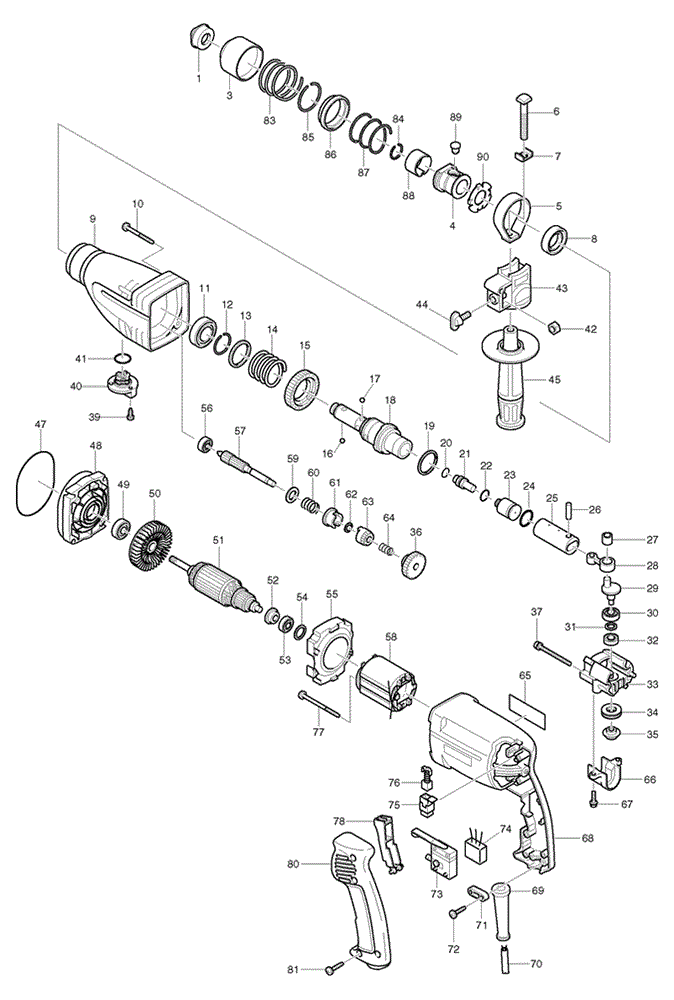

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: вставить переключатель в положение «сверление» в Посадочное гнездо в щелчком; перевести переключатель против часовой стрелки в положение «удар»; перевести переключатель со щелчком против часовой стрелки до положения «сверление»; вставить пружинку и красную кнопку; сверху вставить накладку к фиксации. Переключатель режимов собран.

На втором этапе следует разобрать Быстроразъемные патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Makita 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарнымы навыками.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая Не только крутящий момент и поступательные ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Разобрав патрон, Выкрут четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, Надавливая на торец вала перфоратора, Снимите черную пластмассовую крышку.

Чтобы вынуть механический блок из зеленого корпуса статора, нужно:

Теперь можно вытаскивать механический блок из корпуса статора.

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Устройство патрона перфоратора

Практически хоть какой строительный инструмент универсален, и перфоратор не стал исключением. Для их имеется много разных насадок, патронов, переходников. База для произведения хоть какой работы — патрон. Переходник для перфоратора употребляют для установки сверла, конкретно снятого с обыкновенной дрели. Как насадки, так и сверла владеют не малым многообразием и выбираются в согласовании с поставленными задачками.

Дома необходимо всегда держать сменный патрон для перфоратора, потому что в хоть какой момент один полностью может выйти из строя. Стоит отметить тот факт, что для каждого вида работы лучше использовать разные патроны. Главные виды патронов:

• быстрозажимной: отлично подходит в случае нередкой смены насадок во время работы;
• главный: предназначается для огромных сверл.

Чтоб знать, как произвести ремонт патрона перфоратора, необходимо изучить его конкретное устройство. В свое время крепление сверла выполнялось при помощи подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются при помощи 2-х направляющих клиньев, также 2-х стопорных шариков. Отличие SDS-plus и SDS-max только в количестве направляющих клиньев. Так, крепление выходит надежным и резвым.

Упростилось фиксирование самой насадки: нужно воткнуть в гнездо патрона избранную насадку, немного нажать, дождаться щелчка. Так, насадка будет отлично зафиксирована. И съем сверла не представляет особенной трудности: необходимо надавить на подвижную крышку, в итоге чего извлечется бур.

Дополнительно перфоратор может включать составляющие в виде:

• регулятора оборотов;
• электрического реверса;
• щеточного реверса;
• системы резвой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

• Перед началом использования осмотрите состояние прибора.
• По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
• Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
• Придерживайтесь норм эксплуатации, указанных в инструкции.
• Храните инструмент в тепле, сухом помещении.
• Не допускайте попадания влаги, а также конденсата из воздуха.
• Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita — следующее видео.

Главная страница » Макита 2450 Разборка Видео

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

1. Необходимо потянуть пластиковую юбку вниз.
2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
5. Все снятые детали нужно зачистить от мусора и старой смазки.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.

Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

• поломка устройства, которое осуществляет переключение режимов работы прибора;
• преждевременный износ резиновых уплотнителей бойка и ударника;
• повреждение ударного механизма;
• износ ствола агрегата;
• поломка рабочих зубьев шестерёнок;
• неисправность патрона для удержания ударных приспособлений.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя

Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя

К неисправностям электрического типа относятся:

• устройство не включается;
• выход из строя кнопки пуска;
• засорение коллектора электродвигателя;
• повреждение или износ щёток;
• наличие плохого электрического контакта в цепи прибора;
• потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

• крестовую отвертку;
• шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Список источников

• pro-instrument.com
• shtyknozh.ru
• neknopka.ru
• domremstroyka.ru
• stroy-podskazka.ru
• www.novaso.ru

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

• заполнение грязью, пылью, влагой;
• смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
• спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
• большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
• частое переключение режимов со временем приводит к облому кнопки переключателя.

Меняем подшипники, находящиеся в якоре

В якоре электрической дрели Макита также есть подшипники. Их два, и они имеют разный размер. Подшипник побольше расположен там, где находится крыльчатка.

Данные изношенные детали возможно снять, используя специальный съемник. Применение съемника значительно облегчит ремонт. Если же нет возможности использовать специальный съемник, можно воспользоваться следующим способом для снятия подшипников.

Якорь дрели подвешивается к металлическим пластинам таким образом, чтобы подшипник оказался сверху пластин, а сам якорь внизу. Постукивайте деревянным молотком вал. Таким образом вы извлечете вал из середины детали.

Новый подшипник напрессовывается на вал. Для этого используйте длинную торцевую головку размером в одну четверть дюйма.

Вот что необходимо сделать:

1. К внутренней обойме в подшипнике упирается головка до предела.

2. Воспользуйтесь молотком и стучите по головке.

3. Сверху подшипника одевается редукторный корпус из металла.

4. Также простукивайте его молотком для окончательной посадки.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

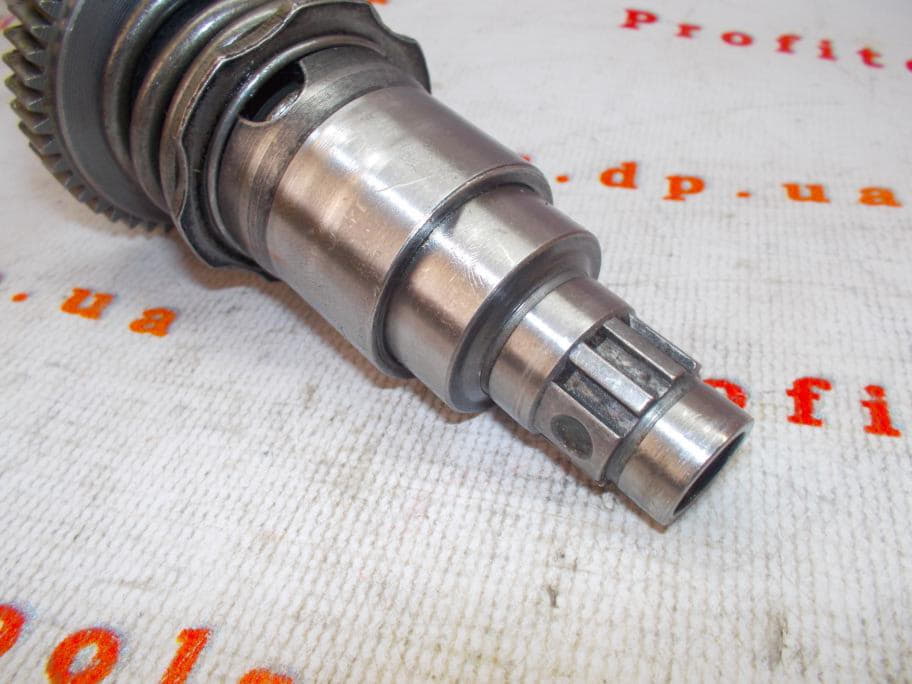

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

http://linkyou.ru/ select the type of link.

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

• Ремонт механической части перфоратора Макита 2450 и 2470
• Механические неисправности перфораторов makita 2450 и makita 2470

Ремонт частей ствола перфоратора Макита 2450

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.
