Разборка бензопилы партнер 340

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

  • неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
  • игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
  • нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект

Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.

Бензопила Партнер 350 – неисправности и их устранение

Поломки садового инструмента Partner могут возникнуть по разным причинам, самые распространенные из которых – неправильная эксплуатация и механический удар. Чтобы устранить неисправность, потребуется заранее определить ее точную причину. После этого можно начать самостоятельный ремонт инструмента.

Бензопила Партнер 350 заводиться и глохнет

Причин этой неисправности может быть сразу несколько. Чаще всего двигатель инструмента заводиться и сразу же глохнет из-за засора заводского сапуна, в результате чего топливо на поступает в цилиндр двигателя в достаточном для работы количестве. Чтобы устранить поломку, потребуется снять и очистить сапун. Если он поврежден, значит, его потребуется заменить.

Еще одна причина заключается в недостающем контакте свечи с колпачком электрической проводки. Это может случиться из-за механического удара или образования на свече нагара от моторного масла. Чтобы отремонтировать бензопилу Partner 350, свечу потребуется снять и очистить. В некоторых случаях может помочь полная замена свечи.

Третья причина неисправности заключается в сильном засоре штатного глушителя цепной пилы. Со временем на его стенках образуется нагар, который препятствует отходу выхлопа из двигателя. В результате газы накапливаются внутри мотора и мешают его исправной работе. Чтобы устранить поломку, необходимо снять глушитель очистить его сжатым воздухом. Также потребуется разобрать мотор и продуть его цилиндр.

Бензопила Партнер 350 не заводиться – как устранить неисправность?

При обнаружении этой поломки первое, что нужно осмотреть – это состояние воздушного фильтра. Если на нем скопилось большое количество пыли, то фильтр потребуется промыть, используя для этого чистый бензин.

Еще одна распространенная причина неисправности заключается в проблемах с системой зажигания. Чтобы отремонтировать цепную пилу, нужно снять ее левую защитную крышку и установить правильный зазор между маховиком и катушкой зажигания.

В некоторых случаях решить проблему поможет замена топливной смеси. Для этого использованное горючее потребуется слить и залить в бак новую смесь из чистого бензина и моторного масла.

Что делать, если не смазывается цепь на бензопиле Партнер 350?

Если цепь для бензопилы Партнер 350 перестала смазываться маслом, то это может привести к перегреву шины и разрыву пильной гарнитуры. Игнорирование этой проблемы также чревато повышенной нагрузкой на двигатель, что может привести к его поломке.

Первое, что нужно осмотреть при отсутствии смазки на цепь – это масляный насос. Со временем зубья на его приводе стираются, что также может произойти из-за засорения насоса. Восстановить элемент, как правило, невозможно, поэтому его лучше всего заменить.

Нередко смазка не попадает на цепь бензопилы Partner 350 из-за засорения масляных трубок. В этом случае шланги потребуется заменить, обработав места их стыков со штуцерами герметиком.

Заливает свечу на бензопиле Партнер 350

С этой распространенной проблемой сталкиваются те владельцы бензопил, которые добавляют в топливную смесь слишком большое количество моторного масла. В цилиндре оно не успевает сгорать, поэтому часть смазки оседает на свече и других важных элементах садового инструмента.

Чтобы устранить поломку, нужно снять заводскую свечу, очистить ее от нагара и просушить. После этого нужно продуть цилиндр заводского двигателя бензопилы, несколько раз резко потянув на себя трос стартера.

Далее нужно осмотреть состояние карбюратор и топливный шлангов. Нередко масло попадает на свечу из-за потери герметичности системы. Это происходит в результате обрыва одной из трубок или поломки масляного насоса. Чтобы отремонтировать бензопилу Partner 350, потребуется заменить все неисправные запчасти топливной системы. После этого нужно установить свечу на место, завести мотор инструмента и проверить его работу на холостых, низких и высоких оборотах.

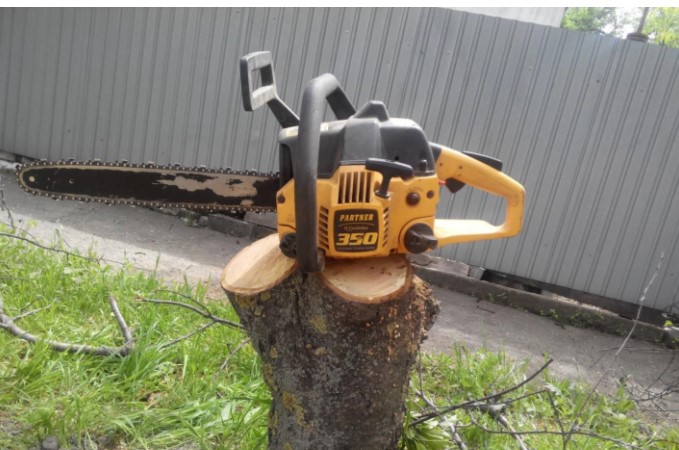

Бензопила Партнер 350 – это одна из самых распространённых бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Партнер 350. Прочитав статью, вы узнаете ответы на вопросы о том, как диагностировать неисправности в Партнер, а также о том, как самостоятельно их устранить.

Модификации модели Partner 350

Модельный ряд Партнер представлен следующими модификациями, каждая из них будет рассмотрена отдельно:

Бензопила Partner P350S

Партнер P350S: двигатель мощностью 2 л.с.140 Вт приводит в движение цепь с шагом 3,8 дюйма, движущаяся со скоростью 22 метра в секунду, натянутая на шину длиной 400 мм – данные параметры существенно повышают производительность, выгодно выделяя данную модель среди аналоговых. Емкость топливного бака составляет 250 мл. В модели Партнер P350S использованы новые подходы к безопасности пользователя: инерционный стопор цепи, блокирование при помощи специального выключателя, уловитель цепи, что позволяет осуществлять ее торможение разными способами. В конструкцию также внедрен топливный насос, который также удаляет остатки воздуха и топлива из карбюратора, что обеспечивает более простой запуск.

Бензопила Partner P350 XT CHROME

Партнер 350 ХТ CHROME: бензопила оснащена двигателем, имеющим мощность 1,3 л.с.1300 Вт, что отлично подходит для осуществления работ средней сложности. Высокие показатели производительности обеспечивает цепь с шагом зубьев 3,8 дюймов, длиной шины в 400 миллиметров. Объем топливного бака составляет 400 миллилитров – это гарантирует высокую продолжительность работы. В качестве элементов, оптимизирующих работу бензопилы, является система гашения вибрации, которая достигается путем использования долговечных пружин из стали. Безопасность обеспечивается при помощи системы двойного тормоза.

Бензопила Partner 350 Chrome

Партнер 350 Chrome: обладает двигателем с мощностью 1,9 л.с.1300 Вт. Длина шины — 400 мм, шаг цепи – 0,325 дюймов. Это существенно увеличивает производительные показатели бензопилы. Объем топливного бака составляет 400 мл. Модель отличается высокой износостойкостью, что обуславливается хромированным покрытием. Безопасность обеспечивает стопор цепи инерционного типа.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Как Заменить Масляный Насос На Бензопиле Партнер

Неисправности и ремонт бензопилы 350 собственных рук партнера

Chainsaw Partner 350. одна из самых распространенных бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Partner 350. После прочтения статьи вы узнаете ответы на вопросы о том, как диагностировать проблемы в Партнере, а также как их решать самостоятельно.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Диагностика бензопилы Partner 350

Правильное определение неисправности, это уже более половины ремонта. В случае неисправностей из-за того, что пила не начинается, суть диагноза. проверить искру и наличие топлива в цилиндре, поскольку в бензопиле нет ничего, чтобы сжечь или ничего не поджечь ,

Проверка искры

Чтобы проверить искру, необходимо отвинтить свечу зажигания, установить ее в колпачок высоковольтного провода и прикрепить к цилиндру (на свечи должна быть масса)

Затем потяните стартер несколько раз, осторожно глядя на свечу. Искры не будут, если в бензопиле Partner 350 такие сбои, как:

  • дефектная свеча (исключается только путем замены ее известным благом);
  • сломанные провода в системе;
  • неисправность кнопки управления зажиганием;
  • неисправная катушка зажигания;
  • отсутствие зазора между катушкой и маховиком;
  • поломка ключа между коленчатым валом и маховиком.

Тестирование топлива

Первый признак того, что цилиндр не получает топлива, представляет собой сухую свечу зажигания. Открыв сухую свечу, следующая вещь, которую вам нужно сделать, чтобы более точно определить неисправность, заключается в том, чтобы попытаться запустить 350 сопел партнера в цилиндр через отверстие для свечи, не более 5 мл бензина. Если бензопила не запускается, то, скорее всего, в ней нет сжатия или недостаточно запустить двигатель. Причины:

  • износ процессора;
  • тепловой захват цилиндра или поршня;
  • Кусание из-за проникновения инородного тела в GPG.

Если после того, как свеча была заполнена бензином, пила была запущена, тогда проблема в карбюраторе или топливной линии партнера 350. Необходимо провести полную диагностику топливной системы.

Диагностика подшипников

Проведя диагностику бензопилы, необходимо проверить подшипники коленчатого вала на наличие игры. Для этого маховик должен быть выдвинут вверх и вниз. Если есть какая-либо игра, подшипники необходимо заменить.

Также не забудьте проверить ход коленчатого вала коленчатого вала. Для этого поршень должен быть зафиксирован в верхнем положении и постепенно толкать маховик влево вправо, имитируя его естественное движение. Если есть какая-либо игра, необходимо заменить коленчатый вал Partner 350.

инструменты

Чтобы разобрать партнер 350, потребуется несколько специальных инструментов:

  1. Ключ сцепления (можно купить или изготовить из подходящей головки).
  2. Поршневая остановка.
  3. Набор шестигранников Torx.
  4. Мягкий металлический молоток.

Для удобства разборки партнеру 350 понадобятся пинцет и медицинский зажим. Из обычных инструментов вам нужно иметь отвертку или беспроводную дрель с набором насадок, молоток.

Алгоритм и описание процесса разборки

Если вам нужно полностью разобрать бензопилу Partner 350, первым делом начать разборку. это очистка пилы компрессором. Затем цепные пилы удаляются в следующем порядке:

  • цепной тормозной колпачок и пильный комплект;
  • верхняя крышка;
  • ручка пилы;
  • стартер.

Устройство

Цепная бензопила Partner, как и аналогичные модели, имеет простое устройство: двухтактный бензиновый двигатель, система пуска, пильная гарнитура, система регулировки натяжения цепи, рукоятки, топливный бак, масляный бак, глушитель, экран искроуловителя.

Обслуживание

Благодаря рациональному расположению топливного бака и резервуара для смазки цепи – рядом, с соответствующим обозначением крышек, оператору удобно выполнять заправку пилы горюче-смазочными материалами. Работает двигатель на топливной смеси неэтилированного бензина АИ-92 и двухтактного масла Partner (или Штиль, Орегон, Хускварна) в концентрации 1:40 или 1:50.

Смазывание цепи, как и во всех пилах Партнер, осуществляется автоматически цепным маслом, марка его подбирается в соответствии с указаниями инструкции по эксплуатации в зависимости от сезона использования.

Основные неисправности и виды ремонта

Наиболее частыми неисправностями в процессе эксплуатации пилы могут быть такие отказы: пила не хочет заводиться, глохнет во время работы, иногда дымит, ощущается потеря мощности, идет сильная вибрация. Зачастую эти поломки возникают из-за неправильного технического обслуживания или применения не качественных горюче-смазочных материалов.

Чтобы избежать досадных неисправностей и простоев в работе, следует содержать инструмент в чистоте, систематически тестировать состояние основных рабочих узлов и элементов пилы: топливного шланга, глушителя, цилиндропоршневой группы

Особенно важной является правильная настройка карбюратора, без которой невозможна эффективная работа оборудования

Регулировка карбюратора

Как отрегулировать карбюратор в бензопиле Партнер своими руками, можно посмотреть в видео обзоре:

Регулировка зазора свечи зажигания

О проблемных ситуациях, возникающих в работе двигателя, неисправной свече зажигания, регулировке правильного зазора свечи бензопилы, влиянии качественной топливной смеси на продуктивность работы можно посмотреть в репортаже:

При проведении ТО иногда появляется необходимость разборки и сборки пилы своими руками. Предлагаем ознакомиться с нюансами разборки бензопилы Partner P340S в следующем видео:

Диагностика проблем

Прежде чем приступить к ремонту устройства, необходимо провести качественную диагностику пилы. Чтобы определить причину поломки, нужно подробно ознакомиться с конструкцией бензопилы Партнер 350. Выход пилы из строя может быть обусловлен повреждением любой ее части, но наиболее распространены следующие причины:

Основные узлы бензопил Партнер

  • поломка элемента зажигания;
  • повреждение топливной системы;
  • поломка поддерживающего вала.

Каждый из этих дефектов сопровождается определенными «симптомами», которые помогут точно диагностировать проблему.

Тестирование свечи

Проверка искры в бензопиле Партнер 350 осуществляется с помощью изъятия этого элемента из пилы, его дальнейшего присоединения к проводу большого напряжения. Корректная работа свечи всегда сопровождается выделением искры, поэтому этот параметр будет несложно отследить.

Разные поломки свечей зажигания

Неполадки в этой области могут быть вызваны следующими повреждениями:

  • неисправность самой свечи;
  • ослабление контакта в проводной сети;
  • поломка кнопки зажигания;
  • отсутствие вентилируемых проходов между деталями в системе зажигания.

Регулировка смеси и свечей зажигания бензопилы Partner 350

Тестирование топливной системы

Топливо является основным источником энергии для работы пилы, поэтому неполадки в области переработки горючего могут быть причиной поломки. Проверка топлива в бензопиле Партнер 350 первый этап диагностики. Если бак заполнен достаточно, стоит внимательно осмотреть свечи. Если свеча зажигания сухая, значит через нее не проходит горючее. После обнаружения этого факта, нужно проверить все элементы системы, начиная с карбюратора.

Регулировка карбюратора бензопилы Партнер 350

Причина неисправности кроется в следующем:

  • выход из строя цилиндропоршневой группы двигателя;
  • перегрев поршня и цилиндра;
  • попадание инородных частиц в двигатель.

Если после тестовой подачи топлива бензопила Партнер 350 включилась, то проблема кроется в других элементах пилы.

Карбюратор бензопилы Партнер 350

Проверка подшипников

Поддерживающий вал пилы стоит проверить на устойчивость через подшипники коленчатого вала. Шатун поршня и подшипники должны прочно прикрепляться к каркасу. Если при движении поршня наблюдаются зазоры между отдельными частями механизма, то эти элементы необходимо заменить.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

  • В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
  • Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
  • Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

  1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
  2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
  3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

  1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
  2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
  3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

  1. Снимите крышку и очистите запчасти под ней;
  2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
  3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
  4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
