Разборка аккумулятора шуруповерта Makita

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Ремонт аккумуляторных батарей шуруповертов

Ремонтные работы  включают в себя восстановление источников питания  или замену банок в аккумуляторе шуруповерта своими руками.

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух  частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда.   При клеевом соединении  необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя  необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

  • элементы внимательно осматриваются;
  • выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
  • тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах  должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V  в зависимости от модели. Если аккумулятор эксплуатируется долго,  показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается,  когда температура бочки, на которой установлен термодатчик,  достигнет значения  полного заряда.  Часть элементов при этом могут быть недозаряжены.    Это губительно для никель-кадмиевых батарей, так как  из-за эффекта памяти  после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

  • разряженный элемент подключается с соблюдением  полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
  • проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

  • кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
  • добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

  • элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
  • провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их  соприкосновения друг с другом или с полюсами банок;
  • при сборке литиевых батарей плату-контроллер  изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы  избежать короткого замыкания в схеме;
  • части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией,  или с помощью клея.  Рекомендуется клей-герметик – соединение получается надежное и  герметичное, в при необходимости быстроразъемное.

Устройство шуруповерта Makita

Шуруповерт Makita представляет собой достаточно простую конструкцию, которая состоит из нескольких основных частей:

  • аккумулятор;
  • двигатель;
  • редуктор;
  • переключатель режимов.

В некоторых моделях могут быть добавлены дополнительные устройства, однако основные компоненты остаются неизменными.

Аккумулятор представляет собой полностью отсоединяемую часть, которая время от времени подзаряжается на специальной станции. Ее редко рассматривают . как непосредственный компонент инструмента. Хотя именно аккумулятор очень часто выходит из строя.

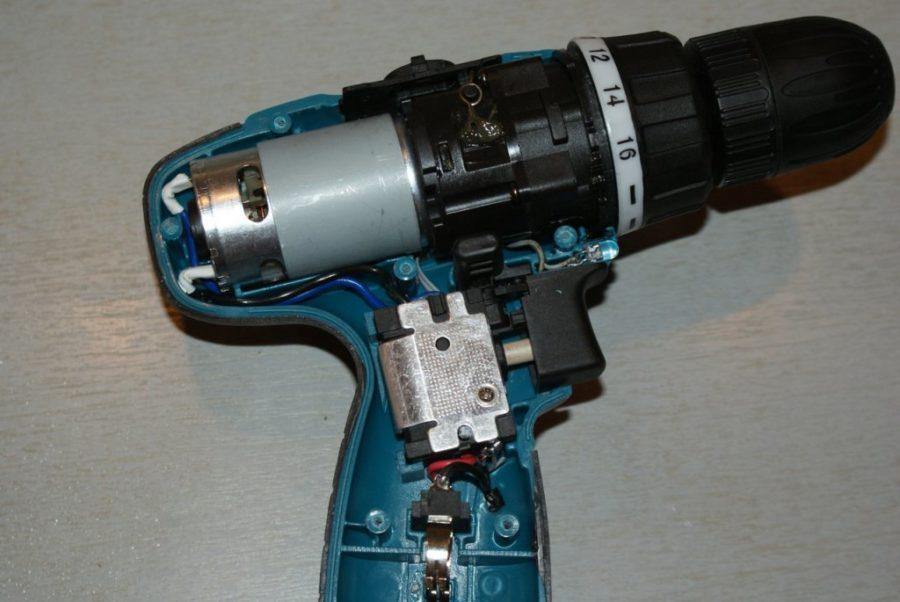

Внутри устройство шуруповерта Makita  довольно простое. От места присоединения аккумулятора провода идут на переключатель скоростей, а также саму кнопку запуска, от которой идут контакты к двигателю. Двигатель передней частью вставлен в редуктор, состоящий из целого набора шестеренок разной конфигурации. Состав набора зависит от количества скоростей или режимов работы шуруповерта. Режимы переключаются при помощи специального контроллера, который выведен наружу.

В редукторе шестеренки с внешними зубьями работают в тесной связи с сами корпусом, в котором расположены зубья изнутри. И если в некоторых частях зубья делаются из металла, то сам пластиковый корпус включает в себя пластиковые же зубья. Неудивительно, что такая конструкция с течением времени изнашивается и выходит из строя.

Диагностика и виды неисправности

Неисправности АКБ сводятся, в основном, к следующим случаям:

  • потеря емкости;
  • невозможность зарядки до номинального напряжения;
  • сниженная токоотдача под нагрузкой.

Чтобы продиагностировать батарею в домашних условиях, можно приобрести специальное устройство, но в большинстве случаев достаточно мультиметра и нагрузки. В ее качестве могут выступать:

  • сам шуруповерт;
  • лампочки накаливания на 12 вольт;
  • эквивалент нагрузки в виде резистора или батареи резисторов.

Первый случай неудобен, так как заставить работать шуруповерт длительное время под постоянной нагрузкой сложно. Да и замеры тока и напряжения делать непросто. Удобно использовать лампочки накаливания потребной мощности, но они пригодны не для всех случаев – сопротивление нити зависит от нагрева, то есть, от тока. Лучше всего применить набор сопротивлений (из таблицы см. ниже), имитирующий различные режимы работы электроинструмента.

Режим работыТок, АСопротивление эквивалента для напряжения питания
12 В14 В18 В
Холостой ход1..26..12 Ом7..14 Ом9..18 Ом
Средняя нагрузка4..62..3 Ом2,3..3,5 Ом3..4,5 Ом
Полная нагрузка10..121..1,2 Ом1,15..1,4 Ом1,5..1,8 Ом

Нужное сопротивление можно получить параллельным соединением резисторов так, чтобы суммарная мощность была не менее вычисленной для конкретного режима по формуле P=U*I. Так, для режима холостого хода 12-вольтового инструмента потребуется эквивалент мощностью 12 ватт. Такой резистор можно составить из двух параллельных десятиваттных резисторов сопротивлением 12..15 Ом каждый. Для эквивалента, имитирующего полную нагрузку шуруповерта на 18 вольт, потребуется батарея мощностью 18*10=180 Ватт. Для этого потребуется 18 десятиваттников по 27 Ом.

Резисторы 27 Ом мощностью 10 ватт.

В первую очередь батарею надо попытаться зарядить от штатной зарядки. Если за разумное время напряжение не достигло номинала, значит в этой АКБ есть одна или несколько неисправных ячеек.

Если получить номинал удалось, можно перейти к проверке на фактическую емкость. Для этого надо нагрузить полностью заряженную АКБ на известное сопротивление (лампочки использовать нежелательно, результат будет недостоверным) и контролировать напряжение и время разряда. Как только напряжение достигло нижнего предела, процедуру следует прекратить и остановить таймер.

Тип аккумулятораНоминальное напряжение, ВНижний предел, В
Никель-кадмиевый1,21,0
Никель-металлогидратный1,21,1
Литий-ионный3,72,7

Фактическая емкость рассчитывается исходя из тока разряда по формуле С=I*t, где:

  • I – ток разряда, в миллиамперах;
  • t – время в часах.

Если ток не контролировался амперметром, надо его вычислить, разделив среднее напряжение (между номиналом и нижним уровнем) на нагрузочное сопротивление.

На токоотдачу АКБ проверяется при самом большом токе нагрузки. Элемент должен выдавать этот ток, а напряжение не должно проседать до низких значений.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

  • Литий-ионные банки в количестве 4 шт.
  • Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
  • Термоклей, флюс для паяния ТАГС, припой.
  • Термостойкий скотч;
  • Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

  • Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
  • Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
  • Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
  • Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
  • Соединить сборку с выводами плюса и минуса.
  • Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

  1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
  2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
  3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
  4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
  5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
  6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
  7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
  8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

  • работающие от сети 220 вольт;
  • использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

  • электродвигатель;
  • нажимная кнопка;
  • регулятор оборотов с реверсом;
  • зажимной патрон;
  • электронный блок;
  • редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
