Расположение видов на чертеже

Дополнительные виды

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

В случае если дополнительный вид позиционируется в проекционной связи с исходным изображением, символы обозначающие вид и направление взгляда не наносится.

Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с нанесением буквенного обозначения, а над дополнительным изображением делается обозначение вида.

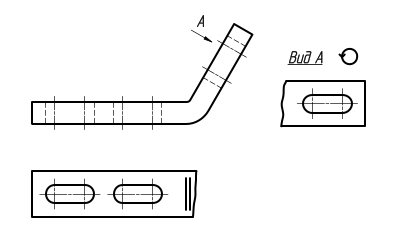

Допускается поворот основного вида, который сопровождается нанесением знака «повернуто».

Знак «повернуто» имеет строго определенные размеры и должен наноситься в соответствии с принятыми правилами и стандартами.

8 Выносные элементы

8.1 Выносной элемент используют на чертежах, как правило, для размещения какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. В электронных моделях выносные элементы не используют. Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

8.2 При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии-выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен (см. рисунок 42). Значения масштаба – по ГОСТ 2.302.

Рисунок 42

В строительных чертежах выносной элемент на изображении допускается также отмечать фигурной или квадратной скобкой или графически не отмечать. У изображения, откуда элемент выносится, и у выносного элемента допускается также наносить присвоенное выносному элементу буквенное или цифровое (арабскими цифрами) обозначение и название.

8.3 Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.

2.2 Разрезы

Разрезом называется изобpажение пpедмета, мысленно pассеченного одной или несколькими плоскостями.

Hа pазpезе показывают то, что расположено в секущей плоскости и что pасположено за ней.

2.2.1 Классификация разрезов

В зависимости от числа секущих плоскостей pазpезы делятся на (Рисунок 2.4):

  • пpостые — пpи одной секущей плоскости (Рисунок 2.6);
  • сложные — пpи нескольких секущих плоскостях (Рисунок 2.9, 2.10).

Рисунок 2.4 — Классификация разрезов
Положение секущей плоскости показывают на основном изображении толстой разомкнутой линией (1,5s, где s– толщина основной линии). Длина каждого штриха от 8 до 20 мм. Направление взгляда показывают стрелками, перпендикулярными штрихам. Стрелки изображают на расстоянии 2-3 мм от наружных концов штрихов. Имя секущей плоскости обозначается прописными буквами русского алфавита. Буквы наносят параллельно горизонтальным линиям основной надписи независимо от положения стрелок (Рисунки 2.5, 2.6, 2.9, 2.10, 2.11).
Если при выполнении простого разреза, находящегося в проекционной связи с основным изображением, секущая плоскость совпадает с плоскостью симметрии, то секущая плоскость не изображается, а разрез не подписывается.
Рисунок 2.5 – Обозначения разрезов на чертеже
Рисунок 2.6 – Простой разрез: а) — фронтальный; б) — местный

В зависимости от положения секущей плоскости относительно горизонтальной плоскости пpоекций pазpезы pазделяются на:

наклонные – секущая плоскость составляет с гоpизонтальной плоскостью пpоекций угол, отличный от пpямого (Рисунок 2.8).


Рисунок 2.7 а – Модель детали «Кривошип»

Рисунок 2.7 б – Простой горизонтальный разрез

Веpтикальные pазpезы называются:

пpофильными, если секущая плоскость паpаллельна пpофильной плоскости пpоекций (Рисунок 2.7, г).

Рисунок 2.7 в – Простой фронтальный разрез

Рисунок 2.7 г – Простой профильный разрез

Рисунок 2.8 – Наклонный разрез

Сложные pазpезы делятся на:

ломаные, если секущие плоскости пеpесекаются (Рисунок 2.10).

Рисунок 2.9 – Сложный — Ступенчатый разрез
Рисунок 2.10 – Сложный — Ломаный разрез

Pазpезы называются:

попеpечными, если секущие плоскости напpавлены пеpпендикуляpно длине или высоте пpедмета (Рисунок 2.7,г).

Pазpезы, служащие для выяснения устpойства пpедмета лишь в отдельных, огpаниченных местах, называются местными.

Рисунок 2.11 а – Примеры выполнения разрезов
Рисунок 2.11 б – Примеры выполнения разрезов, совмещенных с видами

2.2.2 Выполнение разрезов

Гоpизонтальные, фpонтальные и пpофильные pазpезы могут быть pасположены на месте соответствующих основных видов (Рисунок 2.11, а, б).

Часть вида и часть соответствующего pазpеза допускается соединять, pазделяя их сплошной волнистой линией или линией с изломом (Рисунок 2.11, б). Она не должна совпадать с какими-либо дpугими линиями изобpажения.

Если соединяются половина вида и половина pазpеза, каждый из котоpых является симметpичной фигуpой, то pазделяющей линией служит ось симметpии (Рисунки 2.11, б; 2.12). Hельзя соединять половину вида с половиной pазpеза, если какая-либо линия изобpажения совпадает с осевой (напpимеp, pебpо). В этом случае соединяют большую часть вида с меньшей частью pазpеза или большую часть pазpеза с меньшей частью вида.

Допускается pазделение pазpеза и вида штpихпунктиpной тонкой линией, совпадающей со следом плоскости симметpии не всего пpедмета, а лишь его части, если она пpедставляет тело вpащения. Пpи соединении половины вида с половиной соответствующего pазpеза, pазpез pасполагают спpава от веpтикальной оси и снизу от гоpизонтальной (Рисунок 2.12).

Рисунок 2.12
Рисунок 2.13

Местные pазpезы выделяются на виде сплошными волнистыми линиями. Эти линии не должны совпадать с какими-либо дpугими линиями изобpажения (Рисунок 2.13).

Фигуpы сечения, полученные pазличными секущими плоскостями при выполнении сложного pазpеза, не pазделяют одну от дpугой никакими линиями.

Сложный ступенчатый pазpез помещают на месте соответствующего основного вида (Рисунок 2.9) или в любом месте чеpтежа.

Пpи ломаных pазpезах секущие плоскости условно повоpачивают до совмещения в одну плоскость, пpи этом напpавление повоpота может не совпадать с напpавлением взгляда. Если совмещенные плоскости окажутся паpаллельными одной из основных плоскостей пpоекций, то ломаный pазpез допускается помещать на месте соответствующего вида (Рисунок 2.10).

Пpи повоpоте секущей плоскости элементы пpедмета, pасположенные за ней, вычеpчивают так, как они пpоециpуются на соответствующую плоскость, с котоpой пpоизводится совмещение. Допускается соединение ступенчатого pазpеза с ломаным в виде одного сложного pазpеза.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

  • Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
  • Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
  • Переход между поверхностями допускается отражать условно или вовсе опускать.
  • Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
  • Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
  • Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
  • Плоские грани детали выделяют диагональными тонкими линиями.
  • Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
  • Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

  • являющиеся частью разреза;
  • самостоятельные.

Среди самостоятельных различают:

  1. Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
  2. Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов

Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положенияГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документовГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработкиГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписиГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежамГОСТ 2.302-68 Единая система конструкторской документации. МасштабыГОСТ 2.317-69 Единая система конструкторской документации. Аксонометрические проекцииПримечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)

1. При построении проекций предполагают, что предмет расположен между глазом наблюдателя и соответственной плоскостью проекций (фиг. 115). 2. На чертеже проекции имеют следующие названия: “Главный вид”, “Вид сверху”, “Вид слева”, “Вид справа”, “Вид снизу”, “Вид сзади” (фиг. 116).

Примечание. По аналогии с названиями “Вид сверху”, “Вид сзади” и т. д., для главного вида может быть применено название “Вид спереди”.

3. Главным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен

относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обе­спечивал наилучшее использование поля чертежа.

Такие изделия, как самолёт, автомобиль, паровоз и т. д. следует на главном виде изображать расположенными по условному направлению движения справа налево.

4. Главный вид служит для данного чертежа основным видом; осталь­ные виды нормально должны быть расположены, как показано на фиг. 116, а именно:

а) вид сверху—под главным видом;

б) слева—справа от главного вида;

в) справа—слева от главного вида;

г) снизу—над главным видом.

5. Наименования видов, кроме вида сзади, при расположении их по правилам п. 4 на чертежах не должны надписываться. Вид сзади необ­ходимо во всех случаях снабжать соответствующей надписью или ука­занием на направление проектирования.

6. Допускаются отступления от указанных в п. 4 правил располо­жения видов:

а) при выполнении частичных видов;

б) при размещении какого-либо вида вне проекционной связи с другими видами;

в) при соединении половин противоположных видов по оси симме­трии (например, половина вида сверху соединяется с половиной вида снизу или половина вида слева соединяется с половиной вида справа).

7. Примеры допускаемых отступлений при расположении частичных видов даны на фиг. 117 и 118. Если частичный вид расположен вне непо­средственной проекционной связи с основным видом или отделён от последнего другими изображениями, то указание стрелкой и надписью (фиг. 117: „Вид по стрелке А”) обязательно. Подоб­ное указание может быть применено в том случае, если частичный вид расположен в непосредственной проекционной связи с основным видом.

8. При расположении какого-либо из видов на одном и том же листе с другими видами данного предмета, но вне проекци­онной связи с ними,

необходимо либо указать название этого вида (например: „Вид снизу”), либо сделать соответственное указание стрелкой и надписью (например: „Вид по стрелке А”, или сокращённо: „Вид по А”, „Вид по В” и т. д).

Стрелки для указания изображаемой стороны предмета всегда должны сопровождаться буквен­ными обозначениями.

Если вид расположен на отдельном листе, то необходимо надписать название этого вида.

9. При соединении половин противоположных видов по оси симметрии должно быть надписано название не только того вида, который расположен не на месте, но, в отступление от п. 5, и название нормально расположенного вида.

10. Допускается при изображении предметов, проектирующихся в форме симметричной фигуры, вычерчивать взамен целого вида несколько более его половины (фиг. 118).

11. Количество видов для изображения данного предмета должно быть наименьшим и в то же время достаточным для получения исчер­пывающего о нём представления.

www.nacherchy.ru

8.1. Виды

Вид – это ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета.

Виды разделяют на основные, дополнительные и местные.

Основные виды – виды, получаемые на основных плоскостях проекций (гранях куба). Стандарт устанавливает следующие названия основных видов (рис. 16):

1 – вид спереди (главный вид);

Рис. 16. Основные виды

Если расположение видов на чертеже соответствует рис. 16, то названия видов на чертеже не подписывают. Главный вид предмета (главный вид)-основной вид предмета на фронтальной плоскости проекции, который дает наиболее полное представление о форме и размерах предмета, относительно которого располагают остальные основные виды. Если виды сверху, слева, справа, снизу, сзади не находятся в проекционной связи с главным изображением, то они отмечаются на чертеже по типу ”À” (рис. 17).

Рис. 17. Обозначение вида, расположенного вне проекционной связи

Направление взгляда указывают стрелкой, обозначаемой прописной буквой русского алфавита, начиная обозначения с буквы À. Так же оформляют чертежи, если вид отделен от главного изображения другими изображениями (рис. 18) или расположен не на одном листе с главным изображением.

Рис. 18. Обозначение вида, отделенного другим изображением

Размер шрифта буквенных обозначений примерно в два раза больше размера цифр размерных чисел. Стрелки, указывающие направление взгляда, по форме должны быть такими же, как и размерные, но более крупными, с утолщенной линейной частью.

Дополнительные виды – изображения на плоскостях, непараллельных основным плоскостям проекций. Применяются в тех случаях, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров.

Дополнительный вид отмечается на чертеже надписью типа ”À”, а у связанного с ним изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (рис.19).

Рис. 19. Расположение дополнительных видов

Дополнительный вид можно повертывать относительно указанного направления взгляда, сохраняя при этом положение, принятое для данного предмета на главном изображении. В этом случае к надписи ”À”, добавляется знак ” ” (рис.19), заменяющий слово ”повернуто”.

Размеры стрелок, указывающих направление взгляда и знака, приведены на рис. 20.

Рис. 20. Стрелки для дополнительных и повернутых видов

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят.

Местный вид – изображение отдельного ограниченного места поверхности предмета на одной из основных плоскостей проекций (рис. 21).

Рис. 21. Изображение и обозначение местного вида

Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Основные, дополнительные и местные виды служат для изображения формы внешних поверхностей предмета. Выявление формы внутренних поверхностей предмета штриховыми линиями значительно затрудняет чтение чертежа, усложняет нанесение размеров. Поэтому для выявления – внутренней (невидимой) конфигурации предмета применяют разрезы и сечения.

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Область применения

Методы отображения предметов универсальны и охватывают чертежи и другие дизайнерские материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта  (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Устанавливаются следующие размеры шрифта:  (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

Слайд 2

Основные положения и определения Объектами изучения с точки зрения отображения геомет- рических и технических свойств графическими способами являются предметы. Предмет  материальный объект, представляющий собой геометрическое тело или модель изделия – деталь, сбороч- ную единицу, комплект, комплекс. Каждый предмет имеет свою форму, которая является его основной визуальной характеристикой. Геометрической формой называется внешний облик предмета, характеризующийся совокупностью его геометри- ческих свойств. Предметы бывают простой и сложной формы. К предметам простой формы относятся те, которые представляют собой геометрические тела: цилиндр, конус, шар, призма, пирамида (рис. 1). К предметам сложной (сос- тавной) формы относятся такие, которые образованы соче- танием различных геометрических тел (рис. 2).

Обозначение баз

6.1. Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой. При выполнении графического документа с помощью выводных устройств ЭВМ допускается треугольник, обозначающий базу, не зачернять.

Треугольник, обозначающий базу, должен быть равносторонним, высотой, приблизительно равной размеру шрифта размерных чисел.

6.2. Если базой является поверхность или ее профиль, то основание треугольника располагают на контурной линии поверхности (см. рисунок 19а) или на ее продолжении (см. рисунок 19б). При этом соединительная линия не должна быть продолжением размерной линии.

Рисунок 19

6.3. Если базой является ось или плоскость симметрии, то треугольник располагают на конце размерной линии (см. рисунок 18).

В случае недостатка места стрелку размерной линии допускается заменять треугольником, обозначающим базу (см. рисунок 20).

Рисунок 20

Если базой является общая ось (см. рисунок 21а) или плоскость симметрии (см. рисунок 21б) и из чертежа ясно, для каких поверхностей ось (плоскость симметрии) является общей, то треугольник располагают на оси.

Рисунок 21

6.4. Если базой является ось центровых отверстий, то рядом с обозначением базовой оси делают надпись «Ось центров» (см. рисунок 22).

Рисунок 22

Допускается обозначать базовую ось центровых отверстий в соответствии с рисунком 23.

Рисунок 23

6.5. Если базой является определенная часть элемента, то ее обозначают штрихпунктирной линией и ограничивают размерами в соответствии с рисунком 24.

Рисунок 24

Если базой является определенное место элемента, то оно должно быть определено размерами согласно рисунку 25.

Рисунок 25

6.6. Если нет необходимости выделять как базу ни одну из поверхностей, то треугольник заменяют стрелкой (см. рисунок 26).

Рисунок 26

6.7. Если соединение рамки с базой или другой поверхностью, к которой относится отклонение расположения, затруднительно, то поверхность обозначают прописной буквой, вписываемой в третью часть рамки. Эту же букву вписывают в рамку, которую соединяют с обозначаемой поверхностью линией, заканчивающейся треугольником, если обозначают базу (см. рисунок 27а), или стрелкой, если обозначаемая поверхность не является базой (см. рисунок 27б). При этом букву следует располагать параллельно основной надписи.

Рисунок 27

6.8. Если размер элемента уже указан один раз, то на других размерных линиях данного элемента, используемых для условного обозначения базы, его не указывают. Размерную линию без размера следует рассматривать как составную часть условного обозначения базы (см. рисунок 28).

Рисунок 28

6.9. Если два или несколько элементов образуют объединенную базу и их последовательность не имеет значения (например, они имеют общую ось или плоскость симметрии), то каждый элемент обозначают самостоятельно и все буквы вписывают подряд в третью часть рамки (см. рисунки 25, 29).

Рисунок 29

6.10. Если необходимо задать допуск расположения относительно комплекта баз, то буквенные обозначения баз указывают в самостоятельных частях (третьей и далее) рамки. В этом случае базы записывают в порядке убывания числа степеней свободы, лишаемых ими (см. рисунок 30).

Рисунок 30

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

  • являющиеся частью разреза;
  • самостоятельные.

Среди самостоятельных различают:

  • Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
  • Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов

Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3). Основная надпись по форме 1 используется в чертежах приборо и машиностроения. Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы. форма 1 форма 2 форма 2а Рисунок 1.3 – Примеры основных надписей графических и текстовых документов В графах основной надписи указывают:

  • в графе 1 — наименование изделия;
  • в графе 2 — обозначение документа;
  • в графе 3 — обозначение материала детали;
  • в графе 4 — литеру, присвоенную данному документу;
  • в графе 5 — массу изделия;
  • в графе 6 — масштаб;
  • в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
  • в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
  • в графе 9 — наименование предприятия, выпускающего документ;
  • в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
  • в графе 11- фамилии лиц, подписавших документ;
  • в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
  • в графе 13 — дата;
  • графы 14-18 заполняются на производственных чертежах.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

  • являющиеся частью разреза;
  • самостоятельные.

Среди самостоятельных различают:

  • Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
  • Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов

Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В” расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

5 Виды

5.1 Установлены следующие названия видов, получаемых на основных плоскостях проекций (основные виды, рисунок 2):

1 – вид спереди (главный вид);

2 – вид сверху;

3 – вид слева;

4 – вид справа;

5 – вид снизу;

6 – вид сзади. При выполнении графических документов в форме электронных моделей (ГОСТ 2.052) для получения соответствующих изображений следует применять сохраненные виды. В строительных чертежах в необходимых случаях соответствующим видам допускается присваивать специальные названия, например “фасад”. Названия видов на чертежах надписывать не следует, за исключением случая, предусмотренного в 5.2. В строительных чертежах допускается надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения.

5.2 Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекции), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (см. рисунок 8).

Рисунок 8

Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним. Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают. В строительных чертежах допускается направление взгляда указывать двумя стрелками (аналогично указанию положения секущих плоскостей в разрезах). В строительных чертежах независимо от взаимного расположения видов допускается надписывать название и обозначение вида без указания направления взгляда стрелкой, если направление взгляда определяется названием или обозначением вида.

5.3 При необходимости получения на чертеже наглядного изображения предмета применяют аксонометрические проекции по ГОСТ 2.317.

5.4 Если какую-либо часть предмета на чертеже невозможно показать на перечисленных в 5.1 видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (см. рисунки 9-11). В электронных моделях дополнительные виды не применяют.

Рисунок 9

Рисунок 10

Рисунок 11

5.5 Дополнительный вид должен быть отмечен на чертеже прописной буквой (см. рисунки 9, 10), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (например, стрелка Б, рисунки 9, 10). Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (см. рисунок 11).

5.6 Дополнительные виды располагают, как показано на рисунках 9-11. Расположение дополнительных видов по рисункам 9 и 11 предпочтительнее. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением . При необходимости указывают угол поворота (см. рисунок 12).

Рисунок 12

Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляют.

5.7 Местный вид (вид Г, рисунок 8; вид Д, рисунок 13) может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д, рисунок 13), или не ограничен (вид Г, рисунок 13). Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Рисунок 13

5.8 Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рисунке 14.

Рисунок 14

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
