Про тепловизоры для обследования зданий и сооружений

Термочувствительность

Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,025С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,05С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

Требования, предъявляемые к оборудованию и специалистам, проверяющим квартиры тепловизором

Существуют определённые нормативные документы СНиП и ГОСТ, определяющие порядок производства тепловизионного обследования и предъявляемые требования к специалистам, осуществляющим энергоаудит. На фото ниже с ними можно ознакомиться.

Если обобщить все нормы и правила, можно сделать следующие выводы:

специалист должен иметь при себе все необходимые лицензии и допуски, знать в деталях, как пользоваться тепловизором;
перед тем как проверить дом тепловизором, прибор должен быть проверен, о чём делается отметка в допуске к работам;
обязательный фактор производства обследования – отсутствие осадков;
необходим перепад температур в помещении и вне его. Если на улице, как и в помещении, температура составляет +22˚С, толку с такого обследования не будет;
если делается несколько замеров, то расстояние от строения до каждого из них должно быть одинаковым;
если производится платное обследование тепловизором для зданий, то цена за это обследования должна быть указана в допуске специалиста.

Обследование зданий тепловизором нужно производить ночью или под утро

Мобильный тепловизор для смартфона — на сколько реальны показания

Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.

Тепловизор для смартфона на Android

Небольшой компактный модуль обладает неплохими характеристиками

Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.

~~Тепловизор для смартфона на Android~~

Тепловизор для смартфона на базе iOS

Так выглядит модуль от Flir для iPhone

Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.

Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.

~~Тепловизор для смартфона на базе iOS~~

Тепловизор для обследования зданий и сооружений: устройство и принцип работы

Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:

Прибор фиксирует инфракрасное излучение.
Преобразовывает полученную информацию в температурную величину.
Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.

Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.

Схема устройства тепловизора – с виду всё просто

Принцип работы тепловизоров

Многие жители частных домов и квартир пытаются сэкономить на отоплении своего жилья. Для того чтобы выполнить качественное утепление помещения, необходимо предварительно выявить наиболее критичные в плане теплопотерь места. Тепловизоры для обследования зданий и сооружений позволяют достаточно оперативно найти основные утечки.

Принцип работы оборудования заключается в фиксации инфракрасного излучения с поверхности любого типа. Прибор оценивает температуру отслеживаемого объекта и выдаёт информацию на монитор. Преобразование ИК-сигнала в электрический является основополагающим принципом действия тепловизора. Полученная информация имеет высокую точность и применяется при разработке системы утепления дома.

Технически продвинутые модели тепловизоров комплектуются болометрами. Датчики представляют собой тонкопленочные терморезисторы, имеющие миниатюрные габариты. Болометры фиксируют ИК-излучение от объекта посредством нагрева термоэлемента. Прибор преобразовывает полученную информацию в цифровую форму и отображает цветную термокарту на мониторе.

Изначально тепловизоры оснащались охлаждаемыми болометрами. Развитие технологий предопределило выпуск приборов с болометрами неохлаждаемого типа. В результате стоимость приборов снизилась. При этом качество измерения осталось на неизменно высоком уровне.

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы

На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.

Watch this video on YouTube

Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки?
Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?

Сохранение данных и эргономика

Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение

Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном

Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар

Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

Что такое тепловизор и для чего нужен при строительстве и ремонте

Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.

В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.

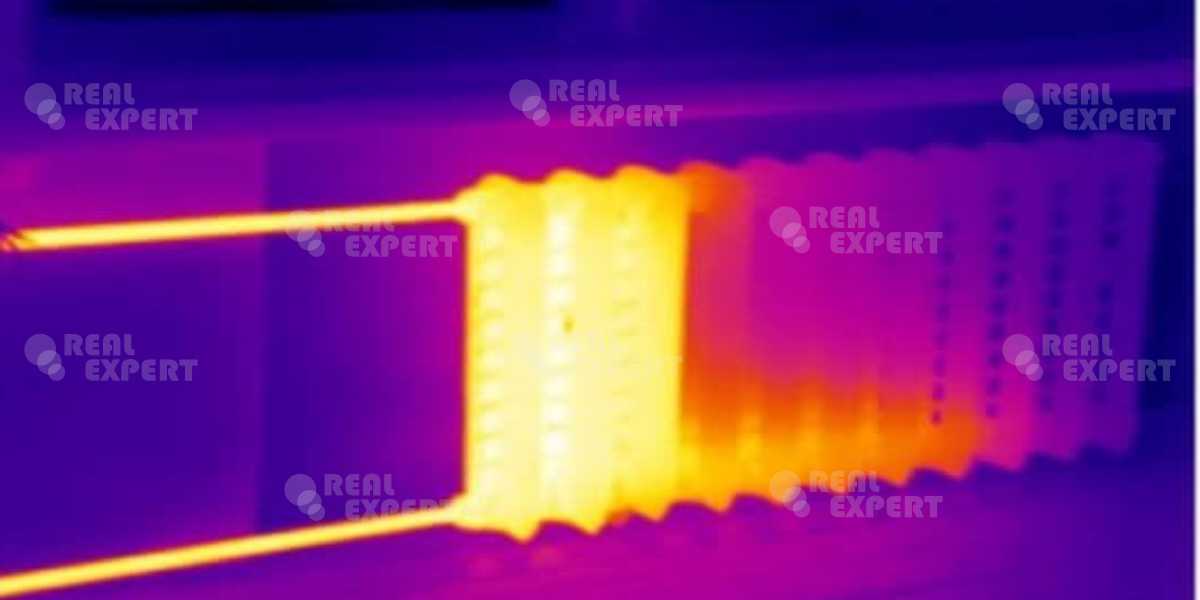

Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла

Как выбрать тепловизор: основные характеристики

Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.

Разрешение

Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.

Разрешение экрана может сильно отличаться от разрешения теплового детектора

Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.

Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.

Диапазон измеряемых температур и термочувствительность

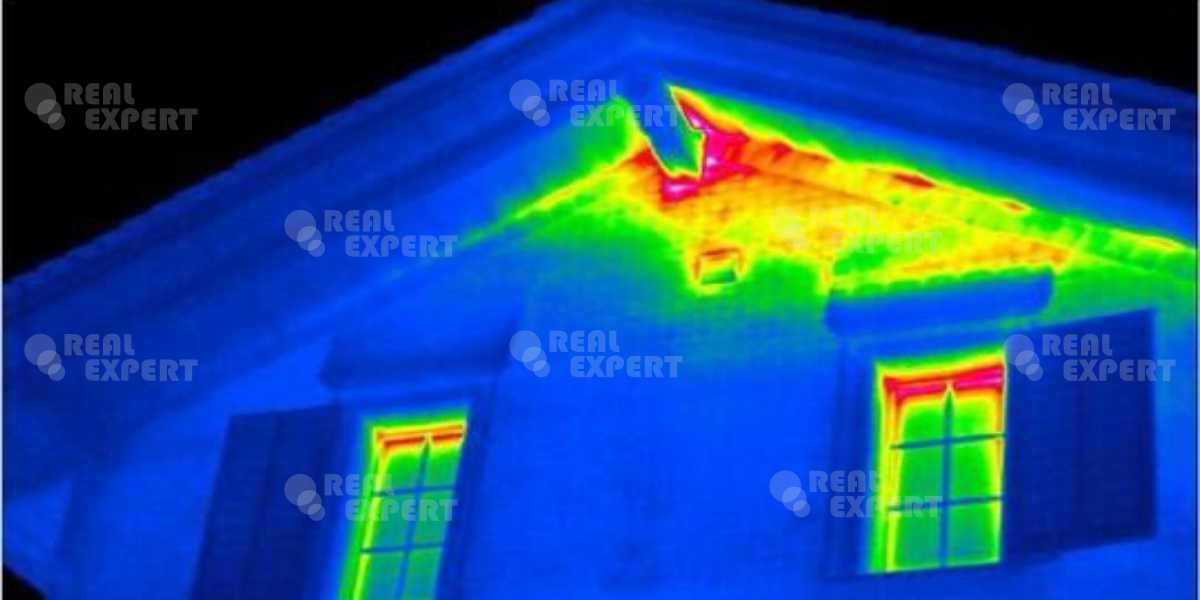

Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла

Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.

Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.

Режим отображения и сохранения данных

Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.

Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета

Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур

Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели

Дополнительные объективы и функционал

Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.

Объективы, в основном используются для профессиональных моделей тепловизоров

Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.

Как выбрать тепловизор для самостоятельных замеров: советы профессионалов

При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.

Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур

Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места.
Дорогостоящие тепловизоры для разового использования покупать нерентабельно

Плюсы методики исследования ТВО

Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:

Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).

Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.

Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.

Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.

Требования к организациям, проводящим ТВО

В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.

Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.

В каком виде выдается отчет о термографии после проверки дома тепловизором

Согласно ГОСТу Р 54852-2011, конечный отчет должен содержать:

полное описание исследуемого объекта, его адрес и применяемые стандарты и нормативные документы, используемые при исследовании;
заключении о соответствии ГОСТ с текущим объектом. То есть можно ли применять данный стандарт для текущего объекта;
серийные номера, марку и модель измерительного оборудования, а также его полную спецификацию. Также должны быть указаны даты поверок;
дата и время проведения осмотра;
информацию о погоде — атмосферные осадки, направление и скорость ветра;
информация о перепадах между внутренней и наружной стороной здания;
если имеются особые условия, например, резкий перепад погоды, то он должен отражаться в отчете;
термограммы, полученные в результате обследования. Если необходимо, то исследование дополняется фотографиями или комментариями;
в случае обнаружения дефектов, они описываются согласно классификации, с указанием их характеристик и возможных причин;
дату и подпись.

Более точные данные по документам и отчетам можно найти в ГОСТ Р 54852-2011, который называется «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».

Как правильно пользоваться тепловизором?

Ввиду значительной стоимости тепловизорного оборудования, купить его могут только организации либо частные лица для постоянного использования. Кроме того, использование прибора требует наличия определённых знаний и опыта. Да и расшифровка результатов потребует специальных знаний.

При обращении в специализированную компанию стоимость обследования будет зависеть от объёма работ и их продолжительности. Кроме того, расценки определяются типом обследования, внутри либо снаружи помещения. По окончании оценки выполняется расшифровка полученных данных, и предоставляется детальный отчёт. В некоторых случаях могут потребоваться рекомендации по устранению недостатков конструкции.

Для выполнения обследования подходит не каждый день и не любое время года. Наиболее качественную оценку можно выполнить в осенне-зимний период. При этом разница температур внутри и снаружи помещения должна составлять не менее 15-20 градусов. Очень важным условием является отсутствие прямого солнечного освещения, искажающего результаты.

Для качественного обследования лишние предметы желательно удалить из помещения. В противном случае измерения не будут точными. Обследование, выполненное квалифицированным специалистом, позволит найти и впоследствии устранить большую часть утечек. Как правило, это касается стен зданий, фасадов и кровли.

Ценовые категории

Стоимость тепловизоров для обследования зданий и сооружений зависит от основных параметров, изложенных выше. Разброс цен достаточно велик и может варьироваться от 25 до 500 и более тысяч рублей. Соответственно, задачи покупателей дорогого и бюджетного оборудования несколько различаются.

Для бытового использования достаточно приобрести тепловизор стоимостью от 25 до 40 тысяч рублей. Такой прибор имеет минимальный набор функций и способен выдавать достаточно усреднённую оценку теплоэффективности объекта.

Промышленные тепловизоры, занимающие основную часть рынка, могут стоить от 180 до 320 тысяч рублей. Такие приборы позволяют получить качественную оценку параметров объекта. Специализированные компании, выполняющие тепловое обследование зданий и оборудования, используют в работе приборы данного класса.

Ещё более дорогой сегмент тепловизорного оборудования стоимостью 500 и более тысяч предназначен для измерений высокого класса точности. В конструкцию таких тепловизоров входит качественная оптика и наиболее технологичные датчики. Интерфейс приборов обеспечивает коммутацию с большим количеством оборудования, удобство использования и обширный функционал.

Несмотря на достаточно высокую стоимость, метод термографического обследования является экономически эффективным. Владелец помещения получает исчерпывающую информацию о недостатках недвижимости. Кроме того, зная о местах утечек и используя полученные рекомендации, устранение проблемных зон не занимает много времени и средств. По окончании устранения недостатков, тепловизоры используются повторно, для оценки качества выполненных мероприятий.

Использование тепловизорного оборудования новейших моделей даёт возможность заглянуть внутрь любой системы. Эти приборы отличаются от иных средств контроля. Любое отклонение от штатной температуры, фиксируемое приборами, означает сбой в работе либо скрытые дефекты. Оперативное реагирование позволяет предотвратить крупные неприятности.

Все результаты отображаются на экране при подключении к компьютеру. В результате заказчик может визуально наблюдать полную картину температурного графика объекта. Использование оборудования поможет владельцу помещения достаточно быстро окупить затраты на прибор. При устранении мест утечек экономия в отоплении будет очень существенной.

Насадка на дрель для заточки свёрл. Как заменить наждачный круг?

Мультиплаз. Вся правда о инструменте

Основные категории тепловизионного обследования

Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.

Лучшие модели тепловизоров в средней ценовой категории

Теперь стоит пройтись по наиболее популярным и интересным моделям, от самых простых и до профессиональных.

Flir C2

Небольшой и компактный, но вместе с тем, функциональный прибор

Это профессиональный инструмент, для строителей и монтажников. Об этом как бы намекает его весьма высокая цена — 70000 рублей. Это прибор внесен в госреестр разрешенных к использованию. Минимальная температура работы -10°С, максимальная +150°С. Точность измерения температуры — 0,1°С. Разрешение детектора составляет 320 на 240 пикселей, что для 3 дюймового экрана вполне достаточно. Сам прибор представляет собой аппарат размером со смартфон.

~~Тепловизор Flir C2~~

HD-02

Бытовая версия тоже вполне может использоваться для профессиональных исследований

Этот прибор уже больше подходит для бытового использования. Купить тепловизор HD-02 можно за 22000 рублей. Измерять температуры аппарат может в пределах от -20ºС до 300ºС. Внутри есть собственная память на 4 Гб. Точность измерения вряд ли устроит профессионалов, однако для домашнего использования в самый раз — 2ºС. Экран имеет диагональ в 2,5 дюйма.

~~Тепловизор HD-02~~

HT-175

Простой и наиболее доступный прибор

Еще один доступный прибор для домашнего использования. Купить его можно за 14000 рублей. Разрешение 2-х дюймового экрана составляет 0,3 МП. Диапазон рабочих температур составляет от -20ºС до 300ºС. Шаг, то есть точность равна 0,5ºС. Измерять прибор может на расстоянии от 1 до 20 м.

~~Тепловизор HT-175~~

Что такое тепловизионное обследование

Тепловизор для обследования зданий представляет собой небольшое компактное устройство, которые может отслеживать распределение температуры в окружающей среде.

Разница температур при тепловизионном обследовании позволяет установить наличие трещин и дефектов в конструкции здания (будет видна утечка более теплого воздуха). С помощью тепловизора можно также найти скрытую проводку, проверить качество теплоизоляции и так далее.

Это исследование может касаться многих аспектов исследования построек или оборудования.

️ Можно проводить тепловизионное обследование жилого дома, отдельных стен или потолков, мест стыка, силового оборудования, линий коммуникации и так далее.

Провести тепловизионное обследование могут как частные компании, так и обычные люди — достаточно лишь купить тепловизоры для обследования зданий и сооружений.

Применение методики ТВО позволяет с легкостью решить следующие инженерные задачи, которые без тепловизоров решить бы было крайне сложно:

Контроль качества строительства

По завершении работ может оказаться, что из-за ошибок строительства в стенах могли образоваться небольшие щели, пропускающие воздух. Причины появления этих недостатков могут быть различными — нарушение герметичности швов, некорректная установок окон или дверей и так далее. Тепловизионное обследование стен позволит с легкостью обнаружить эти недостатки.

Поиск утечек в тепловых трубах (горячих, холодных)

Для доставки теплой или горячей воды в здание применяются трубы, которые монтируются в стены. Бывает так, что трубы растрескиваются и приходят в негодность, что приводит к образованию утечки. Тепловизионное обследование квартиры позволит оперативно найти источник протечки, чтобы инженер смог быстро выполнить ремонт или замену поврежденного фрагмента трубы.

Выявление слабых мест в системах коммуникаций

Тепловизионное обследование зданий и сооружений часто заказывают не только при возникновении аварии, но и в профилактическом порядке. Это позволяет оперативно выявить проблемные участки на этапе, когда инженерная коммуникация в целом работает нормально.

Именно поэтому профилактическое тепловизионное обследование зданий имеет большую практическую пользу.

Поиск скрытой проводки и коммуникаций в стенах

Бывает так, что человек хочет провести ремонт здания, однако он не знает или не помнит точное расположение проводки или инженерных коммуникаций (например, дом достался человеку по наследству).

В таком случае перед ремонтом рекомендуется провести тепловизионное обследование частного дома, которое выявит всю скрытую проводку и коммуникации.

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

Full IR – инфракрасное полноэкранное изображение;
Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

Обзор цен на устройства для тепловизионного обследования зданий

Разберёмся на примерах, по какой цене можно купить тепловизоры для обследования зданий на российском рынке, принимая во внимание некоторые технические характеристики. Редакция Seti.guru напоминает, что стоимость указывается по состоянию на апрель 2018 года

Рассмотрим все возможные ценовые категории.

CONDTROL IR-CAM2 – самый дешёвый прибор из сегодняшнего обзора – 24 000 руб.

Марка, модель	Разрешение, пикселей	Возможность видеосъёмки	Класс защиты	Средняя стоимость (по состоянию на апрель 2018 г.), руб.
Testo 882	320×240	есть	IP54	350 000
Fluke TiX580	640×480	есть	IP54	1 460 000
Fluke TiX500	320×240	есть	IP54	670 000
CONDTROL IR-CAM2	60×60	нет	IP24	24 000
Fluke Ti300	240×180	нет	IP54	460 000
Fluke TiX1000	1024×768	есть	IP54	3 150 000

А это Fluke TiX1000 за 3 150 000 руб.

Редакция Seti.guru специально взяла для примера 4 устройства одного производителя, чтобы читатель смог понять, насколько широким может быть диапазон цен. При желании можно взять тепловизор для обследования зданий в аренду – это обойдётся намного дешевле. Если заниматься энергоаудитом, оказывая услуги на постоянной основе, то через несколько месяцев (при наличии заказов) вполне можно накопить на собственное устройство подобного типа средней ценовой категории.

Рассмотрим пару отзывов пользователей о тепловизорах для зданий. При этом мы не будем рассматривать лишь положительные мнения, ведь главное – объективность, не так ли? Для примера возьмём устройство Testo 875.

Отзыв о модели Testo 875:

Подробнее на Отзовик:

Возможно ли изготовление тепловизора своими руками

Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.

Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.

Такие тепловизоры используются на охоте

Тепловизоры для обследования зданий
